图解911水平对置发动机构造

水平对置发动机活塞平均分布在曲轴两侧，在水平方向上左右运动，使发动机的整体高度降低、长度缩短、整车的重心降低，车辆行驶更加平稳。

发动机安装在整车的中心线上，两侧活塞产生的力矩相互抵消，大大降低车辆在行驶中的振动，使发动机转速得到很大提升，减少噪声。

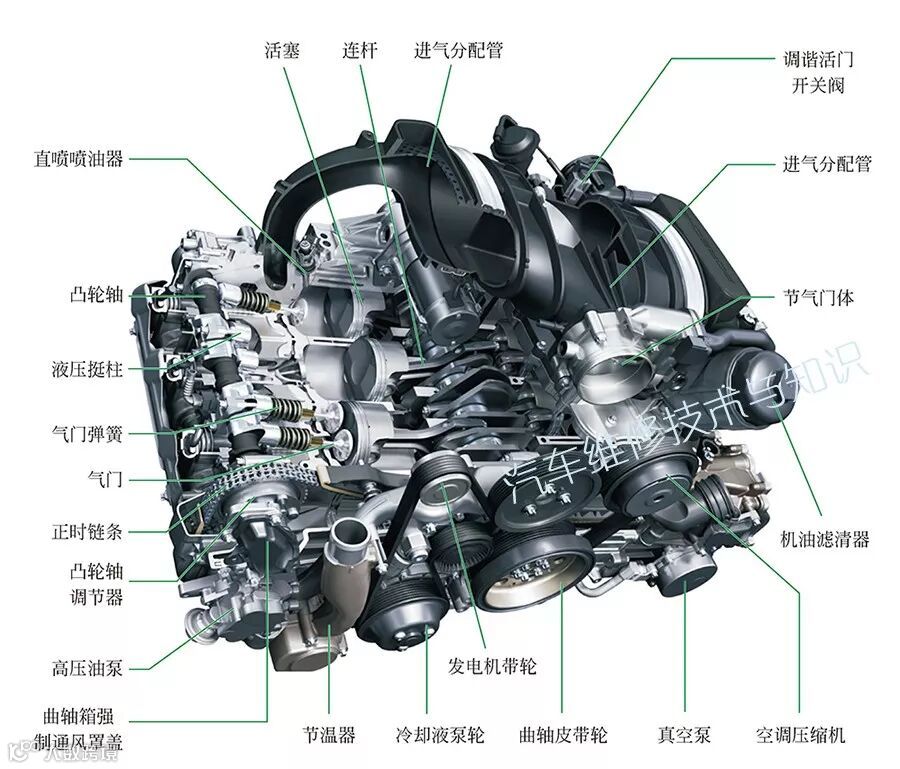

保时捷911水平对置发动机剖视图 ▼

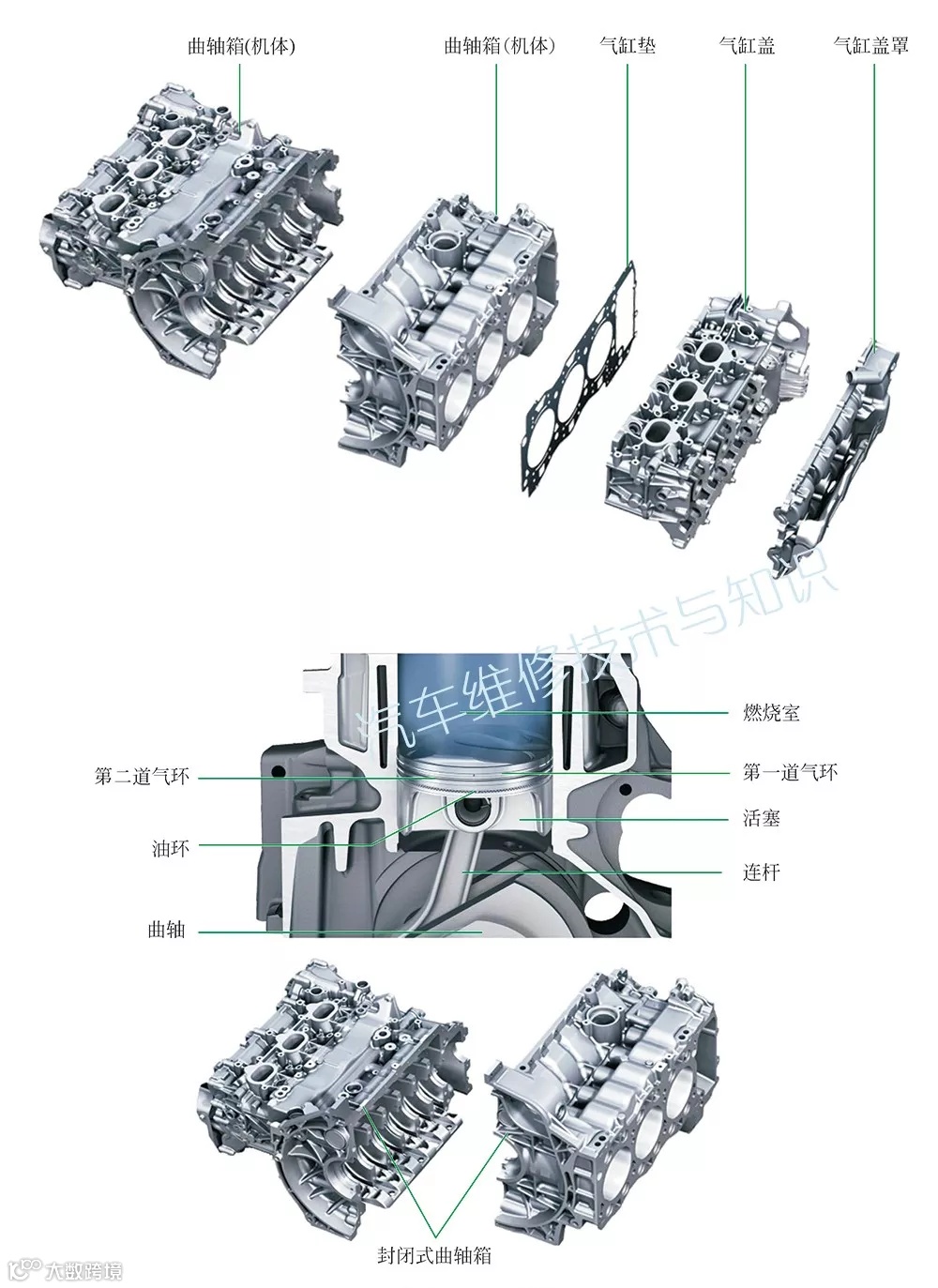

保时捷911水平对置发动机机体组 ▼

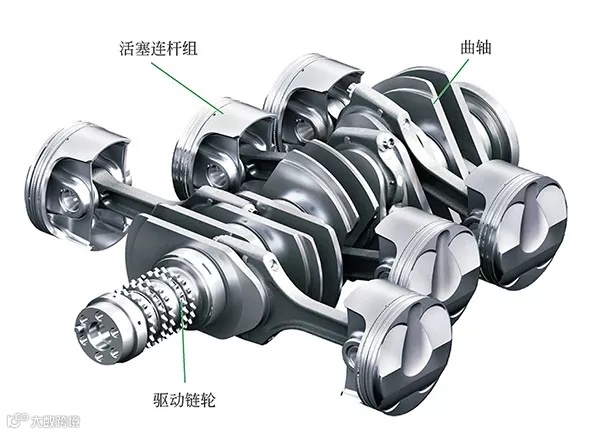

保时捷911水平对置发动机曲柄连杆机构 ▼

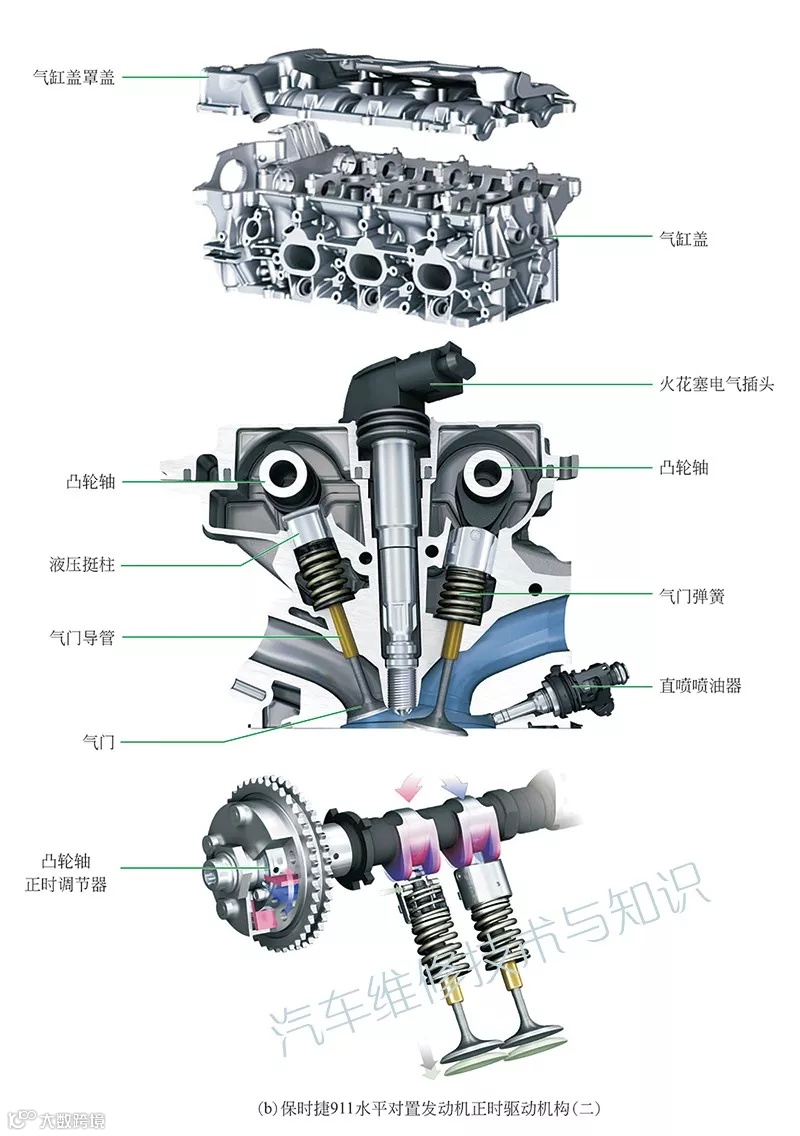

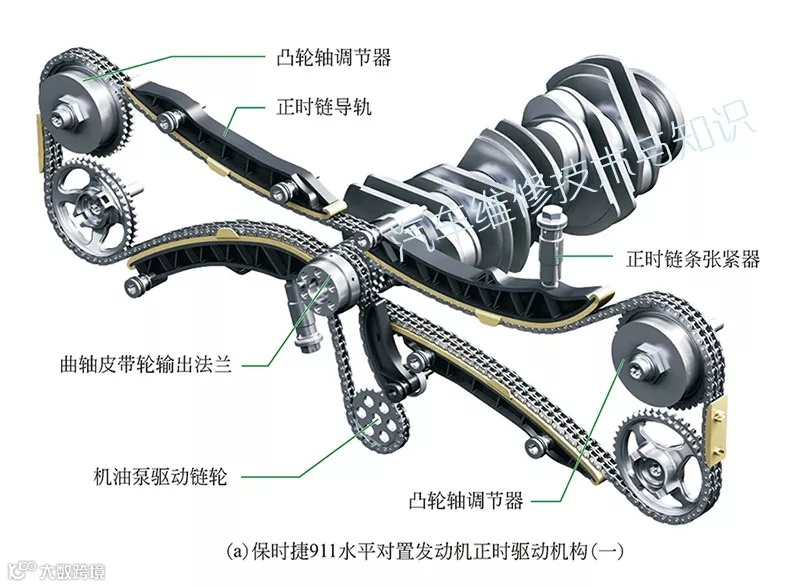

保时捷911水平对置发动机正时驱动机构 ▼

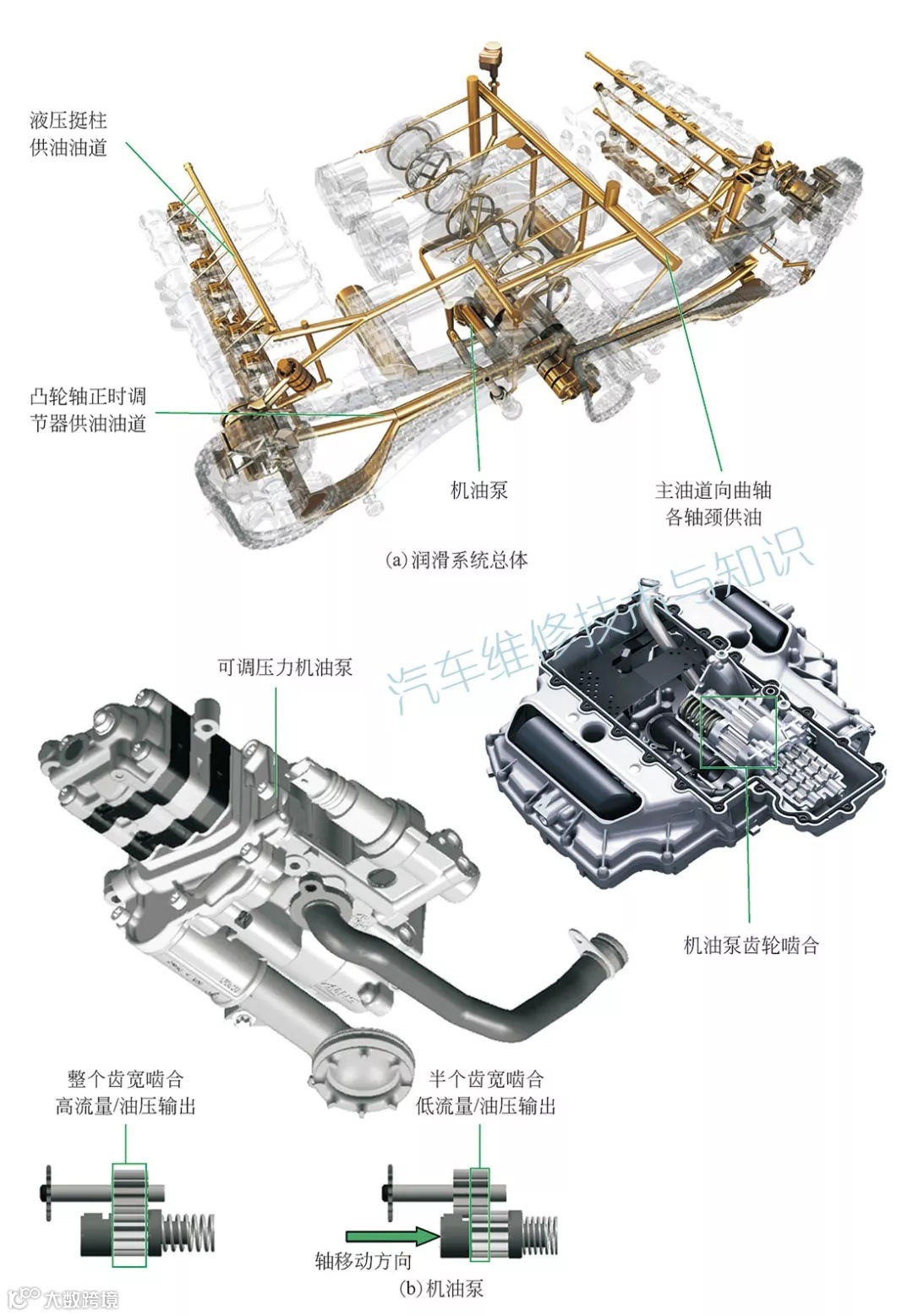

保时捷911水平对置发动机润滑系统 ▼

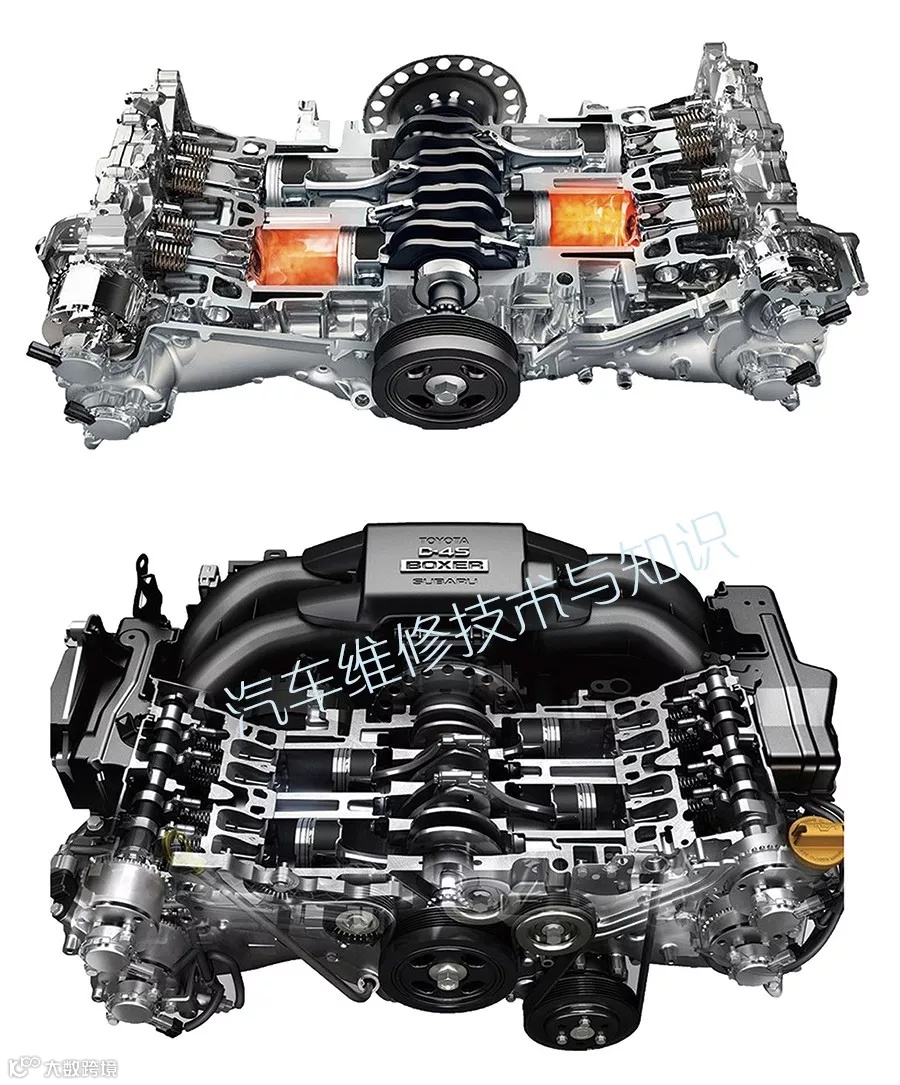

斯巴鲁水平对置发动机剖视图 ▼
