伴随社会、经济快速发展，
行业对铝及铝合金的防锈、防腐性能
提出了更高要求，
凯密特尔推出三价铬钝化剂
Gardobond C 1311
不仅适用于铝合金及压铸铝件等金属表面处理，
还可增强金属基材的抗氧化能力，
提高产品品质。

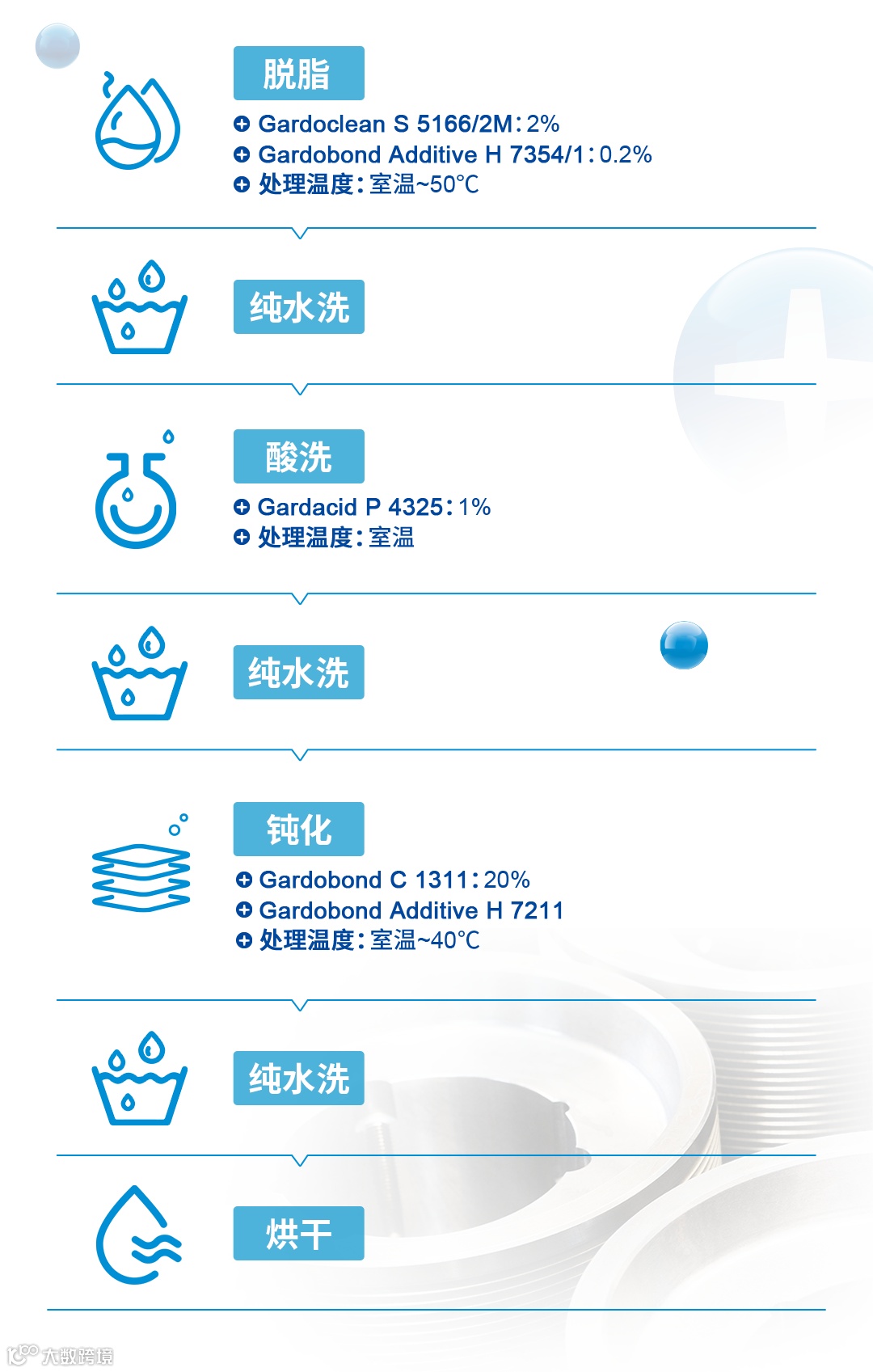

处理工艺
对于不需要或无法进行喷涂的压铸铝件，
采用三价铬钝化剂对基材进行前处理，
可以实现较好的裸膜防腐效果。

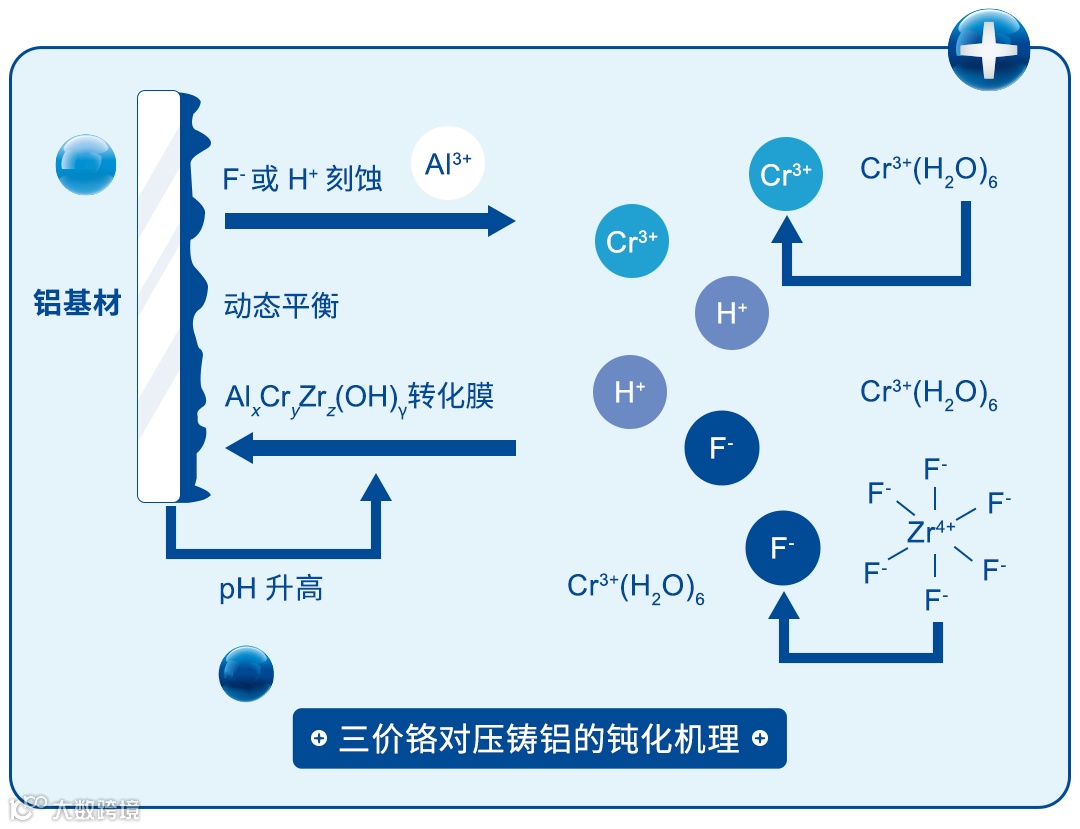

工艺原理
酸性溶液刻蚀金属表面，使基材表面溶液的pH值上升。此时，金属离子会在基材表面形成转化膜。
产品特点
在金属表面处理工艺中，Gardobond C 1311充分发挥多项优势，广受青睐。
对环境相对友好
与传统六价铬钝化剂相比，三价铬钝化剂较为绿色。
可作用于多种金属基材
Gardobond C 1311可广泛用于多种金属表面，包括铝合金、压铸铝、不锈钢等基材。
操作简便，优化生产工艺
只使用Gardobond C 1311钝化剂，即可完成对金属基材的钝化处理，不需要再复配添加剂，大大提高了生产效率。
增强后接涂层的涂装附着力
Gardobond C 1311还可用于喷漆，粉末喷涂及上胶处理的前处理，增强铝基材与后续涂层的的粘合性，提高涂装附着力。
赋予金属表面良好的耐腐蚀性能
为了测试使用Gardobond C 1311处理后的基材的防腐性，我们对其进行了中性盐雾实验，通过测算腐蚀时间，对产品的防腐效果进行评估。
在中性盐雾实验中，经Gardobond C 1311钝化处理后的ADC系列压铸铝裸膜防腐能够达到168h以上无白锈，低硅的铝基材裸膜防腐可达240h以上，不锈钢基材裸膜防腐可达到240h以上。由此可见，Gardobond C 1311可以提高金属表面的耐腐蚀性。
中性盐雾实验

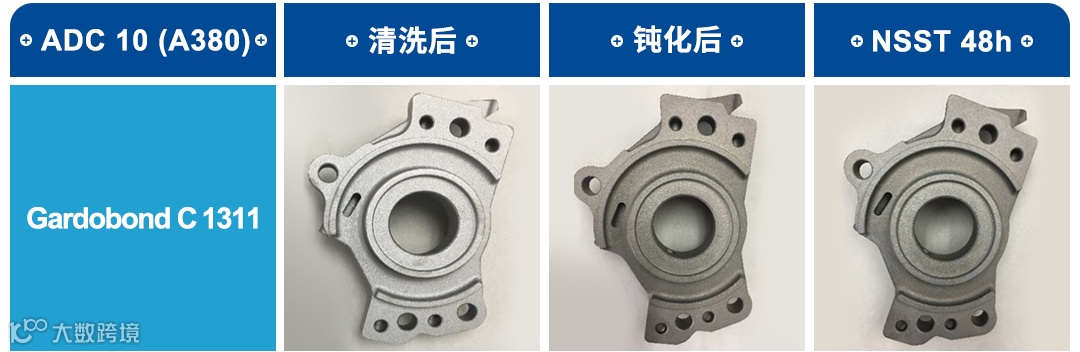

经Gardobond C 1311钝化处理后， ADC 10型压铸铝耐中性盐雾48h后仍无任何白锈产生。

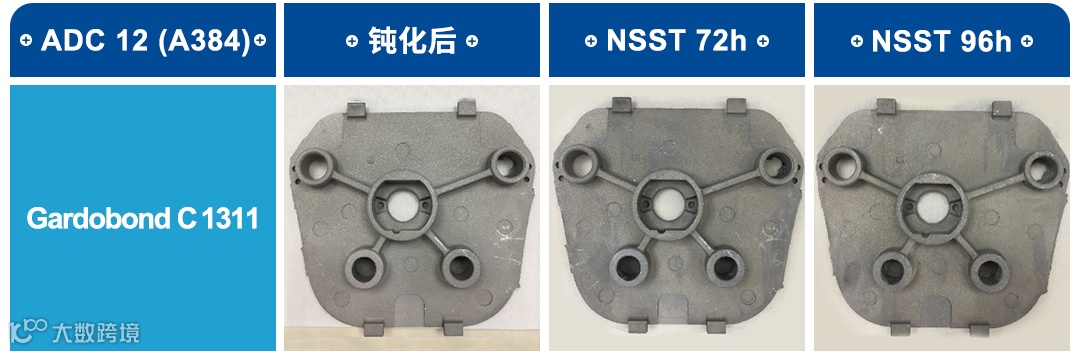

经Gardobond C 1311钝化处理后， ADC 12型压铸铝耐中性盐雾96h后仍无任何白锈产生。

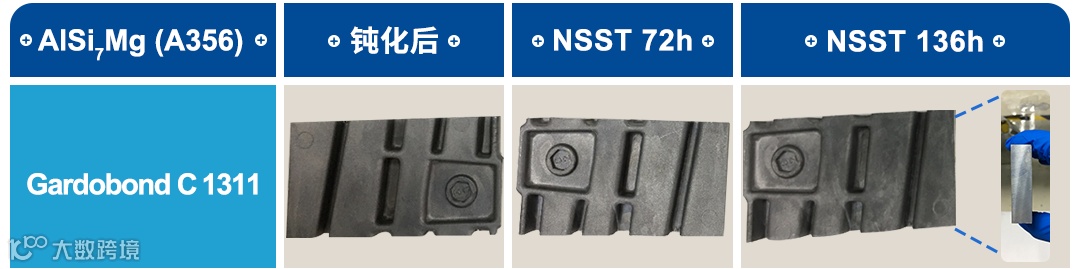

经Gardobond C 1311钝化处理后， A356型压铸铝耐中性盐雾136h后无显著白锈产生，抛光面基本无锈蚀。

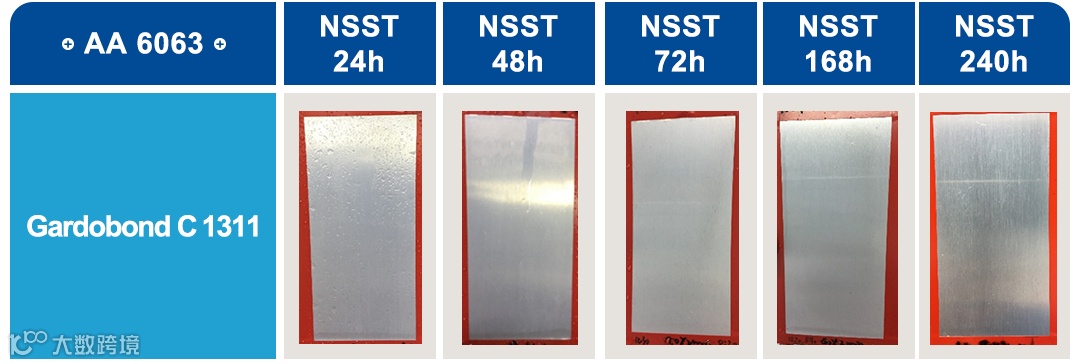

经Gardobond C 1311钝化处理后， AA 6063类型材耐中性盐雾240h后无显著白锈产生。
此外，Gardobond C 1311还常用于金属零件表面处理。为了不影响信息传递，轮毂零件常需要避免油漆喷涂，为了满足其较高的防腐要求，在工业生产中，常使用Gardobond C 1311对其进行浸渍，喷淋处理，为零件提供良好的裸模防腐。
长按关注我们吧~
