高清图解发动机的两大机构和五大系统

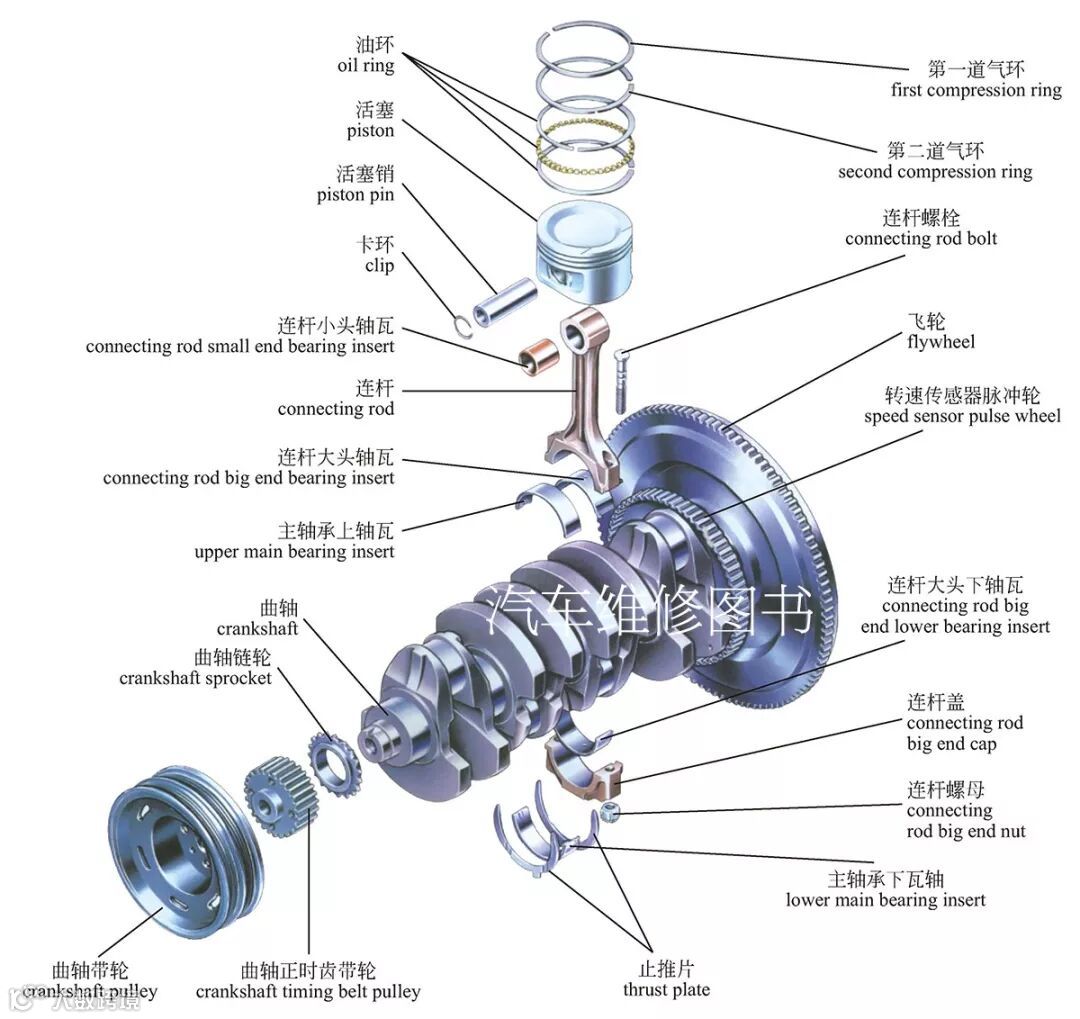

曲柄连杆机构是发动机实现工作循环、完成能量转换的主要运动零件，它由机体组、活塞连杆组和曲轴飞轮组等组成。

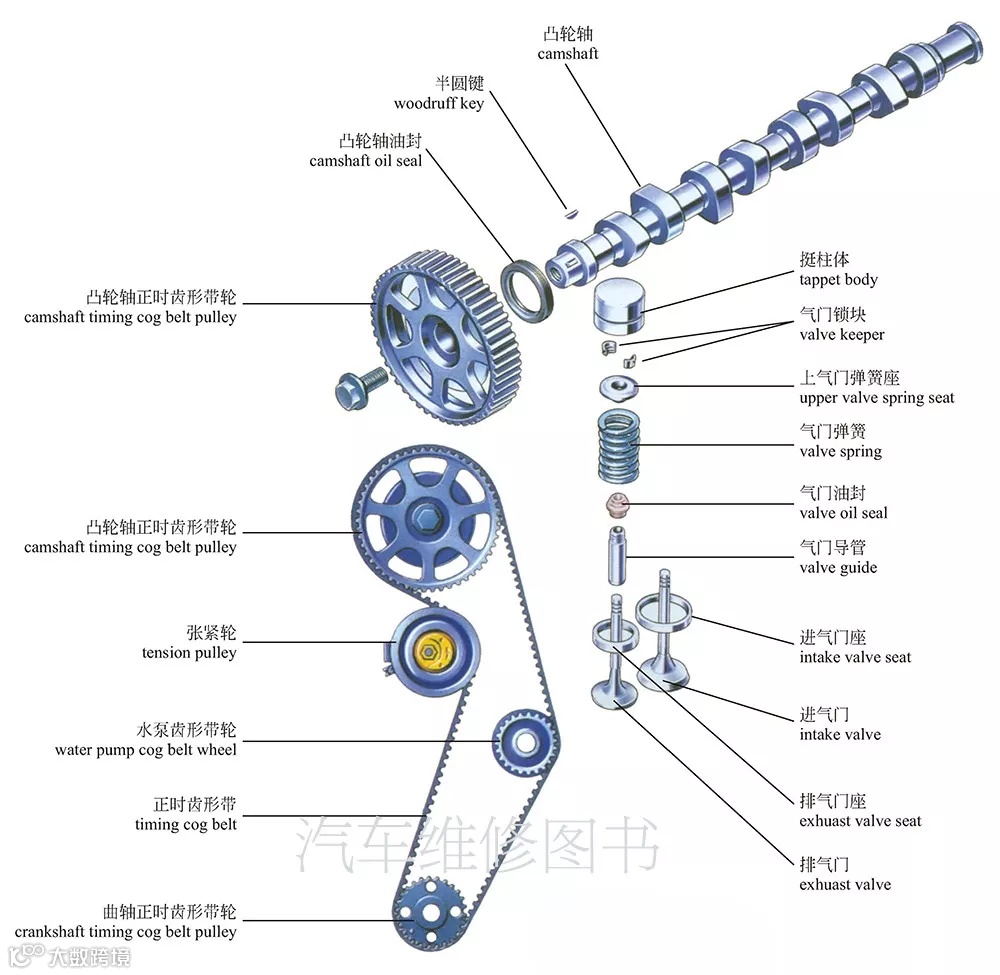

配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。

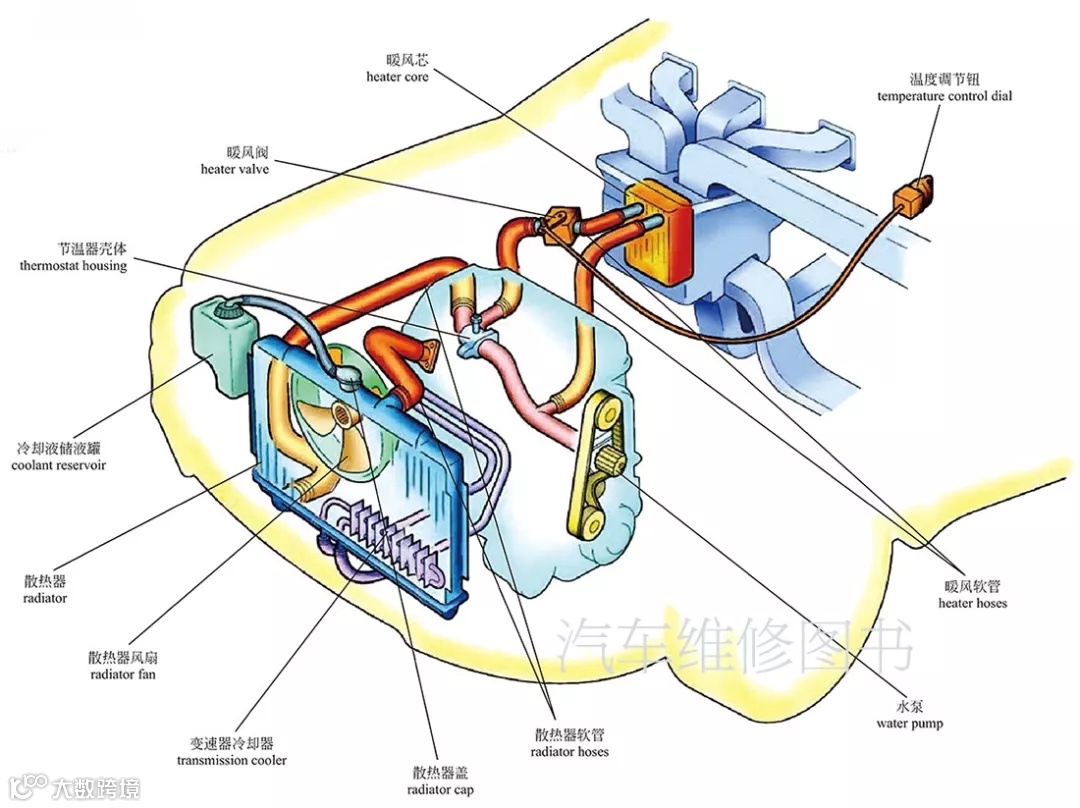

冷却系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

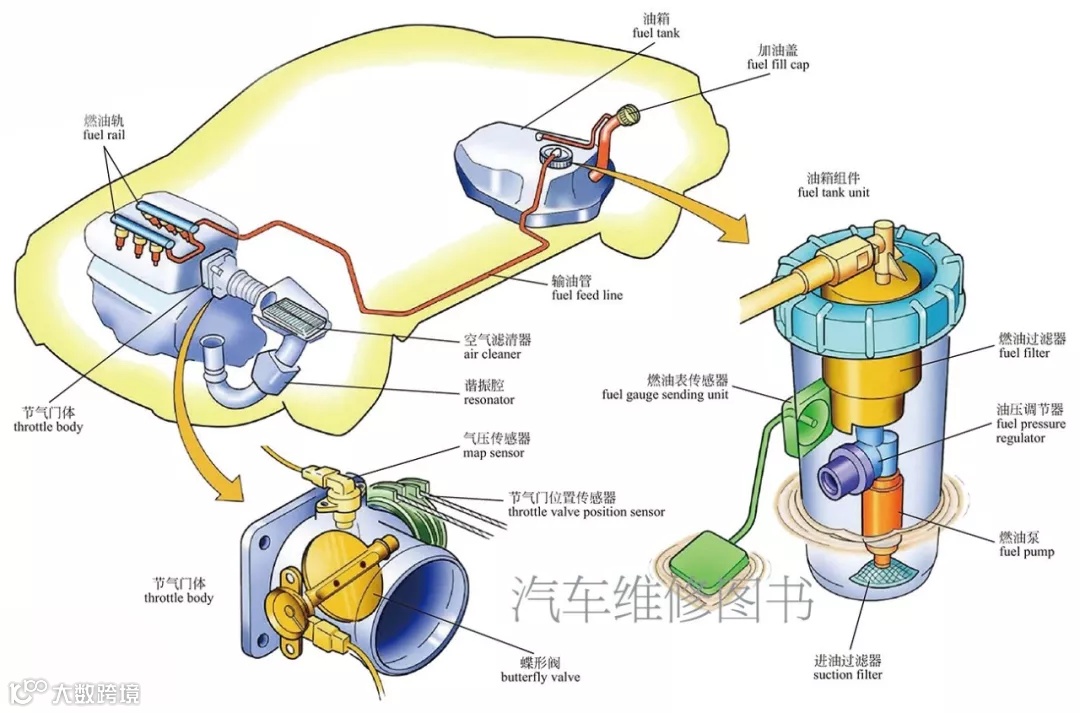

汽油机燃料供给系统的功用是根据发动机的要求，配制出一定数量和浓度的混合气，进入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系统的功用是把柴油和空气分别进入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

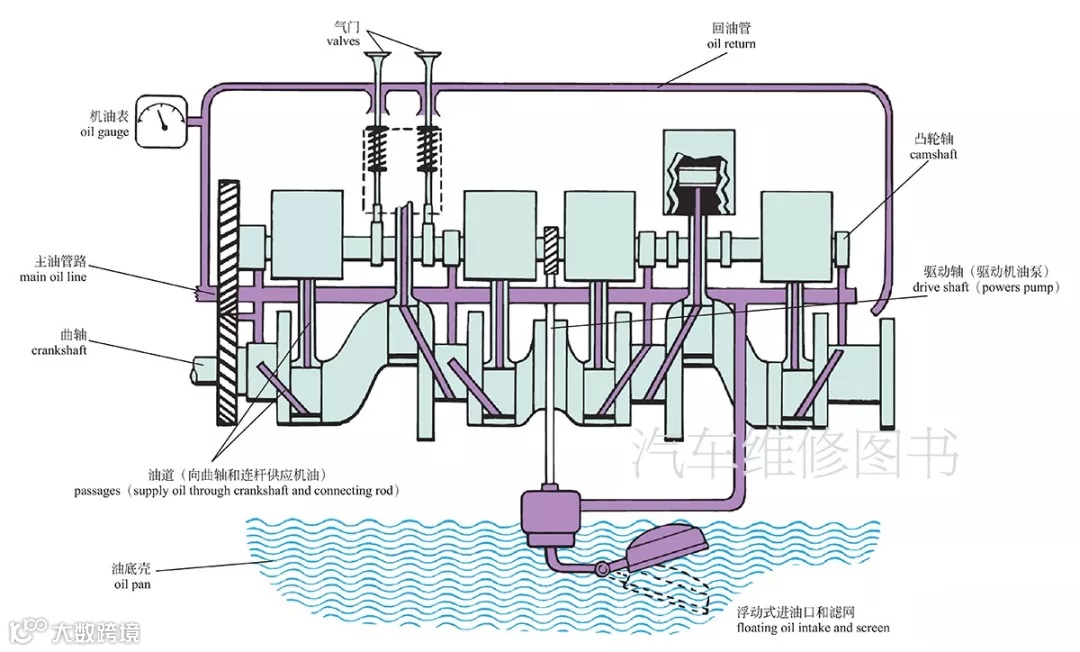

润滑系统的功用是向做相对运动的零件表面输送定量的清洁润滑油，减小摩擦阻力，减轻机件的磨损，并对零件表面进行清洗和冷却。

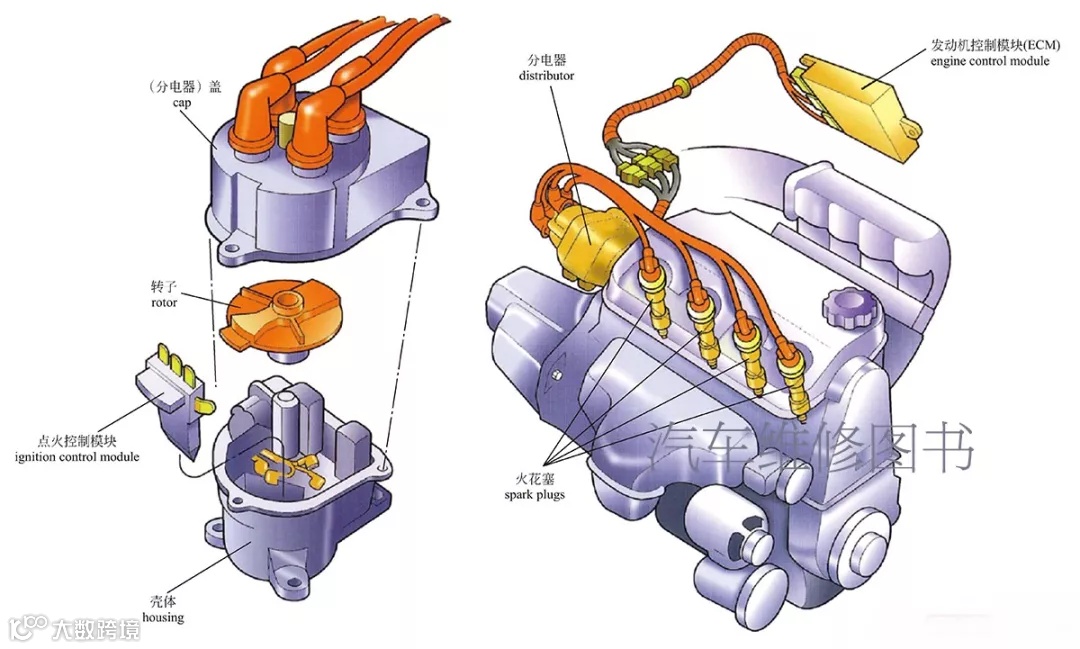

在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系统，点火系统通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

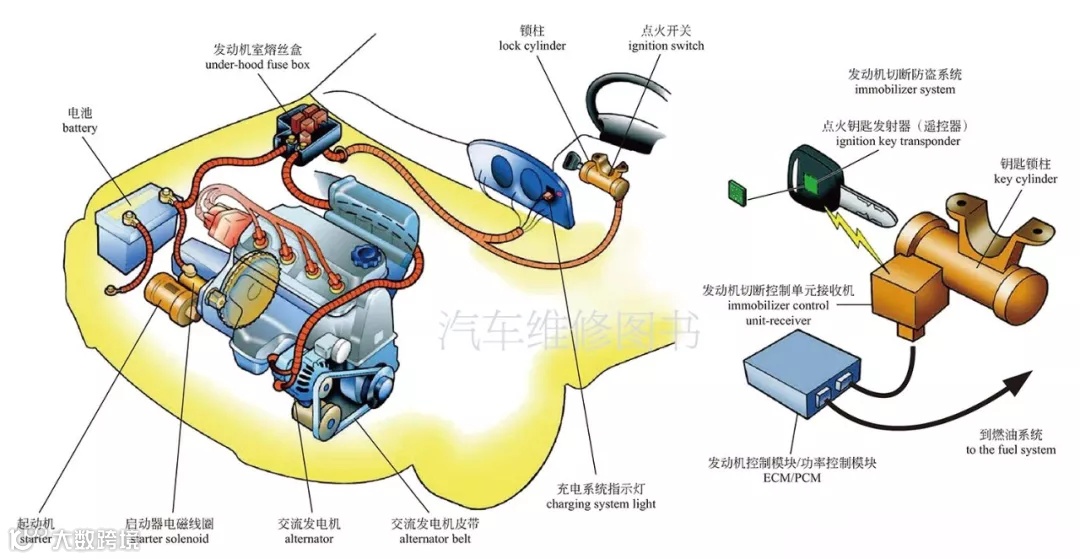

启动系统由蓄电池、点火开关、启动继电器、起动机等组成。启动系统的功用是通过起动机将蓄电池的电能转换成机械能，启动发动机运转。

充电系统由发电机、调节器、蓄电池以及充电指示灯等组成，是汽车用电设备的电源。
