奥迪A4L/A6L/Q3/Q5（2.0LTFSI发动机）/A4L（1.8LTFSI发动机）正时步骤

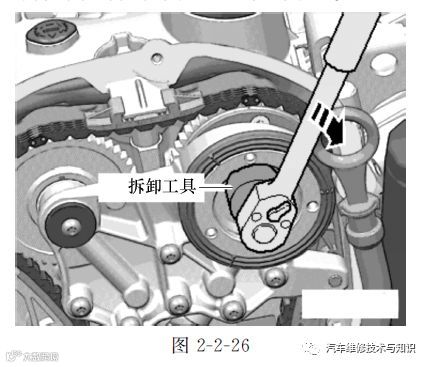

（2）用拆卸工具沿图2-2-26箭头所示方向拆卸控制阀螺栓（左旋螺纹）。

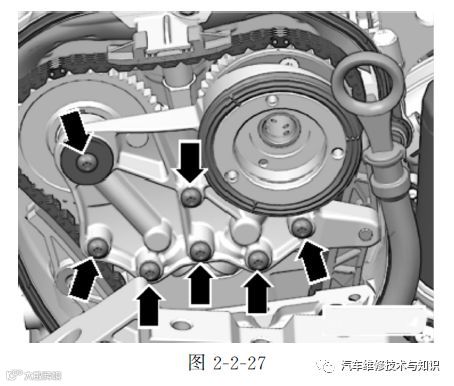

（3）如图2-2-27所示，拧下轴承桥上的螺栓，取下轴承桥。

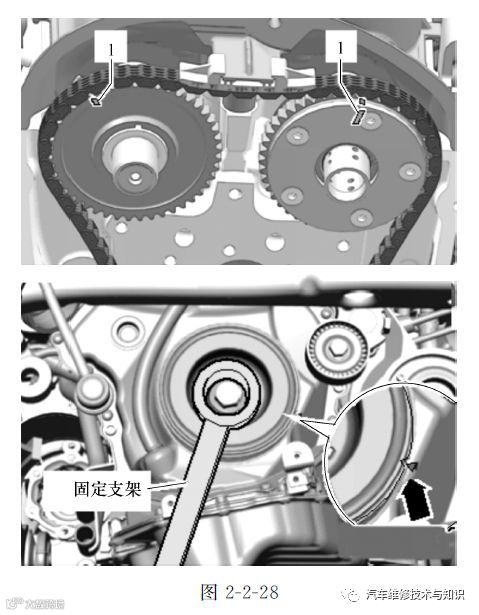

（4）如图2-2-28所示，用固定支架将带轮/减振器转到上止点位置。这时，减振器缺口必须对准正时链条下盖板上的箭头标记，凸轮轴正时标记1必须指向上。

（5）拆卸正时链条下盖板。

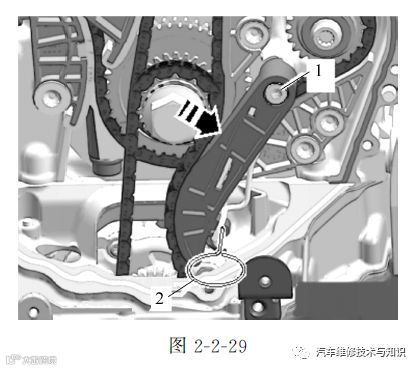

（6）沿图2-2-29箭头所示方向将机油泵链条张紧器压入并用定位销2锁定，拆卸机油泵链条张紧器1，取下机油泵驱动链条。

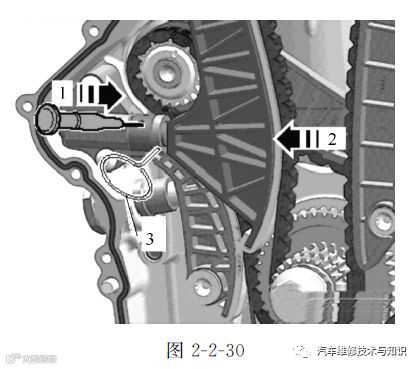

（7）沿图2-2-30箭头1所示方向用划线针或合适的旋具插入链条张紧器的孔中，以抬高正时链条张紧器的锁定杆。沿箭头2所示方向压入张紧器臂并用定位销3固定住。

（8）拆卸张紧器臂和凸轮轴正时链条导轨，取下凸轮轴正时链条。

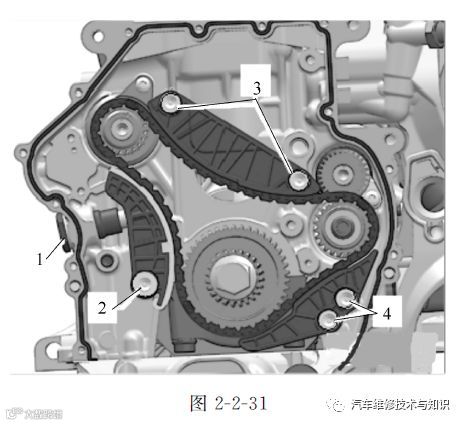

（9）如图2-2-31所示，拆卸平衡轴正时链条的链条张紧器1、张紧器臂2、导轨3和4，取下平衡轴正时链条。

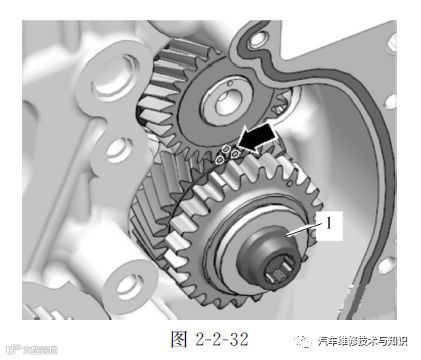

（1）将中间轴齿轮/平衡轴1转至图2-2-32所示标记位置（箭头）。

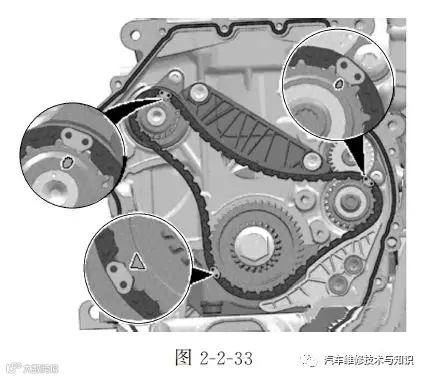

（2）安放平衡轴正时链条，涂色链节必须定位在图2-2-33所示的链轮标记上。

（3）安装正时链条导轨4并拧紧螺栓（图2-2-31）。

（4）安装正时链条导轨3并拧紧螺栓（图2-2-31）。

（5）安装正时链条张紧器臂2并拧紧螺栓（图2-2-31）。

（6）涂防松剂后安装正时链条张紧器1（图2-2-31）。

（7）再次检查平衡轴正时是否正确（图2-2-33）。

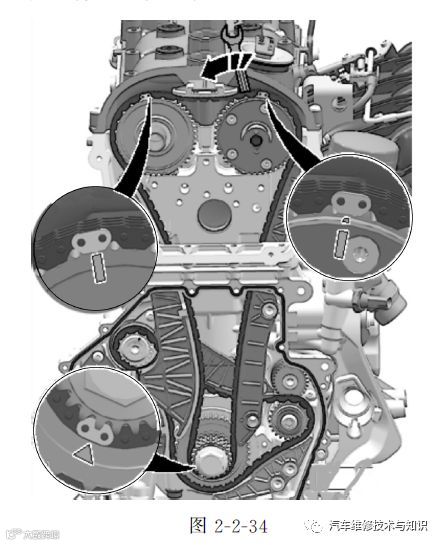

（8）将凸轮轴正时链条置于排气凸轮轴链轮上，并将凸轮轴正时链条的涂色链节与链轮的标记对齐，如图2-2-34所示。

（9）将凸轮轴正时链条置于曲轴上并对齐正时标记。

（10）用扳手转动进气凸轮轴并将凸轮轴正时链条装上，对好正时标记。

（11）安装凸轮轴正时链条张紧器臂、导轨。

（12）套上轴承桥并用手拧紧螺栓（图2-2-27）。

（13）拆除图2-2-30所示的张紧器定位销。

（14）再次拧紧轴承桥的安装螺栓。

（15）安装凸轮轴控制阀。

（16）其余的组装工作（如机油泵驱动链条的安装）以倒序进行。
