燃料供给系统
发动机燃料系统的功能是把发动机所需的燃油与空气按照机器自身的设计方式混合成一定浓度的气体供给燃烧室，并将燃烧后的废气排掉。燃料供给系统可分为汽油机燃料供给系统和柴油机燃料供给系统。
汽油机燃料供给系统
汽油机燃料供给系统的任务是根据发动机各种不同工况的要求，配制出一定数量和浓度的可燃混合气，进入气缸，使之在临近压缩终了时点火燃烧而膨胀做功。供给系统还应将燃烧产物——废气排入大气中。
汽油机燃料供给系统分为化油器式燃料供给系统和电子燃油喷射式供给系统。

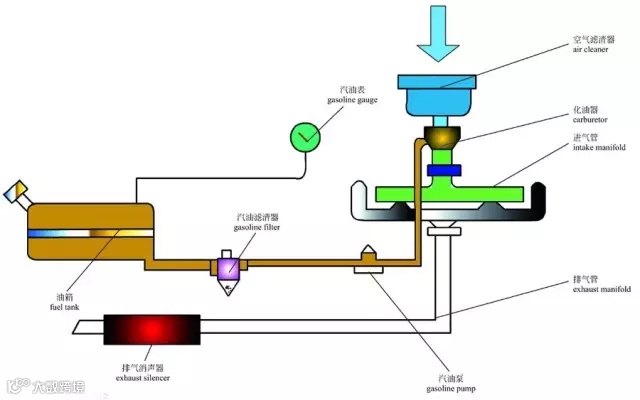

化油器式燃料供给系统
化油器
化油器是在发动机工作产生的真空作用下，将一定比例的汽油与空气混合的机械装置。化油器作为一种精密的机械装置，它对发动机的重要作用可以被称为发动机的“心脏”，其完整的装置应包括启动装置、怠速装置、中等负荷装置、全负荷装置、加速装置。化油器会根据发动机的不同工作状态需求，自动配比出相应的浓度，输出相应的量的混合气，为了使配出的混合气混合的比较均匀，化油器还具备使燃油雾化的效果，以供机器正常运行。

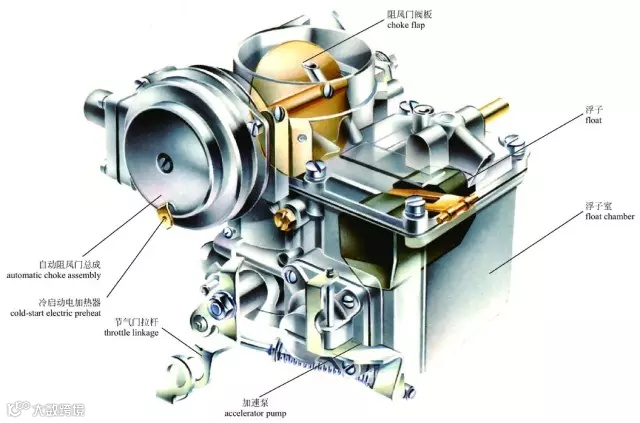

典型化油器

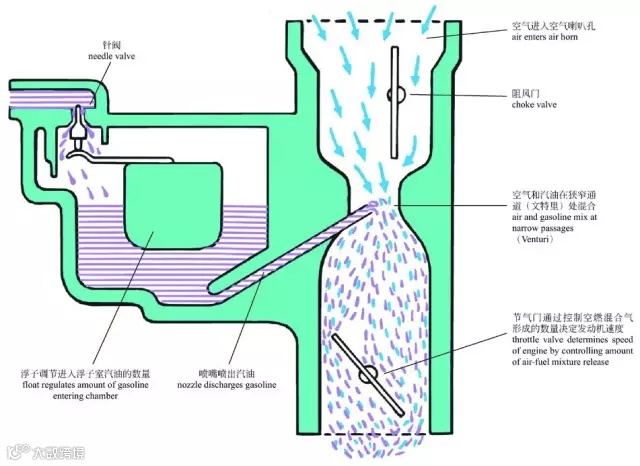

化油器原理
内燃机工作时，吸入的空气流经喉管时流速增高，使该处产生真空，将浮子室中的燃油经主量孔和喷口吸出，喷入喉管。燃油被高速空气流所雾化，并与之混合，混合过程一直延续到气缸内（如下图）。
汽油机电子控制燃油喷射系统
电子控制燃油喷射系统（EFI）简称为“电控燃油喷射系统”“电喷系统”，是以电控单元为控制中心，并利用安装在发动机上的各种传感器测出发动机的各种运行参数，再按照电脑中预存的控制程序精确地控制喷油器的喷油量，使发动机在各种工况下都能获得最佳空燃比的可燃混合气。

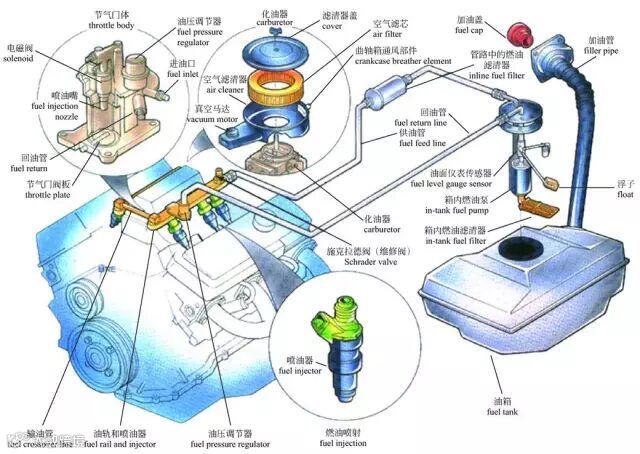

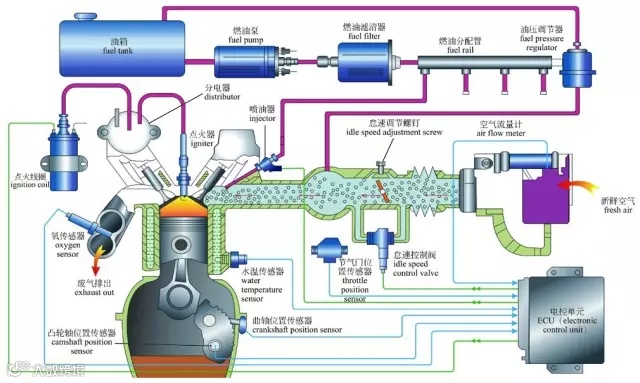

电子控制燃油喷射系统

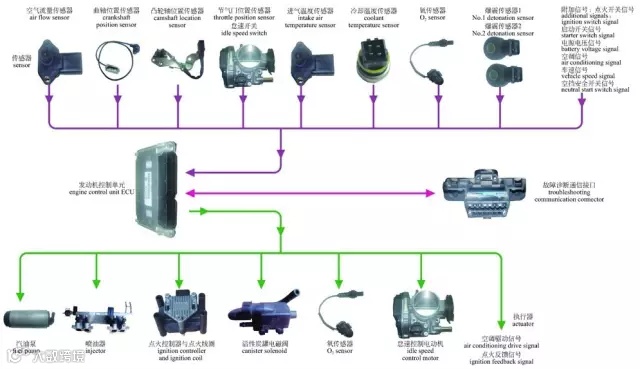

电子燃油喷射系统组成

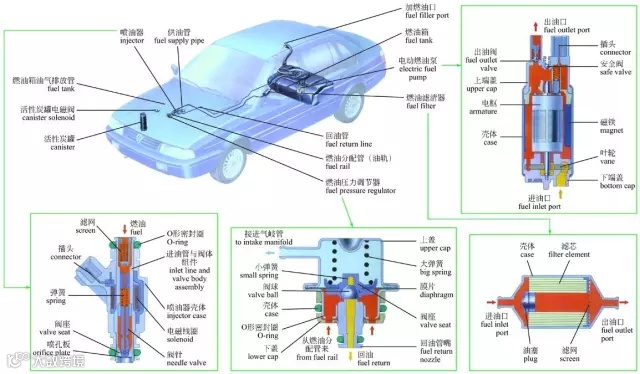

电子燃油喷射系统结构
EFI主要部件：喷油器

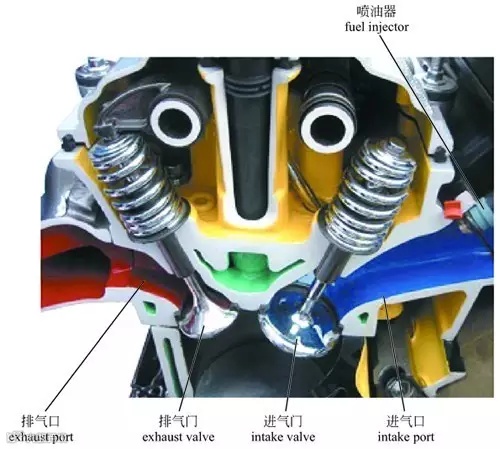

多点喷射系统的喷油器位于进气口处，下图为进气口喷射发动机。

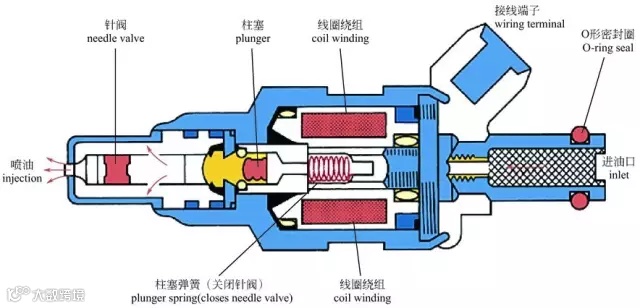

喷油器的作用是接受ECU送来的喷油脉冲信号，精确地控制燃油喷射量（下图为喷油器结构）。
EFI 主要部件：空气流量计

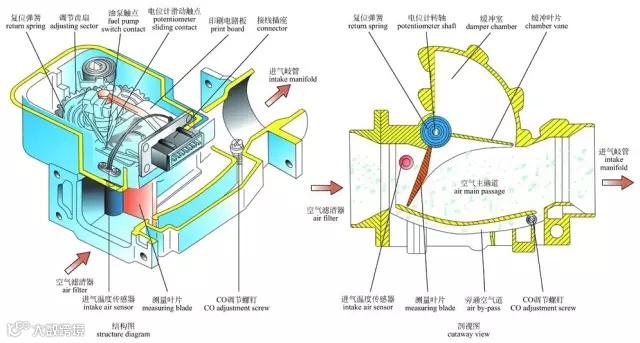

空气流量计将吸入的空气流量转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一，是用来测定吸入发动机的空气流量的传感器（下图为翼片式空气流量计）
汽油缸内直喷系统
汽油缸内直喷是将喷油嘴安装在燃烧室内，将汽油直接喷注在气缸燃烧室内，空气则通过进气门进入燃烧室与汽油混合成混合气被点燃做功，这种形式与直喷式柴油机相似。
目前一般汽油发动机上所用的汽油电控喷射系统，是将汽油喷入进气歧管或进气管道中，与空气混合成混合气后再通过进气门进入气缸燃烧室内被点燃做功。

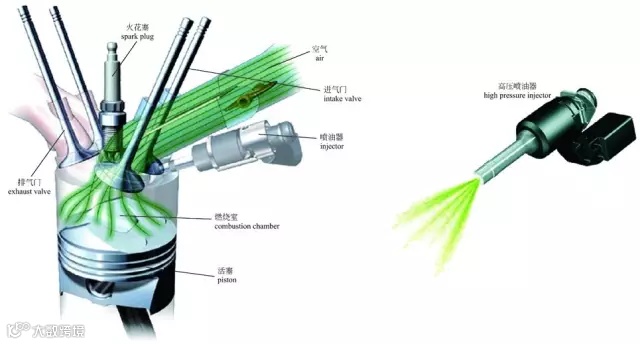

汽油缸内直喷系统示意图

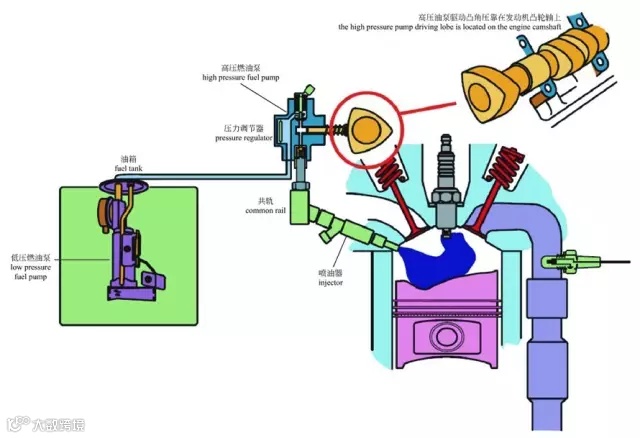

典型汽油缸内直喷系统原理
下图所示为汽油缸内直喷系统采用两个油泵，油箱内的低压电动泵和由凸轮轴驱动的高压油泵。

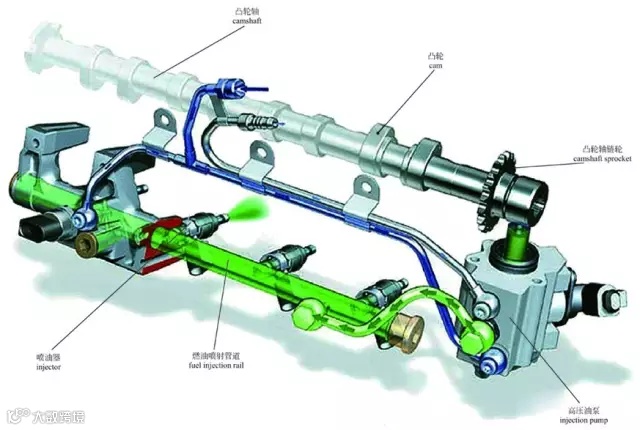

下图为汽油缸内直喷系统结构主要部件：
