高清彩图，带你了解废气涡轮增压系统、机械增压系统、双增压系统

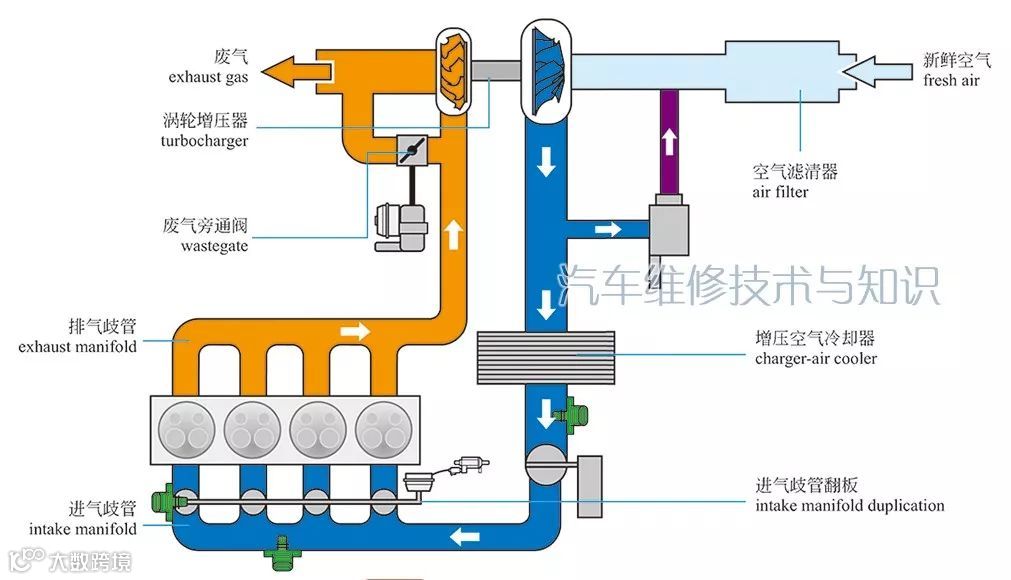

废气涡轮增压系统示意 ▲

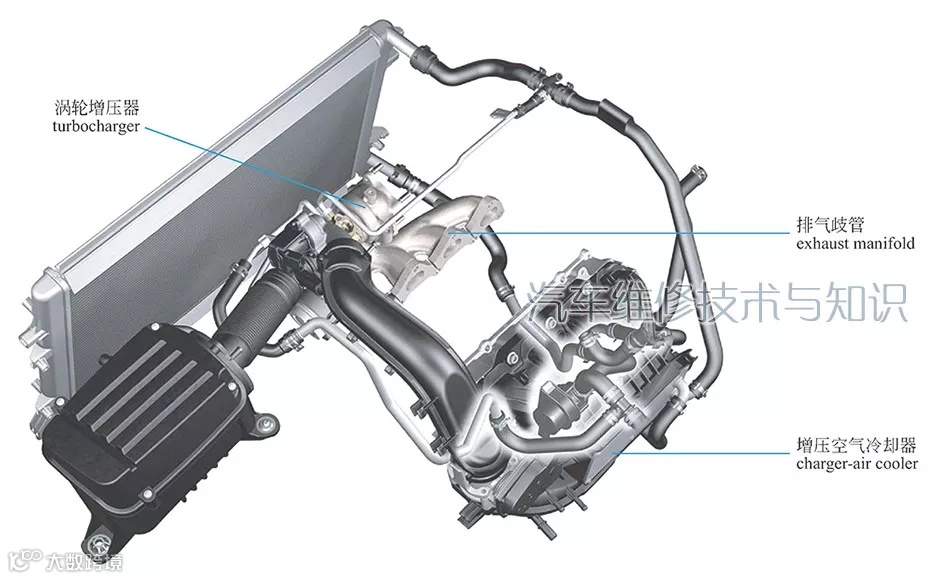

废气涡轮增压器安装位置 ▲

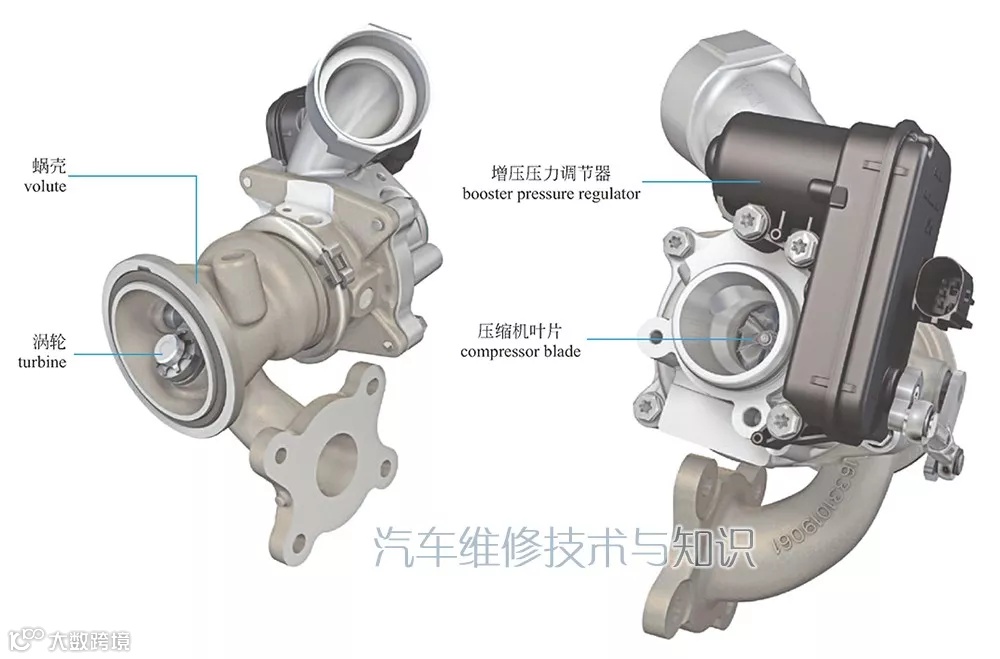

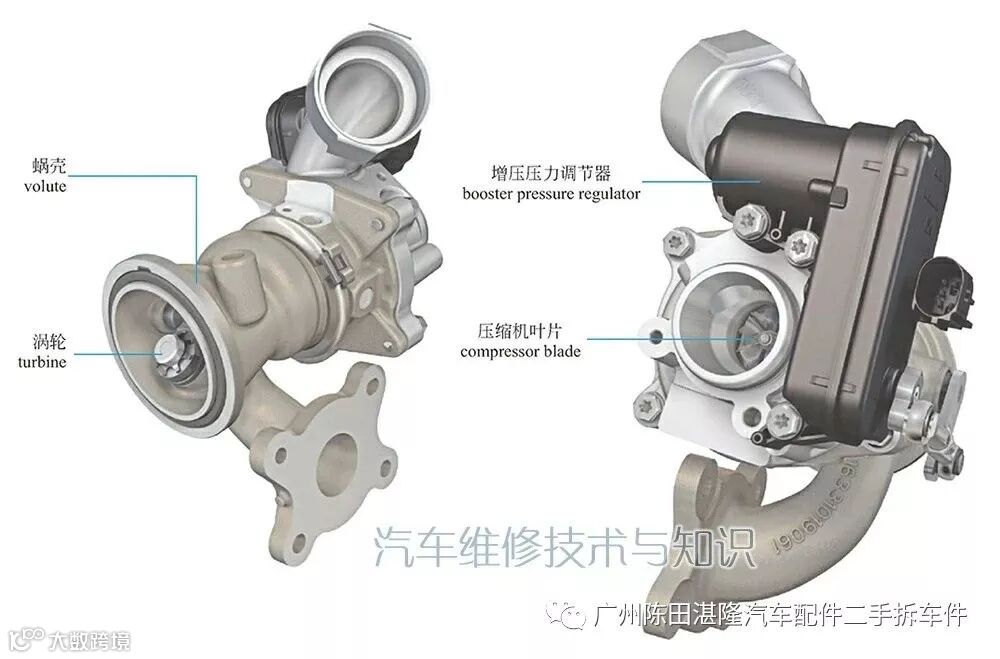

涡轮增压器外观 ▲

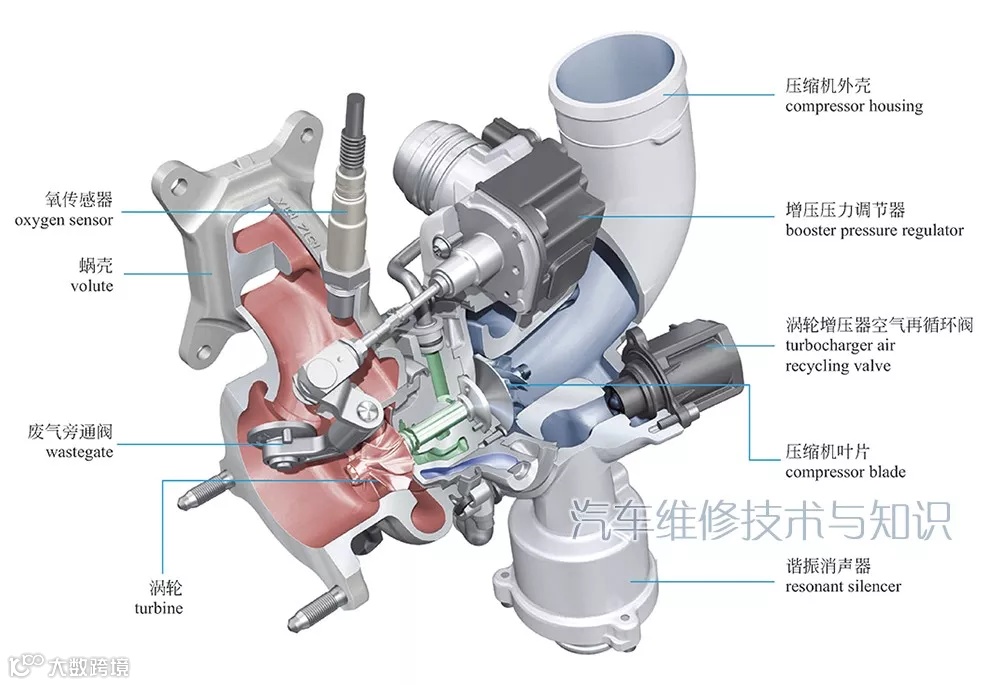

涡轮增压器剖面 ▲

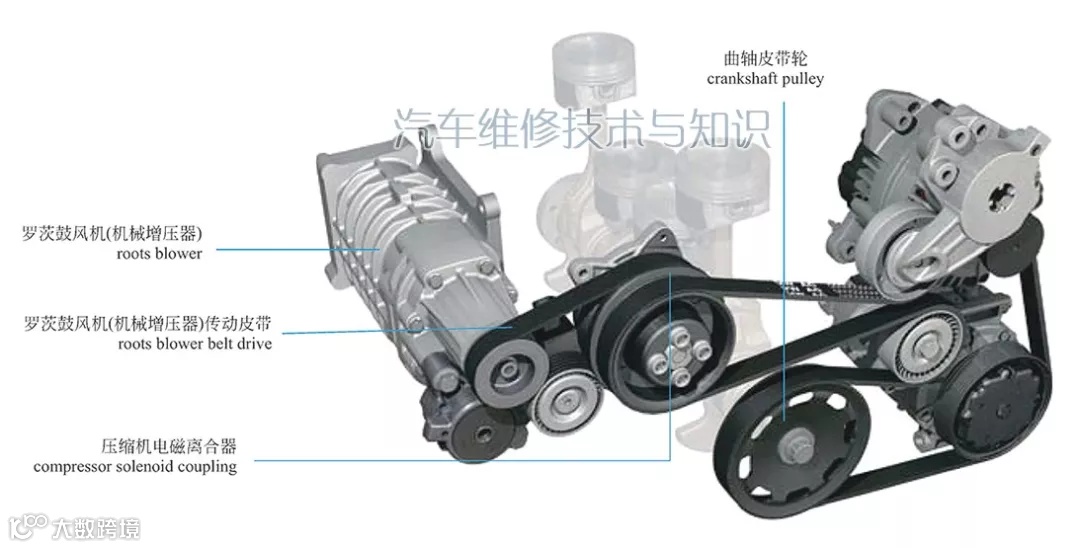

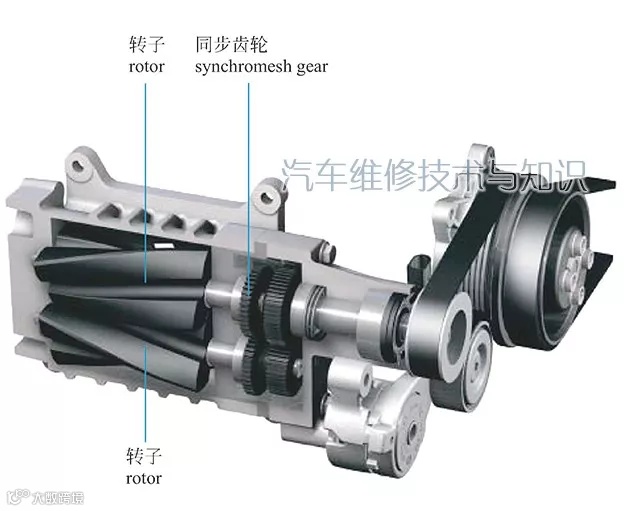

机械增压器结构 ▲

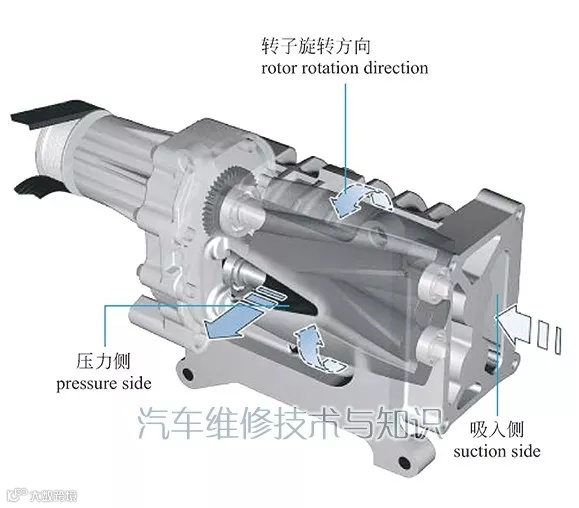

在工作时（转子转动），叶片和外壁之间的空气就被从空气入口（吸入侧）输送到空气出口（压力侧）。

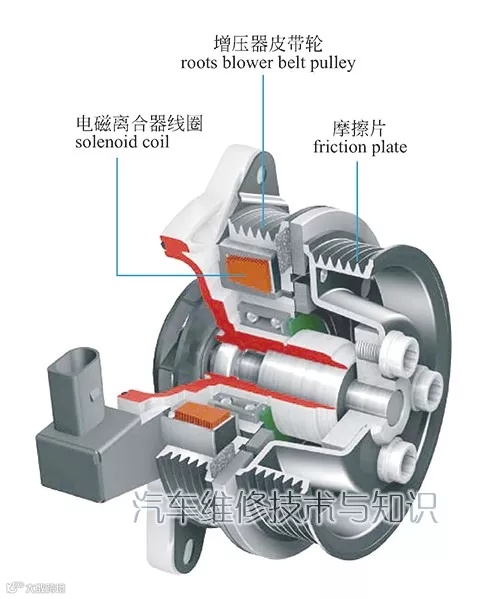

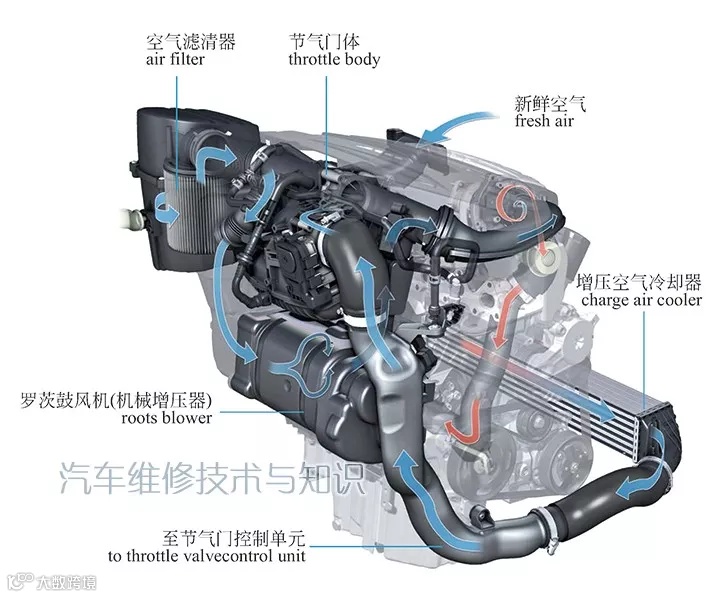

增压器通过电磁离合器与发动机曲轴连接或断开。部分发动机还带有增压空气冷却器，增压后的空气流经增压冷却器，冷却后被吸入气缸。

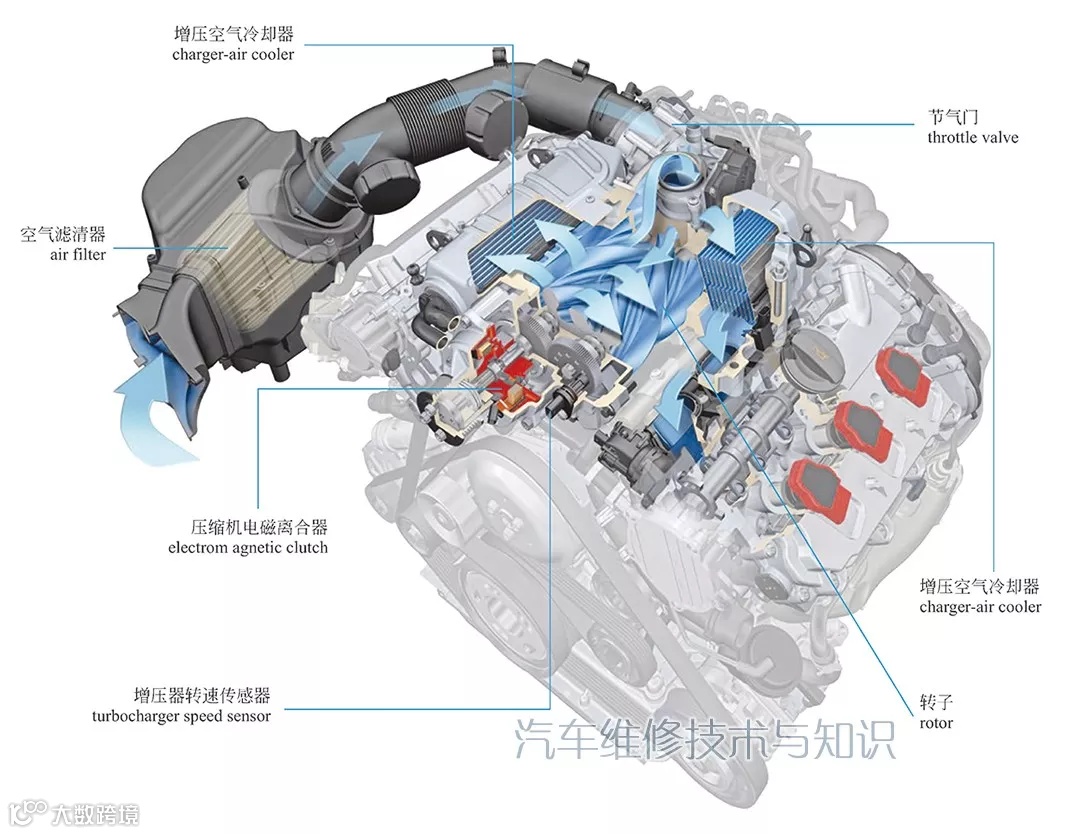

增压空气冷却器 ▲

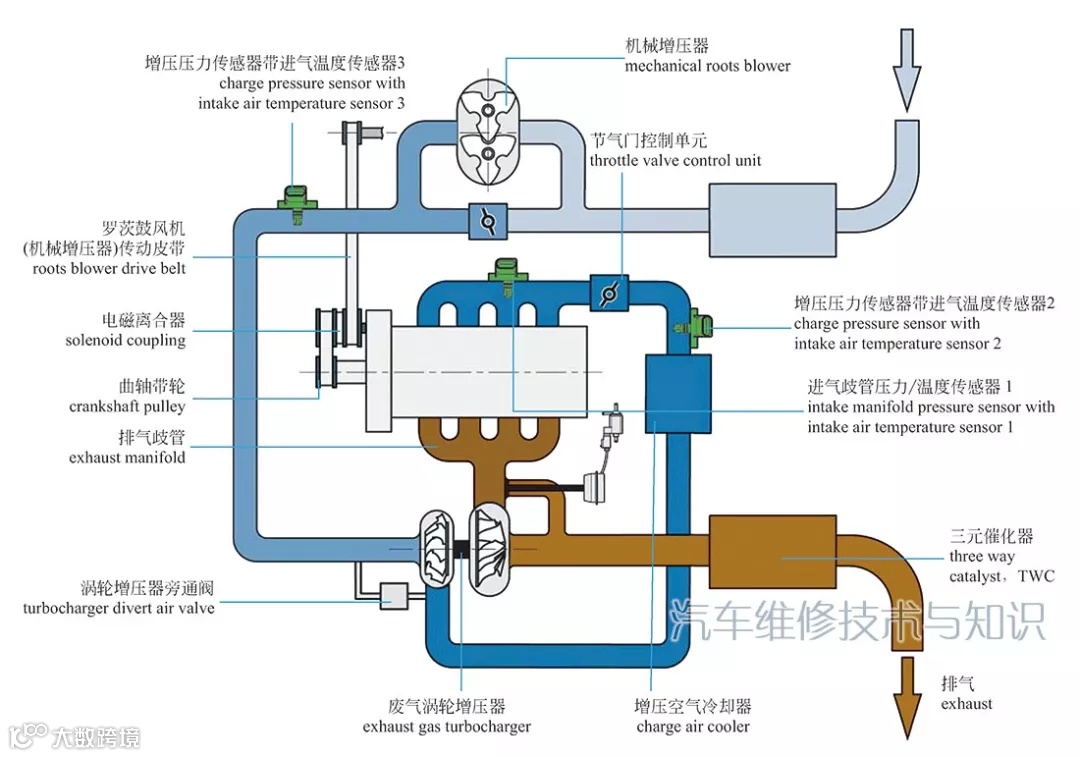

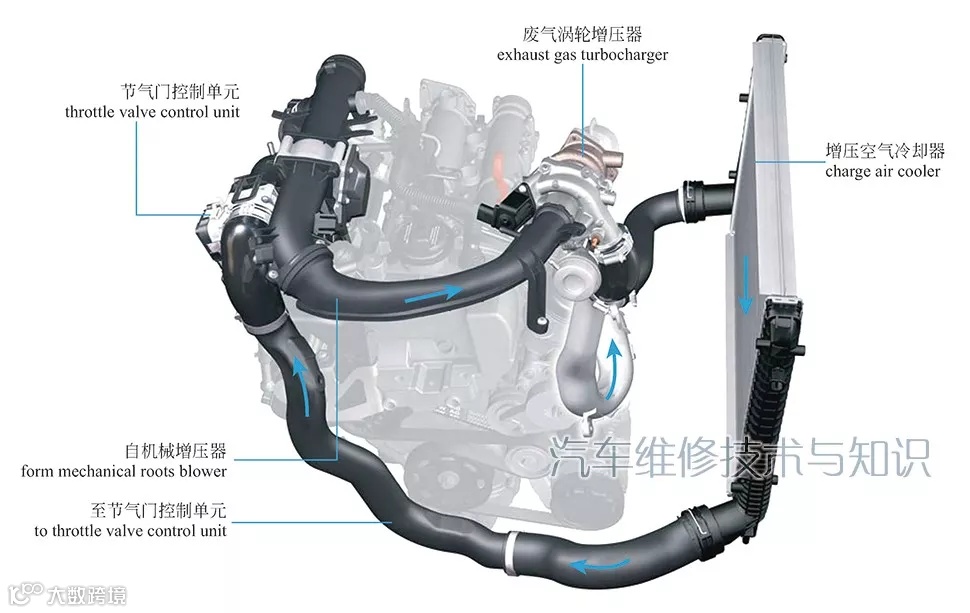

双增压系统是指把机械增压和涡轮增压结合在一起的增压系统，目的是为了更好地解决两种技术各自的不足，同时解决低速扭矩和高速功率输出的问题。
增压空气冷却 ▲
