无人机基础测绘应用场景
地籍测量：无人机让地籍测量外业数据采集效率大幅提升，让地籍测量与管理更加便捷。
土地利用/覆盖：无人机快速生成正射影像，方便对土地利用/覆盖情况进行动态及变化监测。
地形测量：无人机建模生成地形数据，降低外业成本，实景模型留档，缩短作业周期。
实景三维中国：低空无人机数据采集是实现实景三维中国建设的最重要技术工艺。
1

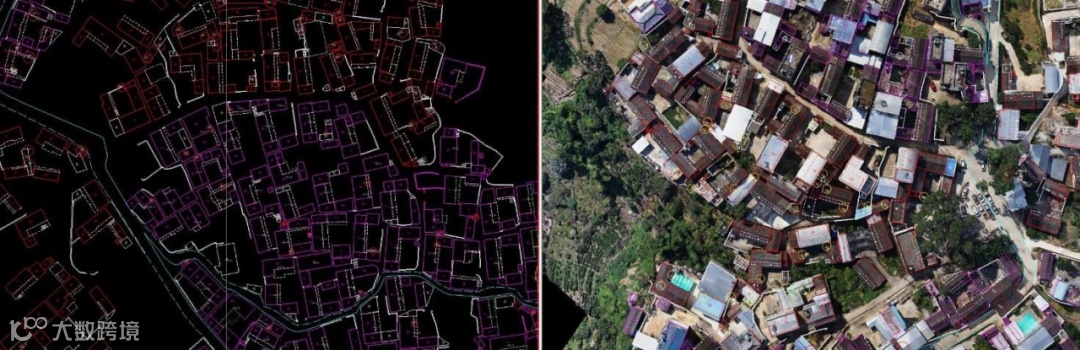

地籍测量
业务挑战
• 人工地籍测量速度慢，效率低，工程周期长
• 外业工作量大，人力成本高
• 传统测绘成果限于数字线划图，无法直观展示地块实景效果
无人机优势
• 可实现 1:500 免像控测绘
• 高效作业，外业采集效率是传统人工方式的 5 到 10 倍
• 可提供 DOM、DSM、实景三维模型、数字线划图等多种成果
推荐解决方案组合
• 经纬 M350 RTK + DJI P1 / DJI L1 / 第三方五相机+大疆智图
• 御3E+RTK模块+ 大疆智图
2

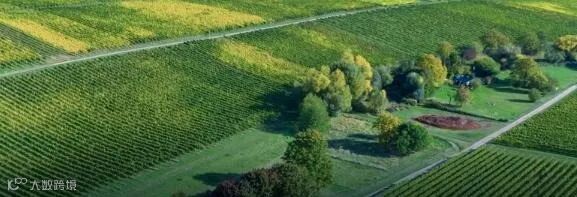

土地利用/覆盖
• 卫星影像分辨率低、时效性差、定位精度低、价格昂贵
• 使用全站仪、RTK 等传统设备无法获取可视化的正射影像
• 人工现场核查效率低，容易错查漏查
无人机优势
• 可快速生成正射影像图
• 高度自动化采集数据，节省人力和时间
• 二维正射影像利于存档和对比，能快速核查
推荐解决方案组合
• 经纬 M350 RTK + DJI P1 / 第三方五相机+大疆智图
• 御3E+RTK模块+ 大疆智图
3

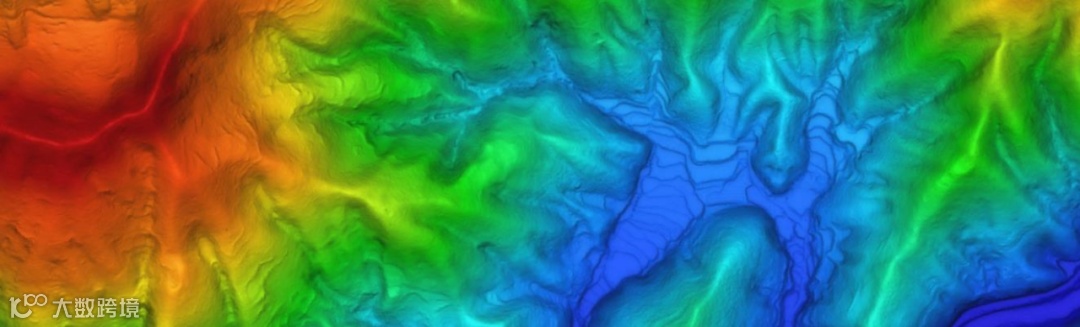

地形测量
业务挑战
• 地形测量需要大量外业作业，成本居高不下
• 传统采集方式采集效率低，工期长，无法及时交付
• 传统测绘成果局限于数字线划图,无法直观展示地形地貌
无人机优势
• 能进行 1:500 免像控地形测量
• 作业效率约是传统采集方式的 5 到 10 倍
• 可根据需要提供 DOM、DSM、实景三维模型、数字线划图等成果
推荐解决方案组合

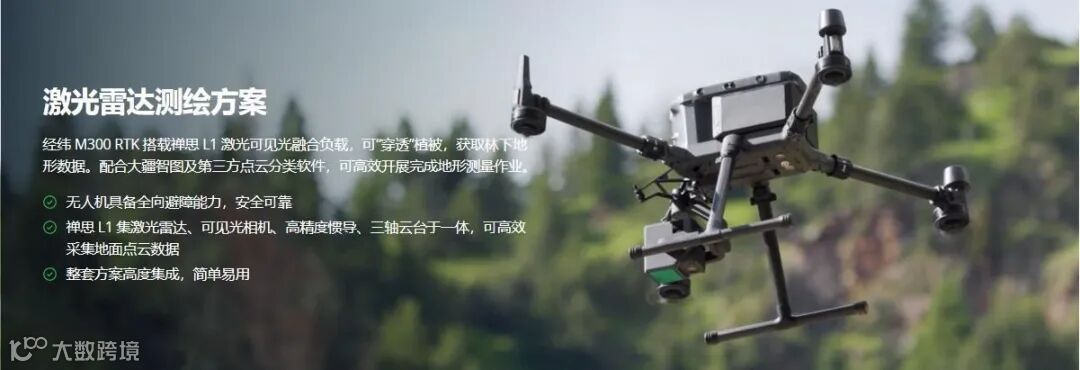

• 经纬 M350 RTK + DJI L1 / DJI P1 / 第三方五相机+大疆智图
• 御3E+RTK模块+ 大疆智图
4

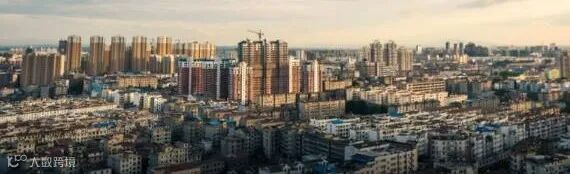

实景三维
业务挑战
• 地形级实景三维作业面积大，往往工期紧，现场环境复杂
• 城市级实景三维追求优于5cm高分辨率，并且飞行干扰多
• 部件级实景三维需要进行贴近摄影测量，飞行难度大
无人机优势
• 飞行可靠：可在海量数据采集时保障每个架次飞行安全
• 数据卓越：免像控可达1:500级精度，大幅度减少像控点布设
• 灵活作业：通过避障能力和云台控制能力，可进行精细化贴近摄影测量，获取部件级实景三维
推荐解决方案组合
• 经纬 M350 RTK + DJI L1 / DJI P1 / 第三方五相机+大疆智图
• 御3E+RTK模块+大疆智图

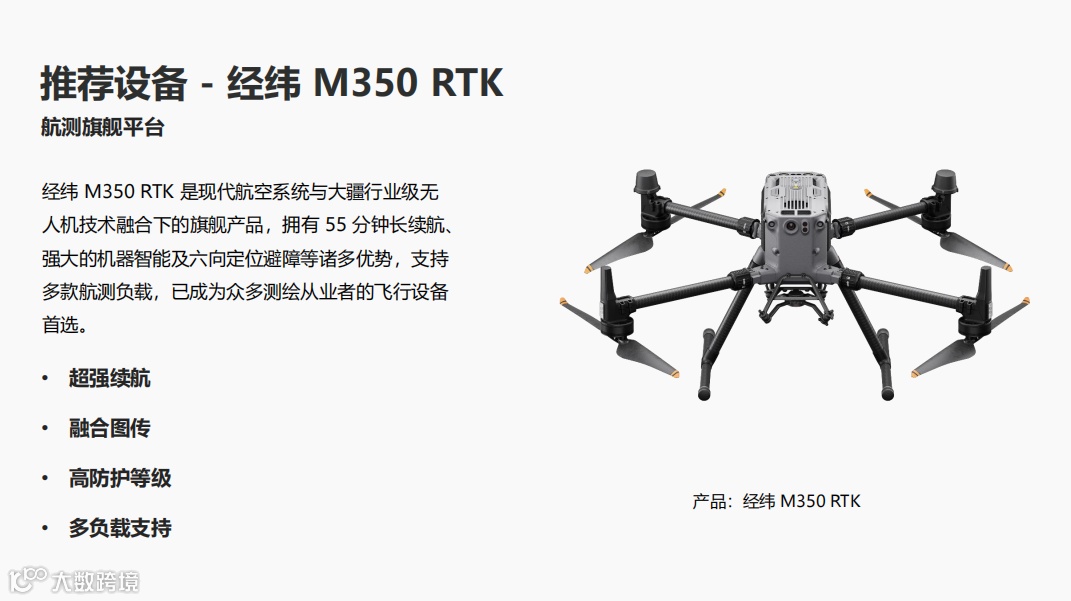

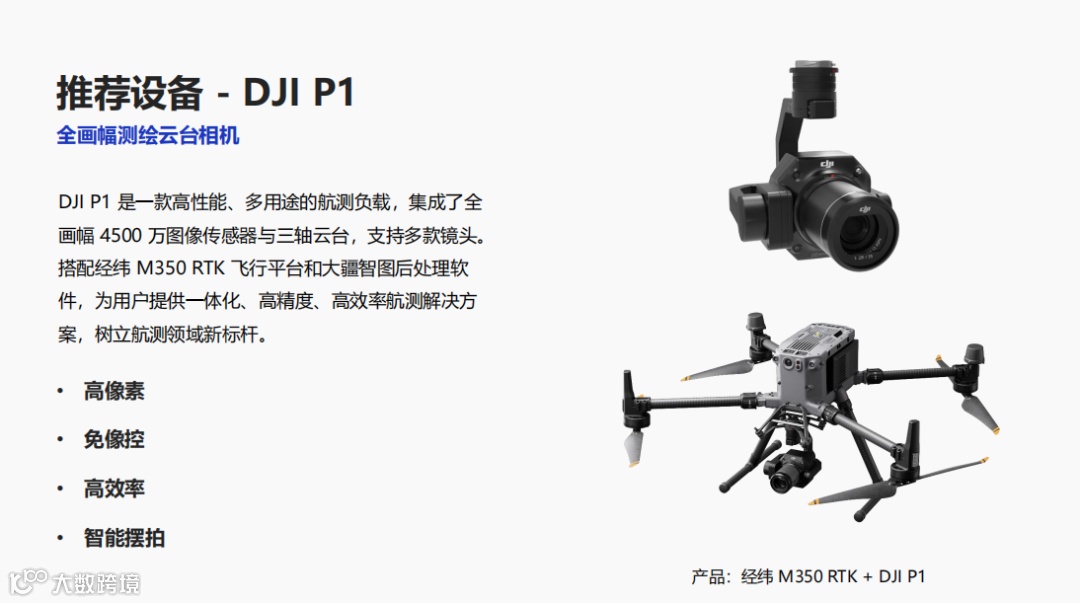

推荐设备
应用案例

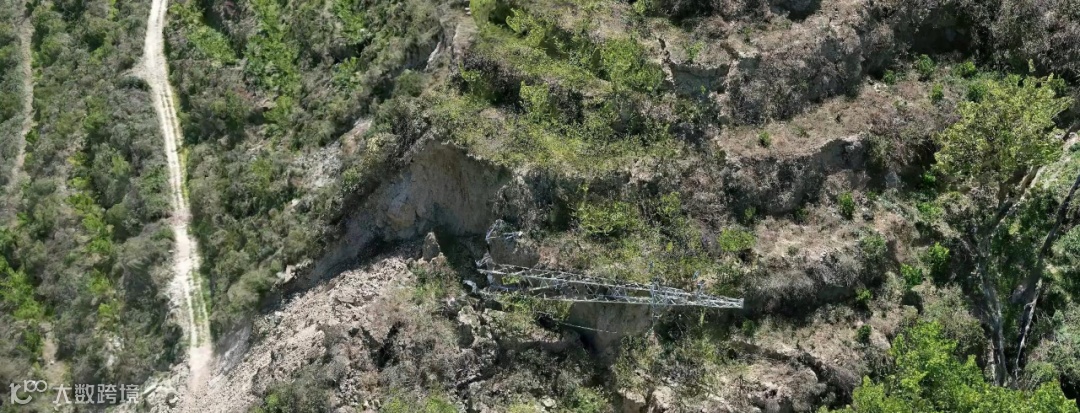

M350RTK+多负载在地灾调查中的应用
——汶川县地质灾害调查项目
项目背景

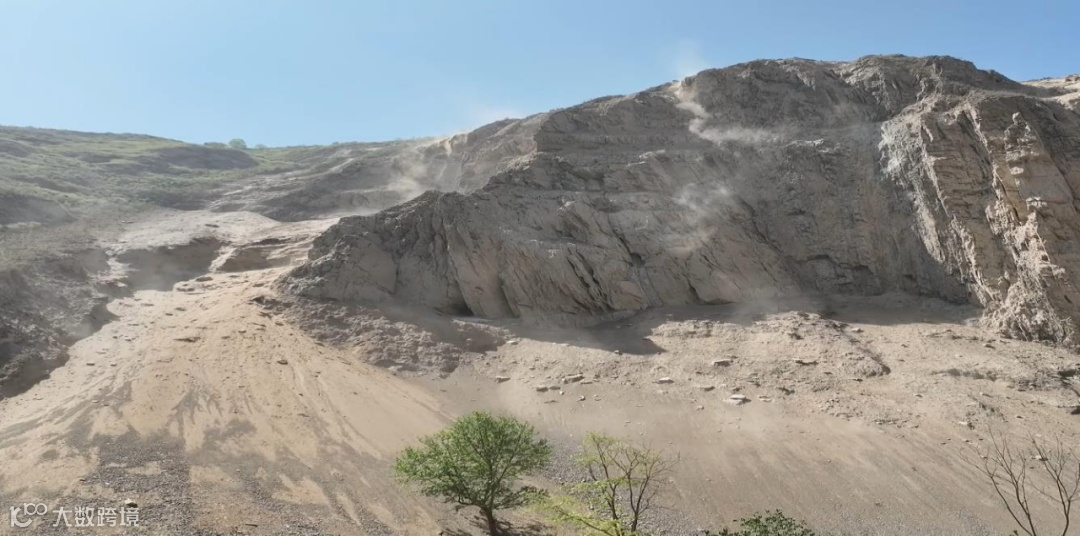

•汶川地震带灾害频发，现场环境复杂危险
•山体落差超过1000米，飞行难度极大
•局部精度要求1cm，对数据时效性要求高

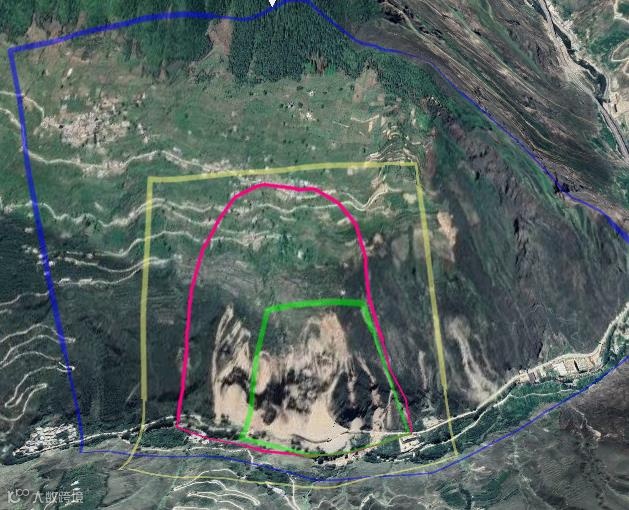

•蓝色隐患区域：正射影像+激光点云，3.3km²
•黄色灾害位置：三维模型，1.3km²
•红色滑坡区域：滑坡范围，0.59km²
•绿色重点区域：1cm贴近摄影，0.12km²
技术路线

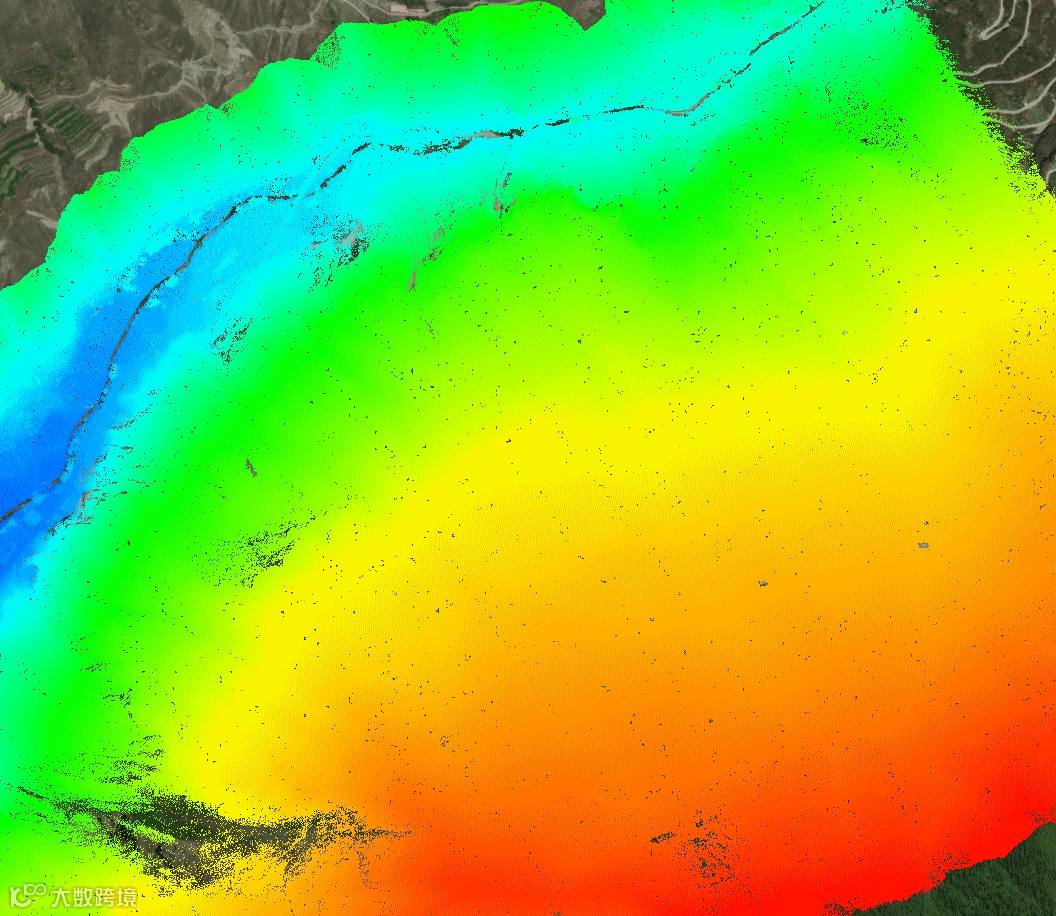

1. 利用L1对整个区域进行激光点云采集
2. 生成精准DSM，用于初步解译和仿地飞行
3. 利用102s V3和精准DSM仿地飞行生成模型
4. 利用P1和模型进行贴近摄影测量
方案配置
•1套经纬M350 RTK无人机
•4G增强图传模块
•1套禅思P1全画幅航测相机
•1套禅思L1激光可见光融合相机

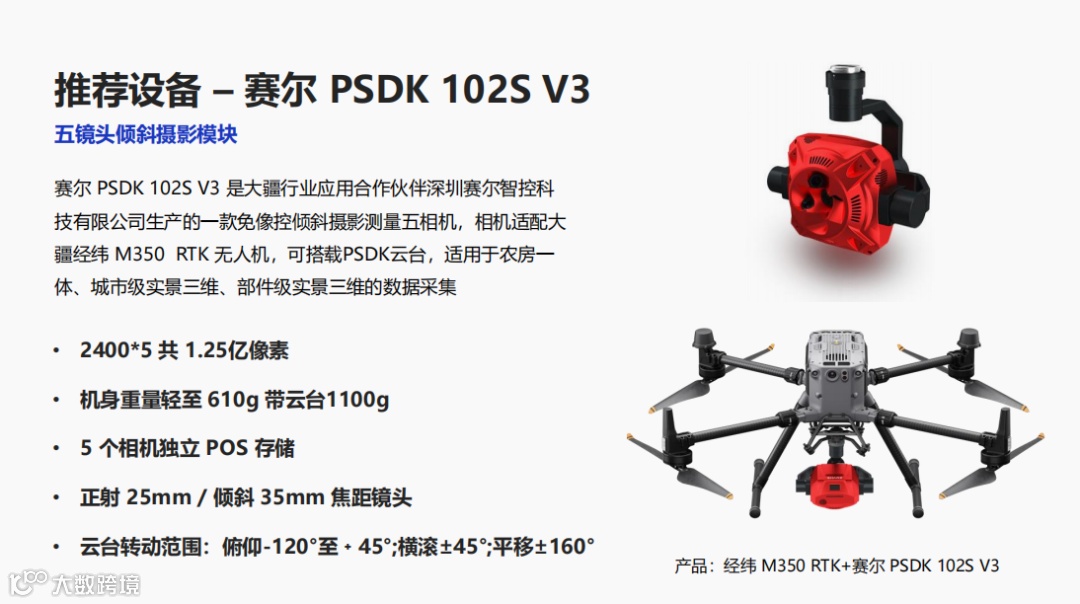

•1套赛尔102 V3五镜头相机
•1套大疆智图单机版软件
案例亮点
M350RTK一机多用无惧灾害复杂环境
丰富的负载可满足不同区域的数据要求
可靠的飞行能力可满足多种复杂航线
IP55级防护无惧水、雾、尘等恶劣作业环境
无接触化快速评估灾害损失和现状
无需人员达到现场即可精准评估灾情
极大程度保障调查人员的安全

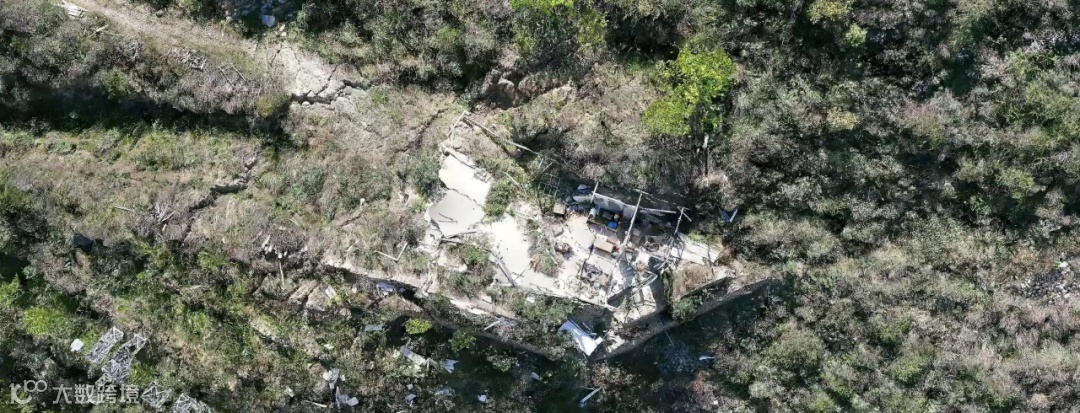

无人机实时成果快速掌握现场情况

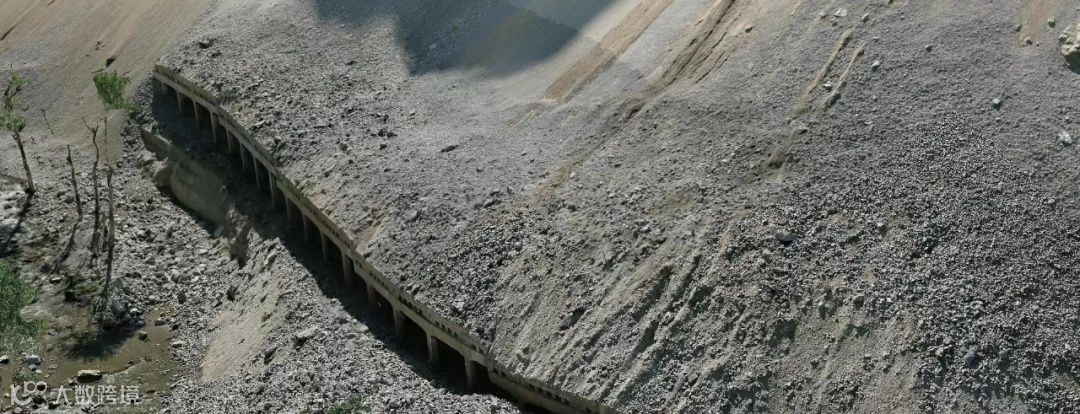

精细模型可快速评估基础设施损毁情况
高精模型助力灾害评估和方案制定

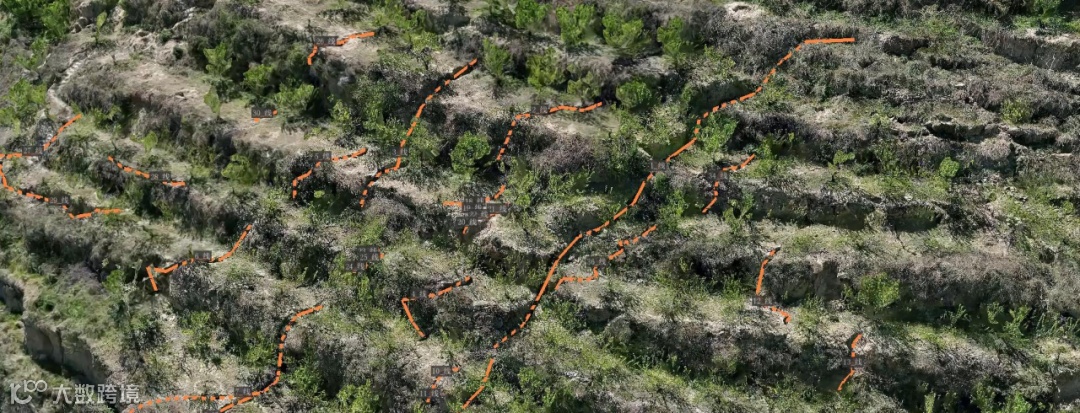

对山体裂缝的长宽和分布进行统计和评估
精准评估滑坡区域的堆积范围预估方量
对堰塞湖区域进行爆破和疏通模拟分析
推演灾害区域的潜在风险并制定相应方案
