CAE:Computer Aided Engineering

(计算机辅助工程)

小到机械、装备制造，大到汽车、航空航天、土建

都会使用这项关键技术

经过一年多的努力，公司已自主掌控CAE技术

成熟应用到底盘零部件领域

CAE技术贯穿于汽车研发设计的整个流程，从产品概念设计到样车试制、性能优化，以及后续的投产和市场问题反馈等各环节，有助于提升研发设计效率，缩短研发周期，降低研发成本，提升产品性能。

驱动桥NVH分析与圆柱齿轮优化技术

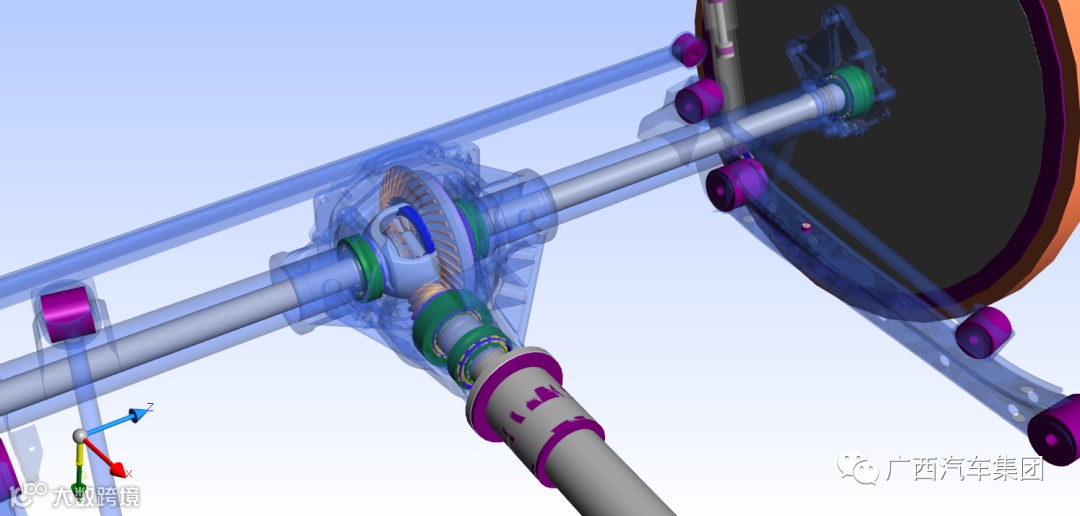

汽车NVH（噪声、振动与声振粗糙度）是汽车性能的关键指标之一，直接影响汽车的品质和档次。驱动桥作为公司底盘零部件重点业务之一，运用专业的传动系统分析软件，建立了包括准确齿形在内的完整后桥悬挂系统仿真分析模型，模拟驱动桥的实际运行状态，分析驱动桥齿轮啸叫、共振等NVH问题产生的原因，以此指导齿轮修型、问题零部件改进等工作。

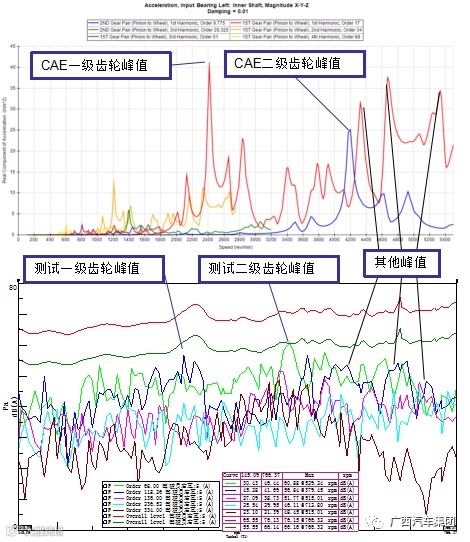

该技术应用于公司开发的A车型插管桥产品中，最大噪声点的理论预测值与试验结果平均值的偏差小于3%，CAE分析与试验结果一致性良好，产品NVH性能得到改善，已获得顾客认可。

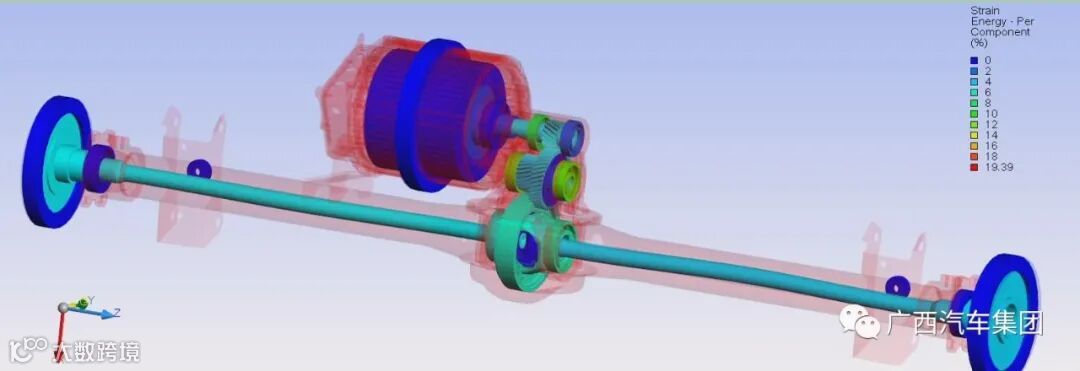

此外，运用驱动桥NVH分析，结合圆柱齿轮优化技术，对电动车桥的核心零件——圆柱斜齿轮进行优化设计，通过宏观设计优化和齿面微观修形，降低齿轮副在系统中运行的传递误差，达到优化NVH的目的。

该技术应用于我司开发的瑞驰车型、五菱宏光MINI等电动车桥产品中，其中瑞驰车型后桥齿轮取得42~51dB的优秀噪声表现，C车型后桥齿轮噪声较优化前下降5~11dB，E50后桥搭载的整车宏光mini EV广受消费者好评。

驱动桥油流分析技术

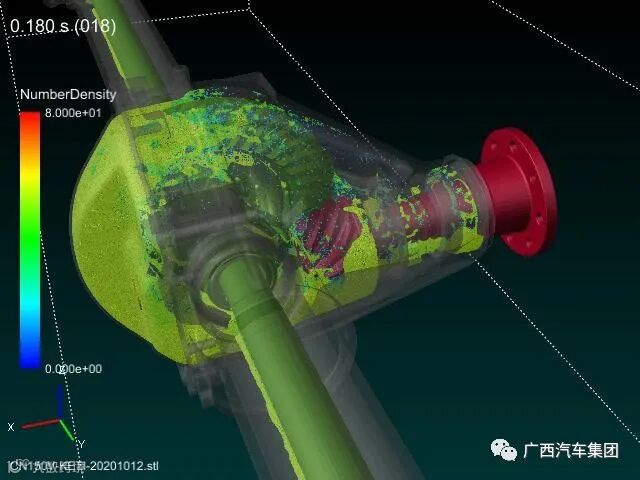

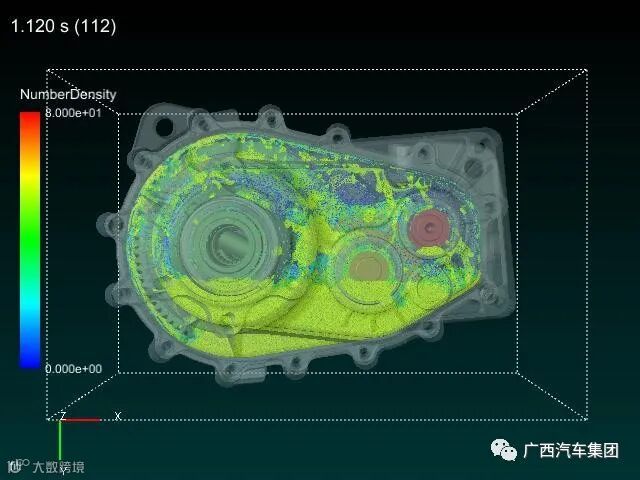

驱动桥漏油和内部零件烧蚀是非常重要的汽车安全问题，公司运用专业的流体仿真分析软件，对驱动桥内部结构进行精确建模，使用先进的CFD技术粒子法模拟油液流动，充分考虑车速、油量、坡度、侧倾、油液温度等因素对驱动桥内油流情况的影响，以此指导壳体内腔设计、加油量选择等，为解决驱动桥内部零件烧蚀和通气塞漏油等问题提供理论指导。

目前该技术已广泛应用于公司的驱动桥产品开发项目中，其中应用于B车型的后桥路试漏油问题中，通过仿真分析优化了通气塞挡板结构设计，新设计样件在路试中未发生漏油现象，有效地解决了该问题。

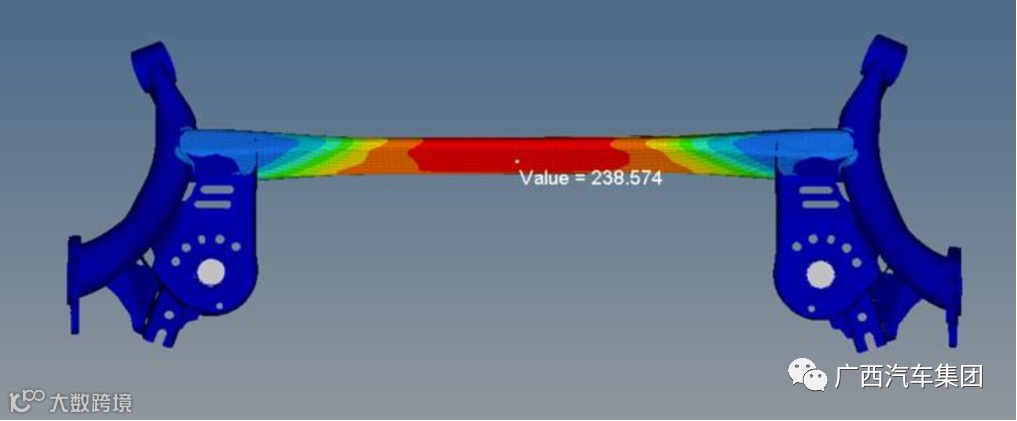

应力对标测试技术

如何提高CAE分析的准确性，提高CAE分析与试验结果的一致性？公司运用了应变测试技术，该技术是将应变片贴在被测零件上，零件在试验台上进行试验时，使用专业的应变测试设备采集数据，并通过相关计算机软件进行处理，得到零件在试验工况下的应力应变数据。同时，对该零件在相同工况下进行CAE分析，与试验件上实际测得的应力进行对比，以此查找问题，提高CAE分析与试验结果的一致性。

该技术应用于长城某车型扭力梁上，最终测试结果与CAE分析结果偏差仅为5%，一致性较高。经过CAE仿真与试验一致性验证，提高了CAE结果的可靠性。

后续，公司将主要突破材料等基础研究

建立材料数据库、CAE分析与试验对比数据库

攻克关键核心技术，提升产品质量

我们，一直在努力！
