PTS系列电性能测试系统
专业、高效的测试解决方案，助力精准电性能测量
高集成度 |
软硬件一体化 |
|
|
产品概述
绿测科技PTS系列电性能测试系统由PTS系列电源系统、抛负载模块（可选）、微中断模块（可选）等设备组成，是一款模块化、高精度的专业测试平台，专为汽车零部件的电性能测试而设计。
系统支持ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024、MBN LV124-1 2013、 MBN LV148 2013、 VW 80000:2021等测试标准，提供从研发验证到生产测试的全流程解决方案，满足新能源、汽车电子、工业控制等领域的测试需求。
核心优势：
-
系统集成实时监控与反馈机制，搭配VectWorks软件，可实现自动化闭环测试 -
符合ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024标准的叠加纹波参考测试和注入测试 -
叠加纹波测试集成扫频方式与步进方式 -
与VectWorks软件无缝集成，实现软硬件一体化
系统组成
电源模块 输出范围±60V/±12A或80V/±125A。（可定制） |
信号发生模块 频率可达25MHz，输出20Vpp，分辨率1μHz。（可定制） |
功放模块 频率可覆盖5Hz-1MHz，增益26dB±3dB。（可定制） |
耦合变压模块 频率可达10Hz-250kHz，电流40Apk。（可定制） |

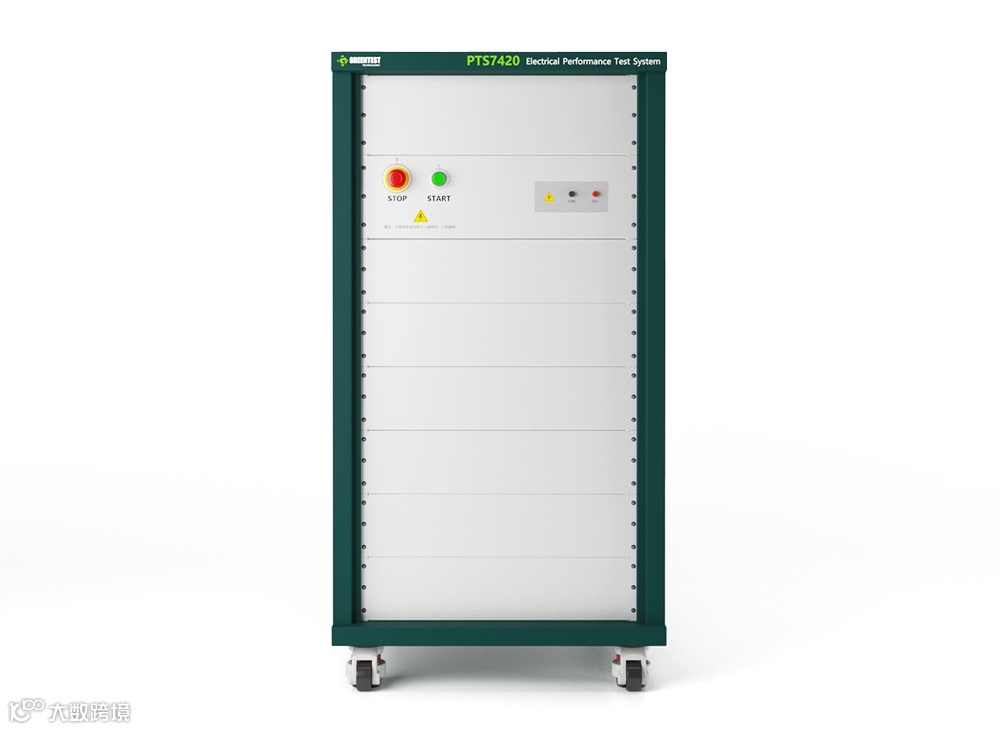

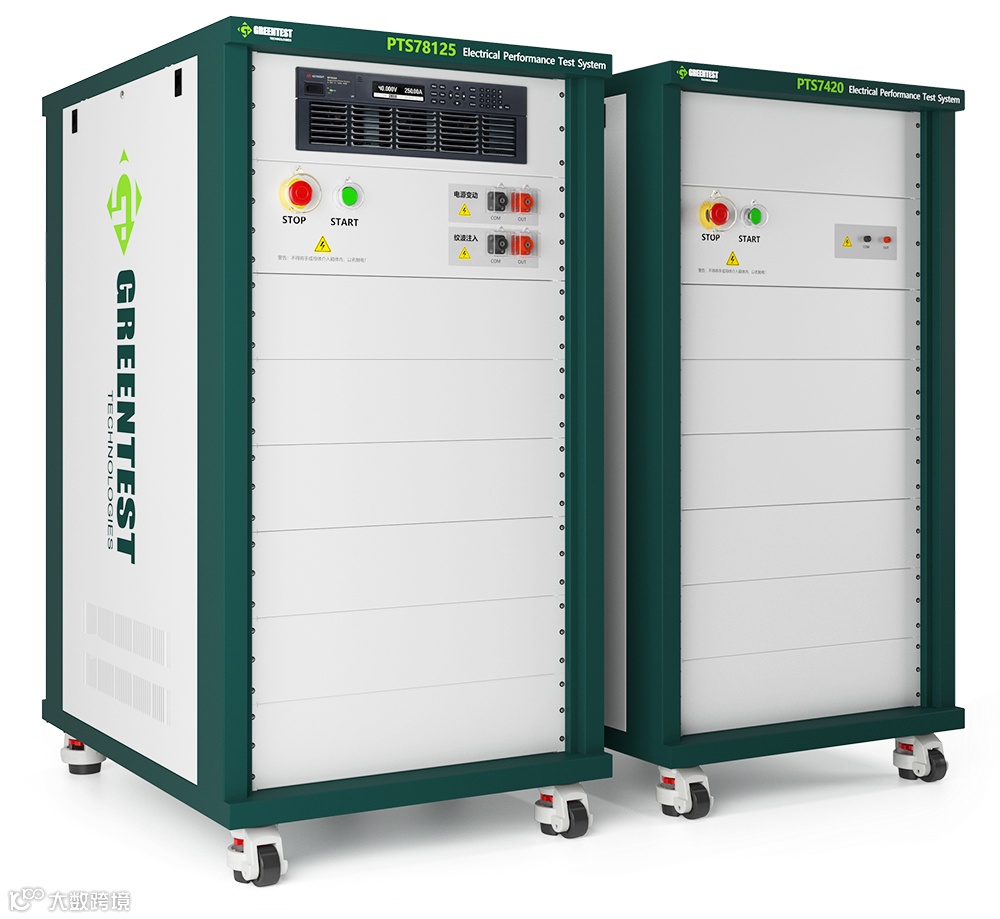

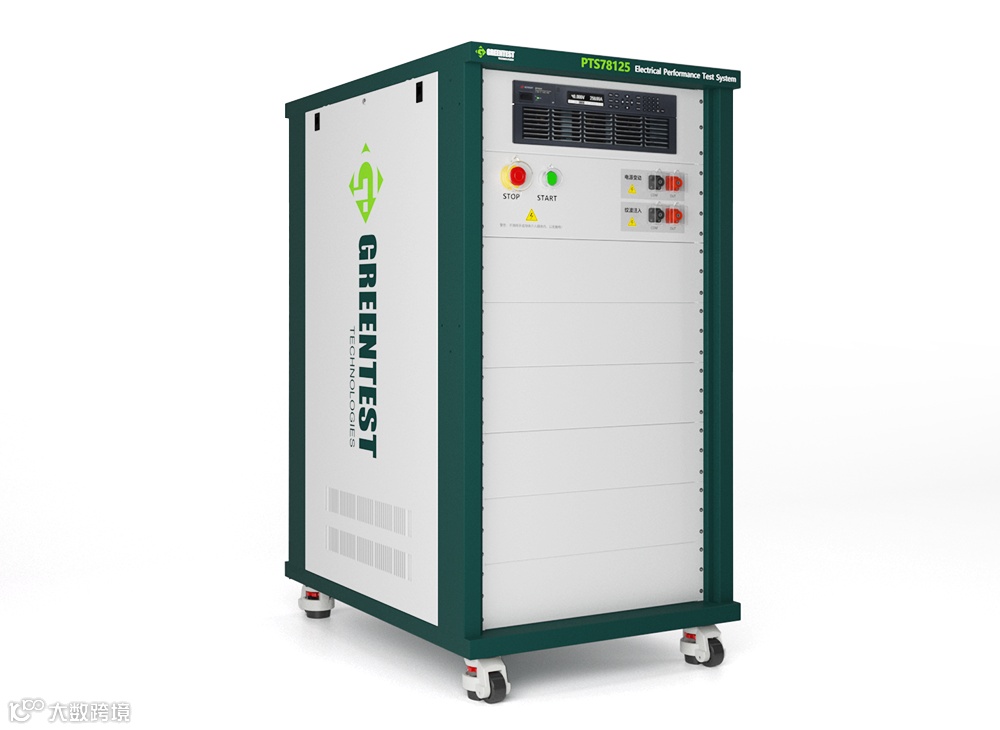

产品图示
PTS系列电源系统技术参数（可定制）
电源方案型号 |
PTS7410 |
PTS7420 |
PTS7610 |
|
|
|||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
功放方案型号 |
PTS78125 |
PTS78250 |
叠加纹波 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*可定制
系统优势
高集成度设计
PTS系列电源系统将多种模块和功能集成于单一平台，降低操作难度和测试复杂度，提高测试效率。
集成电源、信号发生、功率放大、测量等功能于一体
软硬件一体化

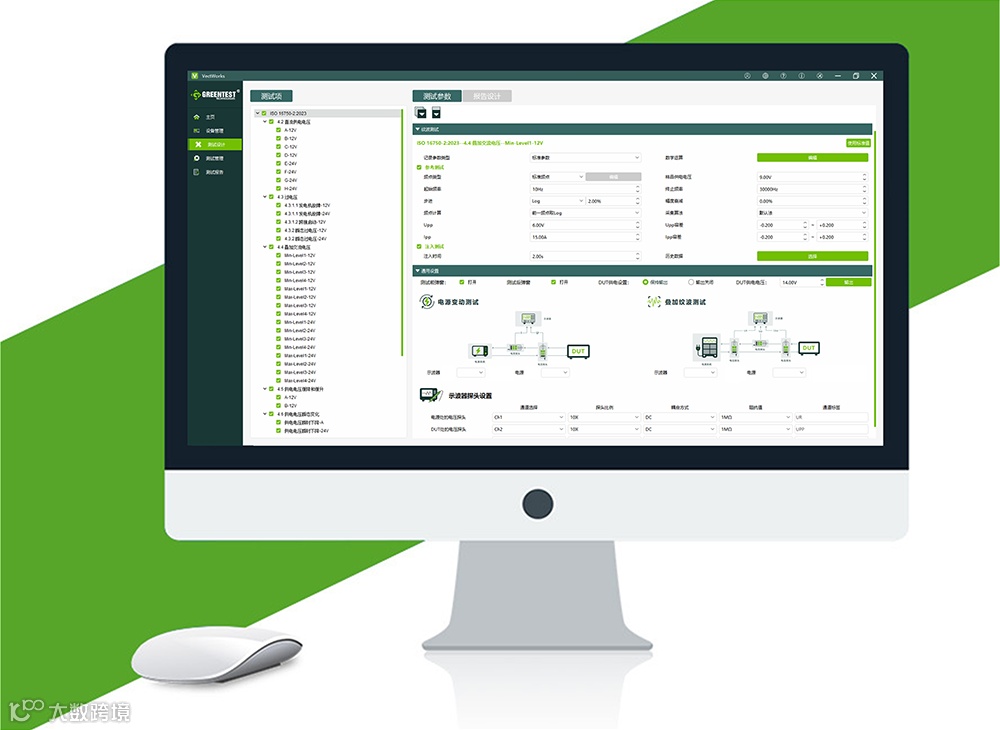

配上位机软件，实现所有设备的协同控制，无需频繁切换其他软件界面。
VectWorks电性能测试软件可实现设备远程配置、控制，支持集成外部环境试验设备，如温湿度环境试验箱等，完善测试能力。
多标准兼容
支持多种标准，满足不同地区和行业的测试要求，如：
ISO 16750-2:2023 ISO 21780:2020 GB/T 45120-2024 MBN LV124-1 2013 MBN LV148 2013 VW 80000:2021
易于扩展
支持灵活配置和未来升级，可根据测试需求增加设备、功能模块。
能力扩展： 12V/24V/48V测试能力
功能扩展： 抛负载 微中断

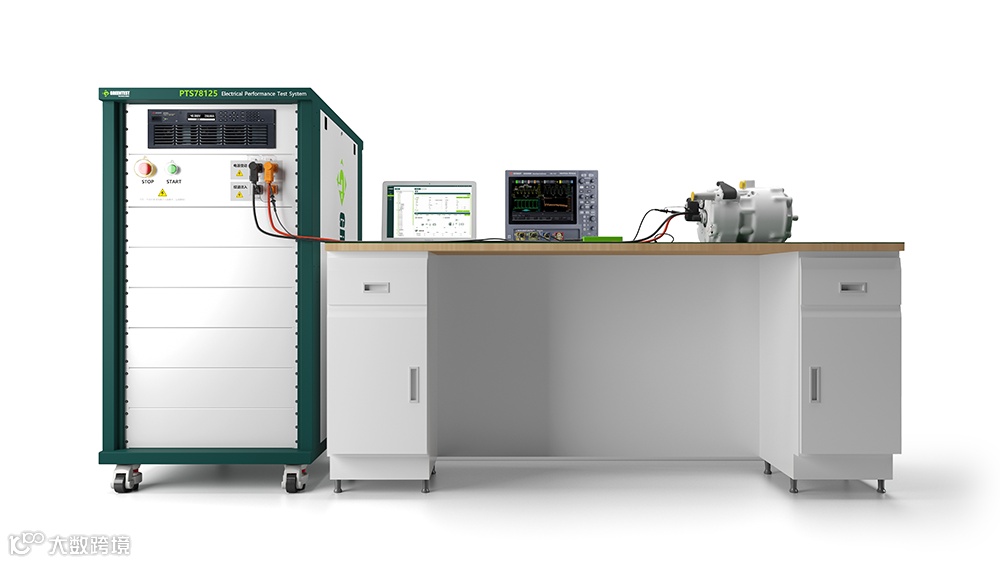

应用场景
汽车零部件
动力系统部件、底盘系统部件、车身电子部件等
应用：ECU、BMS、车载充电机等测试
自动化
EOL测试、研发验证测试、可靠性测试等
应用：测试序列执行、设备监控、数据分析
