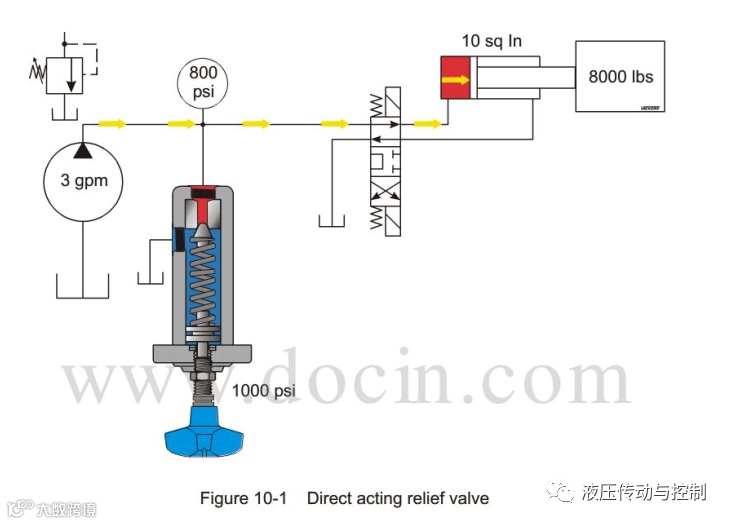

直动式溢流阀

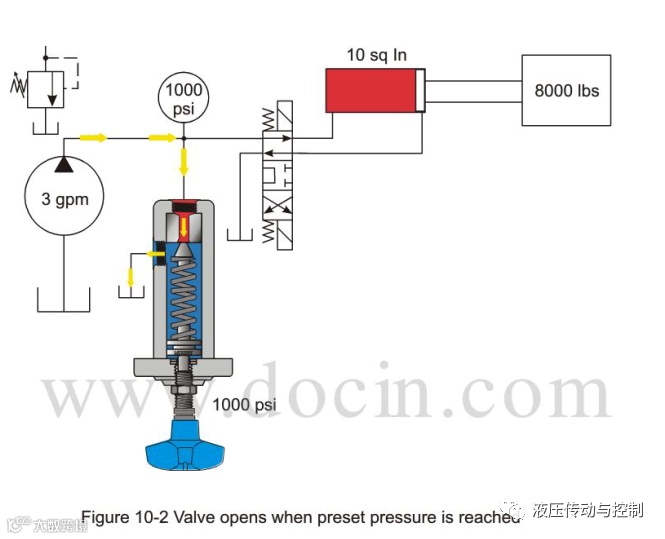

当预设压力达到时，阀打开

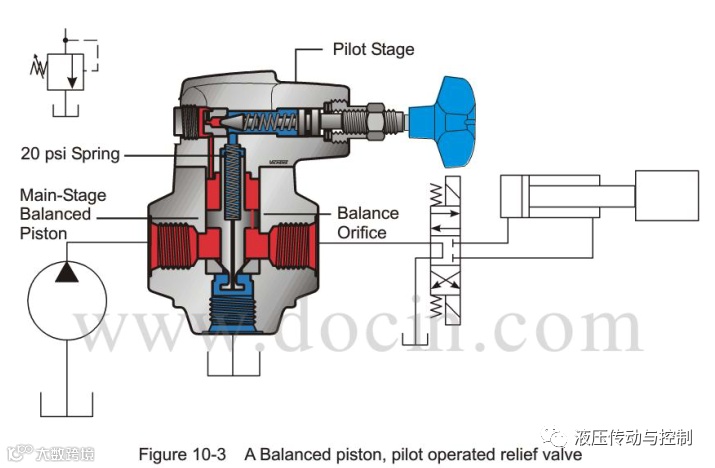

先导式溢流阀

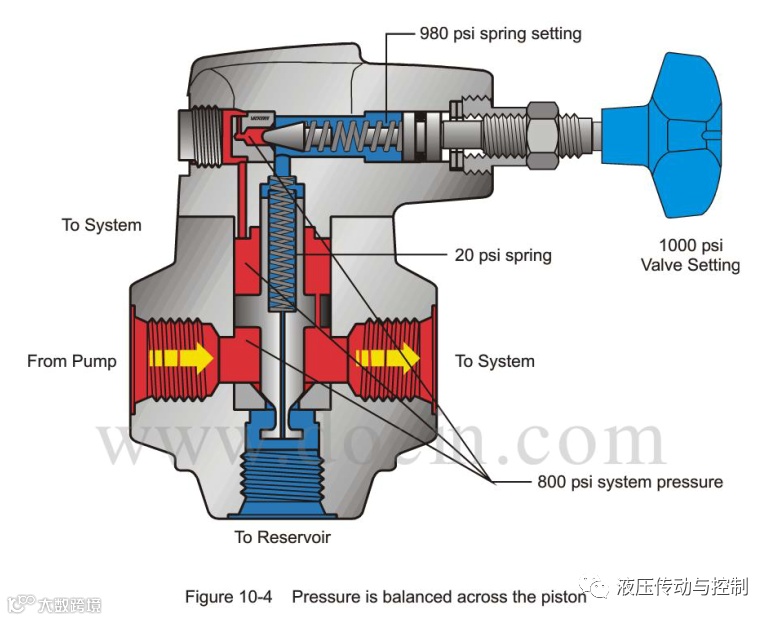

压力通过柱塞（阀芯）来平衡

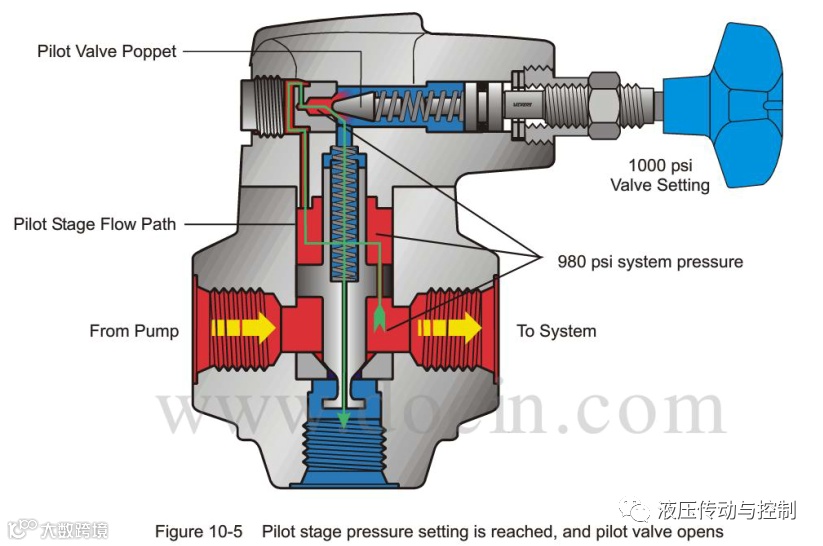

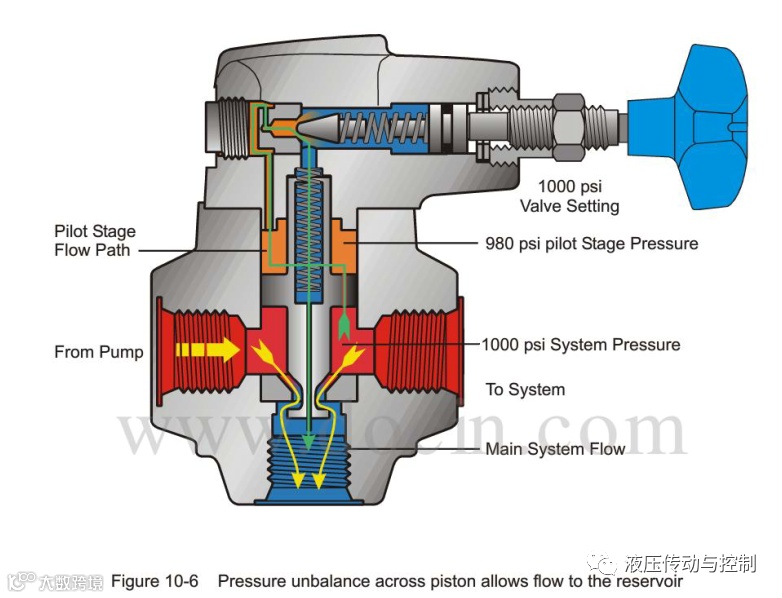

先导级压力达到设置值时，先导阀打开。
压力溢流至油箱

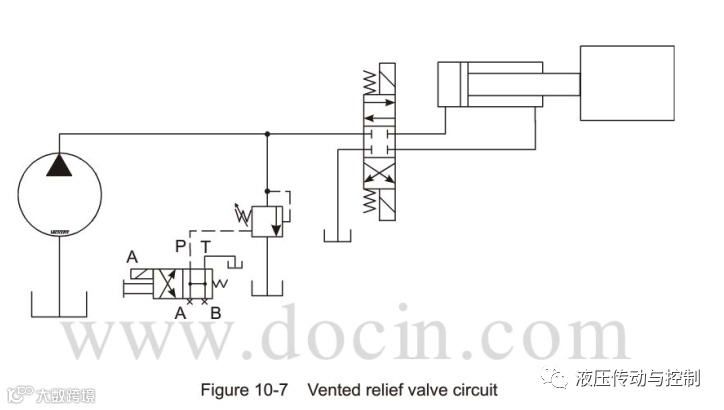

溢流阀卸荷回路

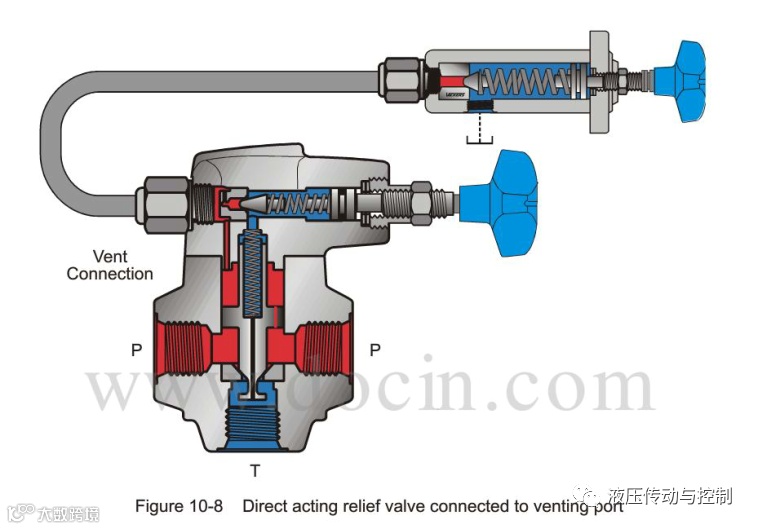

直动式溢流阀接至卸荷

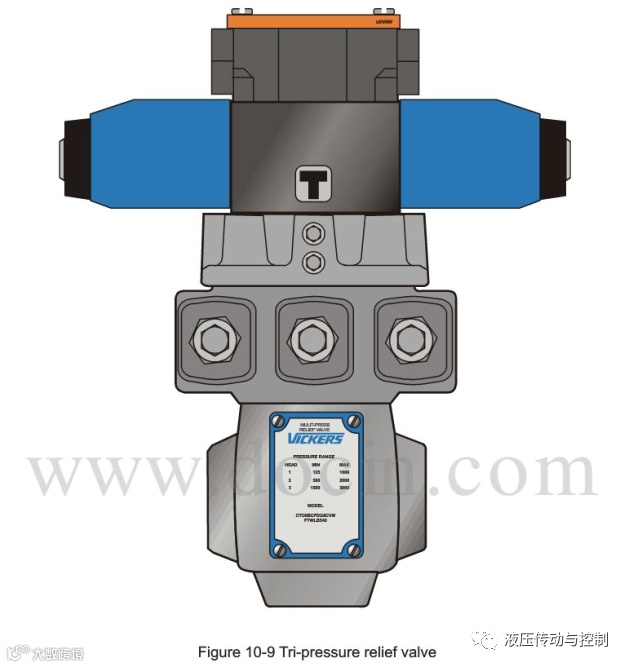

三级压力溢流阀

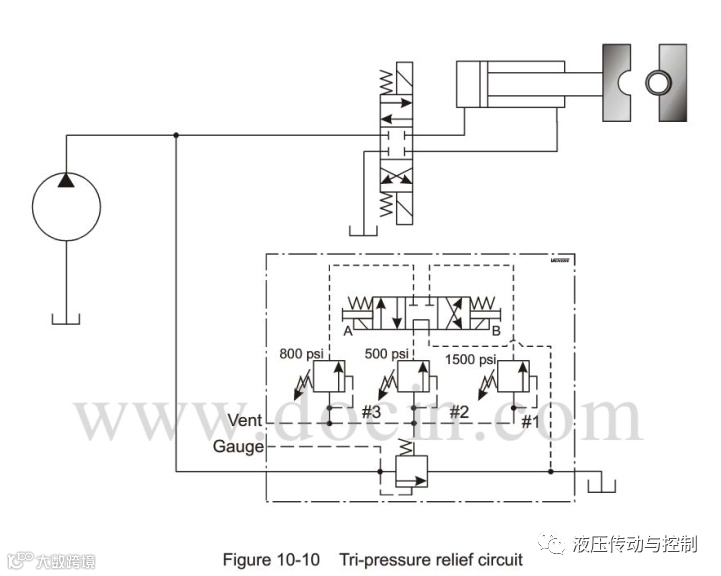

三级压力溢流阀回路

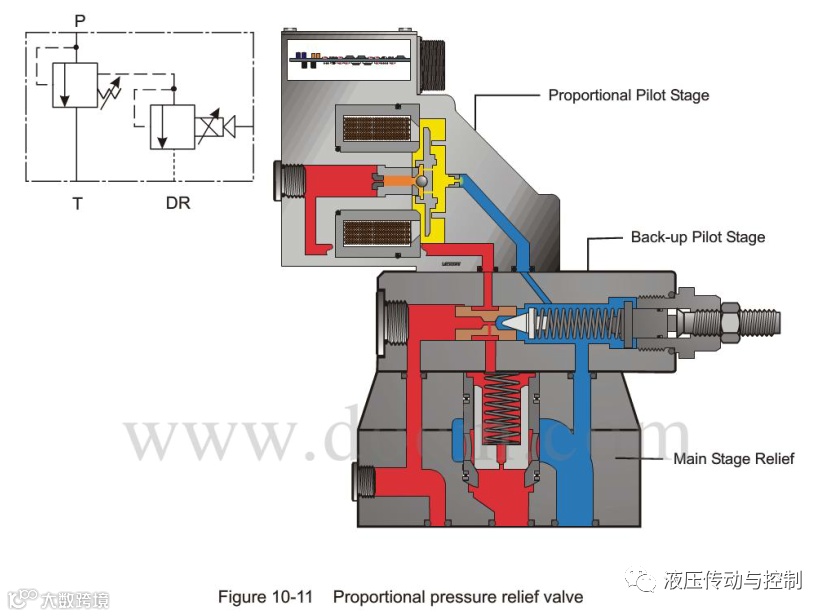

比例溢流阀

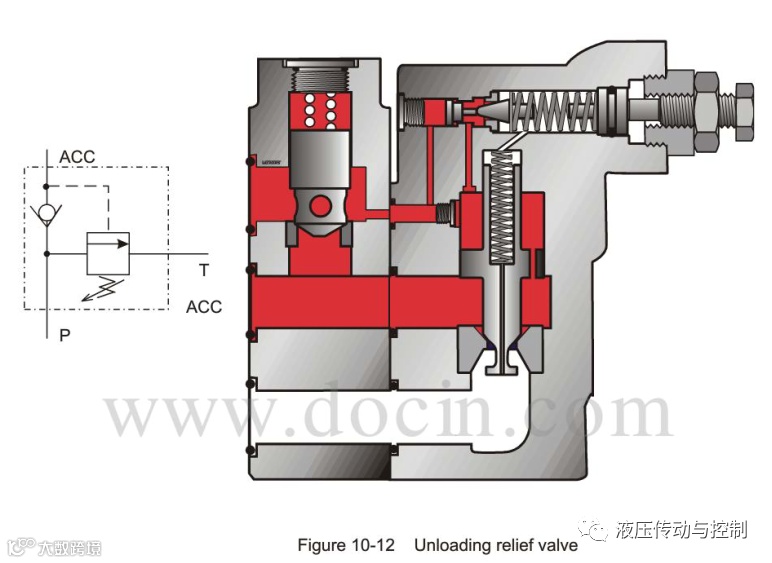

卸荷溢流阀

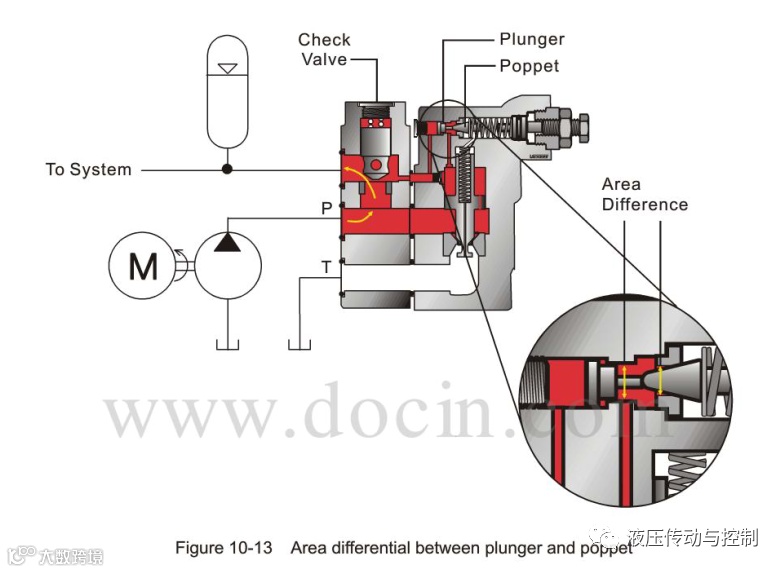

柱塞与阀座之间面积差

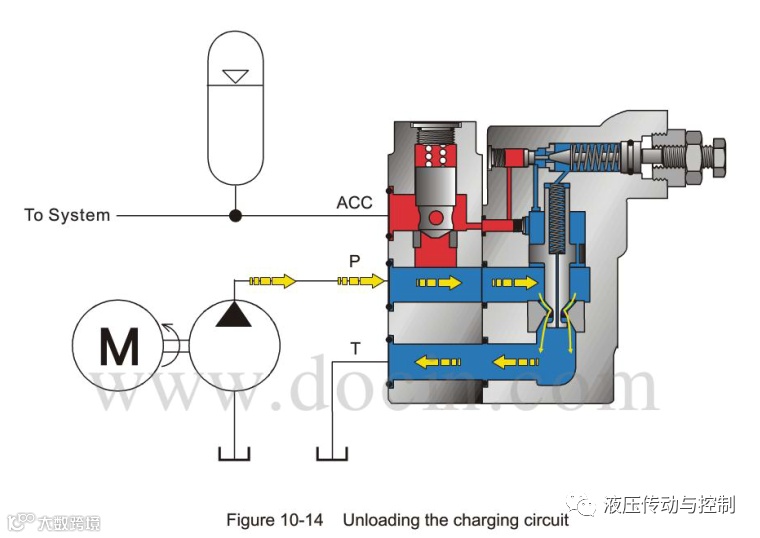

卸荷回路

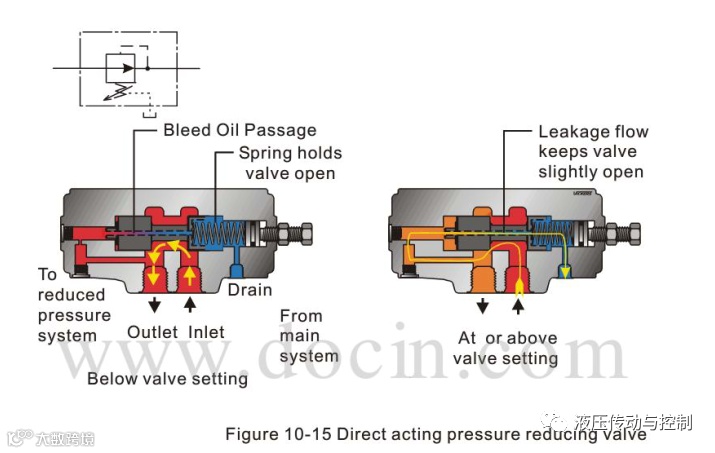

直动式减压阀

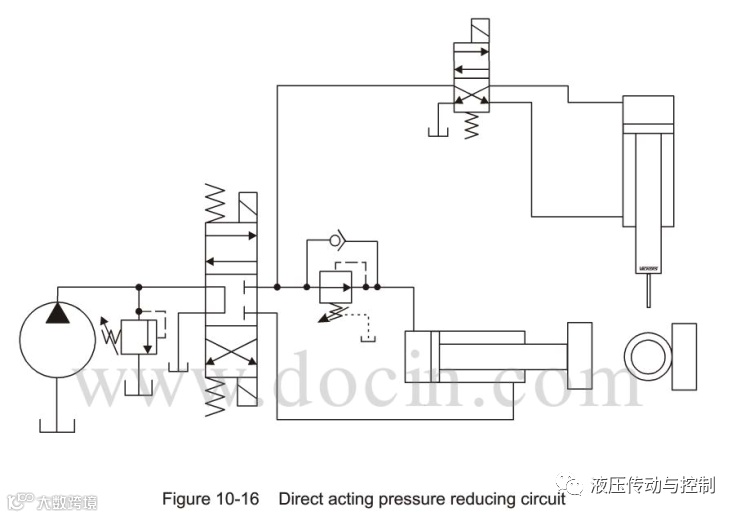

直动式减压阀回路

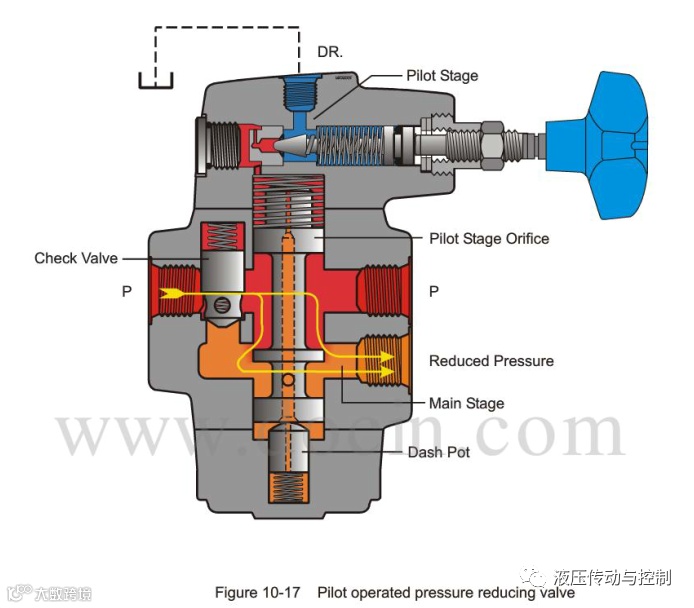

先导式减压阀

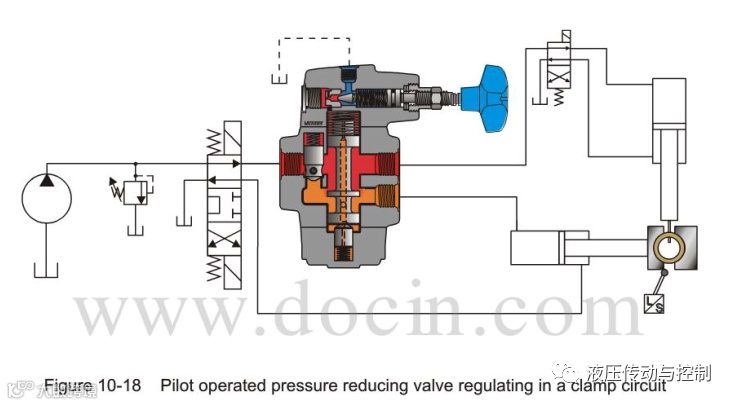

先导式减压阀用于夹紧单元

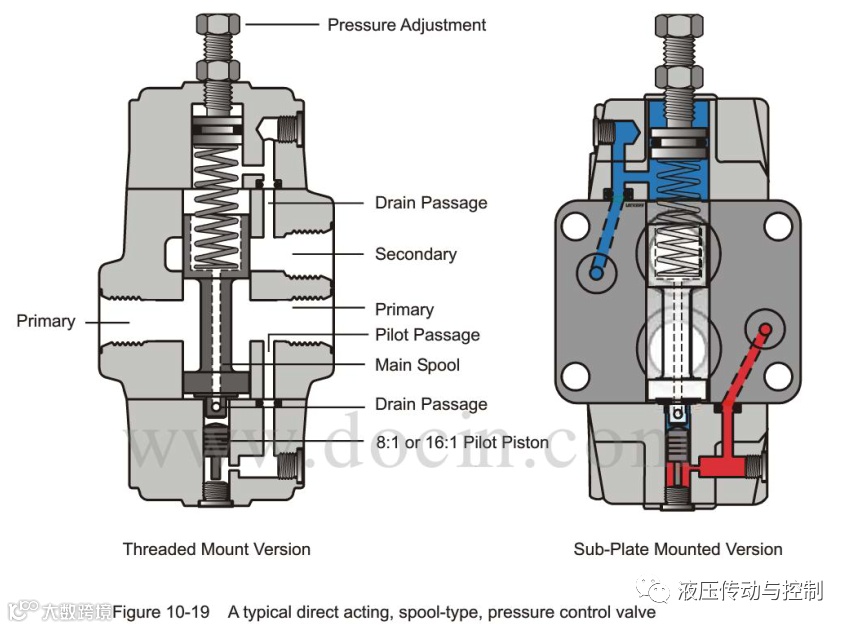

典型的直动式，滑阀识压力控制阀

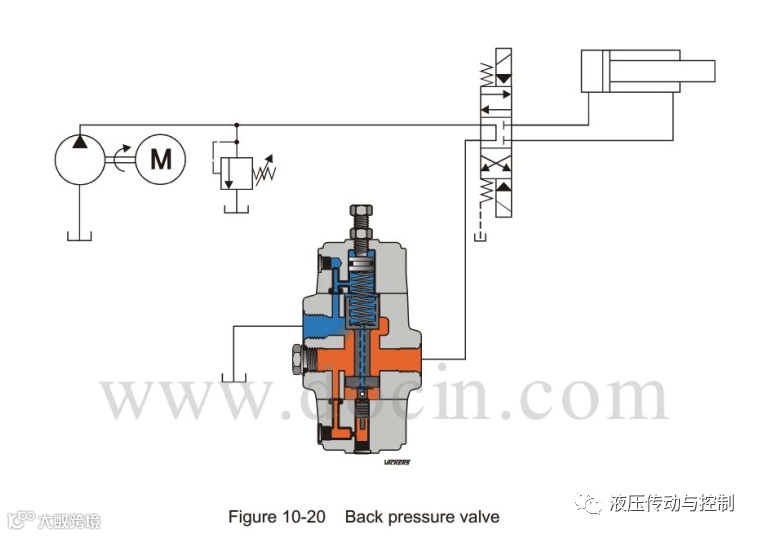

背压阀

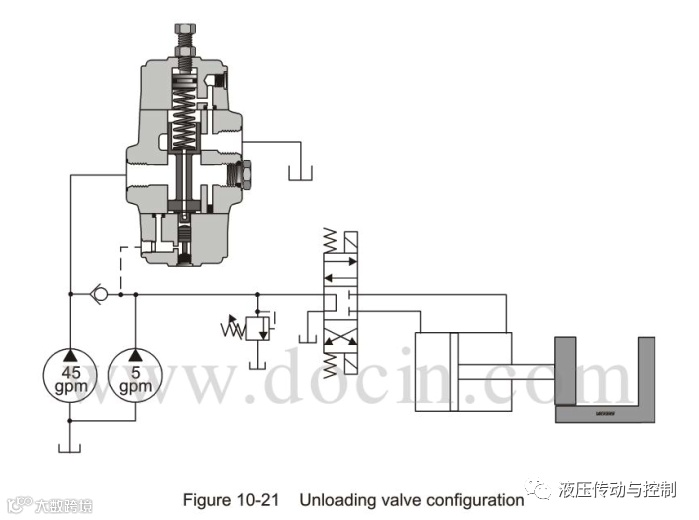

卸荷阀配置

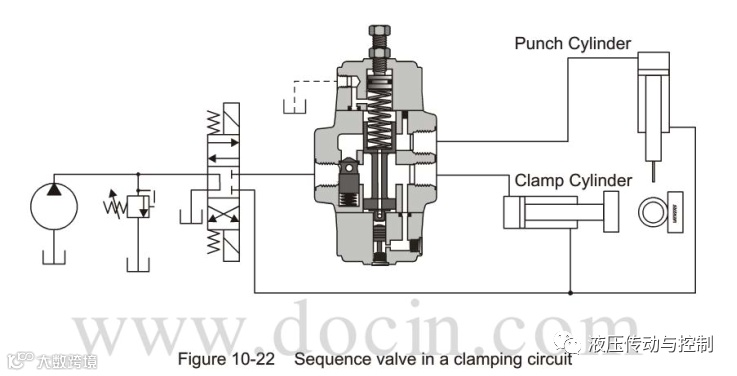

顺序阀用于夹紧单元

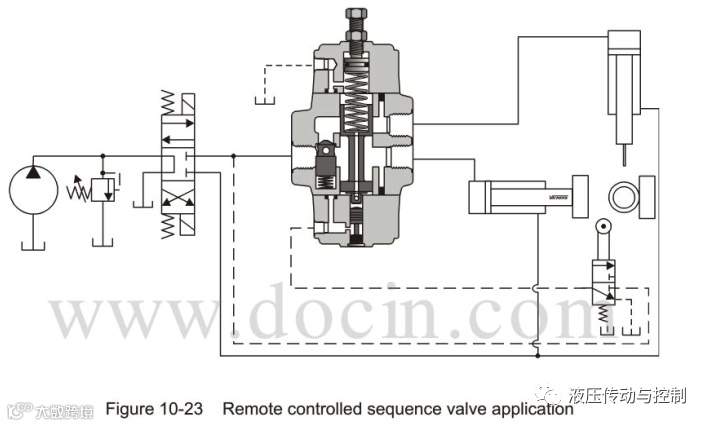

远程控制顺序阀

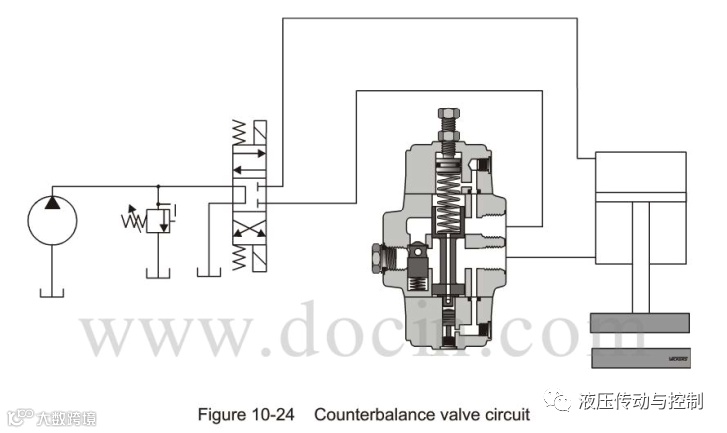

平衡阀回路

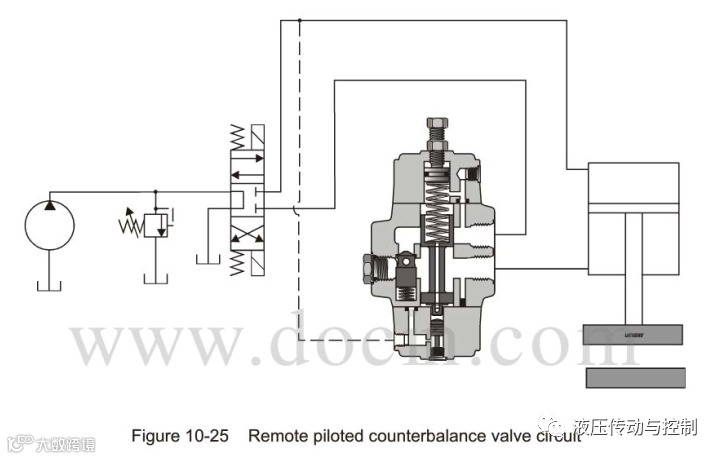

远程控制平衡阀回路

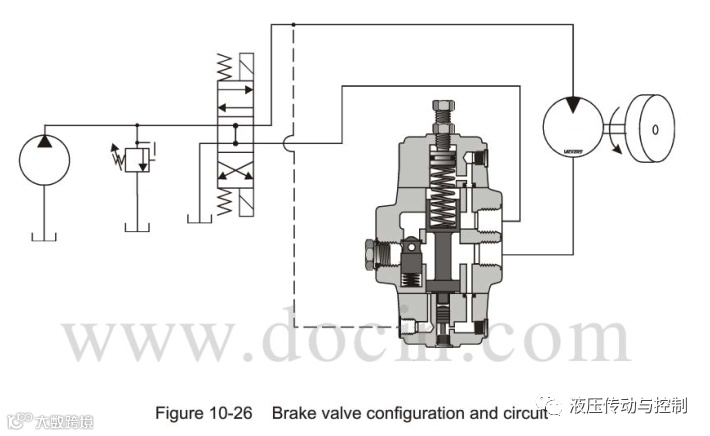

制动回路
