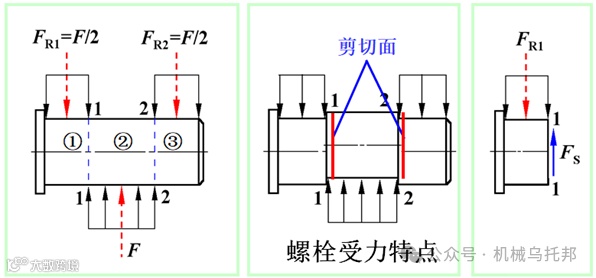

1.螺栓受力情况

1）横截面 11、22 上有作用力，试图把螺栓从该截面处剪开，称F_S为剪力（Shear force），引起切应力（ Shear stress）。

2）杆段①、②、③受到被联接构件的挤压（Bearing)，引起挤压应力（Bearing stress)。

2.失效形式

基于螺栓的受力，预测出螺栓可能的失效形式：

1）在截面 11，22处被剪断；

2）受挤压部分的半圆被“挤扁”（近似半椭圆）。

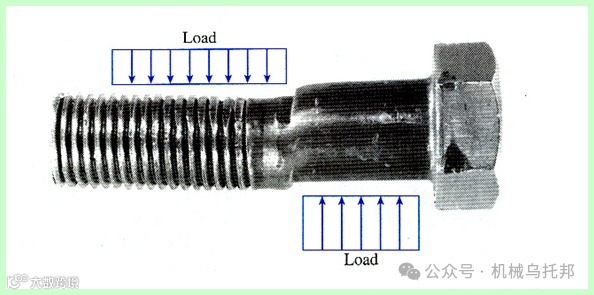

照片中的螺栓产生了塑性变形，验证了情况“2）”。

3.其他可能受力情况

1）没有受剪力作用；

2）同螺栓杆段 ①、②、③对应半圆孔受到螺栓挤压，有可能导致变形过大而失效（变成近似椭圆孔）；

3）螺栓挤压，有可能把被联接构件端部豁开（一般将端部设计得充分长，抵御豁开力，因而对此不计算）。

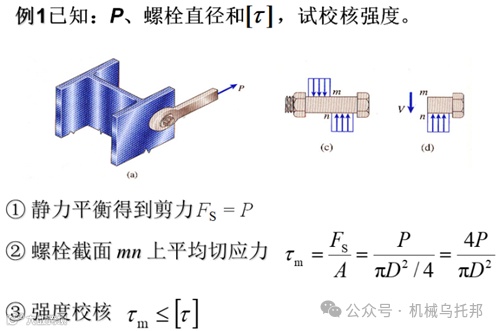

4.剪切强度计算

1）剪力 F_s = F/2

2）名义切应力

3）强度校核

否则需重新设计。

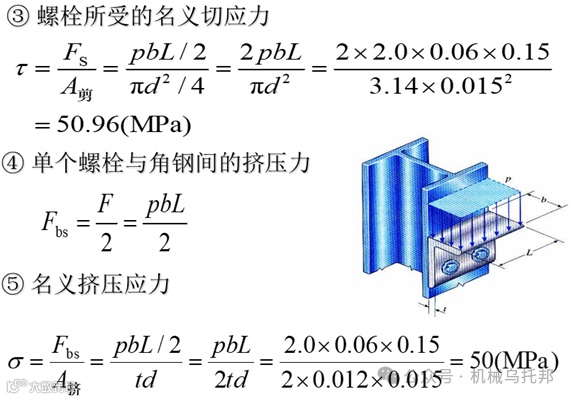

5.挤压强度计算

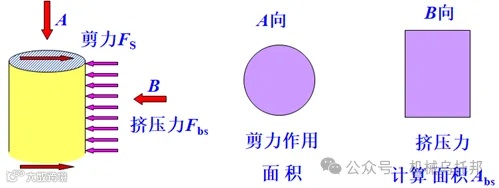

挤压应力计算面积，实际挤压面在垂直挤压力方向上的投影。
