5.1 螺 栓

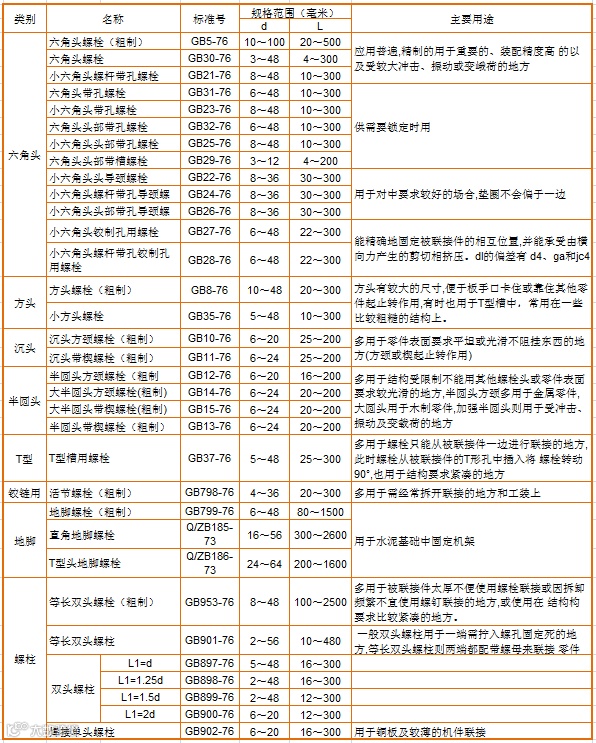

一、常用螺栓标准、用途
注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。
2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。对T型、活节等螺栓的材料在相应标准中有规定。

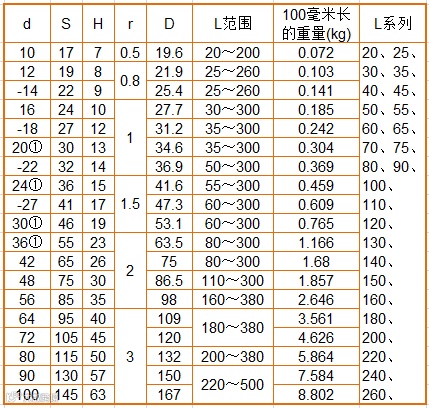

二、六角头螺栓（粗制）（GB5-76）
六角头螺栓（粗制）规格（GB5-76）（毫米） 表43
2.标记示例:螺栓M10×100GB5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹,机械性能按5.9级,不经表面处理的六角头螺栓。

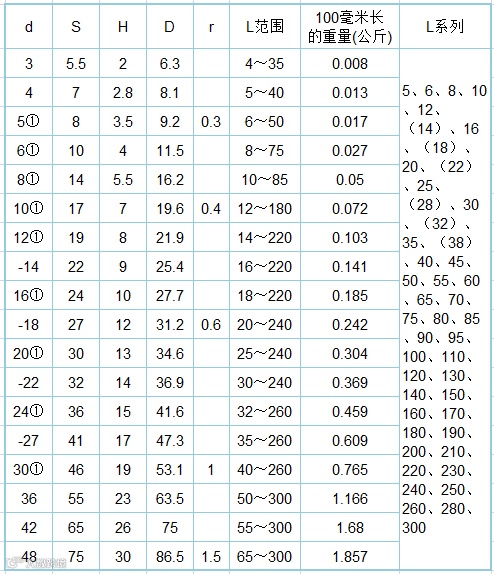

三、六角头螺栓精制（GB29、30-76）

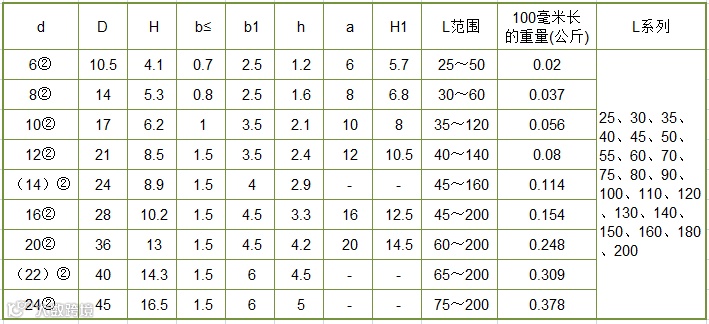

六角头螺栓（精制）规格（GB29、30-76）（毫米）表44
注：1.L0不包括螺尾，当L〈125时：L0=2d+6；当L>125～200时:L0=2d+12，当L>200时:L0=2d+25。
2标记示例:螺栓M10×100GB30一76。表示为直径10毫米,长100毫米,机械性能按5.9级,不经表面处理的六角头螺栓。如螺杆上全部制出螺纹时,应加标记Q, 即:螺栓M10×100-Q GB30一76。
四、沉头螺栓
注：1.L0不包括螺尾,当L≤125时；L0=2d+6；当L>125～200时：L0=2d+12；当L>200时:L0=2d+25。
2.标记示例:租牙普通螺纹、直径10毫米、长60毫米、机械性能按4.9级、不经表面处理的沉头方颈螺栓:螺栓 lW10×60GB10一76。公众号：solidworks非标机械设计
五、地脚螺栓（粗制）（GB799-76）

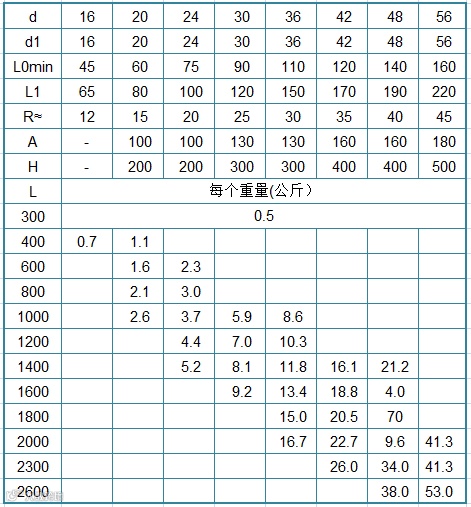

地脚螺栓（粗制）规格（GB799-76） 表46
3.材料：A3、45钢。
4.标记示例：粗牙普通螺纹、直径20毫米、长400毫米、材料为A3、不经热处理及表面处理的地脚螺栓：螺栓M20×400 GB799一76。

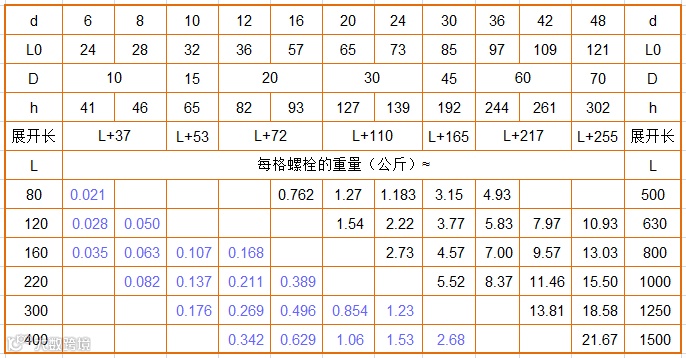

六、直角地脚螺栓（Q/ZB185-73）

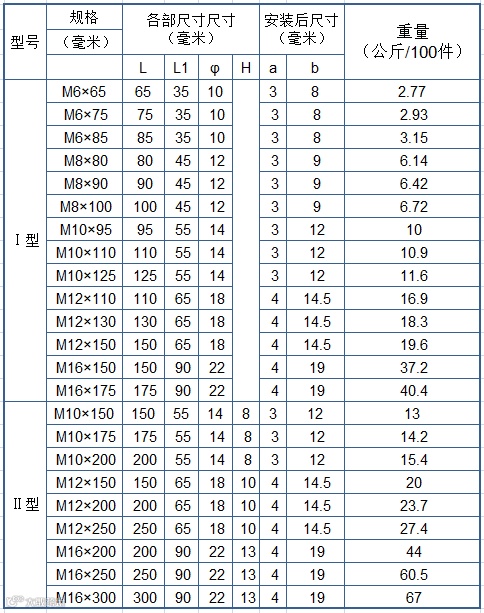

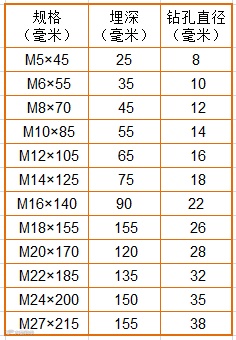

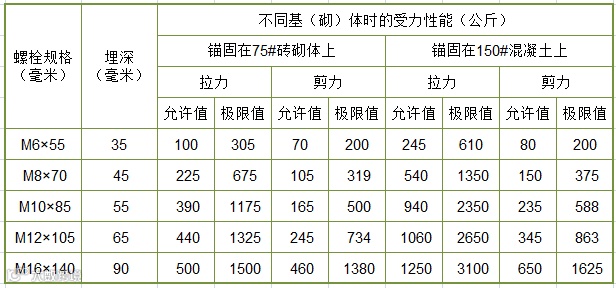

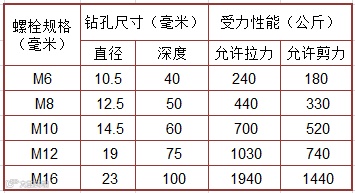

七、膨胀螺栓（胀锚螺栓）

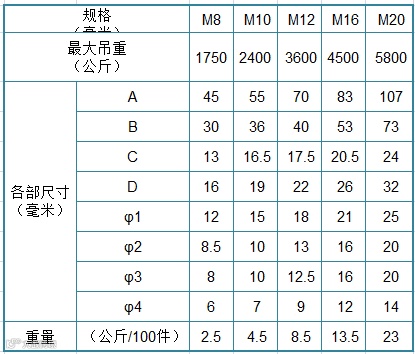

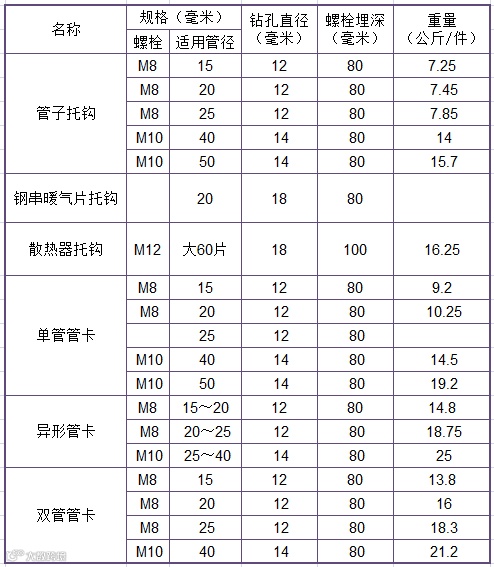

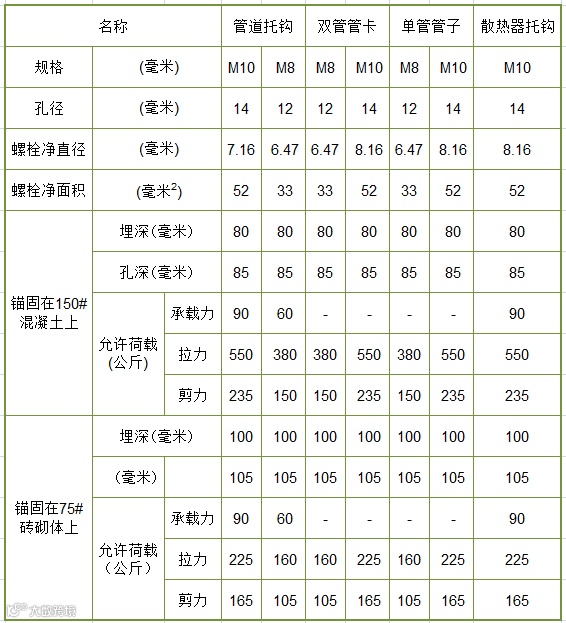

八、膨胀螺栓式管子托钩及关卡
5.2 螺 母

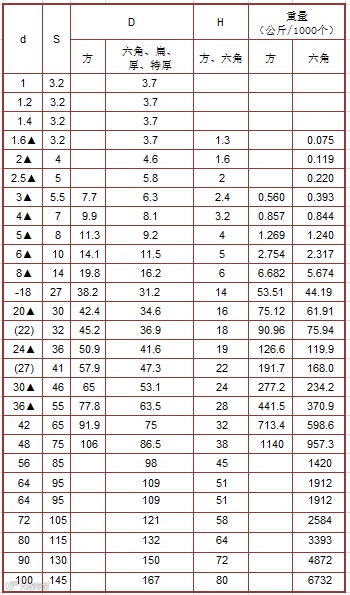

一、六角螺母
二、方螺母
标准号
|
GB39-76
|
GB41-76
|
GB52-76
|
GB54-76
|
GB55-76
|
d
|
5～36
|
20～36
|
1.6～30
|
2～30
|
6～30
|
5.3 垫 圈
一、普通垫圈

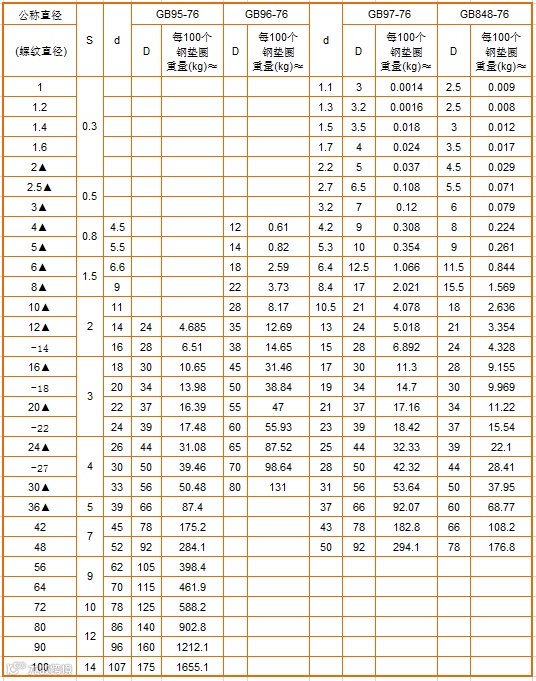

垫圈（粗制）（GB95-76）、大垫圈（粗制）（GB96-76）小垫圈（GB848-76）、垫圈（GB97-76）规格见图32～33、表56。
垫 圈（粗制）（GB95-76）、垫 圈（GB97-76）
|
规格 表56
|
大垫圈（粗制）（GB96-76）、小垫圈（GB848-76）
|
注：１.优选系列：
标准号
|
GB95-76
|
GB96-76
|
GB97-76
|
GB848-76
|
d
|
20～36
|
12～30
|
2～30
|
2～24
|

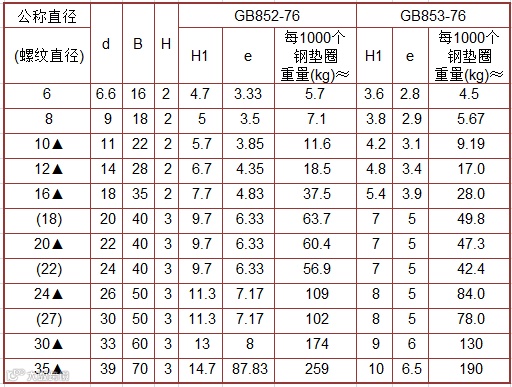

二、斜垫圈
2.标记示例：公称直径为10毫米，不经表面处理的工字钢用方斜垫圈：垫圈10，GB852-76。
3.带▲为优先选用系列。

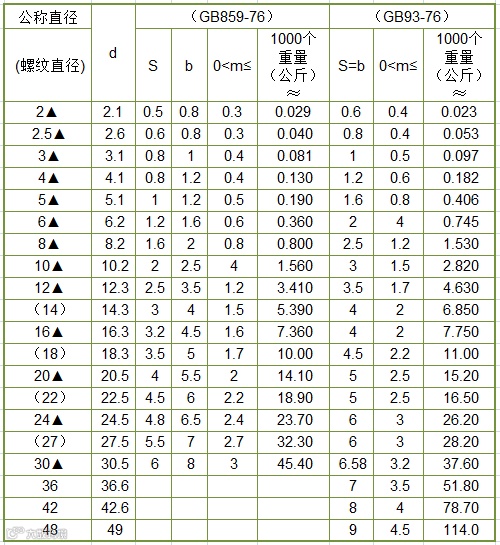

三、弹簧垫圈
2.标记示例：公称直径10毫米，热处理硬度HRC44～50，表面氧化的弹簧垫圈：垫圈10，GB93-76。
3.带▲为优先选用系列。
