56个典型电气控制线路图，图解电气控制，掌握电气线路分析

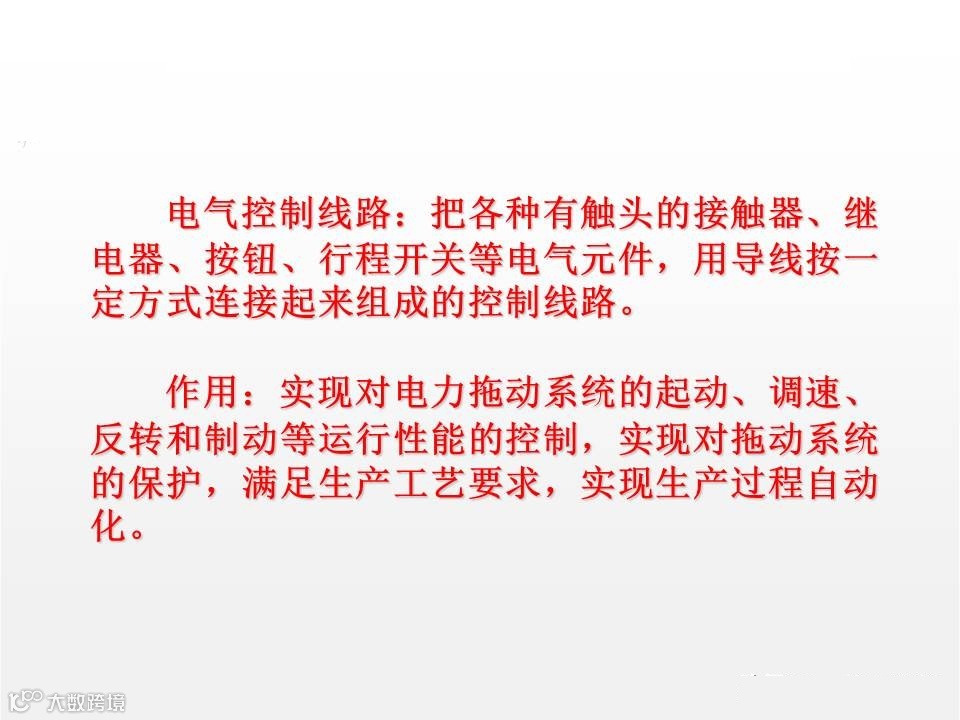

电气控制线路：把各种有触头的接触器、继电器、按钮、行程开关等电气元件，用导线按一定方式连接起来组成的控制线路。

作用：实现对电力拖动系统的起动、调速、反转和制动等运行性能的控制，实现对拖动系统的保护，满足生产工艺要求，实现生产过程自动化。
