盾尾密封试验台液压调姿系统的设计与研究
李净凯１，２，郭京波２，３，韩梦泽３，
葛骏４，齐浩然５，张子悦３，王大超３，李杰３
１．石家庄铁道大学交通运输学院
２．石家庄铁道大学省部共建交通工程结构力学行为与系统安全国家重点实验室
３．石家庄铁道大学机械工程学院
４．石家庄煤矿机械有限责任公司
５．北京兆维北广信通科技有限公司
世界上约70 %的水下隧道采用盾构机开挖。盾构机掘进时，通过盾尾密封系统将外界泥水与内部工作区隔离，一旦盾尾密封发生防水失效，外界泥 浆进入盾构机内部，将对施工进度和人员生命安全造成不可逆的影响。当前关于盾尾密封的测试与评价方法没有国标可供参考，国内与盾尾密封相关的研究较少，盾尾密封测试装置与真实施工的贴合度需进一步优化。
利用CAXA设计盾尾密封试验台液压调姿系统原理图，并对关键液压元件进行理论计算与选型；基于功率键和图理论，通过AMESim平台搭建液压仿真模型，对偏载状态下的油缸压力、流量、位移差进行仿真分析；最后，试制盾尾密封试验台样机并安装调试液压系统，进行偏载同步性试验。
1 液压系统设计与计算选型

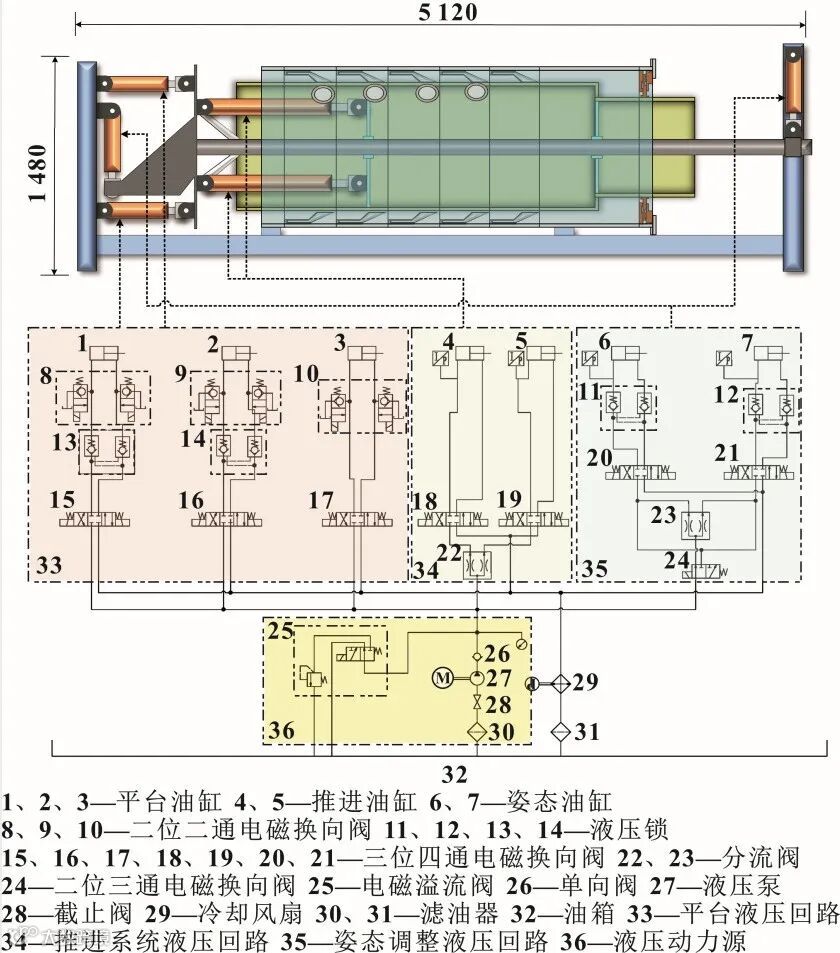

图1 液压原理
（1）液压动力源。由电机带动齿轮泵旋转提供液压油，采用电磁溢流阀进行调压和卸荷；
（2）平台液压回路。包含4根平台油缸，内筒作径向偏转动作时配合平台油缸伸缩，偏转结束后，平台油缸锁死；
（3）推进系统液压回路。采用双推进油缸并联，驱动推进油缸伸出推动内筒轴向移动，模拟盾构掘进；
（4）姿态调整液压回路。包含前姿态油缸和后姿态油缸，用于调整内筒与外筒的轴线夹角与同轴度。
2 数值仿真
基于功率键和图理论，使用AMESim软件对盾尾密封试验台液压调姿系统进行建模与仿真。

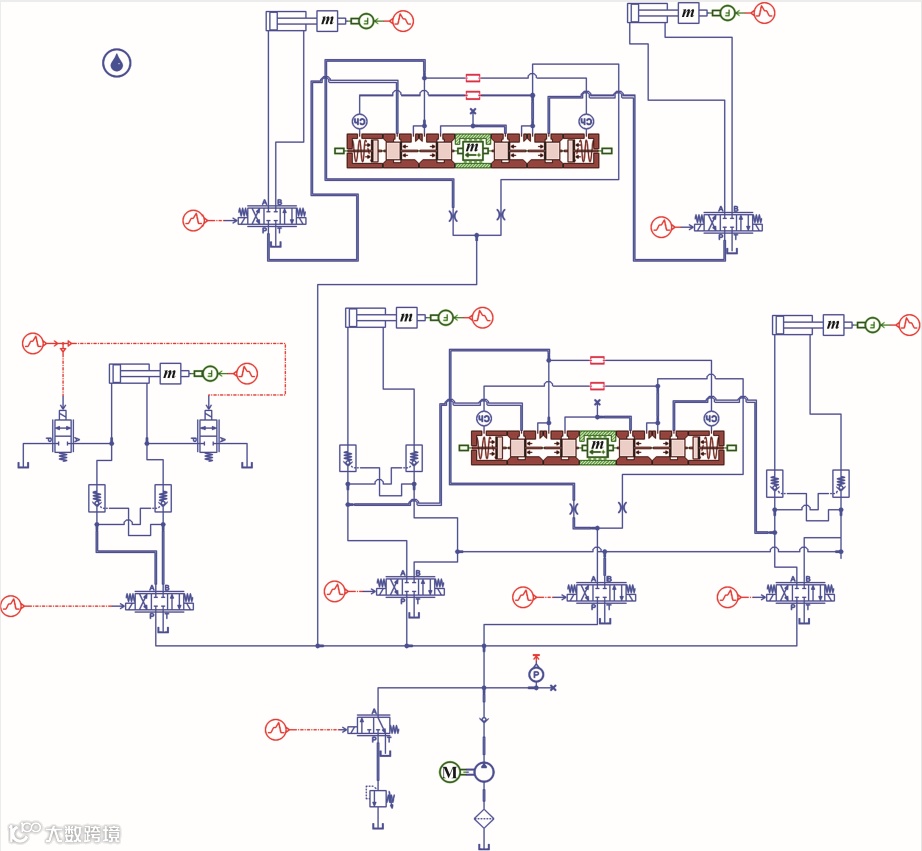

图2 液压系统仿真模型

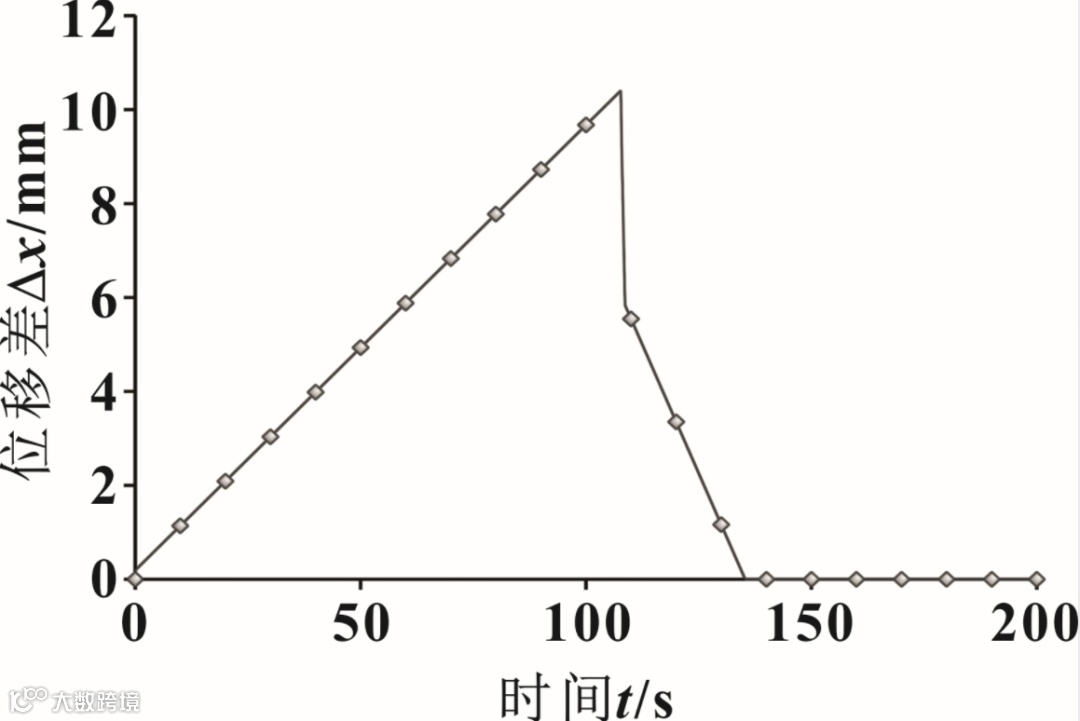

图3 推进油缸的位移差曲线

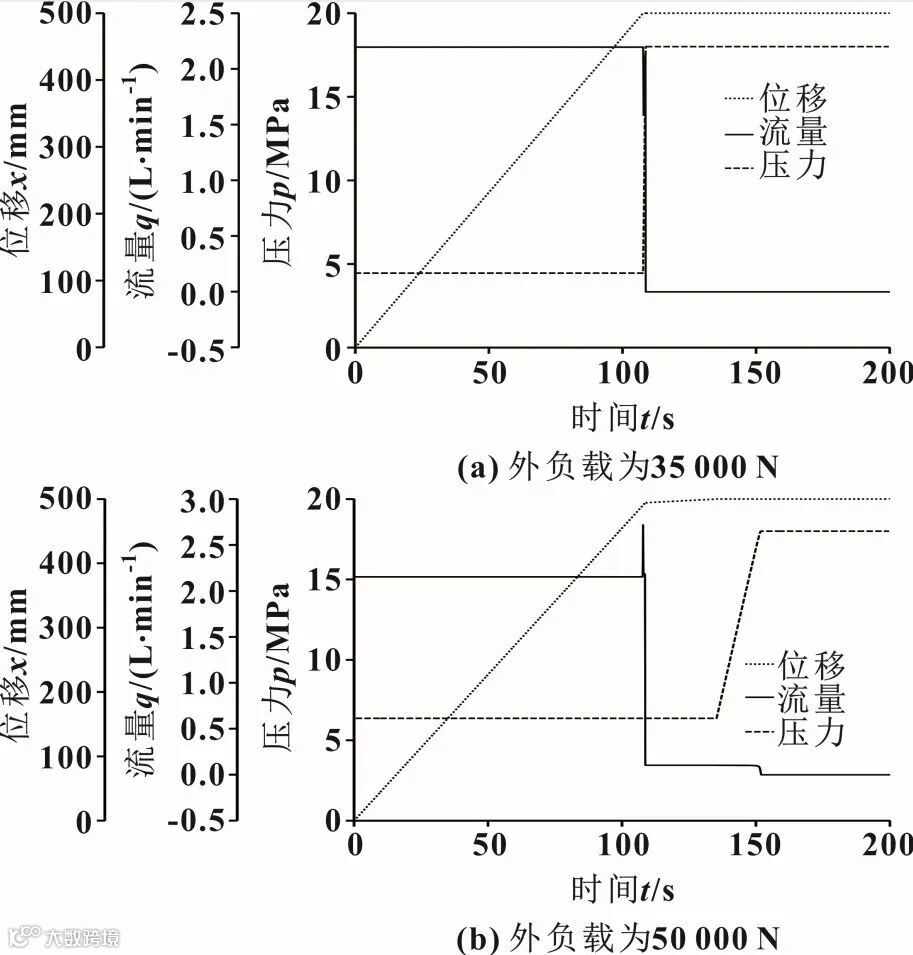

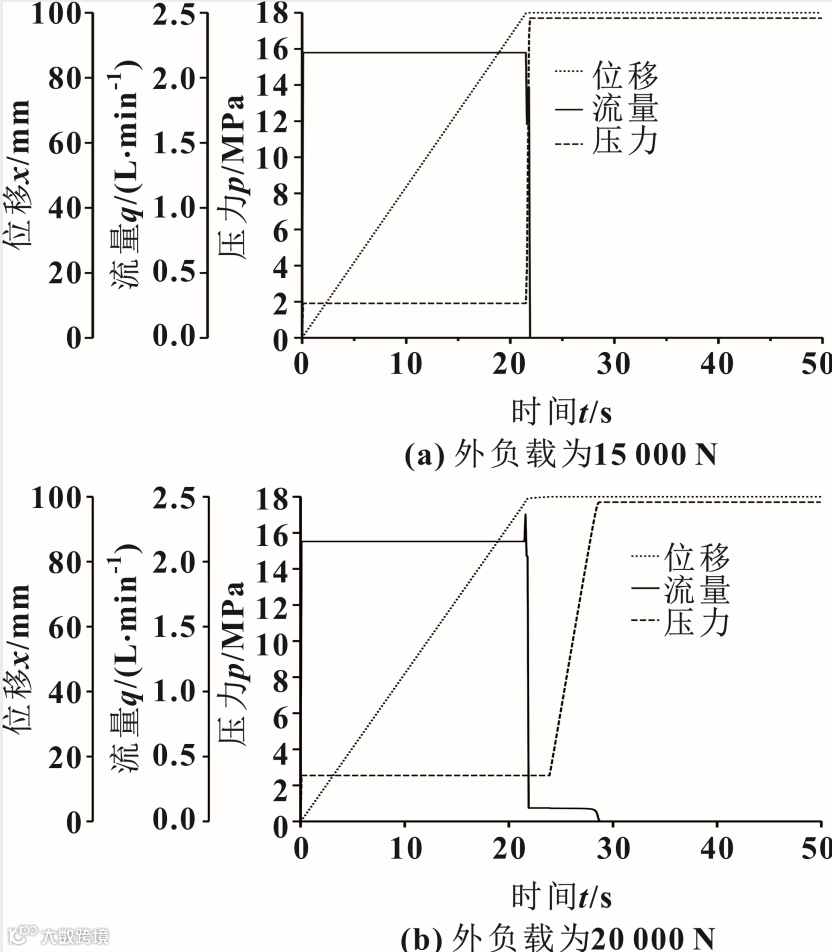

图4 推进油缸的压力、流量、位移曲线

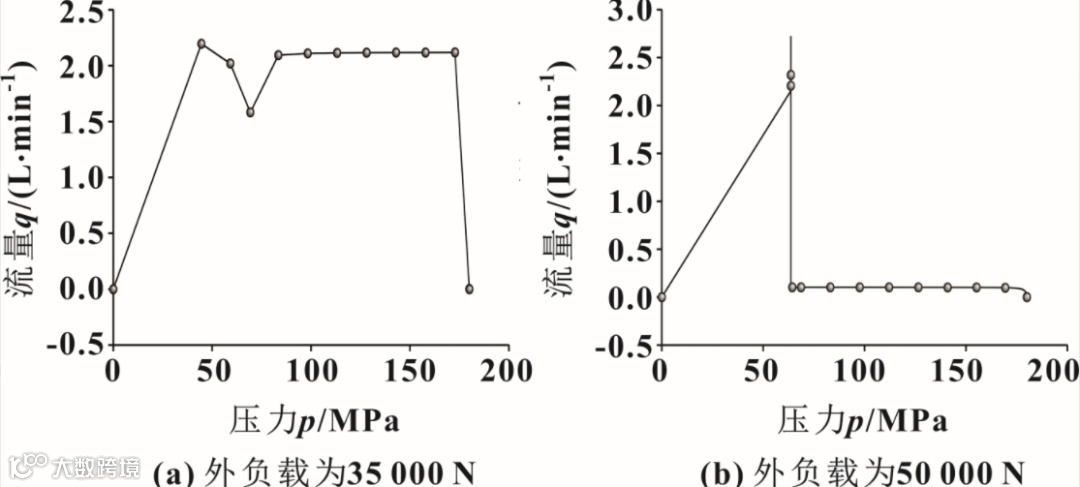

图5推进油缸的压力-流量特性曲线

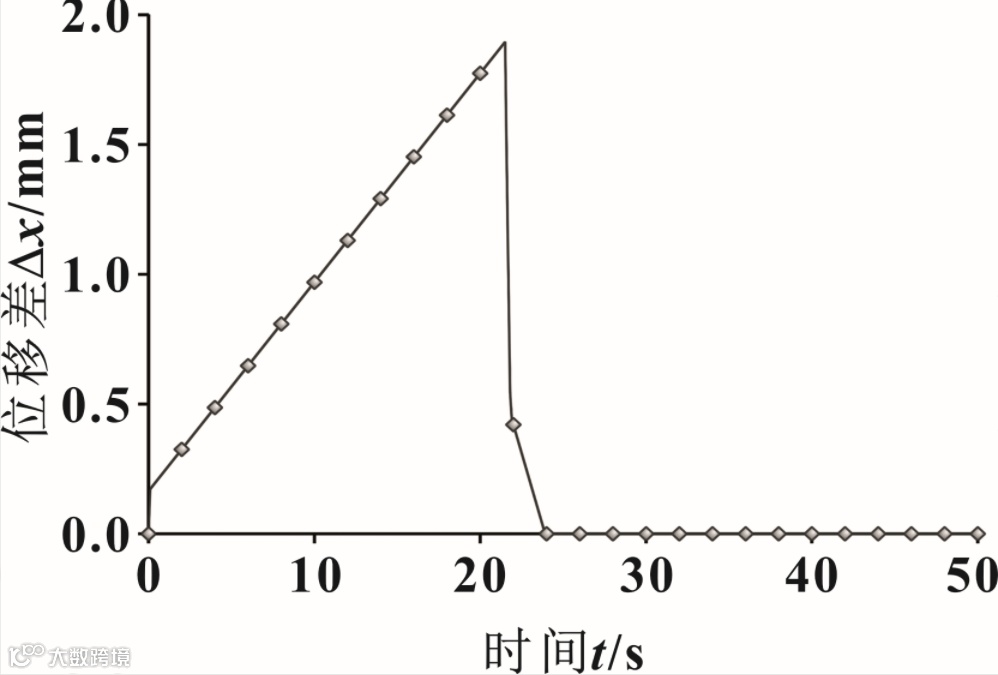

图6 姿态油缸的位移差曲线
图7姿态油缸的压力、流量、位移曲线
图8 姿态油缸的压力-流量特性曲线
3 模型试验

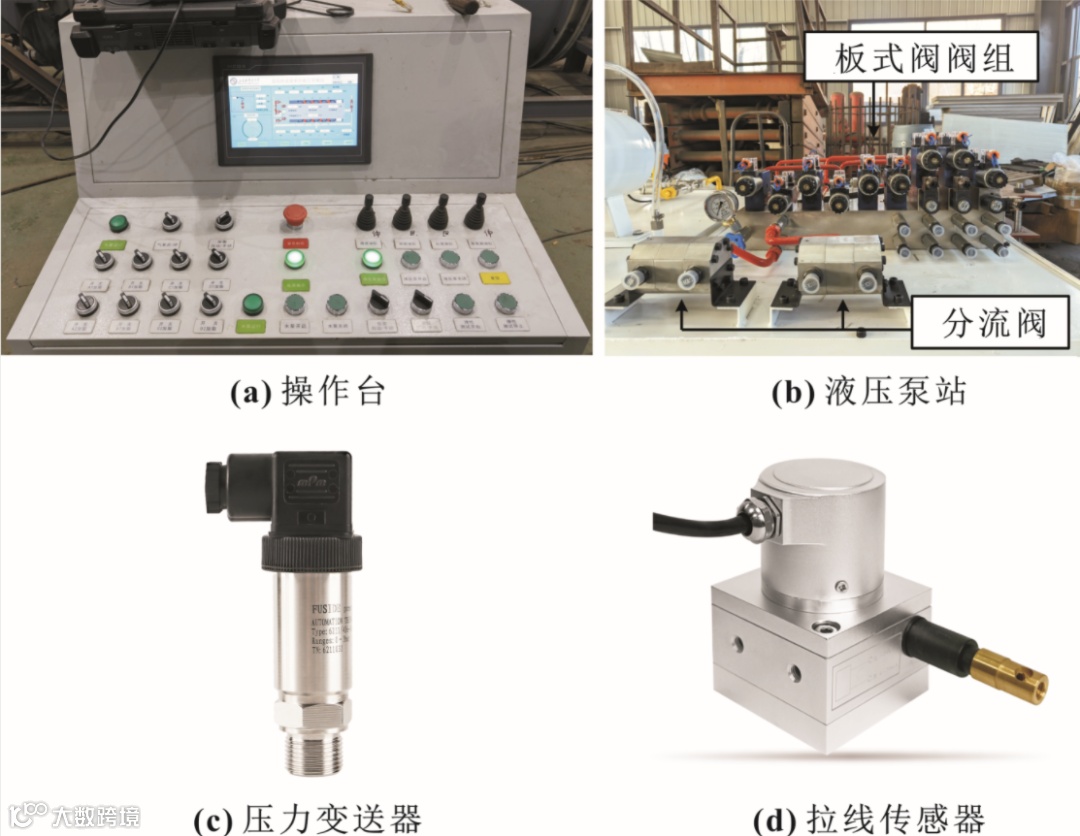

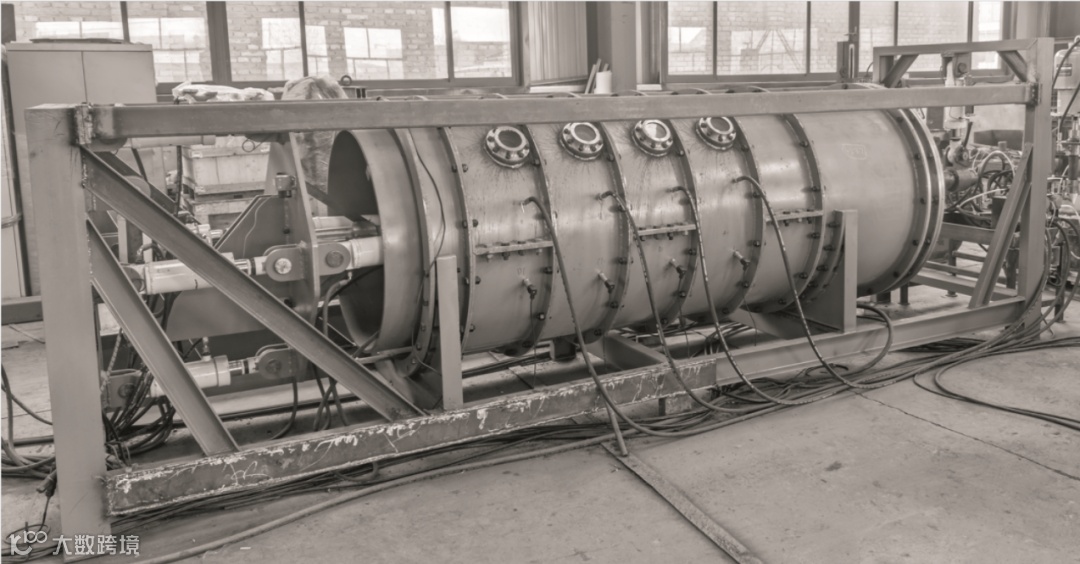

图9 试验平台及数据采集装置

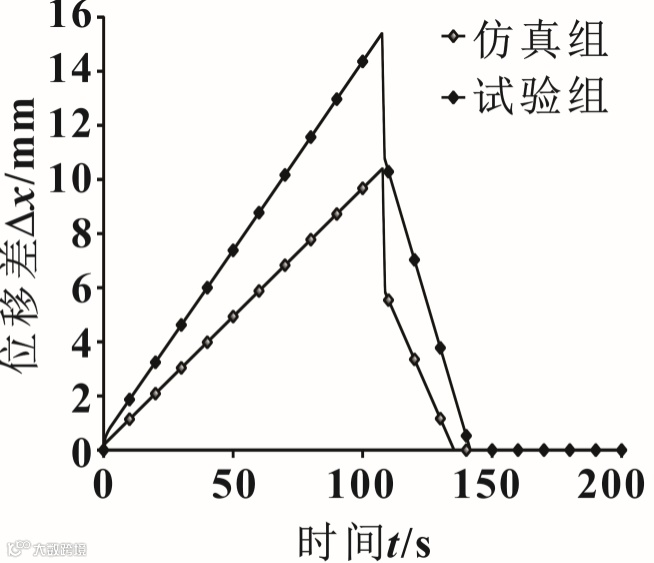

图10 推进油缸位移差

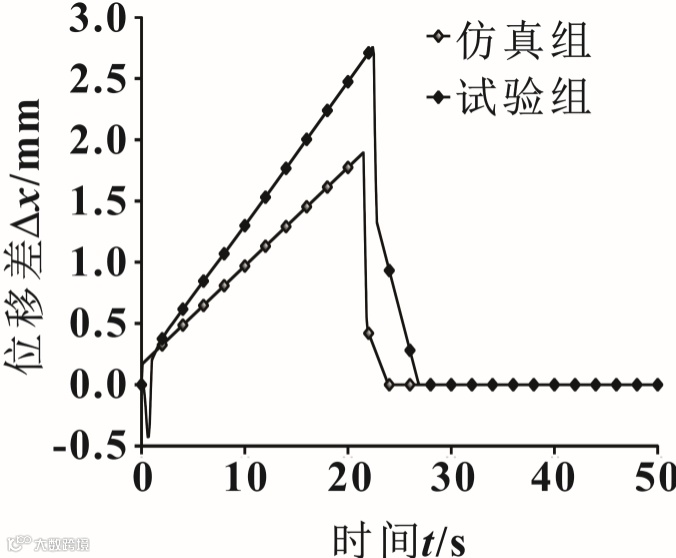

图11 姿态油缸位移差
根据试验结果可知：107 s时，推进油缸的试验组和仿真组推进油缸均达到最大位移差，验证了仿真模型的准确性，其中，试验组最大位移差为15 mm，比仿真组最大位移差大4.5 mm；推进油缸行程为500 mm，仅产生了15 mm的位移差，能够满足研究人员对试验设备的需求。姿态油缸位移差试验结果可知：试验组最大位移差为2.7 mm，仿真组最大位移差为1.9 mm，二者相差仅0.8 mm，进一步说明了仿真模型的可靠性。另外，试验组和仿真组油缸的位移差均较小，说明油缸的同步性好。
产生位移差的原因主要有：（1）双边负载相差较大；（2）液压泵、滑阀阀芯处均存在流量泄漏；（3）齿轮泵的流量脉动影响了油缸伸出速度。
（1）设计了盾尾密封试验台液压调姿系统。对液压泵、油缸等关键元件进行计算与选型，齿轮泵排量为3 mL/r, 电机选择四级电机，功率为1.5 kW，油缸缸径为100 mm，杆径为55 mm。
（2）在液压系统中，通过使用分流阀可实现油缸的同步动作。分流阀具有压力补偿和流量等分的特点，当双侧油缸负载不同时，分流阀的滑阀阀芯在压力和弹簧力双效作用下滑动，调整双侧通流截面面积，将输入流量等分后再流向两侧油缸。
（3）AMESim仿真结果显示：不同负载下推进油缸和姿态调整油缸的同步精度符合设计要求。当推进油缸双边负载分别为35000 、50000 N时，最大位移差为10.5 mm；当姿态油缸双边负载分别为15000、20000 N时，最大位移差为1.9 mm。
（4）现场试验结果表明：对油缸施加与仿真相同的负载，控制双缸同步伸出，负载较小的油缸先到达极限位置，此时推进油缸最大位移差为15 mm，姿态油缸最大位移差2.7 mm，满足试验台的使用要求，且最大位移差出现的时间与仿真结果吻合，证明了盾尾密封试验台液压调姿系统的可行性和仿真模型的准确性。
