图示注解作业标准
一、 作业方法
1. 各种常见孔的注解方法,设计者需按范例书写,不得私自改变书写顺序或省去某些项.在有间隙要求时需写出间隙值,无间隙要求时,圆孔不写C+0,异形孔写明C+0.
2. 板件图中要标注孔的代号并在注解中写明孔的大小,所放间隙及公差要求.加工方法由加工单位根据尺寸及形位公差确定,设计者不需要注解加工方法.
3. 导柱孔、定位销孔、固定销孔和消孔、逃孔在图上以实际尺寸绘出,加工单位不再加间隙.
4. 图面所指间隙均指单边间隙,如标双面间隙需作特别说明.
5. 当同一个孔中各部分所放间隙不一致时,需用影线标明或直接将间隙放在图元上,并在注解处注明.
6. 英文注解“UNLESS OTHERWISE SPECIFIED OTHER HOLES MUST BE MADE SHARP CORNER AND HAVE THE ESCAPED LINE WIRELINE”的意思是:除特殊标注外,其它孔全部清角消线头. 对作了以上标注的模板中不清角及不消线头的孔,在注解中需要单独注明.
7. 当需要在沉头内攻牙时,书写方式如:M6 CB TOP M8 TAP TOP DEP 20.

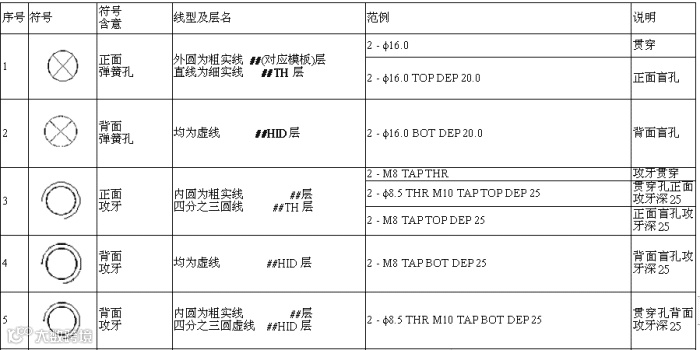

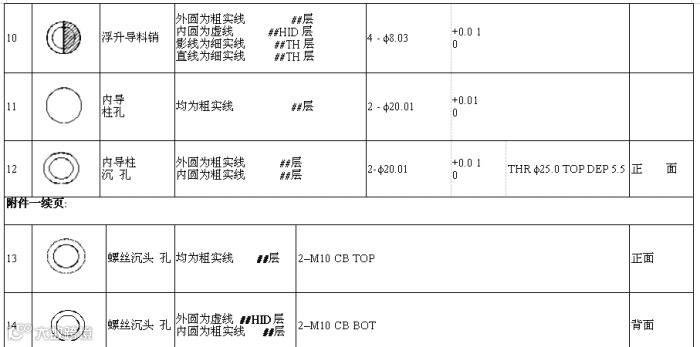

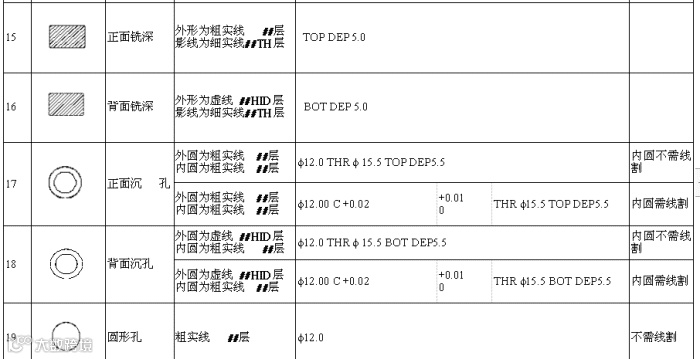

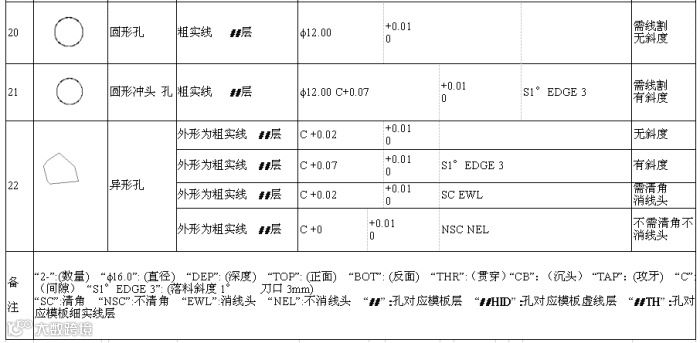

附件一 板零件图中常见孔的标准画法及其含意
