在工程技术领域，制图是沟通设计与制造的重要桥梁。为确保图纸的标准化、规范化和易读性，国家制定了一系列制图标准。这些标准涵盖了图纸幅面、比例、字体、图线及尺寸标注等多个方面，旨在提升制图效率，促进技术交流。
1. 图纸幅面与标题栏

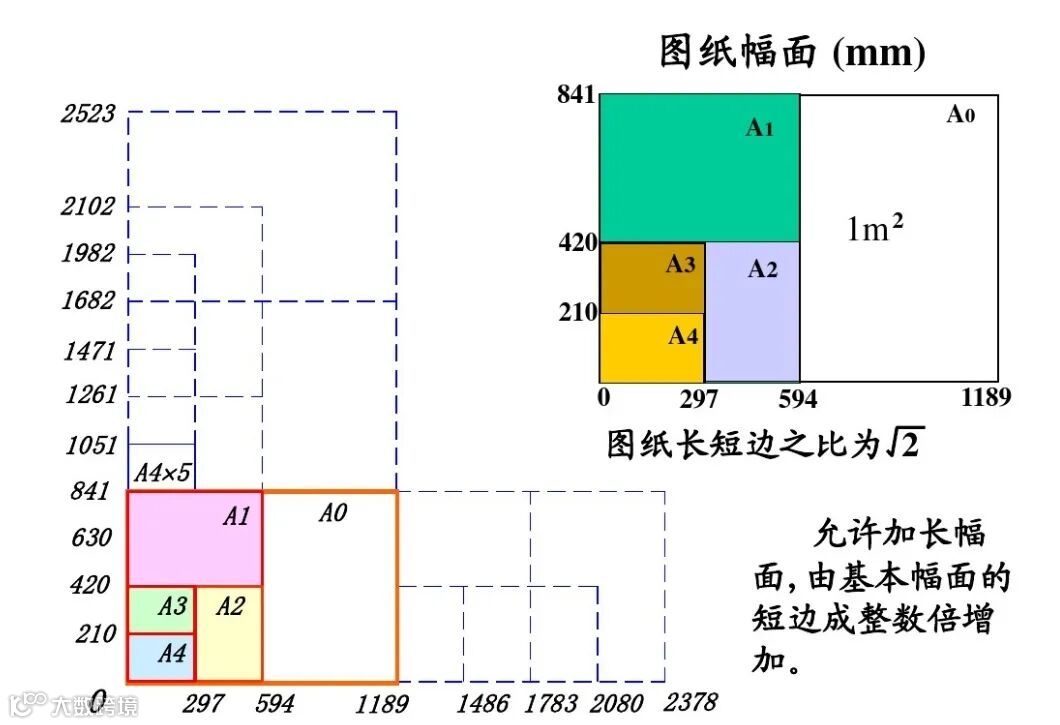

图纸幅面按照国家标准（GB/T 14689-1993）分为A0至A4等多种规格，每种幅面均有固定的尺寸和长宽比（通常为2:1）。

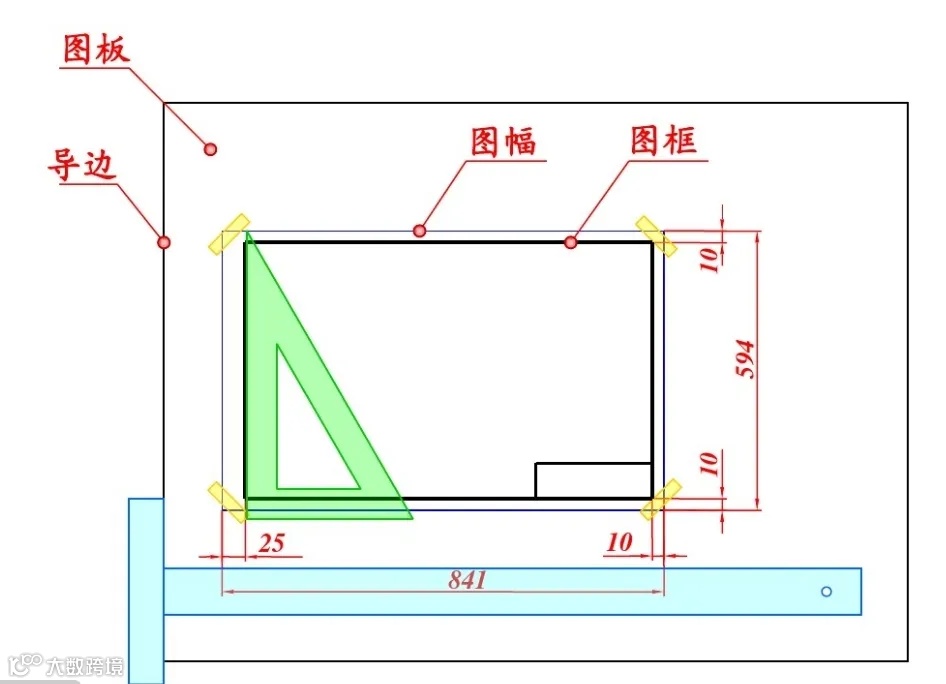

根据实际需要，图纸幅面可按规定进行加长，加长幅面以基本幅面的短边成整数倍增加。标题栏则位于图纸右下角，用于填写设计单位、图名、比例、日期等关键信息，是图纸不可或缺的组成部分。
2. 比例
比例是图形尺寸与实物尺寸之间的比值，是制图中的核心要素之一。国家标准（GB/T 14690-1993）规定了多种比例系列，包括原值比例、放大比例和缩小比例。在选择比例时，应根据图形的复杂程度和表达需求进行合理选择，确保图纸既能清晰表达设计意图，又便于施工制造。
3. 字体与图线
字体是图纸信息传达的重要载体，其规范性和清晰度直接影响图纸的阅读效果。国家标准（GB/T 14692-1993）对汉字、数字、字母等字体的书写方式和字高进行了详细规定。汉字应写成长仿宋体，字母和数字则可选择斜体或直体。图线是构成图形的基本元素，包括实线、虚线、点划线等多种类型，每种线型均有其特定的用途和画法要求。
4. 尺寸标注
尺寸标注是图纸中至关重要的部分，它直接决定了物体的实际大小。尺寸标注由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个部分组成。在标注尺寸时，应严格遵守国家标准规定，确保尺寸标注的准确性和规范性。同时，还应注意尺寸线的位置、方向和长度等因素，以保证尺寸标注的清晰可读。
制图工具与仪器的使用方法
制图过程中，离不开各种制图工具和仪器的辅助。熟练掌握这些工具和仪器的使用方法，对于提高制图效率和质量具有重要意义。常见的制图工具有铅笔、直尺、圆规、三角板等；而常用的仪器则包括绘图仪、扫描仪、打印机等。
在使用这些工具和仪器时，应注意以下几点：
熟悉工具和仪器的性能和特点，掌握正确的使用方法和技巧。
保持工具和仪器的清洁和干燥，避免损坏和锈蚀。
在使用过程中，要注意安全和稳定，避免发生意外事故。
几何作图基础
几何作图是制图的基础和核心部分，它涉及到各种基本图形的绘制方法和技巧。在几何作图过程中，应注意以下几点：
掌握基本图形的绘制方法，如直线、圆、圆弧、多边形等。
熟悉各种几何作图工具的使用方法和技巧，如直尺、圆规、量角器等。
在作图过程中，要注意精度和规范性，确保图形的准确性和美观性。
综上所述，制图基础知识是工程技术领域不可或缺的重要组成部分。通过学习和掌握制图标准、制图工具和仪器的使用方法以及几何作图基础等知识，可以提高制图效率和质量，为工程设计和施工制造提供有力支持。
