▶论文导读 | 杨华勇院士团队：面向非道路移动机械的阀口独立控制系统综述

液压系统因功率密度高、输出力大等特点被广泛应用于各行各业，但同时也面临能源效率低的问题。随着全球对双碳目标的需求，提高液压系统的能量效率变得尤为重要。阀口独立控制系统（IMCS）打破传统液压阀的进出阀口结构耦合，通过引入额外的控制自由度、拓展工作模式（如图1所示），提高系统的控制灵活性；通过改变流量路径实现能量回收与再生，显著降低能耗。此外，IMCS引入了电子传感器和软件编程控制，进一步提高了液压系统的智能化水平。尽管IMCS具有上述优点，仍需面向市场化大规模应用进行技术攻关。本文回顾了IMCS面临的挑战，以及应对这些挑战的关键对策。

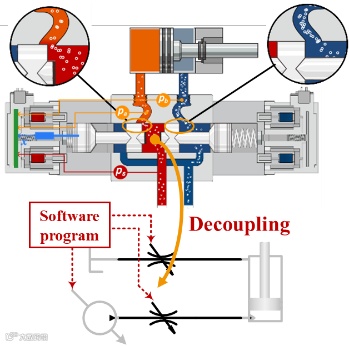

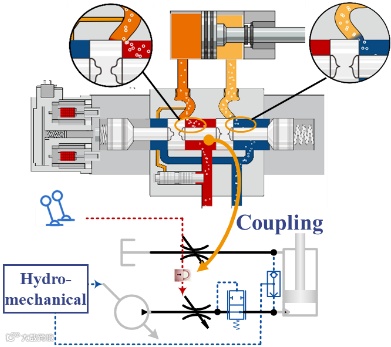

(a) 传统阀控系统      (b)阀口独立控制系统

图1 传统阀控系统与阀口独立控制系统的对比

液压阀的流量控制受阀芯位移、阀口压差和温度等多种参数影响，各类参数的非线性和不确定性导致流量控制过程复杂。目前液压阀常用的流量控制方法包括：①自适应控制：通过在线参数估计，自适应调整控制参数，提高控制精度；②自动标定方法：使用基于神经网络的流量软测量方法，通过全局敏感性分析和小波滤波器排除噪声干扰。上述方法可实现通用液压阀的流量控制，但液压阀在大流量控制和流量微调方面仍面临困难，为此，已有研究人员设计了图2所示的扰动补偿和非线性流量修正策略，使流量能够跟踪期望值，实现了稳态负载下控制误差的大幅下降。

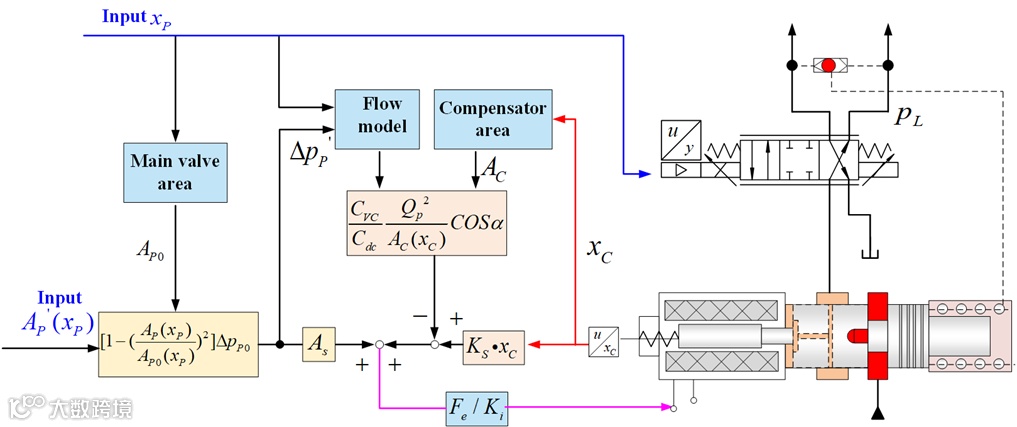

图2 改进流量控制的新型液压阀配置(Wang et al., 2023)

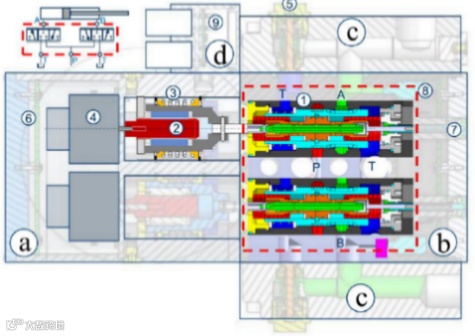

传统液压阀通过先导级驱动控制主阀芯，以实现对主阀的控制。其中，IMCS因对液压阀的动态性能要求更高，需要先导级具备更快的响应速度和更高的控制精度。为此，现有的解决办法是先导级采用双两位三通阀、高速开关阀或电动驱动器。双两位三通阀的设计可减少先导阀中位死区和运动质量、提高控制灵活性，高速开关阀可实现快速的油路切换，如图3所示的电动驱动器能进一步提高系统的响应速度和控制精度。

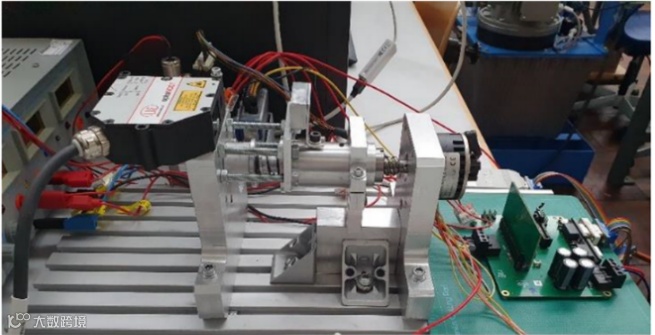

图3 使用步进电机的紧凑型液压阀先导驱动模块(Niebergall and Ziegler, 2024)

通过机械臂作业的移动装备，如挖掘机、起重机和混凝士泵车，臂架结构刚度低，易导致振荡。此外，IMCS为了提高能量效率，采用增大阀口开度或差动回路的方法，导致系统阻尼和固有频率降低，进一步加剧振荡。为此，现有研究采用主动阻尼补偿方法，通过反馈的系统振动特性、调整阀口开度等控制量。振动反馈类型主要包括加速度反馈和动态压力反馈，如图4所示。与加速度反馈相比，动态压力反馈因成本低、安装灵活和可靠性高等特点应用更为广泛。对于某些可预测的系统振荡，部分研究人员通过轨迹规划，采用前馈控制方法设计更平滑的轨迹，减少系统振荡。

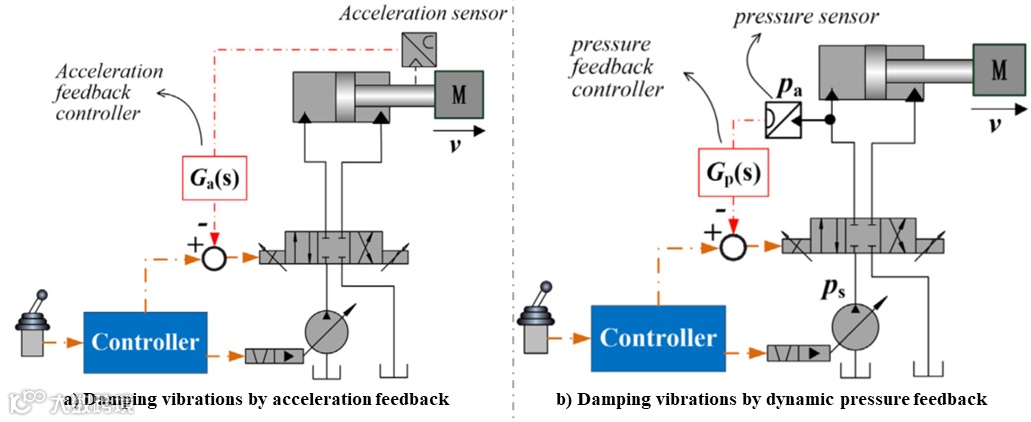

图4 不同反馈方式的主动阻尼补偿方法(Ding et al., 2017)

IMCS通过灵活的多种工作模式切换以提高能效，但模式切换过程的不连续性产生剧烈冲击。为此，可以采取以下3种方法来预防或减少冲击：①预防性切换，为典型运动和负载预定义合适的流量模式，防止运动中的模式切换；②离散切换，通过改进回路布局等硬件结构、优化传统离散切换控制策略减少切换冲击；③连续切换，通过同时激活多个阀工作，实现连续模式切换，但可能会引入额外的节流损失。

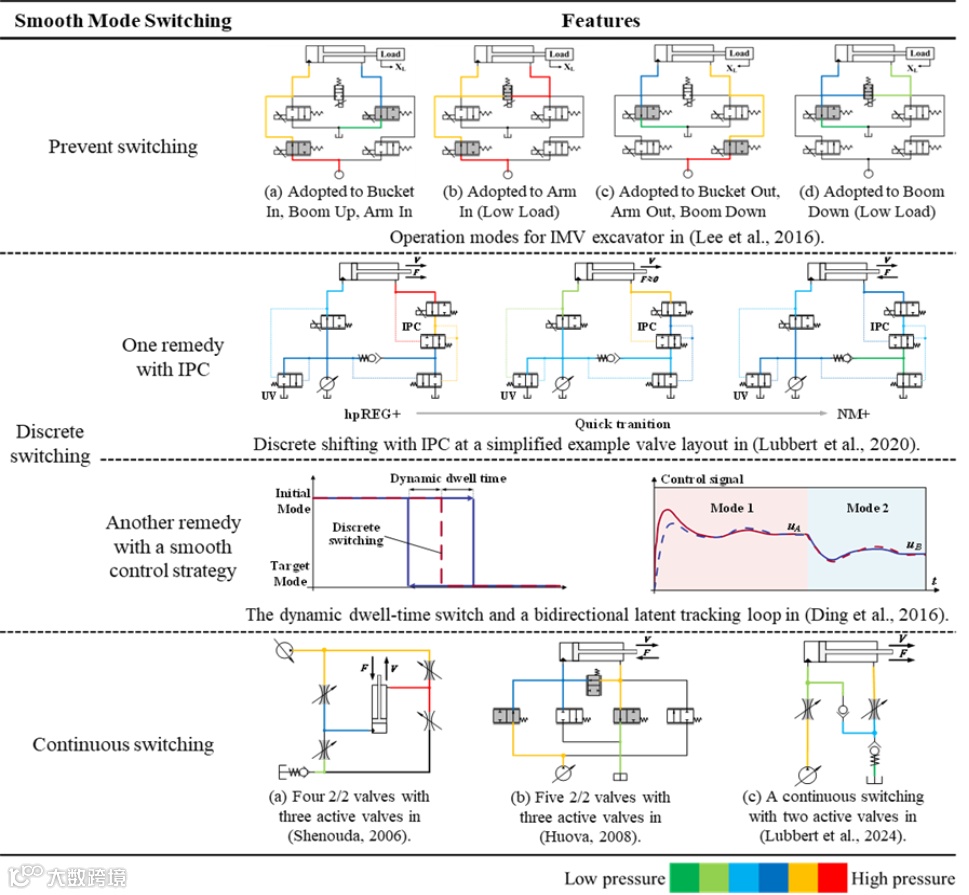

表1 平滑模式切换的主要方法

IMCS引入的电子反馈和复杂控制策略降低了其系统安全性，为此，国内外学者在故障诊断与容错方面进行了大量研究工作，目前广泛应用的控制策略主要可以分为两类：故障检测/诊断和故障容错控制。对于故障检测与诊断，研究人员大多采用基于模型的方法（如自适应鲁棒观测器）和数据驱动的方法（如神经网络）。对于故障容错控制，研究人员利用多控制自由度和多控制模式，在线重构控制器或重建反馈信号，实现了传感器故障和阀故障的容错控制。

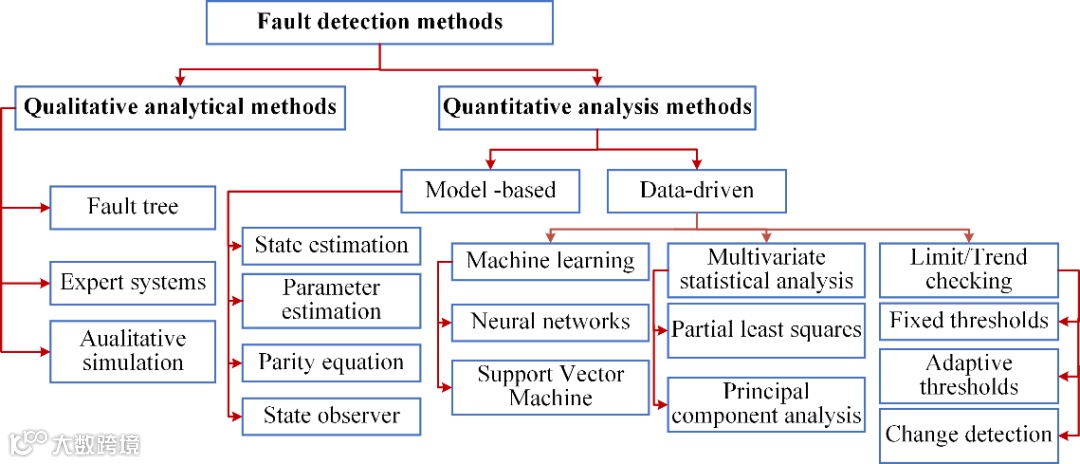

图5 先进的故障诊断方法

与传统的液压系统相比，阀口独立系统独特的回路结构增加了控制自由度和信息感知，实现了高能效、强兼容性和优异的控制性能。然而，这些特点也对元件和系统控制工作提出了更高的要求。尽管市场上已有许多阀口独立控制多路阀及其液压系统，但此系统在工程应用中仍存在一些亟待解决的难题。因此，本文回顾了阀口独立控制技术面临的挑战，以及应对这些挑战的关键对策与未来发展趋势，重点总结了流量控制、先导驱动、主动阻尼控制、平滑模式切换以及故障诊断和容错的主要进展，并进行了相关讨论。
