1．调压溢流作用

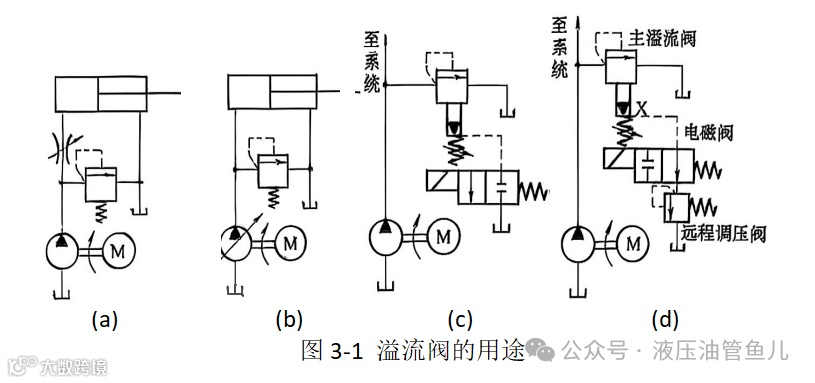

在采用定量泵供油的液压系统中，为了满足工作负载的需要，液压系统需要一定大小的压力值，系统需要“调压”，即需要确定液压泵的最高使用工作压力；另一方面当执行元件不需要那么多的流量时，而定量泵供给的流量一定，只有通过溢流阀溢去多余的油液并将其排回油箱，否则因为流量多余系统压力会升得很高。因此在定量泵液压泵源系统中，溢流阀起“调压”“限压”“溢流”作用，如图3-1（a）所示。
2．安全保护作用
在变量泵作动力源的液压系统中，泵的流量一般随负载可自行改变，不太会有多余流量，其工作压力由负载决定，只在压力超过某一预先调定的压力时，溢流阀才打开溢流，使系统压力不再升高，保护系统，避免过载，起安全保作用，如图3-1（b）所示。
3、按需要使泵升压或卸荷
此时的液压系统中采用电磁溢流阀，如图3-1（C)所示，当电磁铁通电时，溢流阀外控口通油箱，因而能使泵卸荷。
4．远程调压与双级调压
图3-1（d）中，在一个便于操作的位置装一远程调压阀，先导式主溢流阀的外控口X （远程控制口）与远程调压阀（调压较低的溢流阀）连通，即主溢流阀阀芯上腔与外控口X 相通，当电磁阀不通电时，所调油压只要达到远程调压阀的调整压力，主阀阀芯即可抬起溢流（其先导阀不再起调压作用）、即实现远程调压。当电磁阀通电左位工作时，由主溢流阀调压，当电磁阀通电右位工作时、由远程调压阀调压，即液压系统有两种工作压力，称为双级调压。
5、多级压力控制

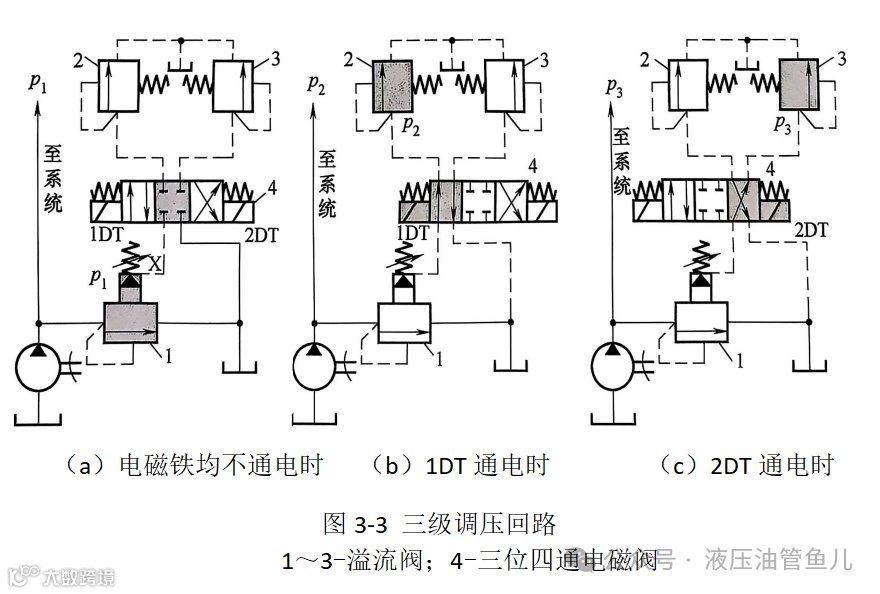

如图3-3所示，主先导式溢流阀1的控制油口X后接一个三位四通电磁阀4，电磁阀A、B两口分别各又接一个调压阀（直动式溢流阀）2与3，当三个溢流阀1、2、3分别调节成不同的压力P1、P2、P3时，便可对系统进行三级调压。注意P2、P3要低于P1，否则不起作用。
