VectWorks 3.0电性能测试软件专业、精准、高效 提供从研发到生产的全流程测试解决方案 满足ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024、MBN LV124-1 2013、 MBN LV148 2013、 VW 80000 2021等标准要求 |
软件概述
VectWorks电性能测试软件是绿测科技基于GtestWorks自动化测试平台而开发的一款软件，其引擎基于动态测试脚本执行，这种基础架构便于轻松、直接配置测试序列，无需关心如何远程控制仪器的特定知识，只需配置所要测试的项目及试验等级，具备很高的灵活性。
软件为用户提供符合标准的测试模版，可进行远程参数设置、数据获取、波形编辑、配置导入导出、报告查看等等，实现复杂测试的自动化。
闭环动态测试
支持高低压叠加纹波测试
兼容双极性电源与功放架构
产品特色
自动化闭环测试
一键设置/执行标准要求，完成自动化测试
遵照标准校验要求(含纹波Vpp、lpp监控)
多标准支持
支持多标准切换测试
提供参数配置指引
多仪器控制
兼容性高，支持多仪器组合控制
支持自定义配置仪器
远程参数配置
支持远程参数配置
测试配置导入导出
账号权限管理
支持账号权限管理
管理员账号可自定义测试参数
报告生成
一键生成测试报告
可导出PDF、CSV、Word、Excel等格式
应用场景
汽车零部件
动力系统部件、底盘系统部件、车身电子部件等
纹波注入 电源变动
自动化测试
EOL测试、研发验证测试、可靠性测试等
测试序列执行 数据分析 设备监控
测试标准
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VW80000:2021测试能力
|
|
|
|---|---|
E-01 Long-term overvoltage |
|
E-02 Transient overvoltage |
|
E-03 Transient undervoltage |
|
E-04 Jump start |
|
E-05 Load dump |
|
E-06 Ripple voltage |
|
E-07 Slow decrease and increase of the supply voltage |
|
E-08 Slow decrease, quick increase of the supply voltage |
|
E-09 Reset behavior |
|
E-10 Brief interruptions |
|
E-11 Start pulses |
|
E-12 Voltage curve with vehicle electrical system control |
|
E-13 Pin interruption |
|
E-14 Connector interruption |
|
E-15 Reverse polarity |
|
E-16 Ground potential difference |
|
E-17 Short circuit in signal cable and load circuits |
|
E-18 Insulation resistance |
|
E-19 Quiescent current |
|
E-20 Dielectric strength |
|
E-21 Backfeeds |
|
E-22 Overcurrents |
|
E-23 Equalizing currents of multiple supply voltages |
|
E-24 ON/OFF durability testing |
|

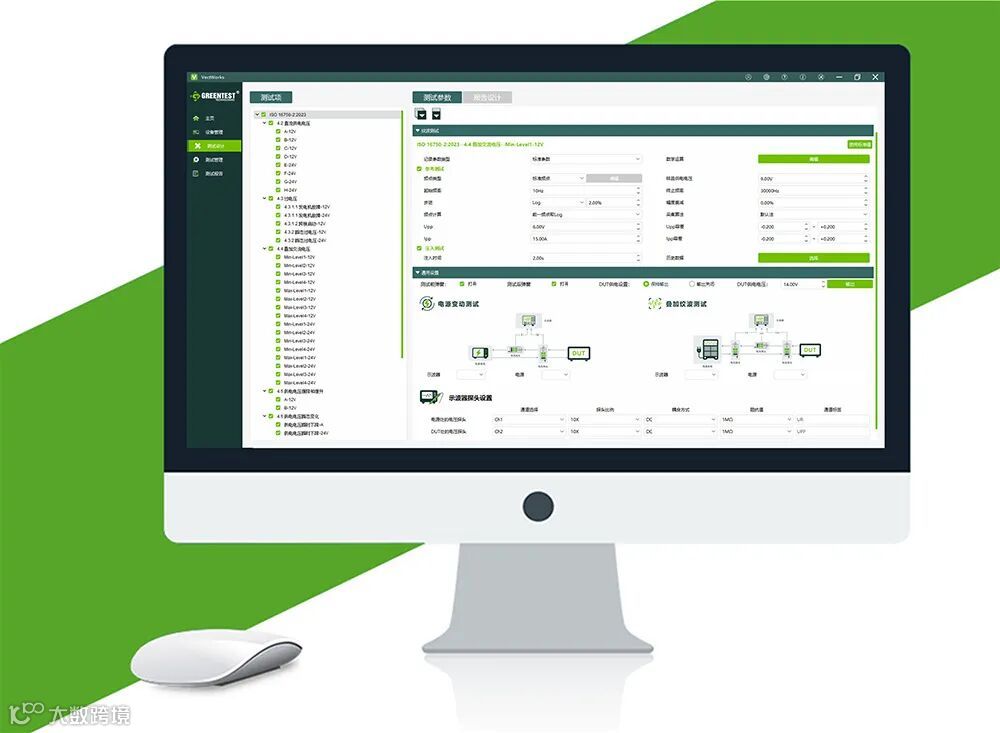

软件界面

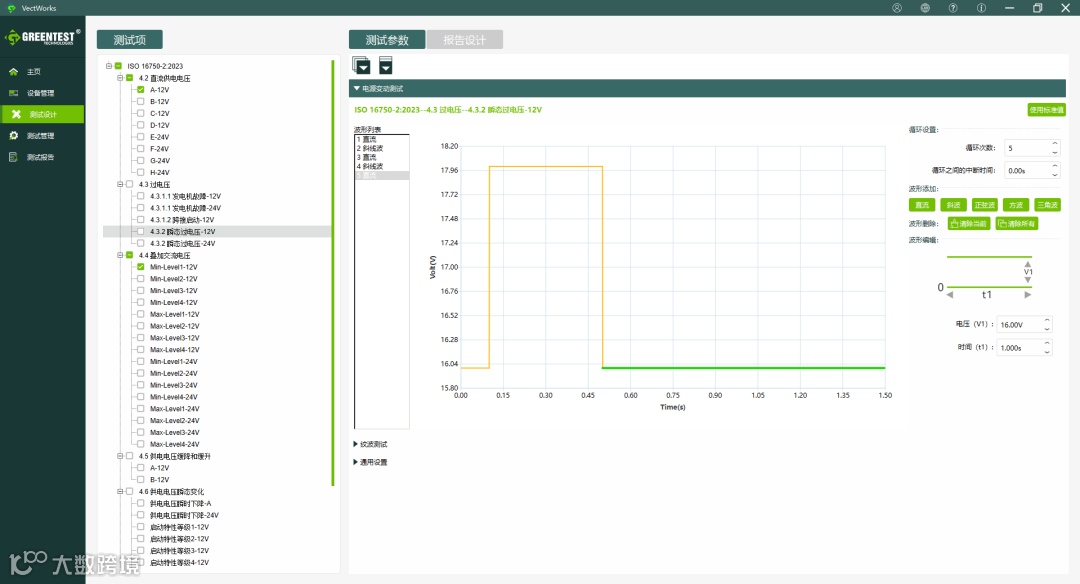

电源变动测试
• 多参数设置
支持电压幅值、边沿时间（上升/下降）、持续时间等关键参数独立设置，覆盖信号时序与电气特性的精细化调控。
• 多波形输出
涵盖直流（DC）、正弦波、三角波、方波等标准波形，满足多样化信号模拟需求。
• 波形序列编辑
支持不同波形在时域的无缝拼接，通过可编程序列实现复杂波形合成，确保过渡相位连续性与输出稳定性。

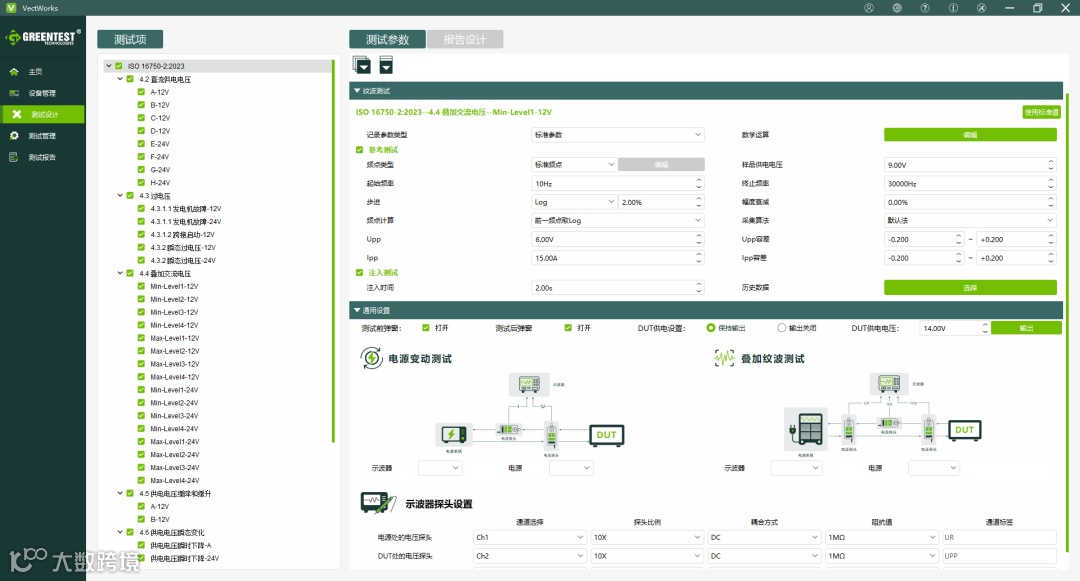

叠加纹波测试
• 闭环动态测试
集成实时监控与动态反馈机制
• 覆盖高压、低压测试
支持高低压叠加纹波测试
• 多架构兼容
兼容双极性电源与功放架构方案
• 标准符合性
完全遵照ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024校验要求（含Upp/Ipp监控）

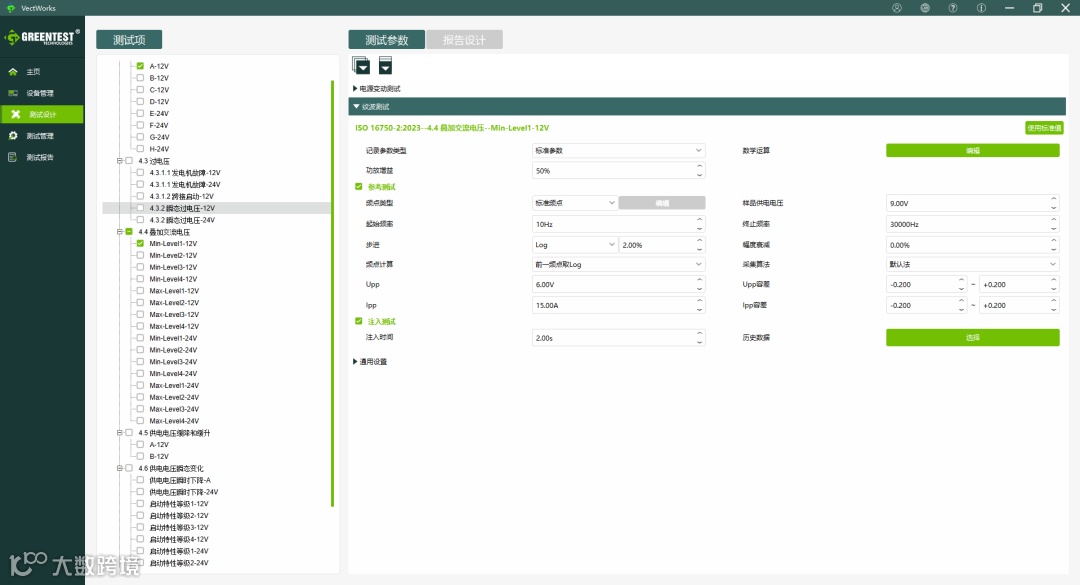

自定义参数配置
• 导入导出
可导入导出测试配置和测试数据，支持Word、PDF、Excel、CSV等多种格式
• 标准化的测试模版
内置符合多种标准的测试配置模版，测试模版可自定义修改
• 环境设备集成
支持集成温湿度环境试验箱等设备，实现环境控制-电气特性一体化测试
关于绿测科技
ABOUT GREENTEST
广州绿测电子科技有限公司（简称：绿测科技）成立于2015年11月，是一家专注于耕耘测试与测量行业的技术开发公司。绿测科技以“工程师的测试管家”的理念向广大客户提供专业的管家服务。绿测科技的研发部及工厂设立于广州番禺区，随着公司业务的发展，先后在广西南宁、深圳、广州南沙、香港等地设立了机构。绿测科技经过深耕测试与测量领域多年，组建了一支经验丰富的团队，可为广大客户提供品质过硬的产品及测试技术服务等支持。
绿测科技主要提供的业务范围：软硬件产品开发、测试系统开发与集成、电性能及无线通信实验室的规划与建设、产品标准的解读与产品测试的咨询服务等等。
绿测科技主要面向的服务领域：新能源与电动汽车、功率半导体芯片及模块、工业自动化设备及产线、无线通信与车联网、有源医疗器械行业等等。
绿测科技目前公司现有核心技术人员约15名，研究生比例超过20%，本科及以上比例超过90%。开发人员擅长C++ 软件及FPGA系统开发。应用技术人员擅长电磁兼容测试(EMC)系统组建、电磁兼容电波暗室设计与规划等。
绿测科技在功率半导体及新能源电动汽车、医疗器械行业的不断沉淀，拥有发明专利一项、实用新型/软著等专利技术十余项，并在2022年取得“高新技术企业”证书，2024年取得“创新型中小企业”以及2025年“专精特新中小企业” 称号，同期公司也通过了“ISO9001:2005”、“GB/T 24001-2016”、“GB/T 45001-2020”等相关的认证。
