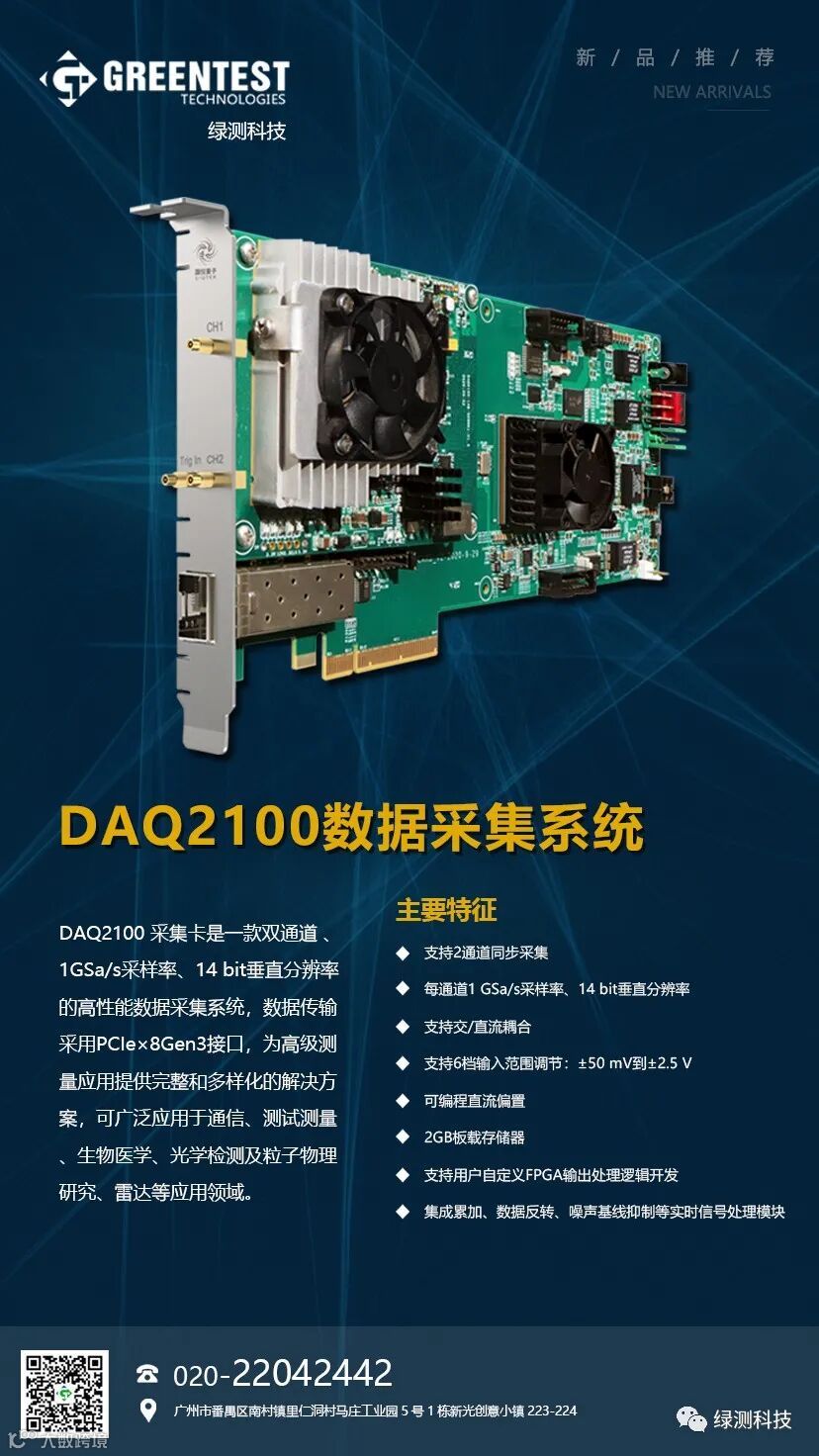

DAQ2100采集卡是一款双通道、1GSa/s采样率、14bit垂直分辨率的高性能数据采集系统，数据传输采用PCIe×8 Gen3接口，为高级测量应用提供完整和多样化的解决方案，可广泛应用于通信、测试测量、生物医学、光学检测及粒子物理研究、雷达等应用领域。
产品特征
支持2通道同步采集
每通道1GSa/s采样率、14bit垂直分辨率
支持交/直流耦合
支持6档输入范围调节：±50mV到±2.5V
可编程直流偏置
2GB板载存储器
支持用户自定义FPGA输出处理逻辑开发
集成累加、数据反转、噪声基线抑制等实时信号处理模块。
产品应用
雷达/激光雷达
通信及信号分析
超声无损检测
光学相干层析
光谱分析
高性能成像
时间飞行质谱
粒子物理
技术参数
参数名称 |
参数 |
信号输入通道数 |
2 |
接口类型 |
SSMC |
输入阻抗 |
50Ω |
输入耦合方式 |
AC/DC耦合 |
输入信号范围 |
±2.5V、±1V、±0.5V、±0.25V、±0.1V、±0.05V |
采样率 |
1GSa/s |
ADC位数 |
14bit |
ENOB |
≥8bit |
通道带宽 |
DC-500MHz |
每通道存储深度 |
512Mpts |
触发输入 |
|
触发输入通道数 |
1 |
接口类型 |
SSMC |
输入阻抗 |
50Ω |
信号电平 |
0~5V |
灵敏度 |
0.1V |
触发输出 |
|
通道数 |
1 |
接口类型： |
MMCX |
输出阻抗 |
50Ω |
信号电平 |
3.3V/LVTTL |
外部时钟输入 |
|
通道数 |
1 |
接口类型 |
MMCX |
输入阻抗 |
50Ω |
时钟频率 |
1GHz |
耦合方式 |
AC |
信号类型 |
Sine /TTL |
信号电平 |
0.5V~3.3V |
外部参考时钟输入 |
|
通道数 |
1 |
接口类型 |
MMCX |
输入阻抗 |
50Ω |
时钟频率 |
10MHz/100MHz |
耦合方式 |
AC |
信号类型 |
Sine /TTL |
信号电平 |
0.5V~3.3V |
内部时钟参考输出 |
|
通道数 |
1 |
接口类型 |
MMCX |
输出阻抗 |
50Ω |
时钟频率 |
10MHz/100MHz |
耦合方式 |
AC |
信号电平 |
3.3V/LVTTL |
多用途I/O |
|
通道数 |
3 |
接口类型 |
MMCX |
输入阻抗 |
10kΩ |
最大输入电平 |
3.3V/TTL |
输入带宽 |
125MHz |
输出阻抗 |
50Ω |
输出信号电平 |
3.3V/LVTTL |
通信 |
|
通信接口类型 |
PCIE3.0×8 |
