一些半导体公司和车企发起成立OPEN(One Pair EtherNet)联盟，利用单对以太网来构建新一代的车内网络，并且推动基于以太网的汽车互连大规模应用。本文基于OPEN Alliance TC9测试规范，测量车载以太网线缆的S参数及其阻抗的一致性。下文是详细的测量步骤。
Z51默认特征数据表中不包含直通“Through”，不支持TOSM，需要重新定义。如果已经完成本步骤并且已有校准定性文件，忽略本步骤。
网络分析仪ZNB4或ZNB8
电子校准件ZN-Z51
CHANNEL > Calibration > Cal Devices > Characterize Cal Unit
点击Start Characterization
Test Port Assignment > Automatic
Take all OSM and Through
扫描测试完毕后保存文件，本例"full log 2001 11.37"

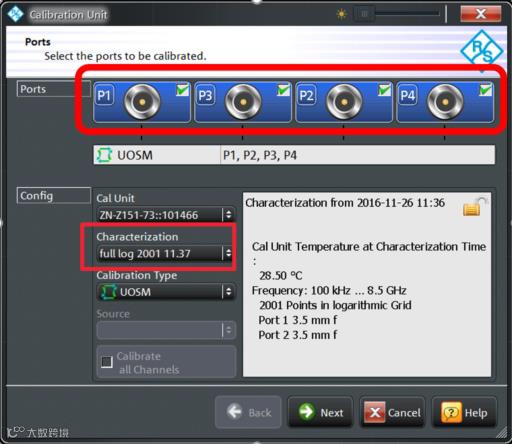

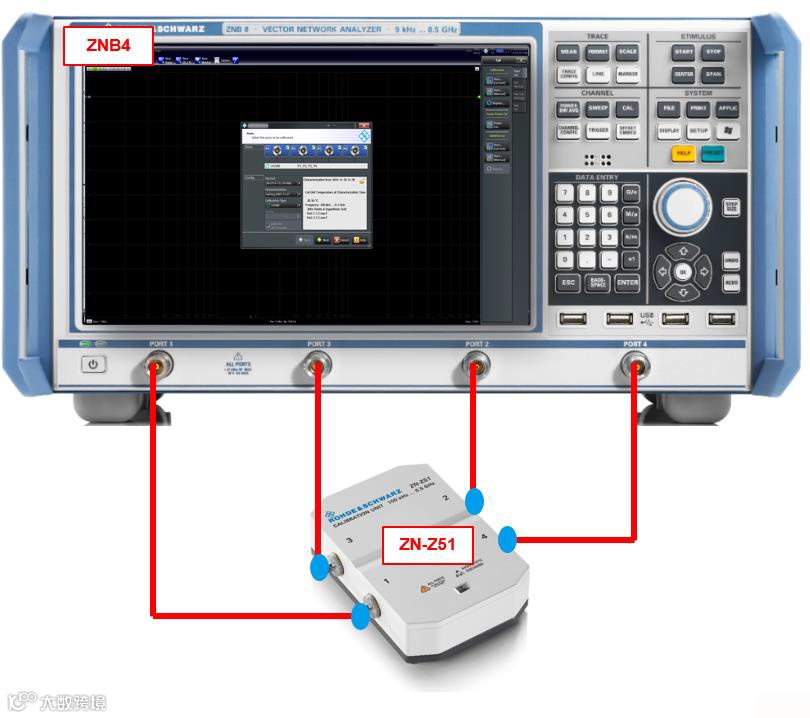

Channel > Cal > Start (Cal Unit)
选择4端口P1,P2,P3和P4
选取上述步骤保存的电子校准件特性数据文件("full log 2001 11.37")
> Next
本步骤使校准的界面延伸到被测线缆连接端口。
Channel > Cal > Start (Cal Unit)
选择4端口P1,P2,P3和P4
选取上述步骤保存的电子校准件特性数据文件("full log 2001 11.37")
> Next

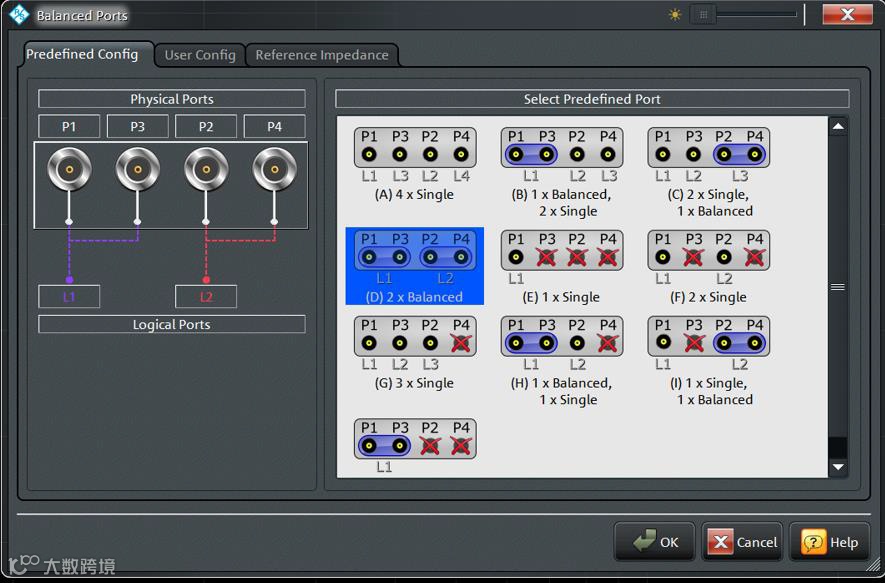

选择Measurement > Balanced Ports > (D) 2 x Balanced
Trace > Measurement > Sdc11
Trace Config > Add Trace
Trace > Measurement > Sdc22
Offset Embed > Offset > Fixture Compensation…
选择4个端口
Offset模式："Direct Compensation"
点击 Measurement Type: "Open"
点击 "Take" 完成后关闭

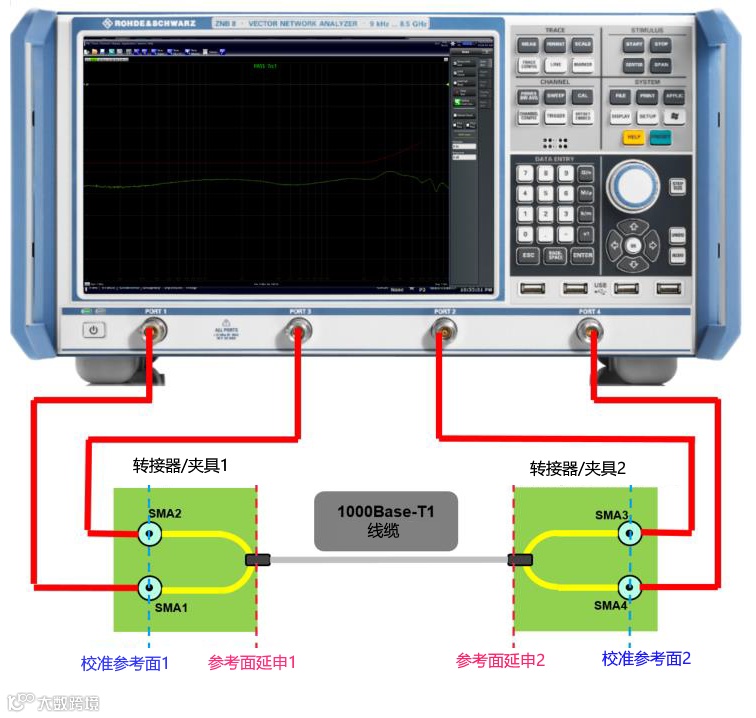

连接布置如下图
进行差分接口配置

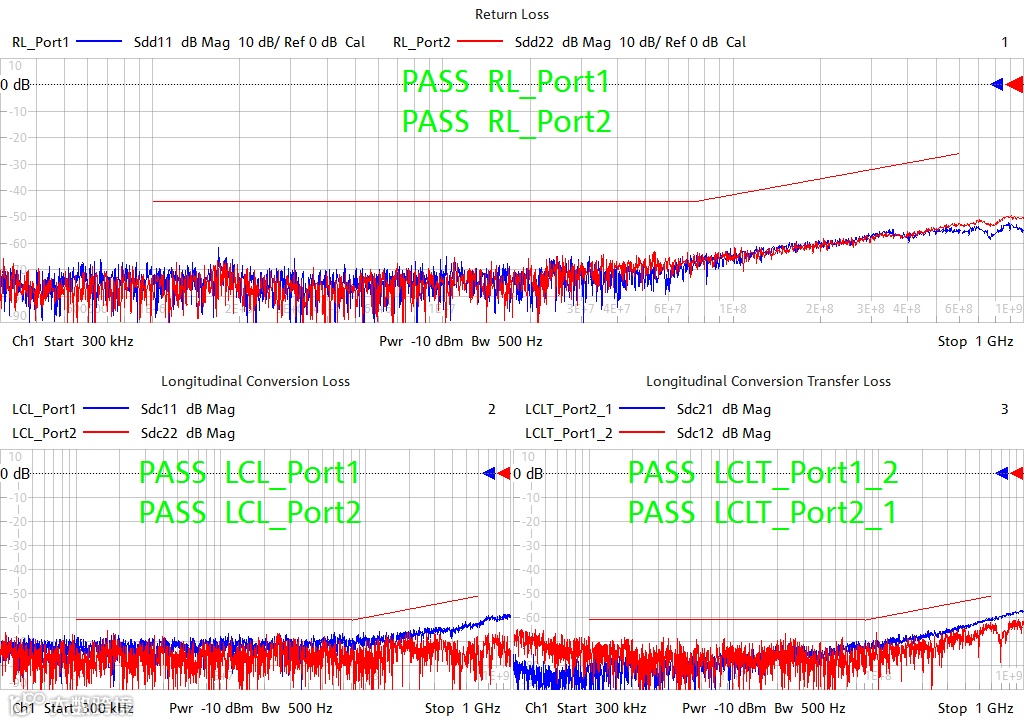

进行如下S参数测试：
回波损耗：Sdd11和Sdd22
纵向转换损耗：Sdc11和Sdc22
纵向转换传输损耗：Sdc11和Sdc12

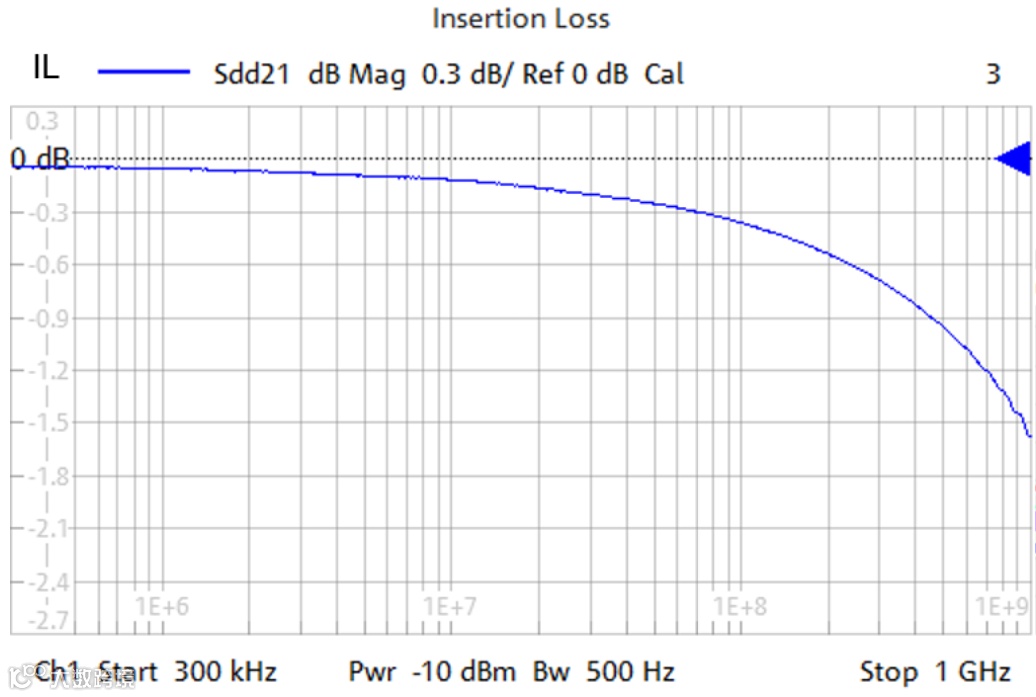

测试插入损耗：Sdd21

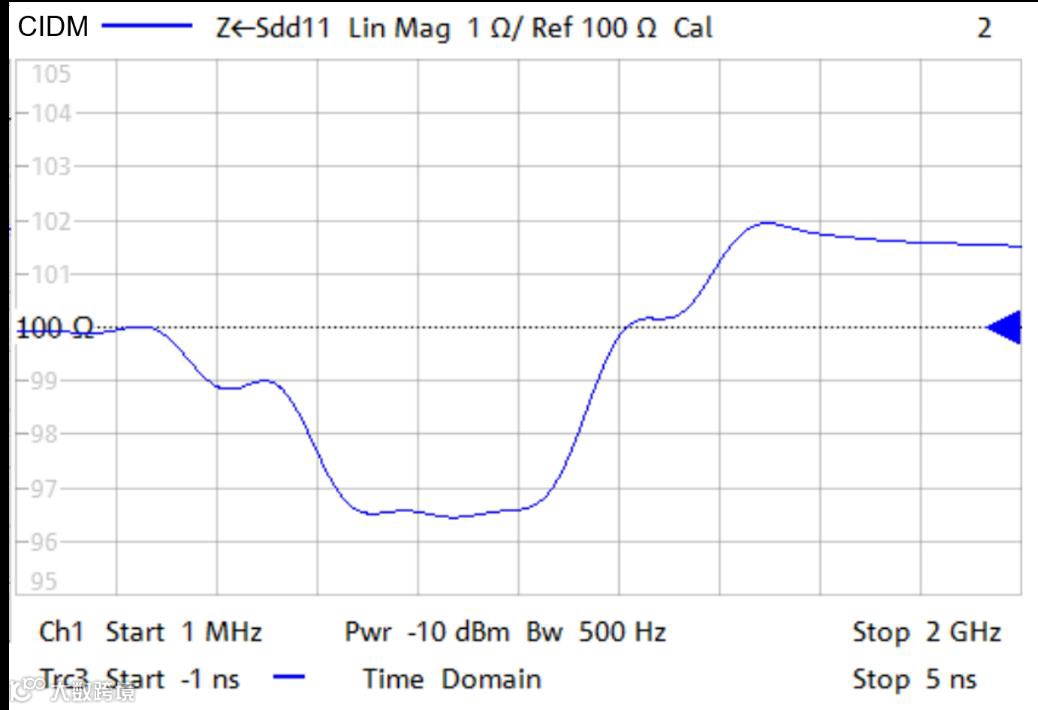

新建测试窗口和测试通道，进行阻抗测试。
Channel > Channel Config > Add Ch+Tr+Diag
Calibration(如果电子校准件，默认状态校准)
Meas > Z<-Sdd11
Trace > Trace Config > Time Domain and check box "Time Domain"
选择类型"low pass step"
点击"Low Pass Settings…" 并勾选"Continuous extrapolation"
Stimulus > Time stop设置合适的时间，例如5ns代表1.5m的传输距离
也可以Stimulus > 点选distance直接显示长度距离
