暗藏滑轨门怎么施工安装与检修？

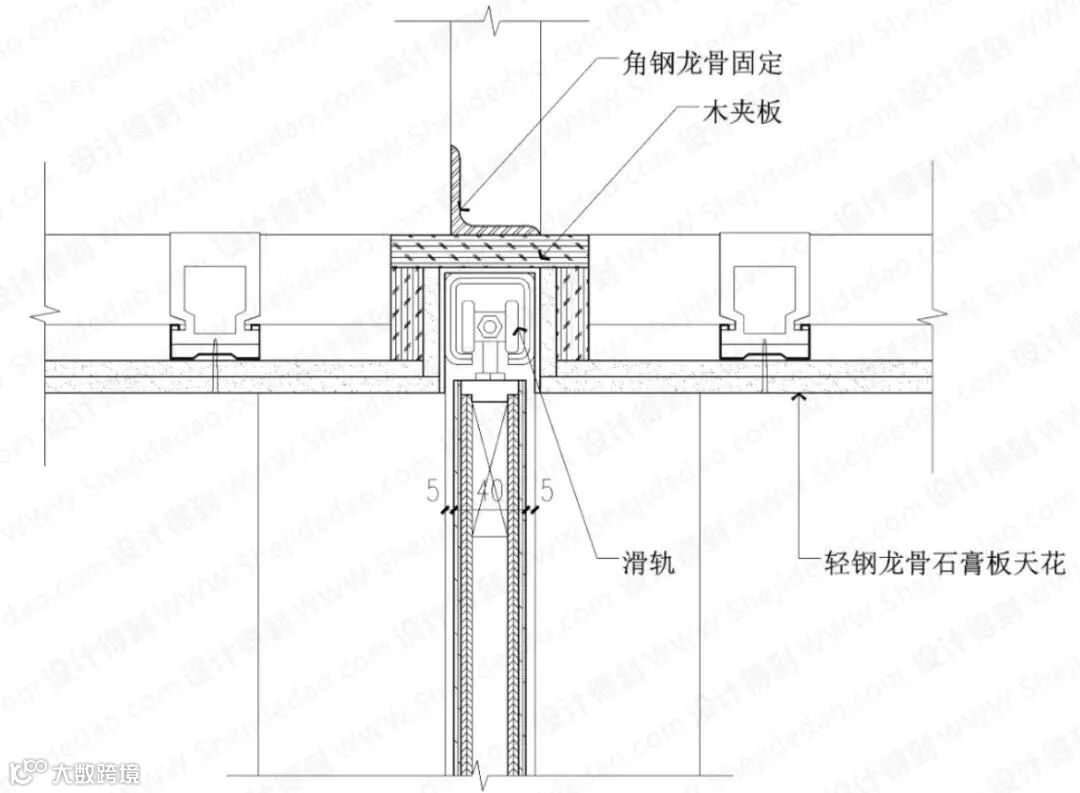

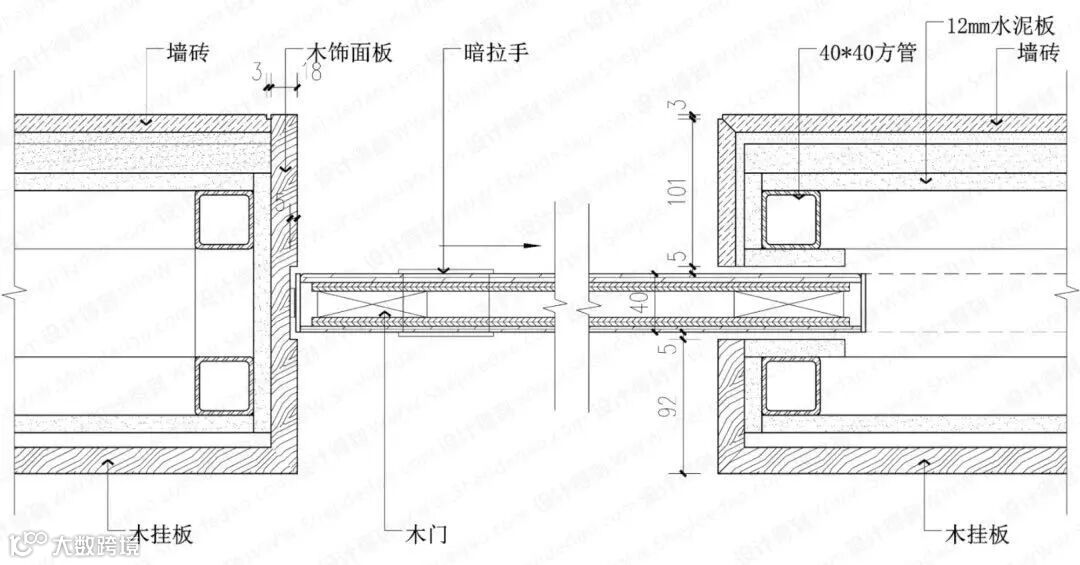

1、暗藏移门节点图

2、暗藏移门施工安装工艺

因为暗藏移门都是直接嵌入墙体的中间，而嵌入的墙体两侧又不能太厚，否则太浪费室内空间，因此，通常暗藏移门两侧的墙体是采用40*40的方管来做隔墙。

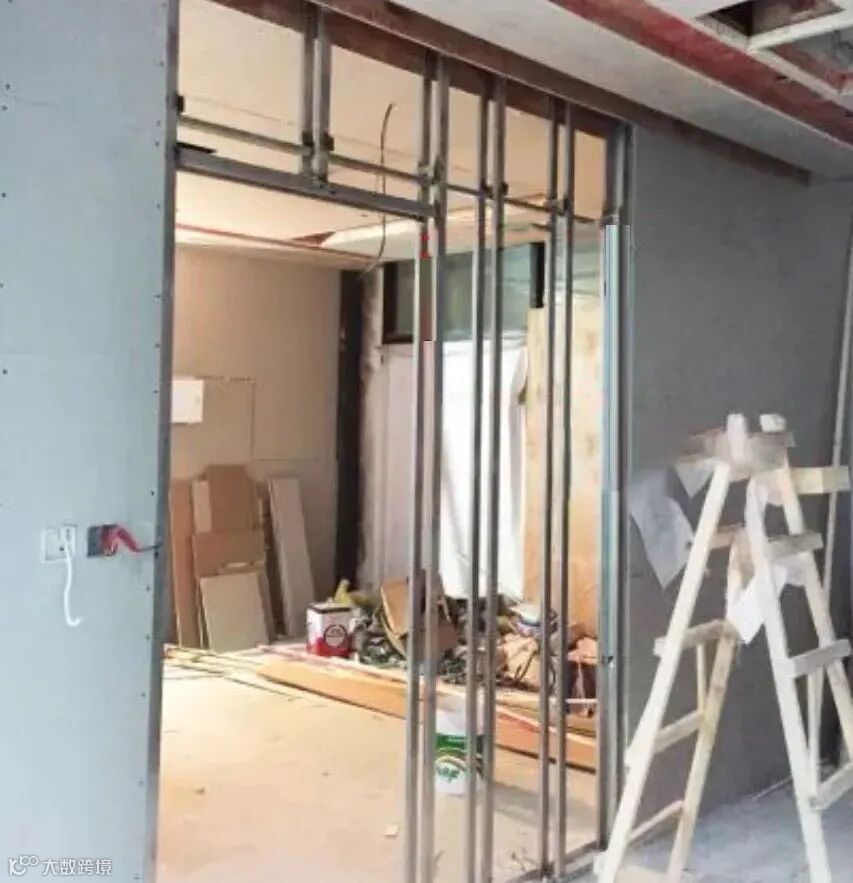

因此，去到现场，往往会看到像下图这样的场景：

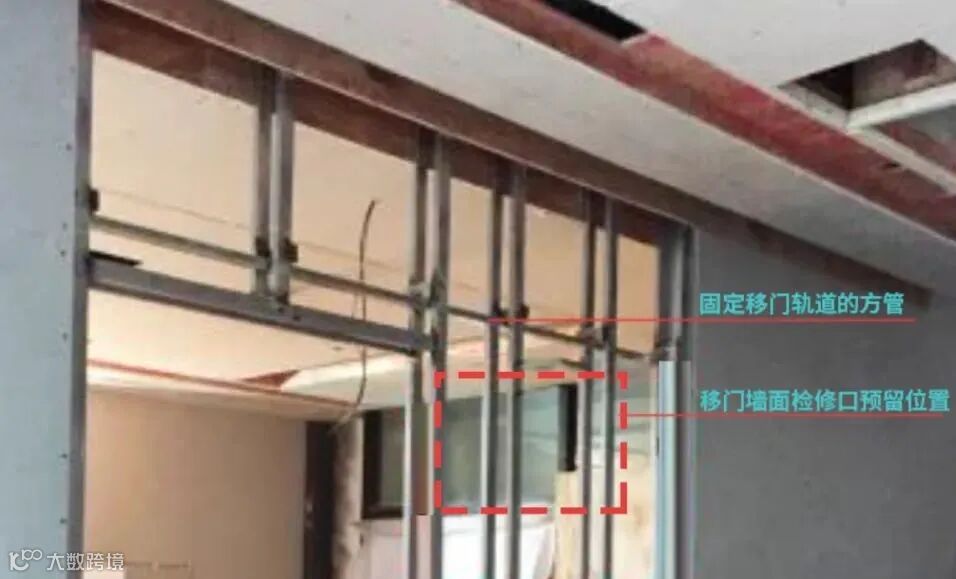

墙体通过方管搭起后，将用于固定导轨的方管焊接在两侧的方管上，如图：

固定导轨的方管△

之后，在外侧封完基层板，同时，安装暗藏移门的轨道，如下图：

最后，安装移门和做饰面处理：

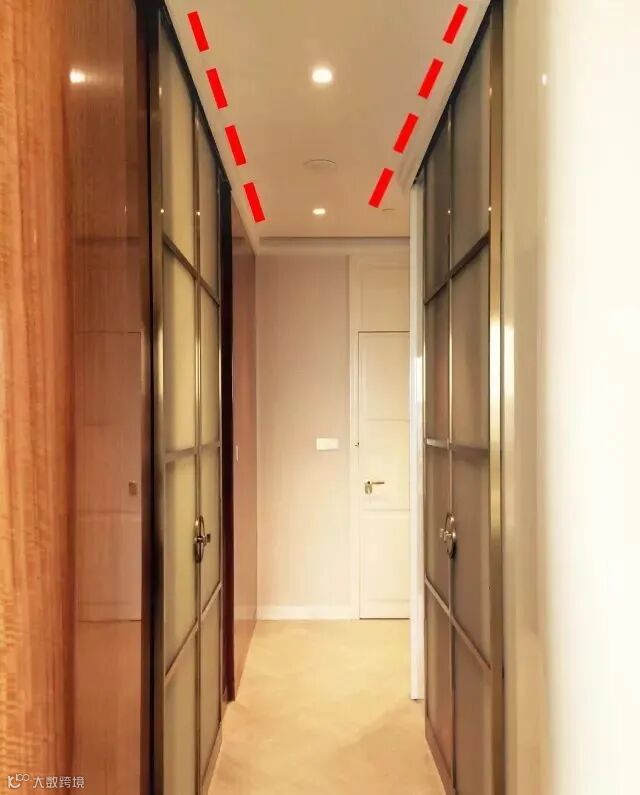

高端室内精装项目往往对设备的“可检修性”要求较高，“暗藏式”轨道移门施工检修时更要考虑，往往会在顶面或墙面设置检修口。

虽然观感上有所欠缺，但因为轨道和滑轮长期使用损坏或运行不畅的概率很大，所以检修口的设置很有必要！

1）移门没考虑检修

做暗藏移门时，一定一定要记得考虑后期滑轨或者滚轮坏了后的检修问题。

① 在移门处露出导轨，直接检修；

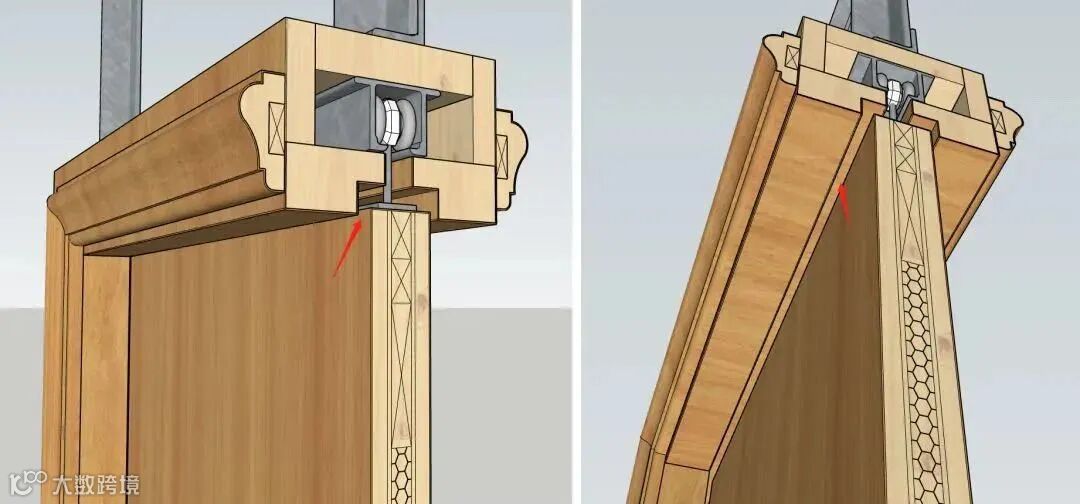

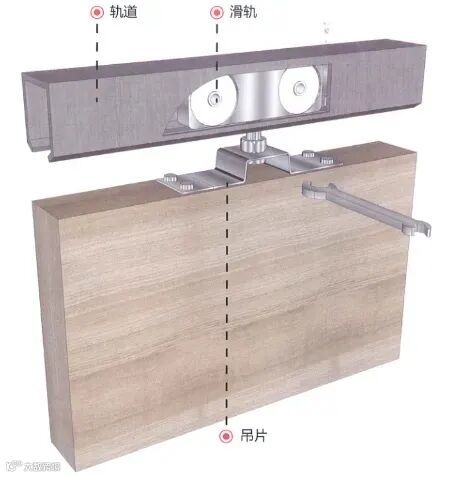

常规移门安装示意图（拱形吊片为方便扳手的使用）△

常用移门轨道为“下吊式”滑轨。普遍由由轨道、滑轮、吊片、上下限位器等组成：

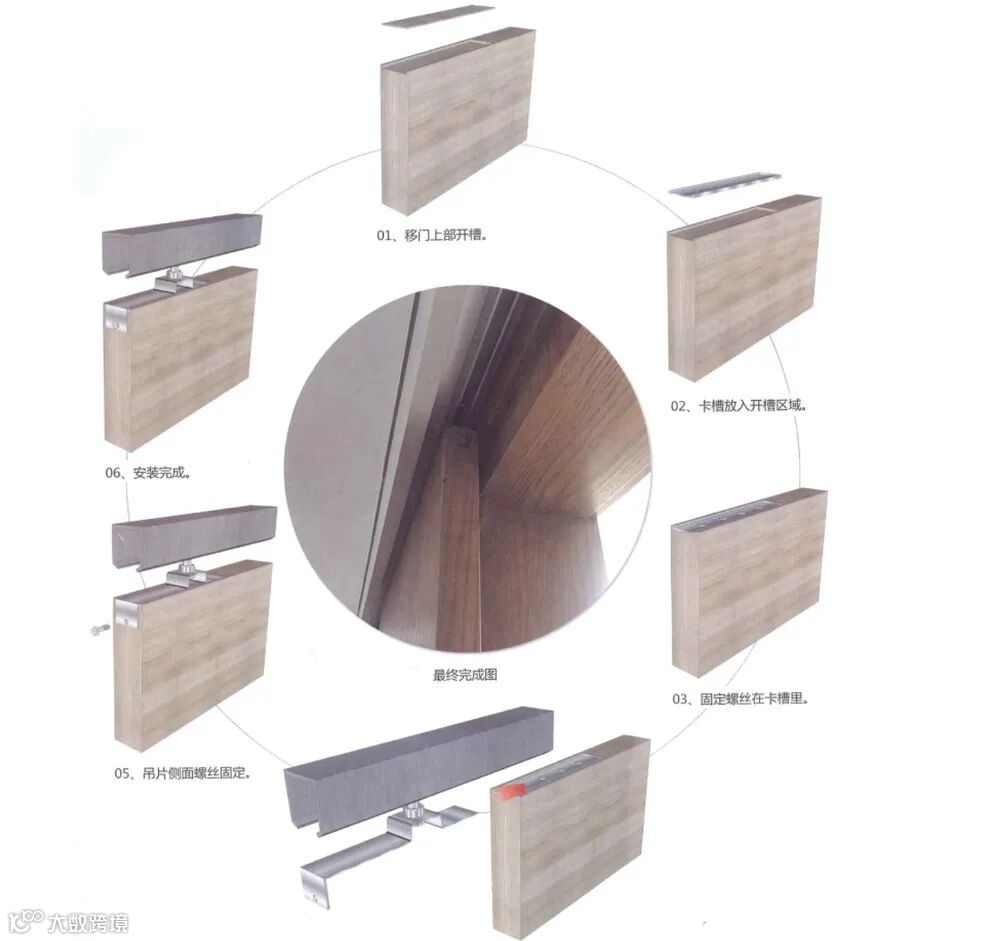

② 通过L形挂片的移门安装形式来进行检修；

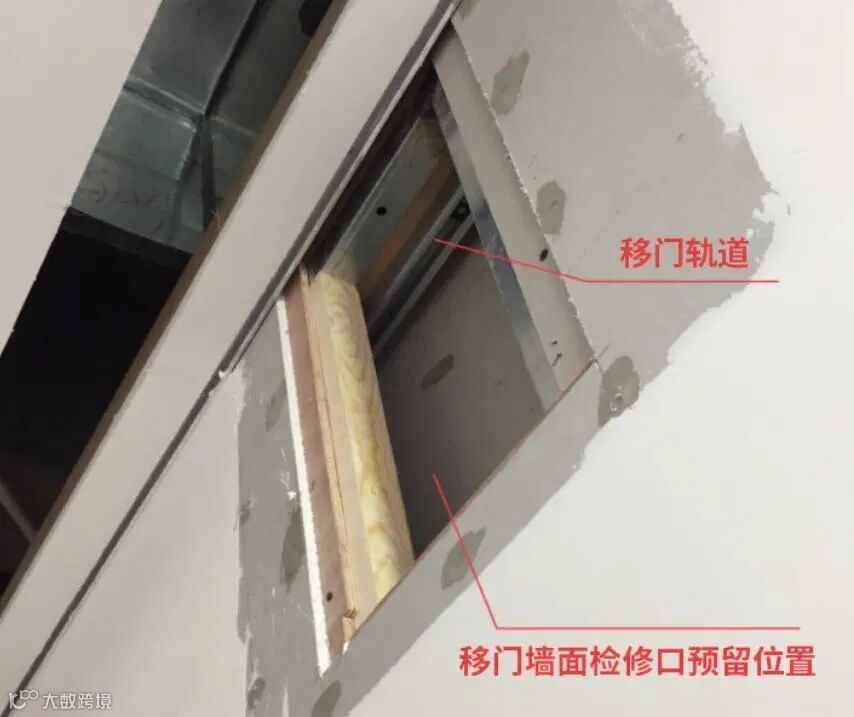

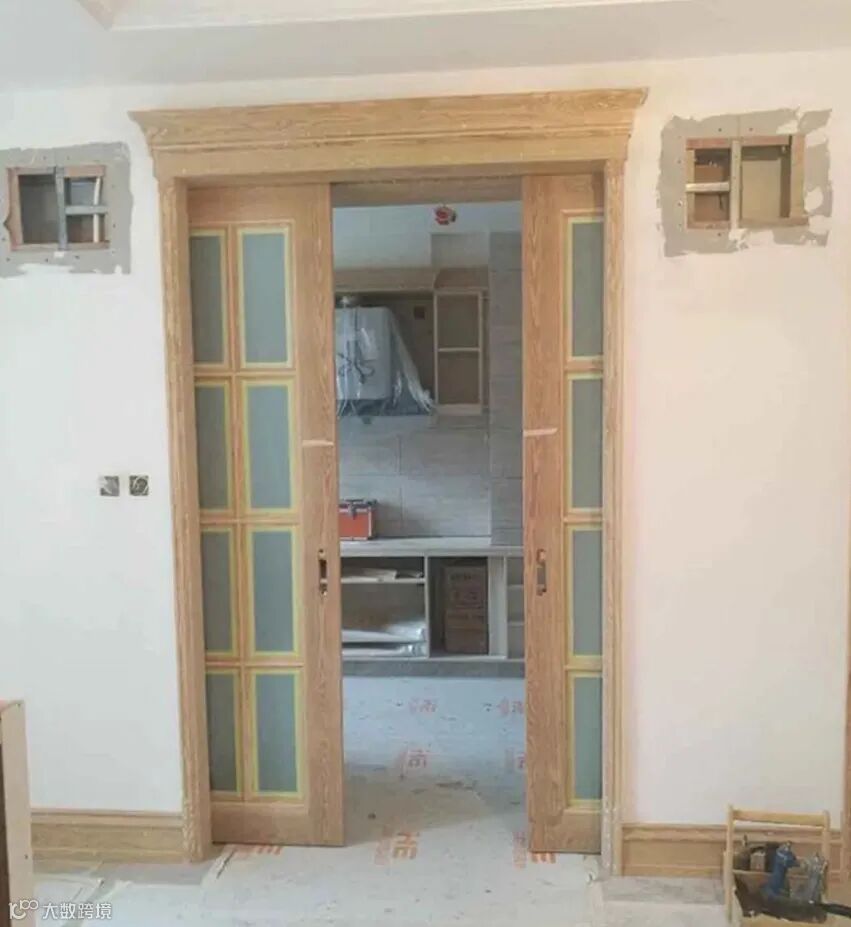

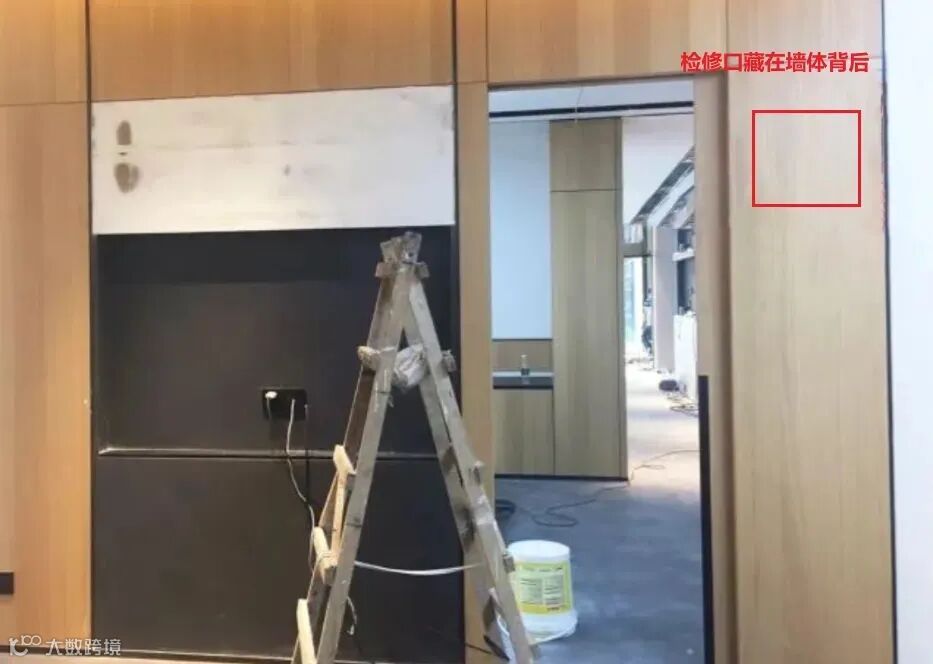

③ 通过墙面预留的检修口进行移门检修；

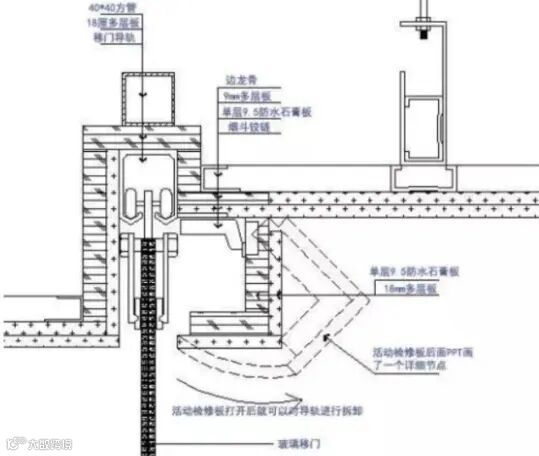

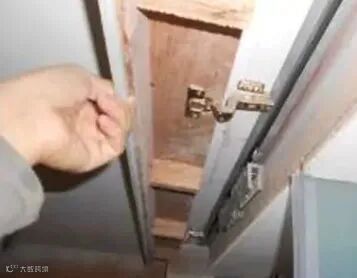

④ 通过铰链式活动盖板来检修；

2）嵌入墙体的厚度过薄，或移门预留的洞口过小：

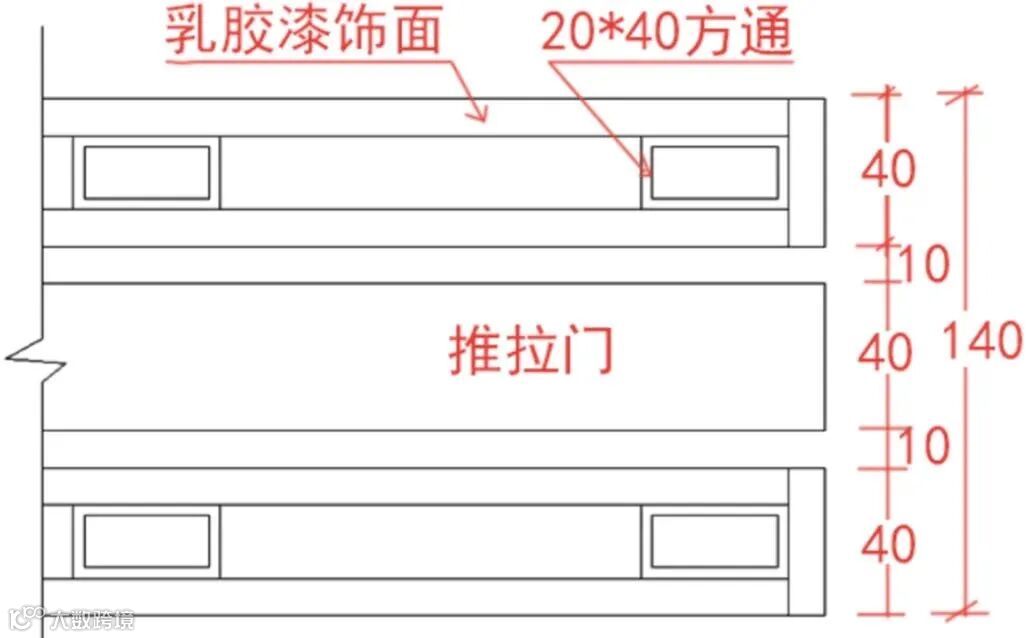

暗藏移门最小完成面示意图△

如上图所示，2m 高的暗藏移门最小的暗藏墙面厚度应该为 140mm。但是厚度为 140mm 时，墙体的隔音，稳固度都很差。

这里再给大家说一种移门轨道暗藏式安装的新型检修方案：

因此，建议在做暗藏移门时，墙体的厚度不宜低于 180mm，最好留足 200mm 为宜。

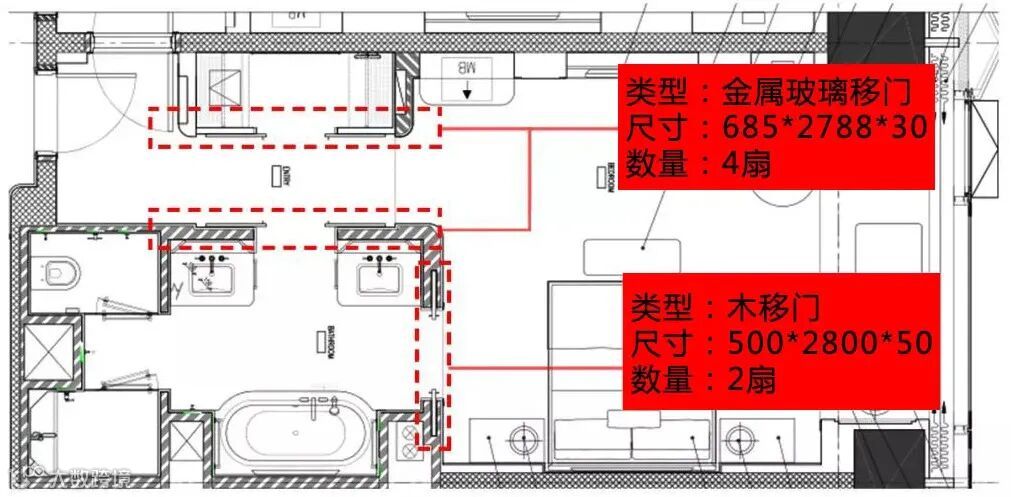

1、施工单位下发的原施工蓝图，客房的移门均为吊挂式、暗藏轨道移门

木质移门安装节点△

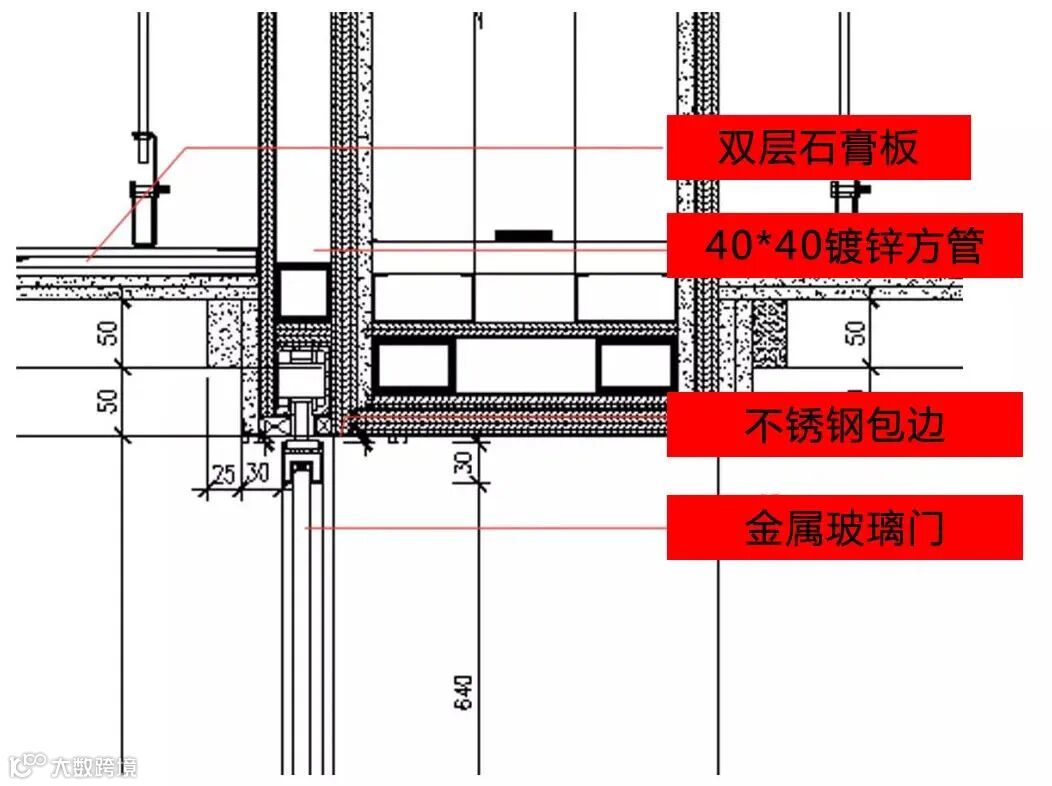

金属玻璃移门安装节点△

2、为项目专项定制的吊轮检修方案

项目部与供应商经过讨论，制定移门检修方案，制作大样，确定了“成品轨道中间开豁口的吊轮检修方案”。

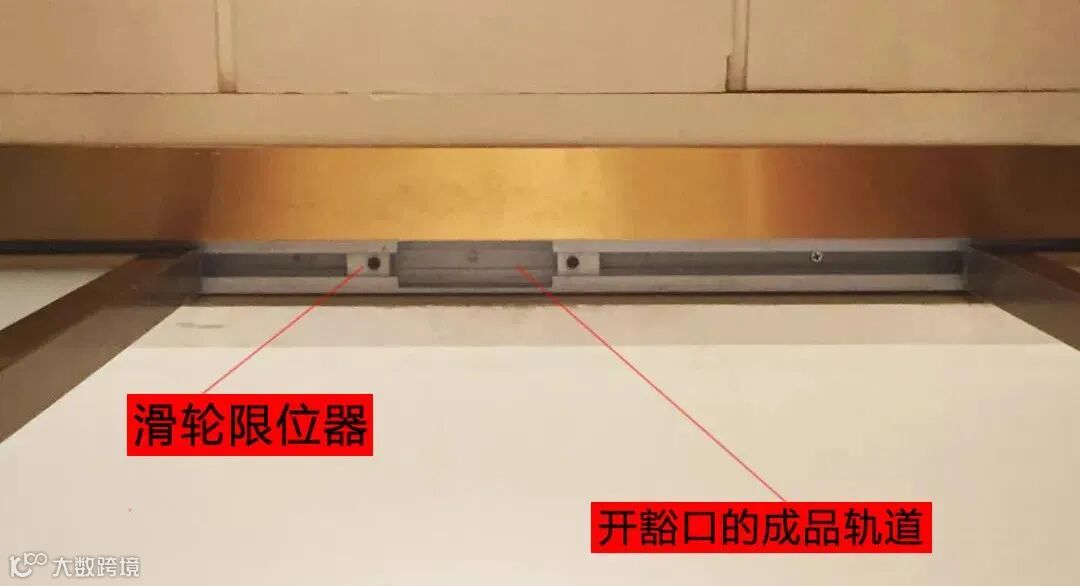

移门安装完成，上口△

客房卫生间区域△

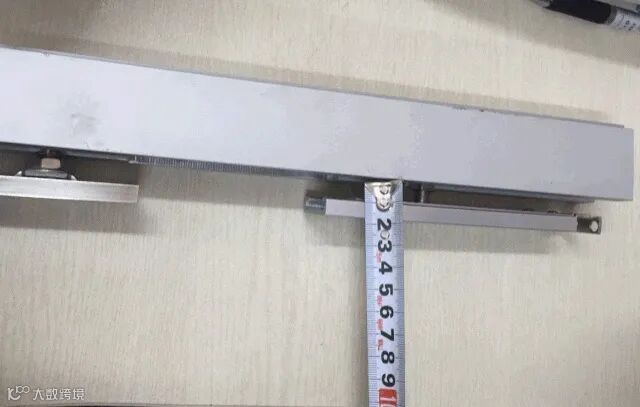

轨道大样△

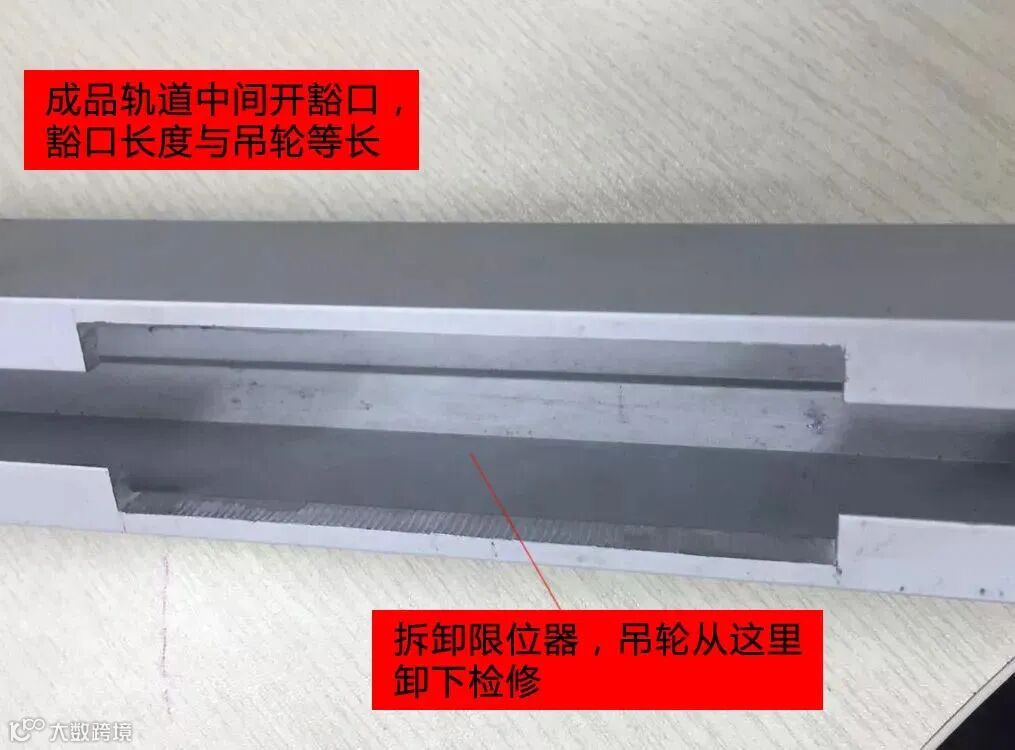

拆卸限位器，从豁口位置拆卸吊轮达到检修目的△

修改后的节点方案：

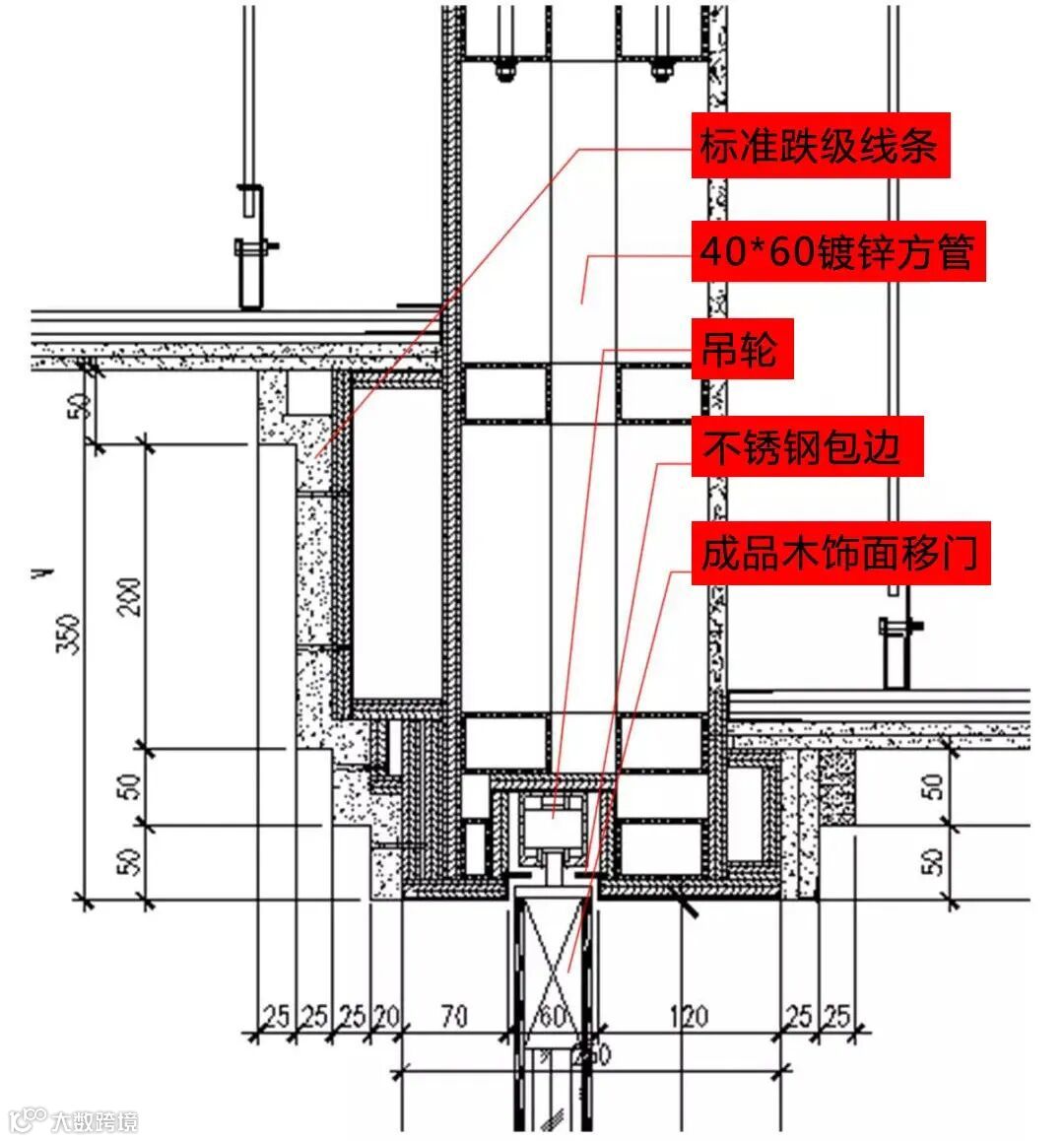

平面方案设计节点△

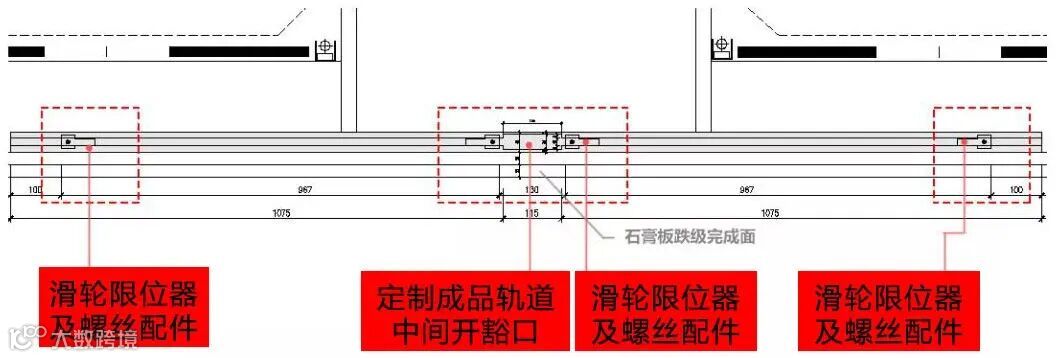

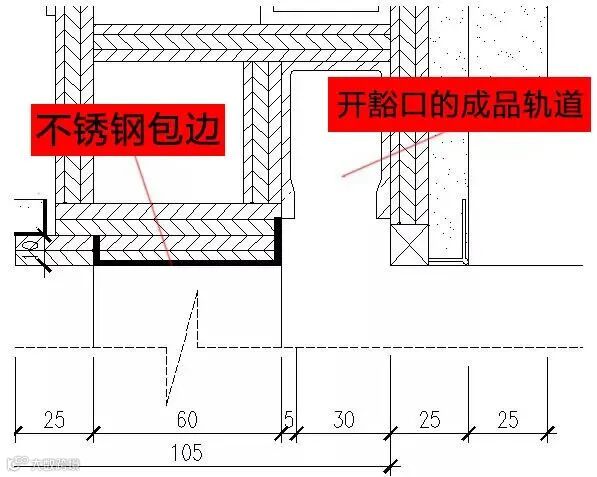

轨道豁口位置大样图△

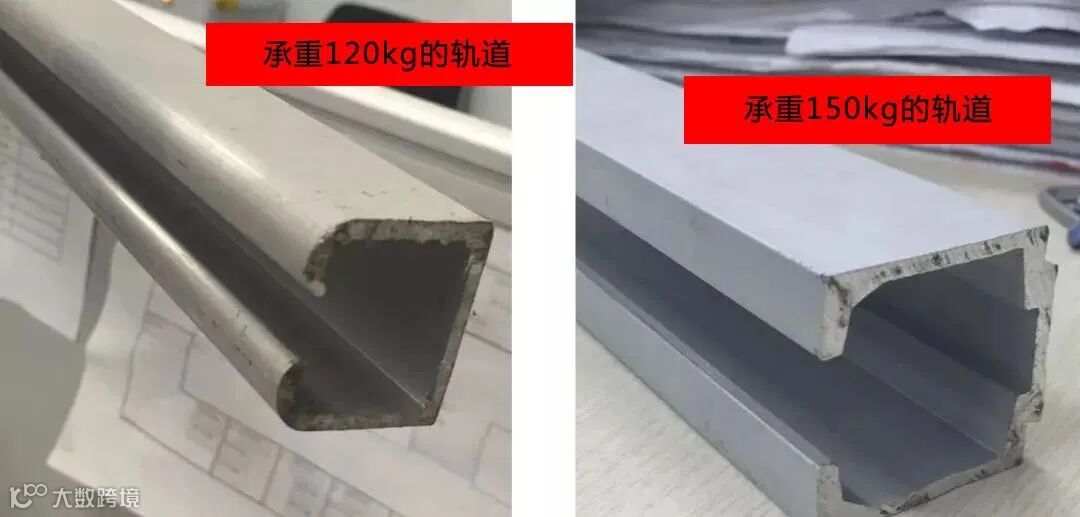

移门轨道供应商提供有2种，分别能承受120KG和150KG的重量，项目部最终选择承重150KG的轨道。

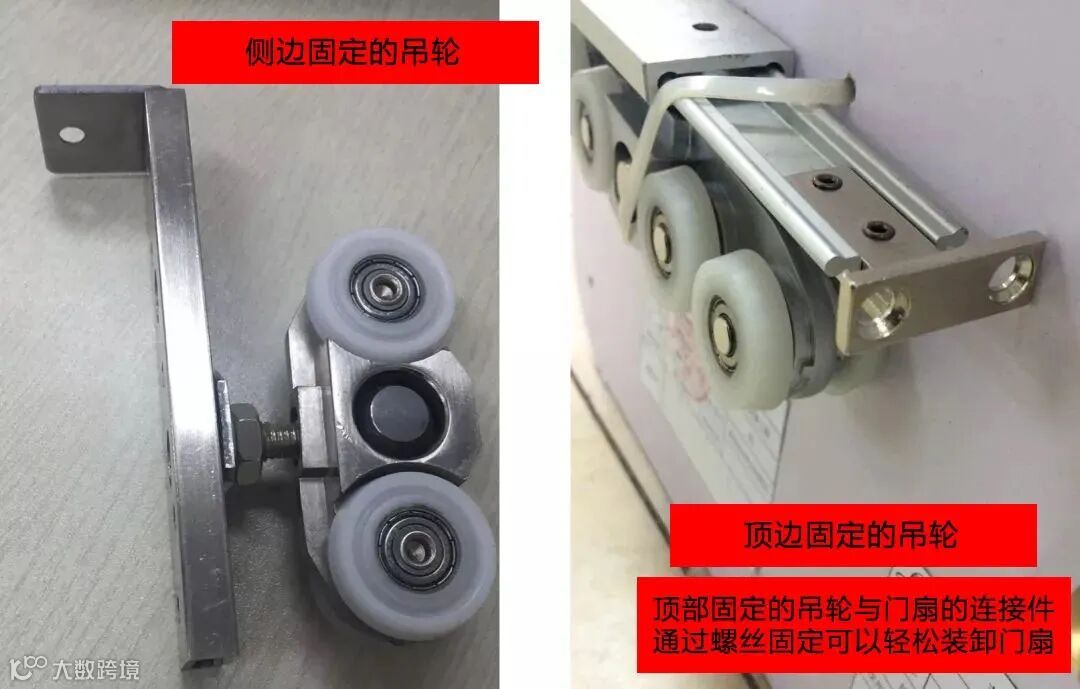

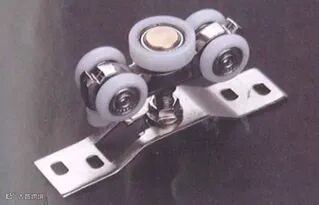

同时移门吊轮也有侧边固定和顶部固定2种方案，项目部最终确定为顶部固定方案，即右一：

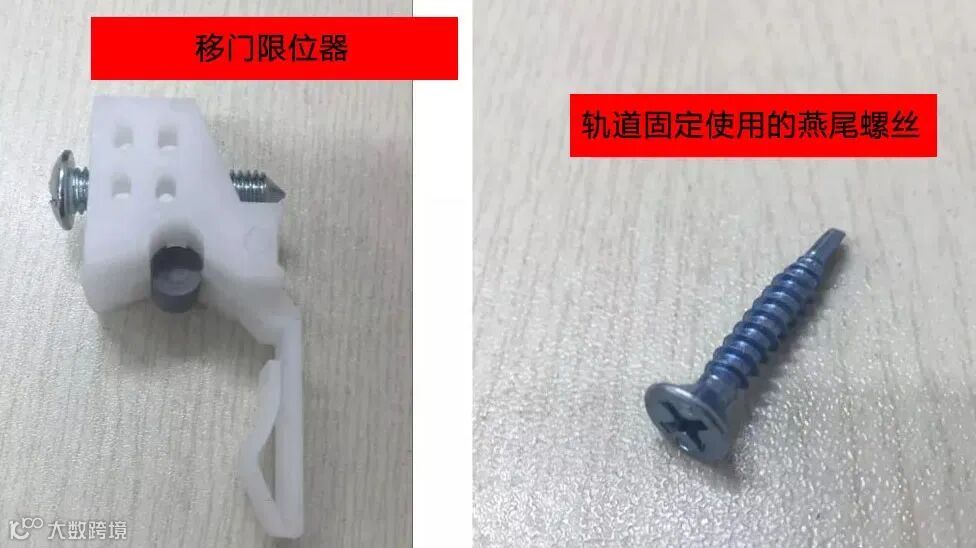

轨道上安装的限位器燕尾螺丝：

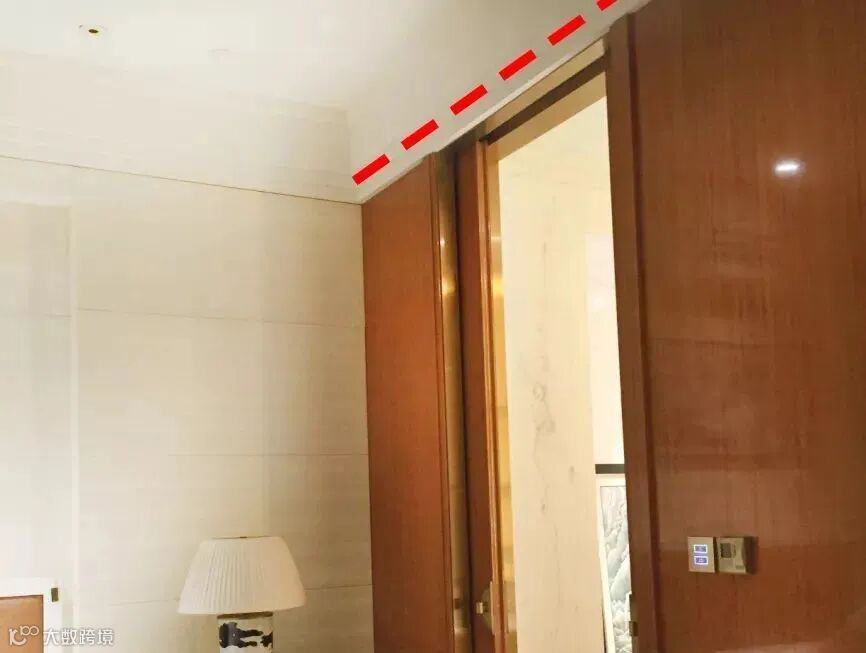

最后完成安装效果：

3、此项方案存仍然存在问题：

按照上面设计方案，在样板房区域进行了移门安装，在安装完成后发现有下面3个问题：

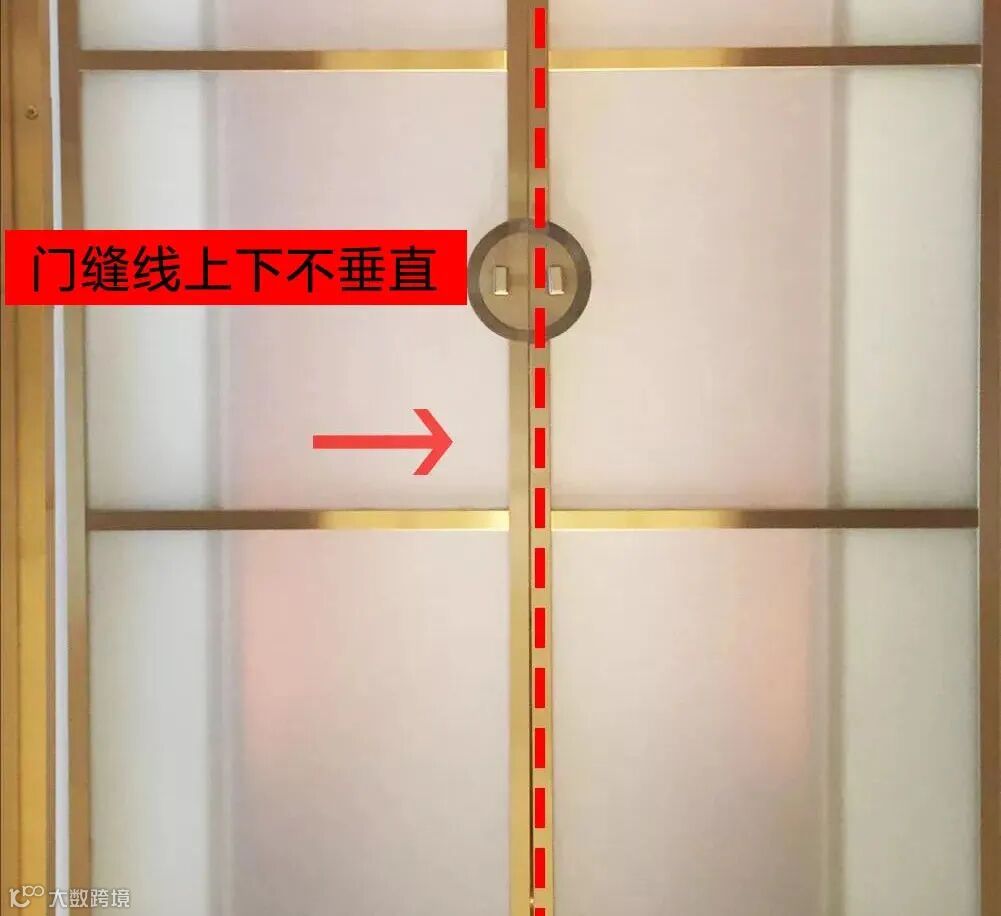

1）门关闭状态上下不垂直，原因是同扇门上两只固定吊轮的螺丝高度不统一；

2）门关紧之后开启困难，原因是吊轮限位器的阻力过大；

3）移门轨道豁口两侧的限位不等分，不准确，影响美观。

分析样板房移门安装过程后出现的问题，我们总结出移门安装过程需要注意的至少5点要素：

① 移门厂家定制轨道豁口的尺寸需准确（豁口位置直接关系到门扇合并后是否居中、是否能够完好闭合）；

厂家要严格按照项目部确认的图纸尺寸制作轨道豁口，不得出现豁口偏位，粗糙，注意对成品轨道成品保护，不得划伤原有的成品轨道；项目要对厂家提供的轨道进行检查验收，对有质量问题、豁口毛糙的轨道要求厂家更换。

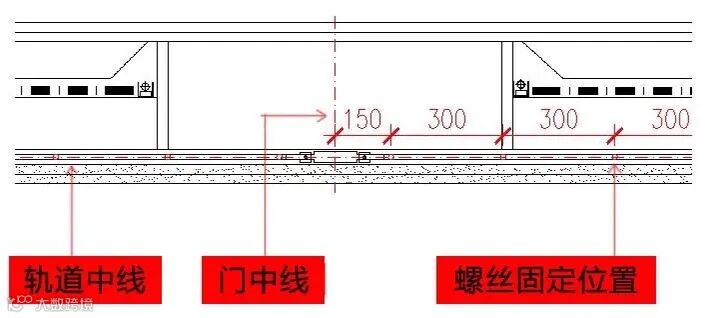

② 轨道与钢架基层固定位置定位准确（保证门中线与轨道中心线垂直）；

门中线与轨道的豁口中线在一条线上；严格控制轨道固定螺丝的尺寸与位置，使轨道安装完成后牢固、美观。

③ 移门门扇与吊轮固定片连接位置精确且固定牢固；

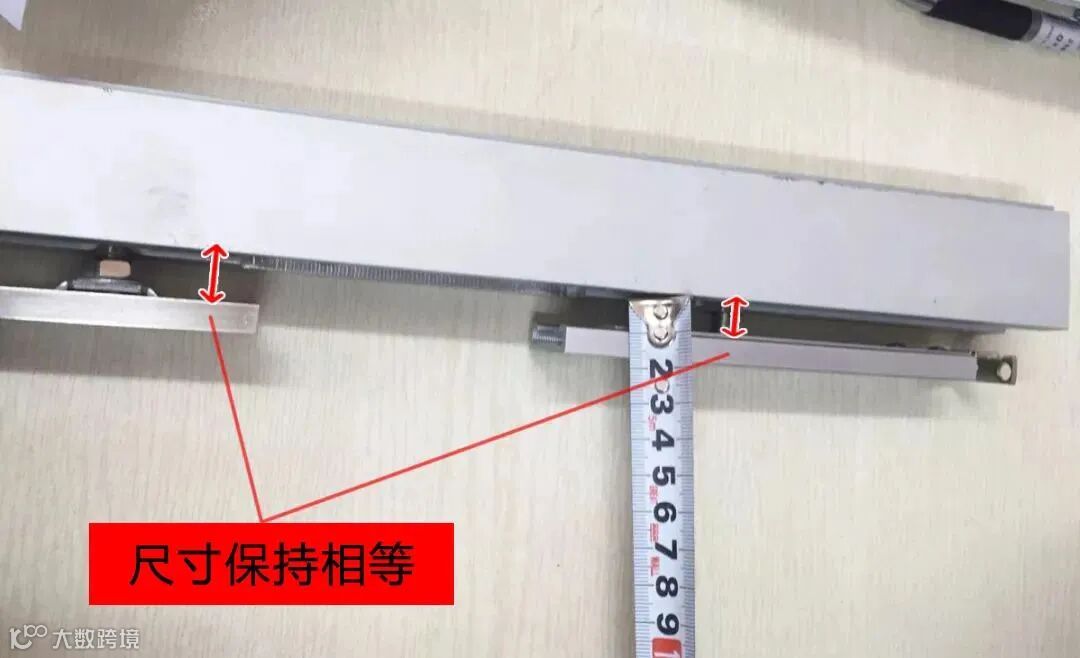

保证单扇移门上的两个吊轮与移门连接件的距离相等，避免门扇关闭状态上下不垂直的质量问题。

④ 移门限位安装位置精确且牢固；

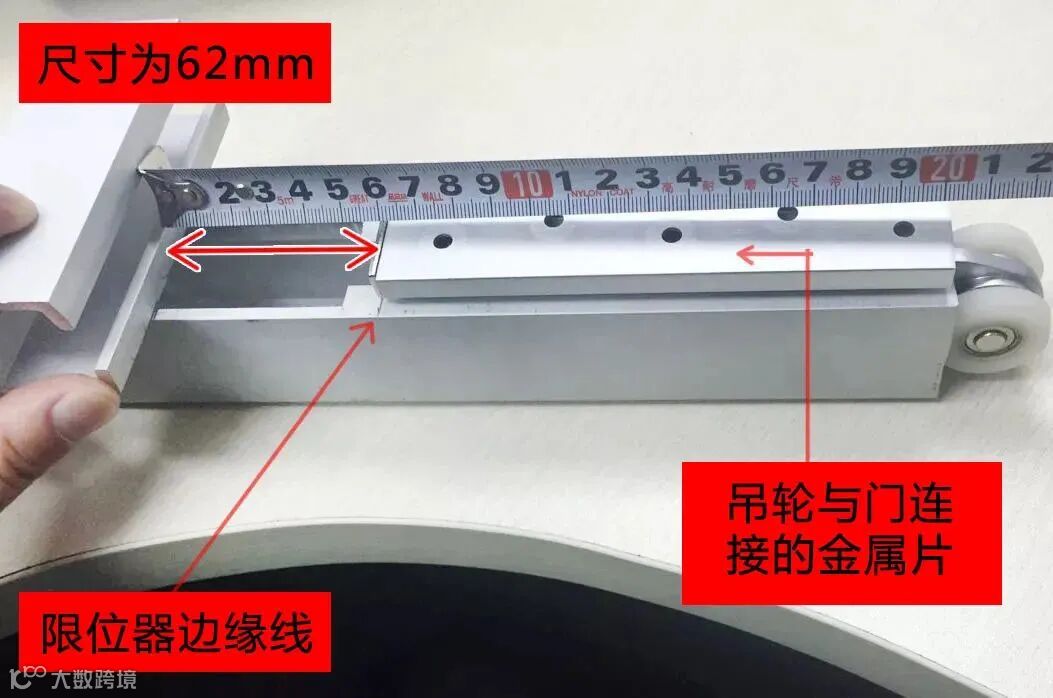

保证移门限位在开出的豁口边缘且豁口中心线到限位器的尺寸相等，解决限位中心线不等分的质量问题；

与门相连接的金属片与门螺丝固定时要平整；与门连接的金属片要在门框的中心。

⑤ 移门限位

控制好移门限位的阻力大小，因为酒店移门的空间较高，移门拉手的高度为 1050mm，重心偏下，阻力过大，移门关闭开启困难；

同时注意限位紧固螺丝的颜色匹配，以满足装饰效果。
