EA888三代发动机电子水泵安装指南！

拆下发动机上部罩盖。

松开导气管上软管夹，拆除软管。

拆下下部的隔音罩，将冷却液排入适当容器中。

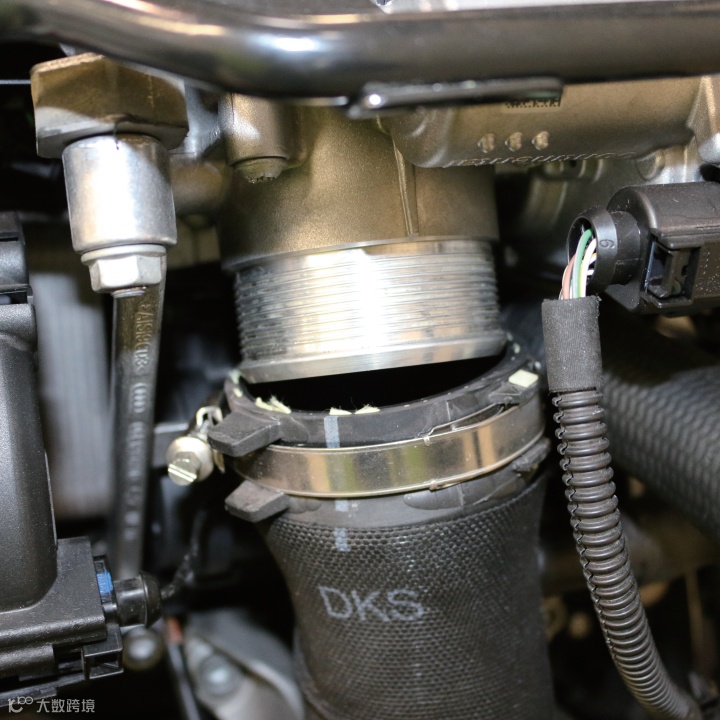

从中冷器上取下增压空气软管，拔掉增压空气传感器拆下导气管支架，松开节气门控制单元上的软管夹。向下拉动导气管，将其推出。

将增压空气软管从节气门控制单元上拔出。

拔出发电机背后的控制插头。

拔出节气门控制单元上的电源插头。

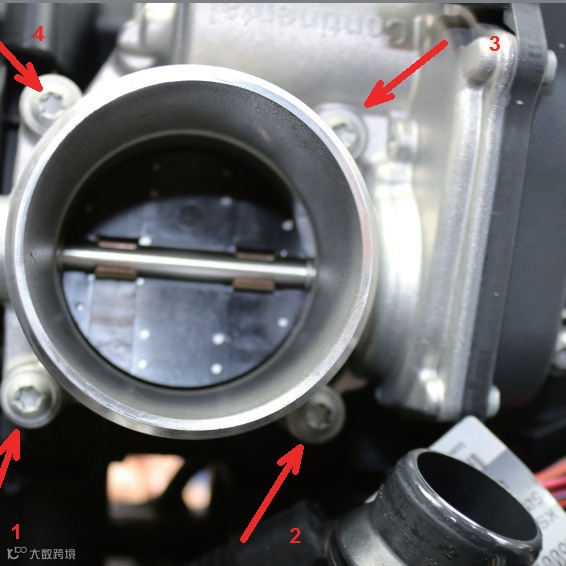

拆卸节气门控制单元(先拆除螺栓)。

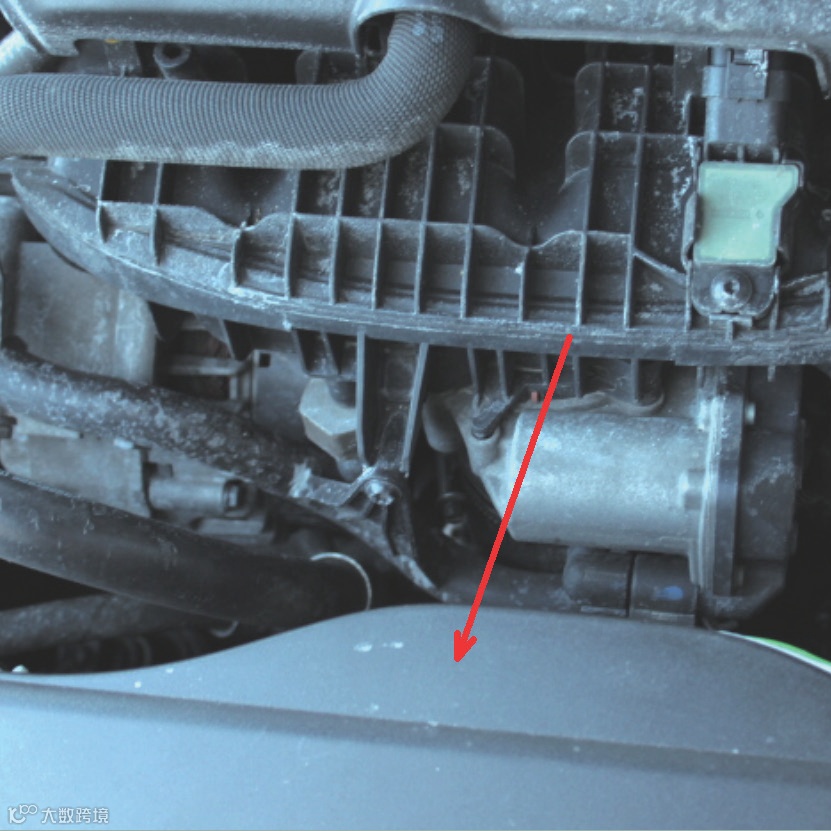

若车辆前部可操作空间狭小，请拆除进气歧管。

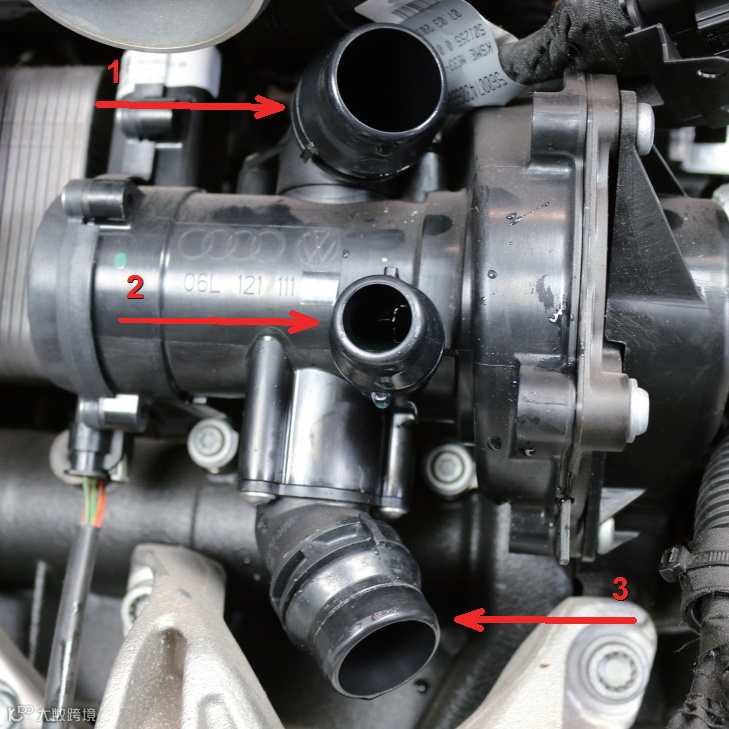

解锁软管上的固定夹，从水泵上取下冷却液软管。

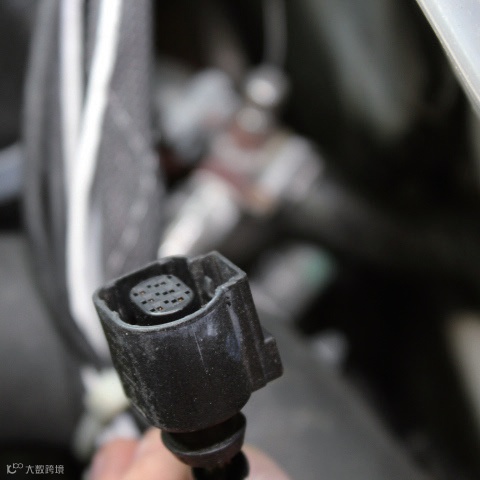

拔出水泵电源插头，推入连接器锁。

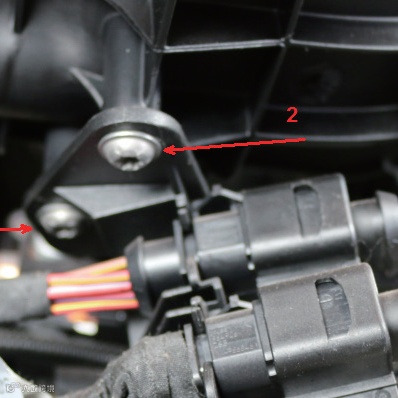

拧下进气歧管下方的插头支架。

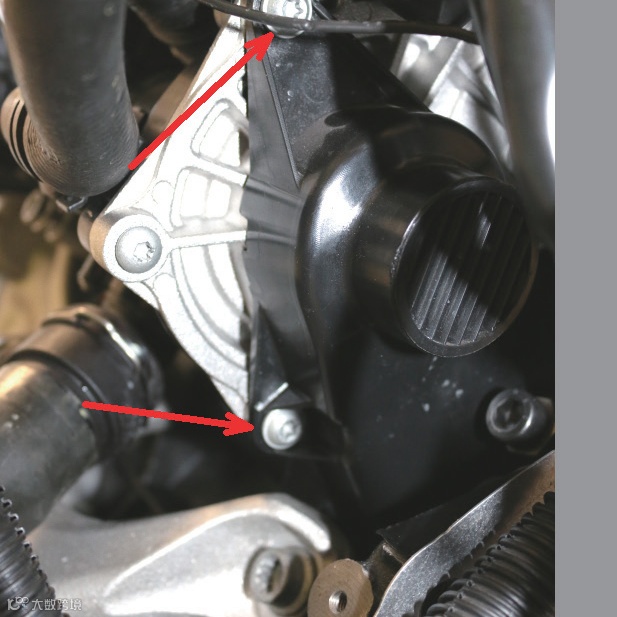

拧下图示箭头指出的两个螺栓，拆下水泵背面的驱动皮带保护罩。

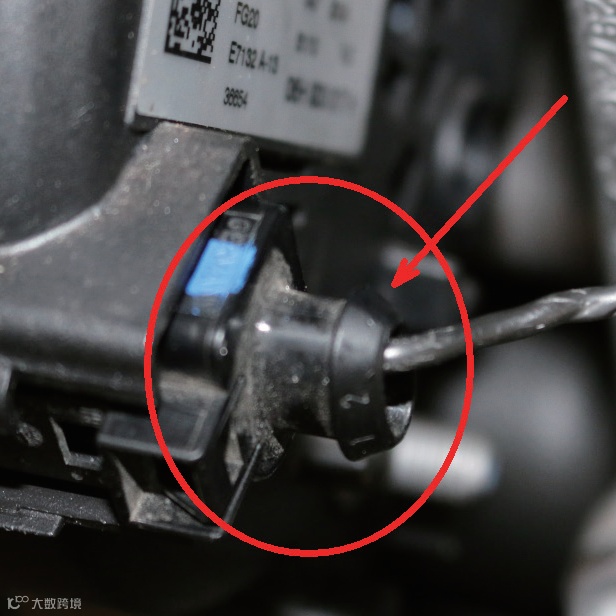

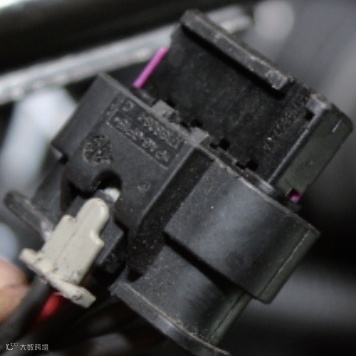

用拆卸水泵插头的相同方法，拔出油压开关插头。

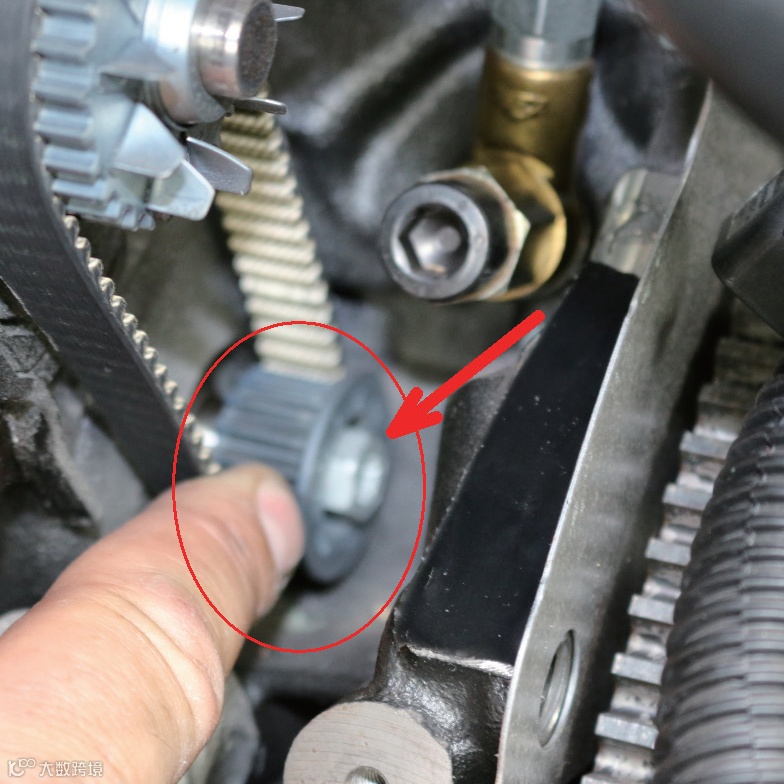

拆卸水泵驱动皮带，松开平衡轴上皮带盘的安装螺栓

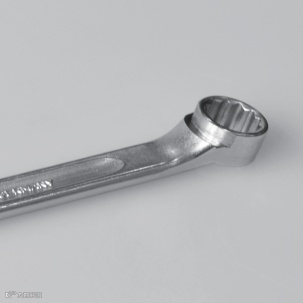

INA提供水泵驱动皮带盘专用钣手

请联系经销商购买或通过舍弗勒汽车售后官微积分兑换。

用T30套筒扳手拆卸水泵的螺栓。将水泵从油冷却器上取下并从发动机舱中取出。

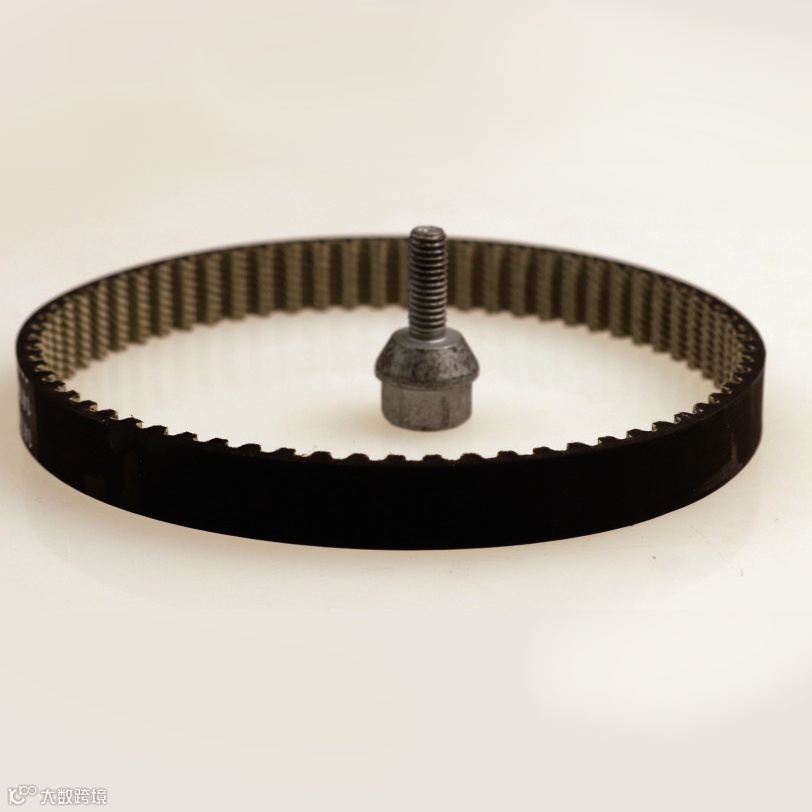

更换全新传动皮带和安装螺栓。

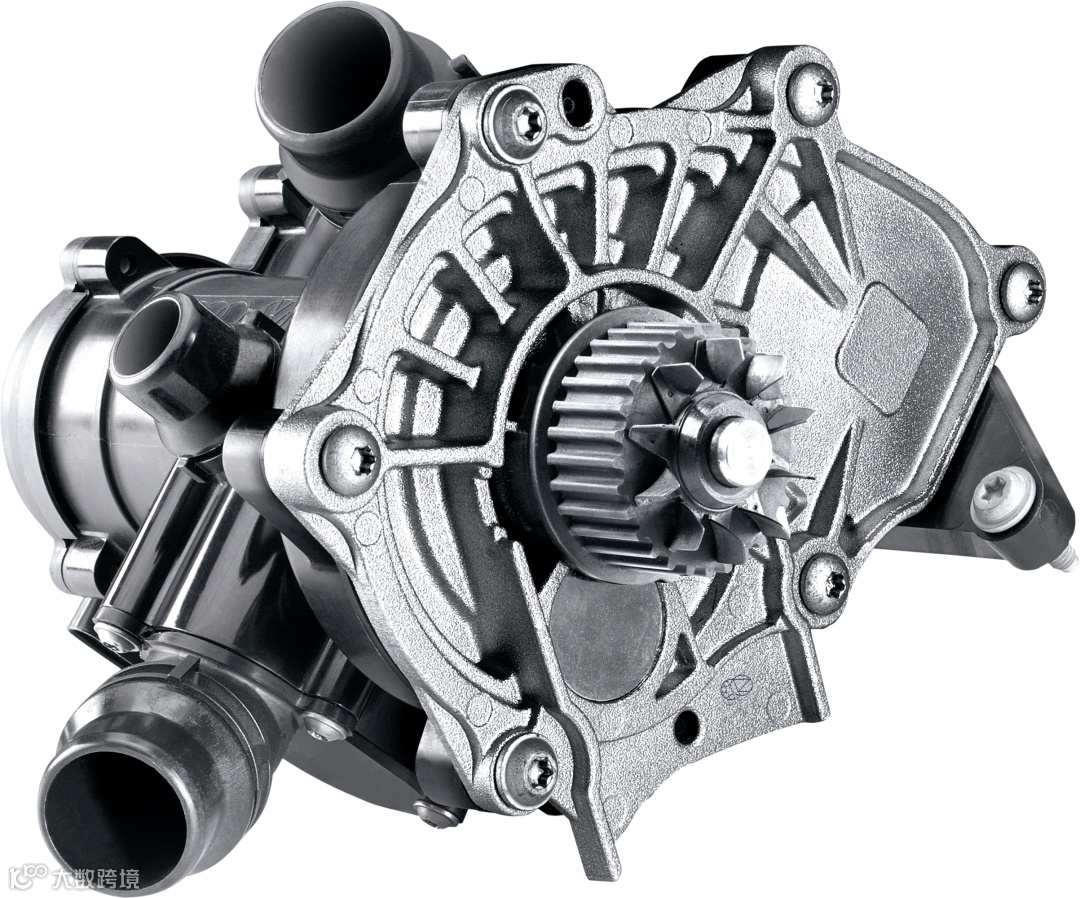

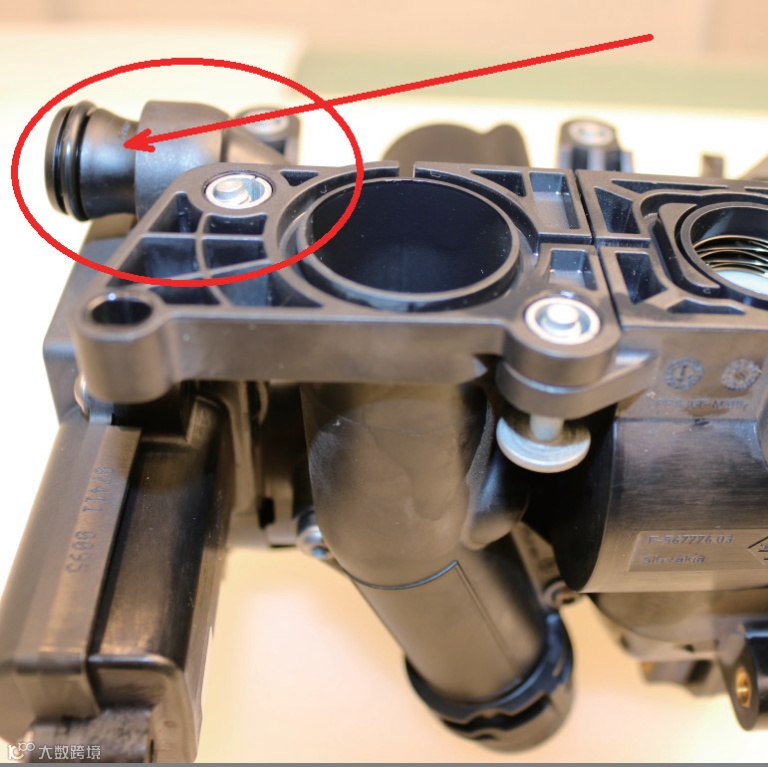

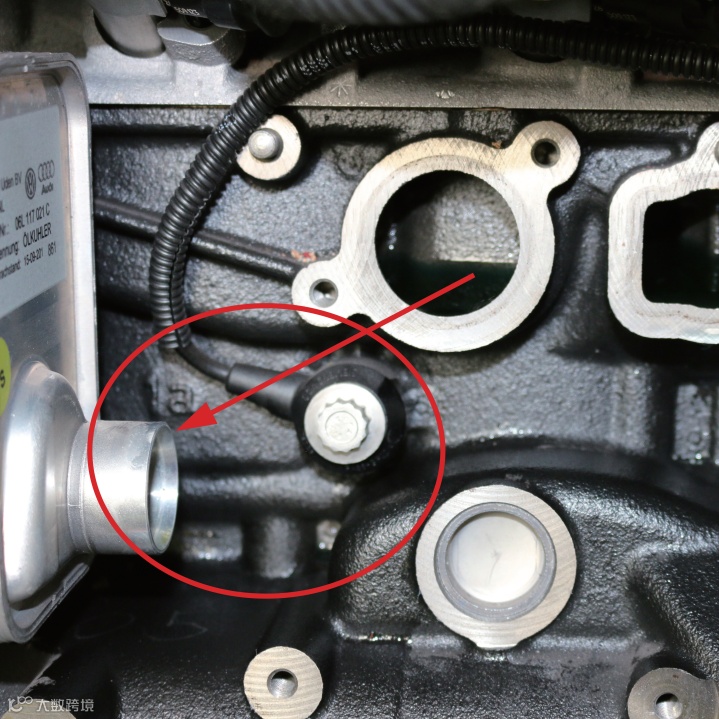

将水泵(538 0360 10)小心放入发动机舱。将连接管装回水泵，并将另一端推入油冷却器接口。

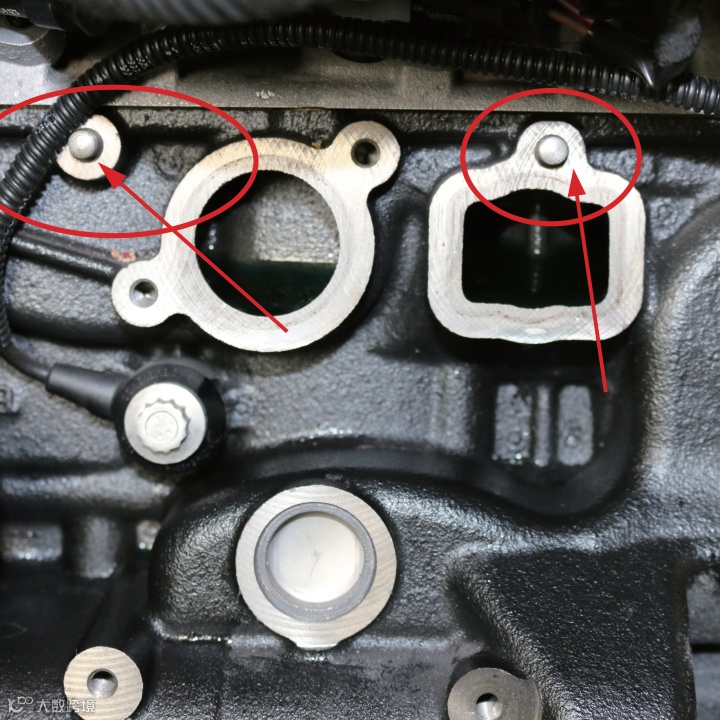

将水泵装入发动机缸体上的固定点。

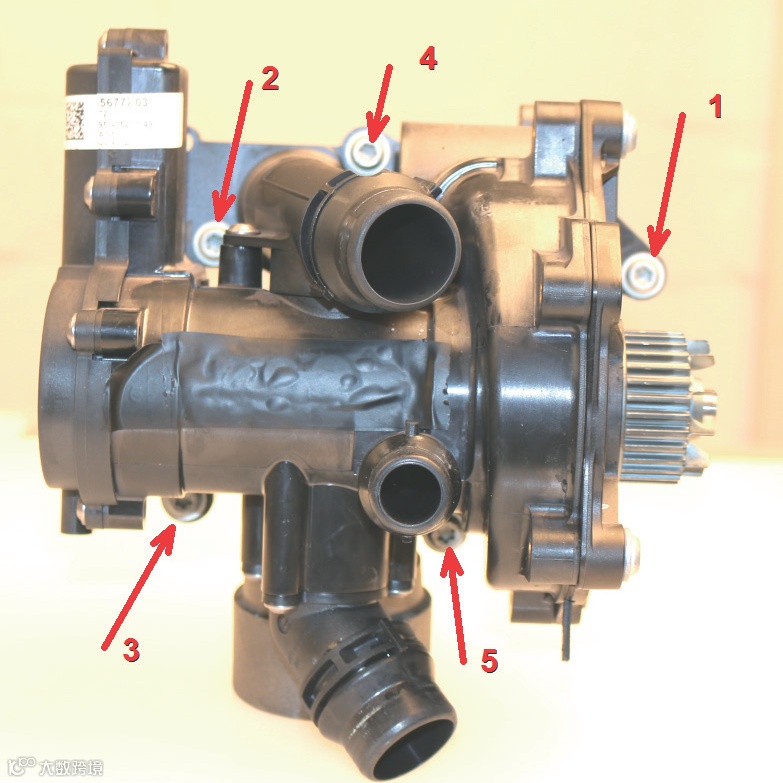

按正确顺序拧紧水泵安装螺栓，扭紧力矩9Nm。

将传动皮带挂在水泵和平衡轴上拧紧平衡轴锥型螺栓，扭紧力矩9Nm+90°。

将传动皮带护罩装回水泵，并将两个螺栓拧紧到9Nm。

重新安装所有卸下的发动机零件。

根据整车制造商的规格要求加注冷却液。

推荐使用舍弗勒热管理系统液。

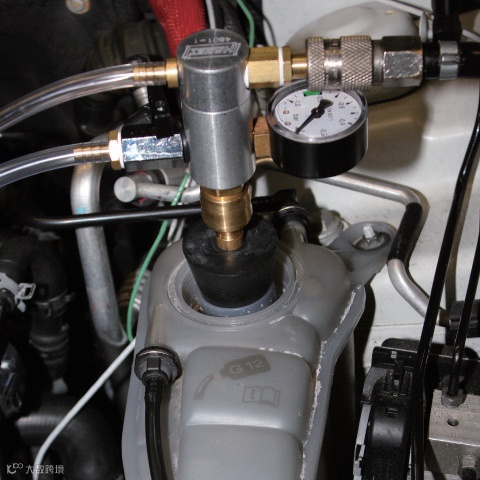

为导通系统，请使用车辆诊断测试仪的“冷却回路导通”程序打开冷却回路的阀门。

加注冷却液至储液罐最高液位，拧紧盖子。启动发动机，将加热温度设置为“高”，关闭空调压缩机。以2000rpm的速度运行发动机3分钟。

让发动机怠速运转，当两根冷却液软管升温至手感可接触温度时，将发动机在2000rpm下再运行2分钟。

关闭发动机，让其冷却下来。发动机冷却后，检查储液管的冷却液液位，必要时进行调整。

装回发动机下部的隔音罩。
