数字对讲机制式DMR

DMR标准把设备分成I类、II类和III类，I类是指工作于视距通信模式、免执照的DMR设备，II类是指工作在直通模式或转发模式、有个人执照的DMR设备，III类是指采用中心控制器进行通信控制、有个人执照的DMR集群系统设备。标准的第一和第三部分适用于所有三类设备，第二部分只适用于I类和II类设备，第四部分只适用于III类设备。专业对讲机属于DMR中的II类设备，今天小编就给您与II类设备相关的DMR标准。

DMR标准

DMR是欧洲电信标准协会于2005年4月推出的数字移动无线系统标准，标准号为TS 102 361，分为4个部分，第一部分为空中接口物理层和数据链路层协议，第二部分为空中接口呼叫控制层协议，第三部分为短数据和分组数据协议，第四部分为集群业务和设备协议。

DMR标准的主要技术指标

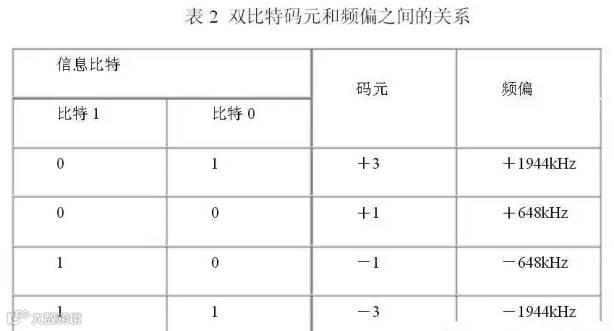

DMR采用4FSK调制，每个双比特码元对应一个载波频偏，两者之间的关系见表2，4FSK调制技术对发射机频率稳定度的要求比较严格，指标分别见表3和表4。

表3  BS发射机频率稳定度

 表4  MS发射机频谱稳定度

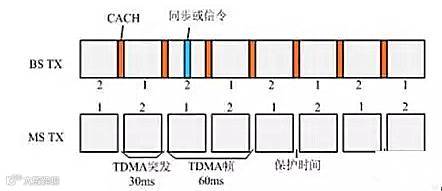

DMR的帧结构见图1，下行（BS TX）帧和上行帧（MS TX）的结构略有不同。每帧包括两个时隙，分别用“1”和“2”表示，每个时隙中传送的数据为突发。

图一

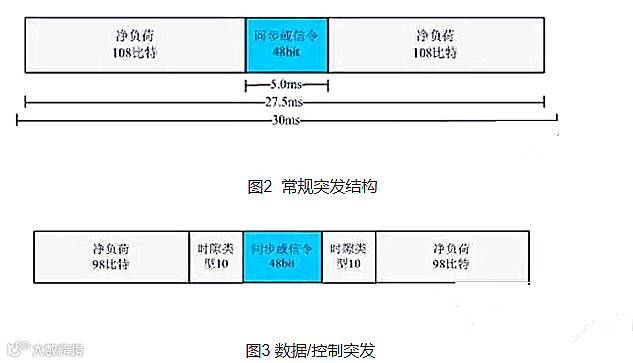

DMR的突发分为业务突发、公共通知信道（CACH）突发和反向信道（RC）突发三种，分别包括264比特、24比特和96比特数据。业务突发又分为常规突发和数据/控制突发两种，见图2和图3。常规突发用于传输用户语音，每个突发包括两个108比特的负载域和一个48比特的同步或信令域。负载域可以传输216比特的压缩语音，同步或嵌入信令域用于传输同步字或RC信令。每个突发的时长为30ms，其中27.5ms用于传输264比特的数据；上行帧中剩余的2.5ms作为保护时间；下行帧中剩余的2.5ms用作CACH，传送TDMA帧号、信道接入指示以及低速信令等信息。 数据/控制突发结构与常规突发类似，只是把常规突发两个净负荷域各拿出10个比特作为时隙类型域，用于指示负载域信息的含义。

 图2  常规突发结构

图3 数据/控制突发

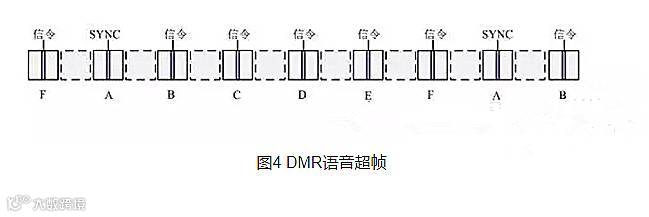

 DMR语音采用超帧结构进行传输，每个超帧中包括6个突发，时长360ms，见图4，超帧中的突发用字母A～F标识。突发A表示超帧的开始，A的中间部分传送同步字SYNC，突发B到F的中间传送嵌入信令。数据/控制突发没有超帧结构。

直通模式

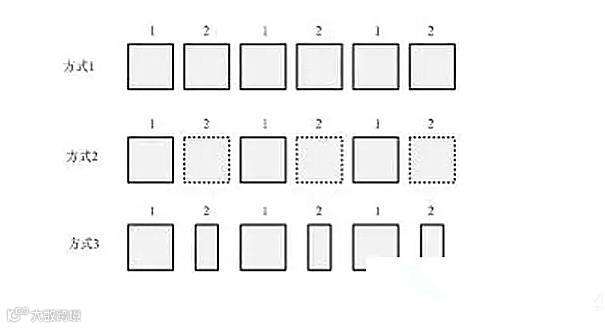

直通模式是指两个对讲机直接通信而不经过基站的转发，直通模式可以采用单工通信，也可以采用时分双工通信，直通模式的信道包括同一载频上的前向信道和反向信道，两者之间有保护间隔。这种类型的信道支持三种通信方式， 方式1：两个业务信道用于时分双工业务（前向和反向）； 方式2：单个信道用于传输业务；  方式3：一个信道用于传输业务（前向），另一个信道用于传输反向信道信令（反向）。

转发模式

转发模式是指两个对讲机之间的通信必须经过基站的转发，DMR的基站可以采用同频转发，也可以采用异频转发。  带CACH的业务信道（下行信道）  带CACH的业务信道适用于双频BS到MS的下行传输，见图1的上半部分。信道包括两个TDMA业务信道（ch1和ch2）以及一个用于传输信道号、信道接入指示和低速数据的公共通知信道。一旦BS被激活，带CACH的业务信道便连续发送，如果没有业务信息要发送，BS将使用空闲信息填充后发送。  带保护时间的业务信道（上行信道）  带保护时间的业务信道适用于从MS到双频BS的上行传输，包括两个TDMA业务信道（ch1和ch2），两个业务信道中间为一段保护时间，用于功率放大器的上升及传播时延。这种信道类型也有三种通信方式：  方式1：两个信道分别传输一路业务； 方式2：单个信道（ch1）用于传输业务；  方式3：一个信道用于传输业务（ch1），另一个用于传输反向信道突发（ch2）。 方式1也可用于单频BS，此时可支持一路同频转发。

带保护间隔的业务信道

DMR所支持的业务包括语音业务和数据业务，见表5。

表5 DMR的业务

无地址语音呼叫是一种特殊的组呼语音业务，它使用一组预定义的目标地址作为组呼地址码，从而方便了动态重组。

开放语音信道业务（OVCM）允许目标地址用户之外的其它用户监听和参与到呼叫之中，OVCM由呼叫发起方决定，且只能在组呼和单呼中应用，在无地址语音呼叫、全呼、全双工语音呼叫、外网呼叫和数据业务中，不能使用OVCM业务。
