雷达测量
行程时间原理
Micropilot FMR56
适用于固料物位测量的经济、高效的基本型仪表
Micropilot FMR56专为固料贮仓或货柜等轻型工况条件下的物位测量而设计。Micropilot适合粉状、粒状等固体散料的连续、非接触式的物位测量。测量值不受粉尘、进料噪音、温度变化、气相介质的影响。
这里可以输入简单的图片描述
优势
· 测量稳定可靠，不受介质和过程条件变化的影响
· HistoROM集成数据存储单元，帮助快速调试、维修和诊断
· 测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量
· 硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3
· 心跳技术，在整个生命周期内实现高效、安全的工厂运营
· 无缝集成到控制或资产管理系统，直观的菜单引导式操作概念（现场或通过控制系统）
· 通过世界权威的SIL和WHG实验认证，节约您的时间和经济成本
应用领域
PP镀层的喇叭天线，可通过安装支架或密封转盘，轻松对准固体表面。
· 过程连接：安装支架或松套法兰
· 温度范围：-40至+80°C (-40至+176°F)
· 压力范围：-1至3bar (-14.5至43.5psi)
· 最大测量范围：30m（98ft)
· K波段: 26GHz
· 国际防爆认证, SIL, 5点线性协议
特征和规格
· 连续料位测量
· 测量原理
固体物位雷达
· 特点/应用
适用简单应用：
在固体料仓或储罐上进行可靠的非接触料位测量
·

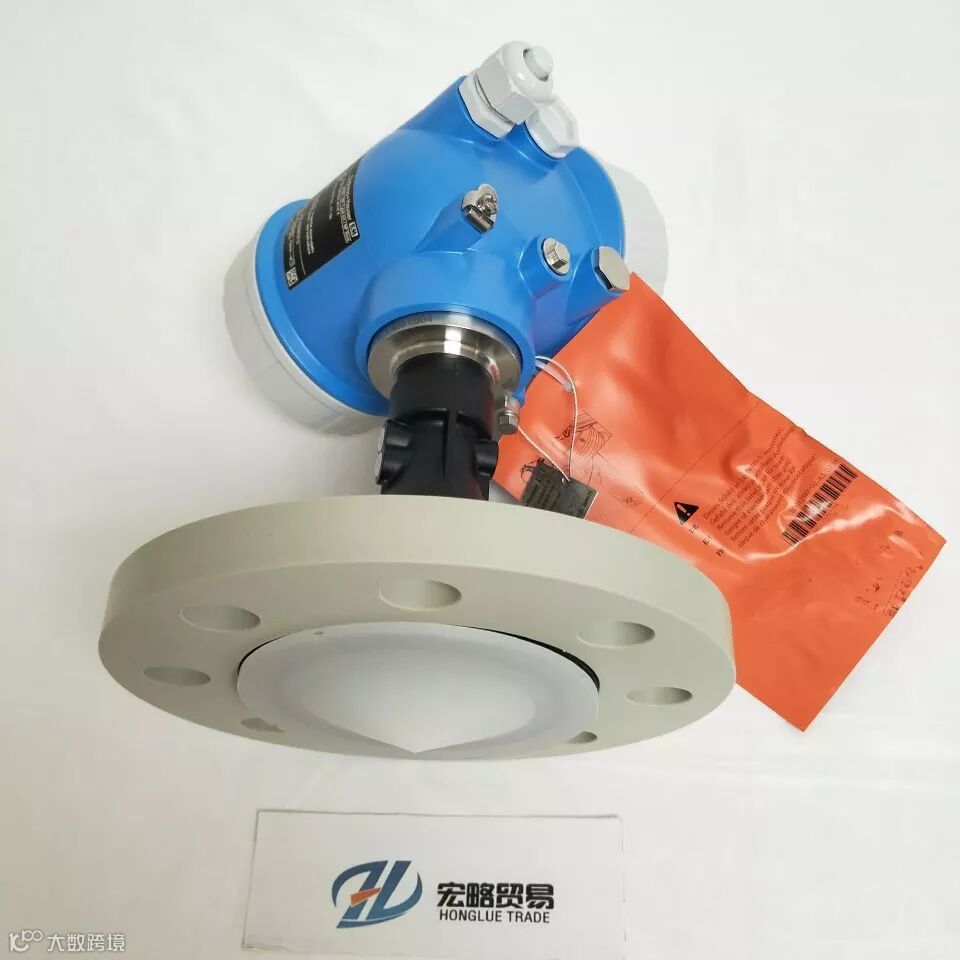

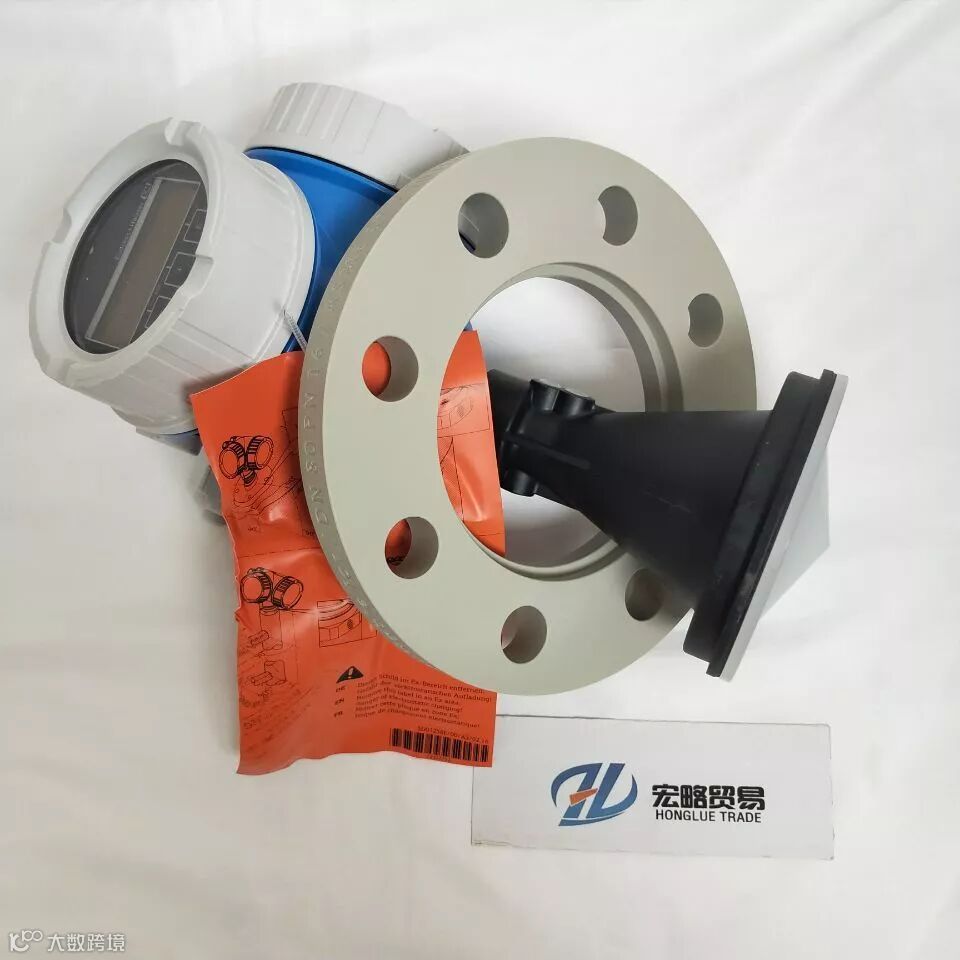

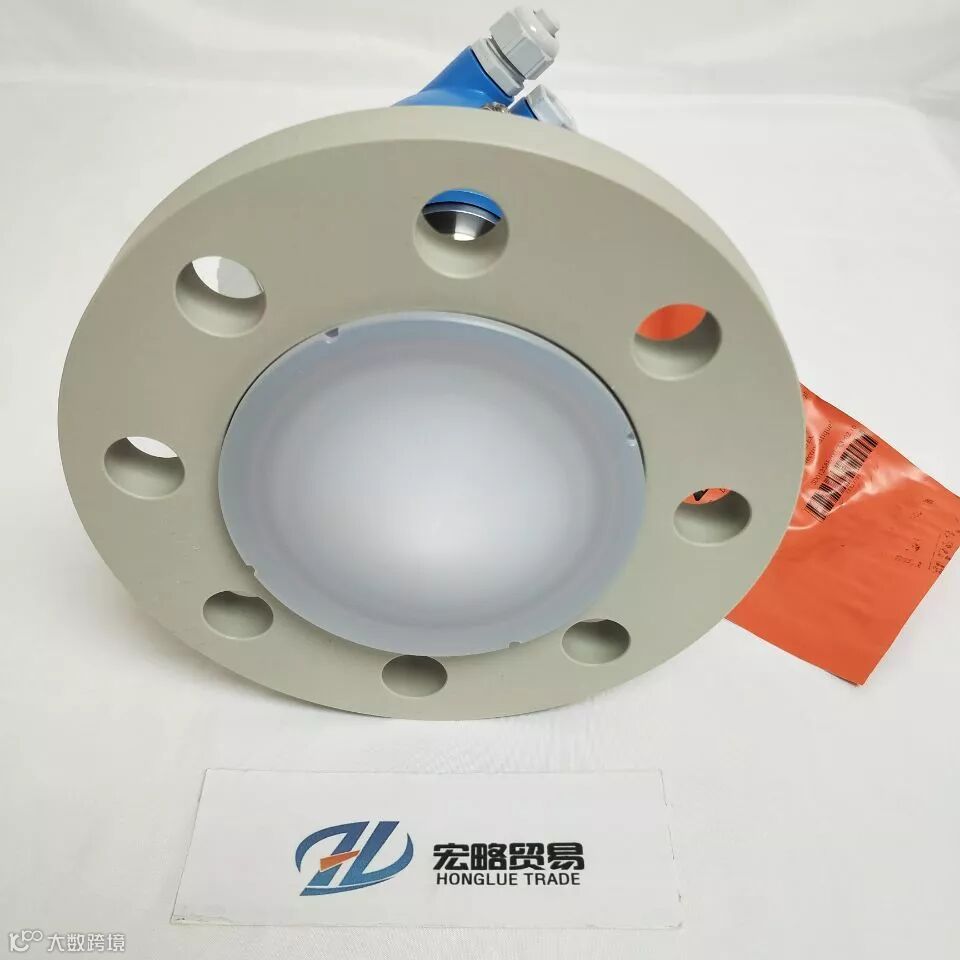

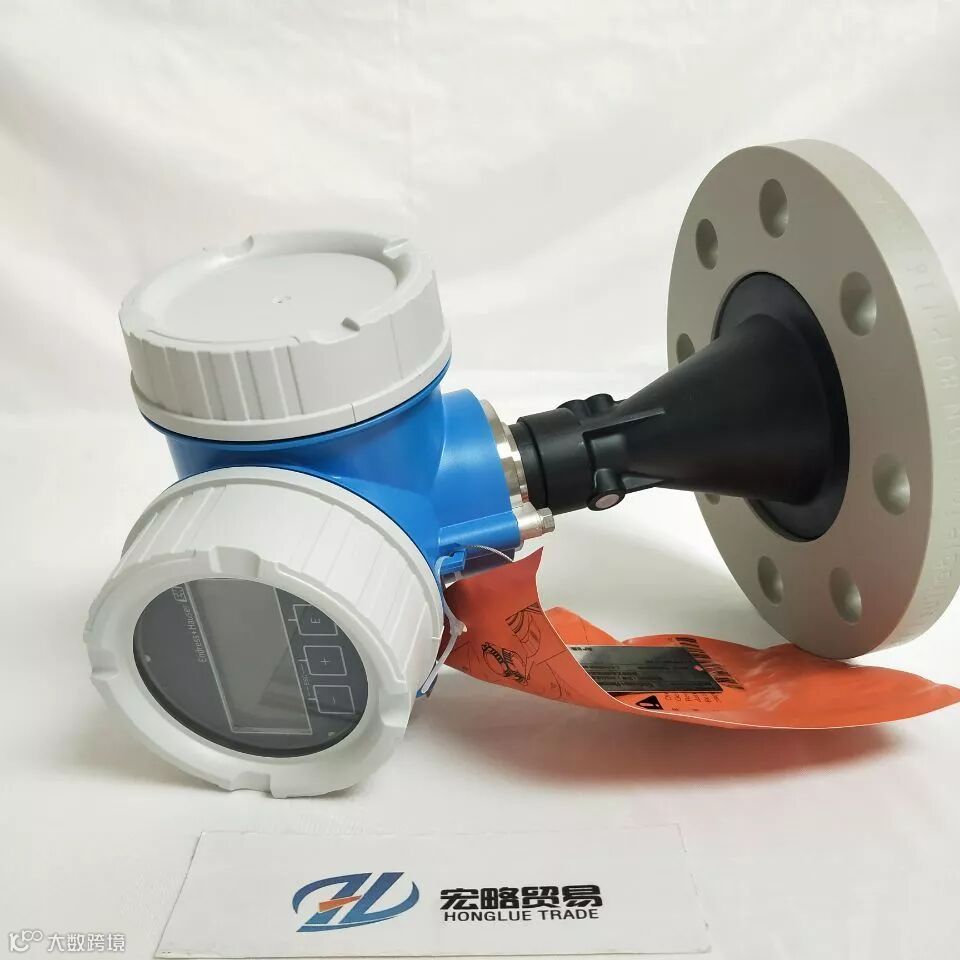

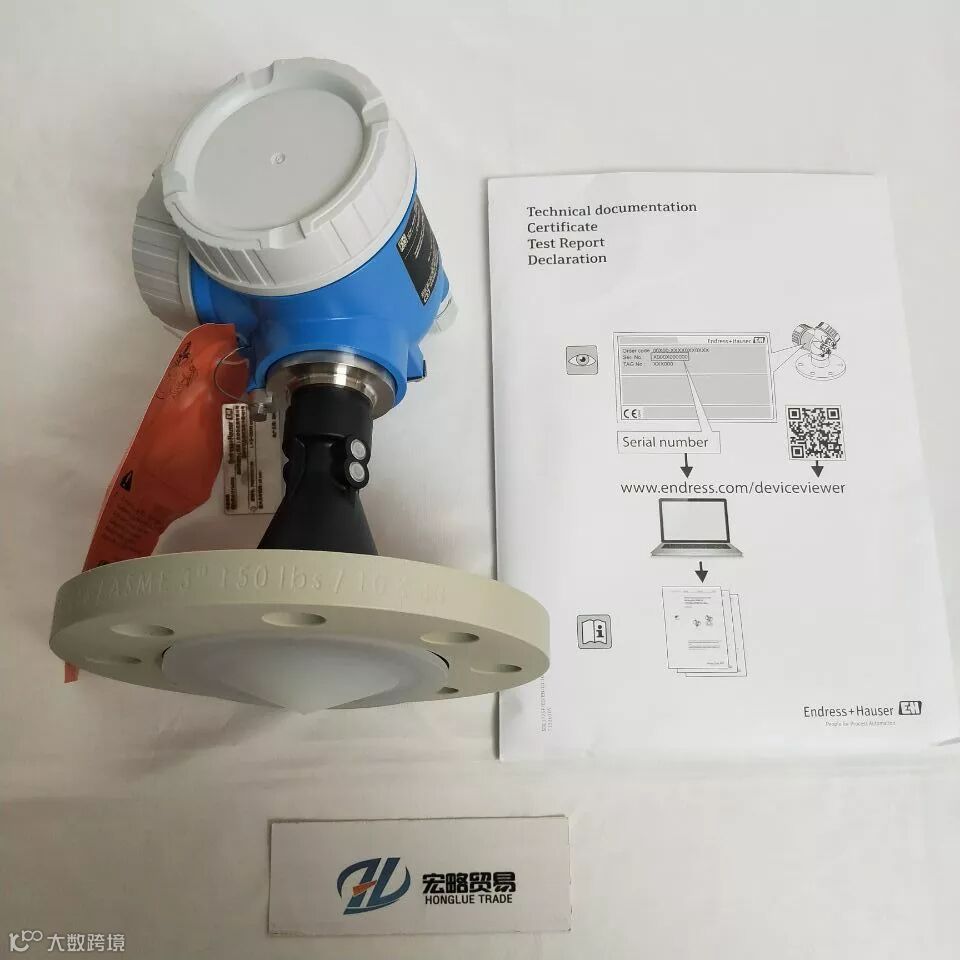

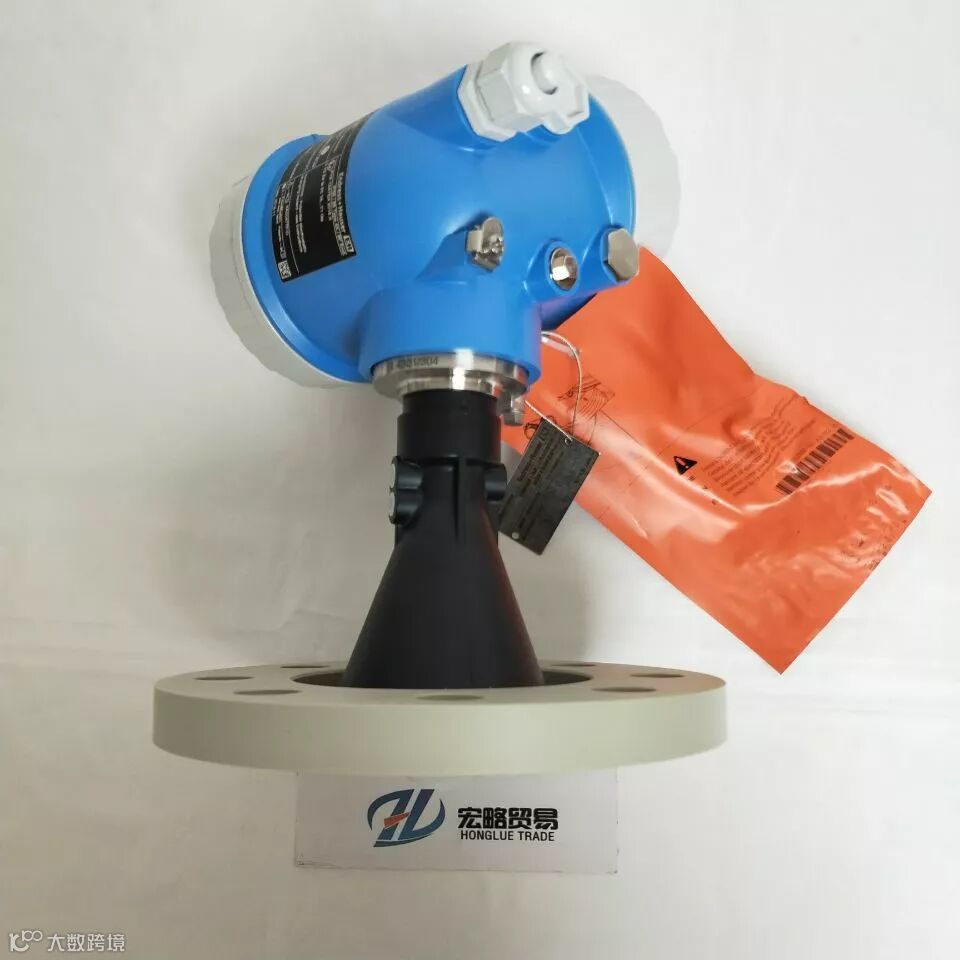

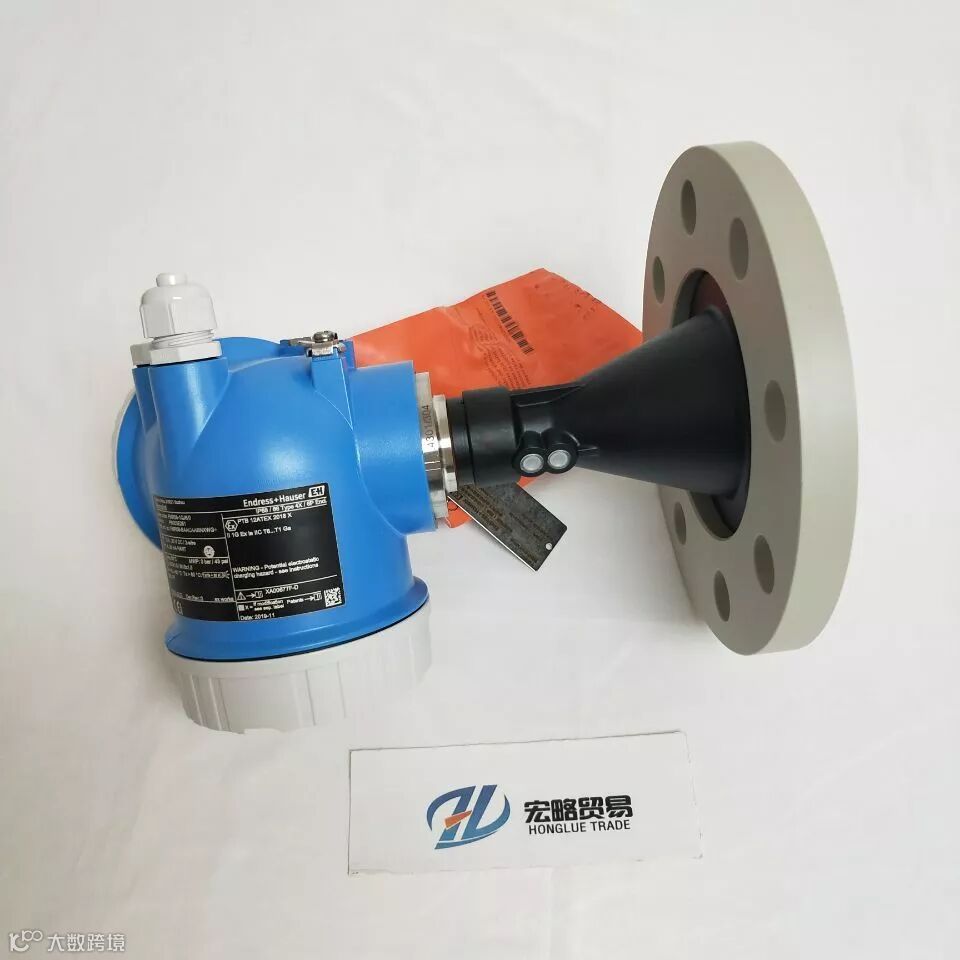

仪表不同角度
特点
多路回波跟踪确保安全性和可靠性
HistoROM智能数据存储单元
· 电源/通信
两线制（HART、PROFIBUS PA、FOUNDATION Fieldbus）
四限制（HART）
· 频率
K波段（约26 GHz）
· 天线
喇叭天线，DN80/3"，PP填充
喇叭天线，DN100/4"，PP填充
· 测量精度
+/- 3 mm (0.12 in)
· 环境温度
-40...+80 °C
(-40...+176 °F)
· 过程温度
-40...+80 °C
(-40...+176 °F)
· 过程压力（绝压）/最大过压限定值
真空...3 bar
(真空...43.5 psi)
· 主要接液部件
PP、UP
· 过程连接
法兰：
UNI DN80...DN150
(3"...6")
安装架
· 最大测量距离
30 m (98 ft)
· 通信
4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
· 证书和认证
ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC
· 安全认证
SIL
· 选项
显示单元
用户自定义参数
· 应用限制
Dk < 1.6
以下因素会减小最大量程：
反射特性不佳的介质
安息角
十分松散的固体散料表面，例如气动进料过程中的轻质散料
粘附，特别是潮湿介质粘附
