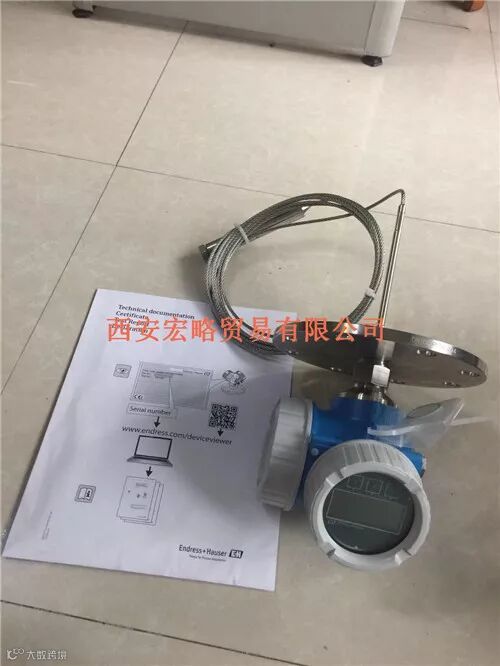

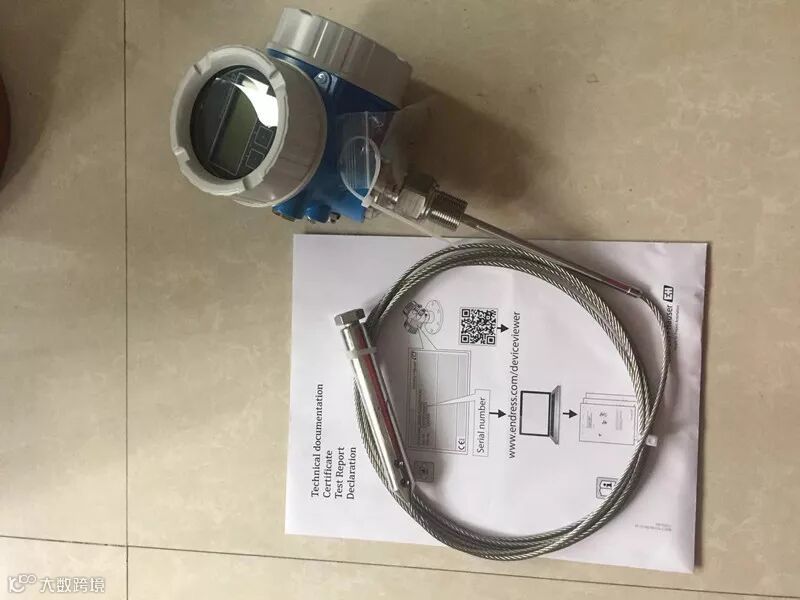

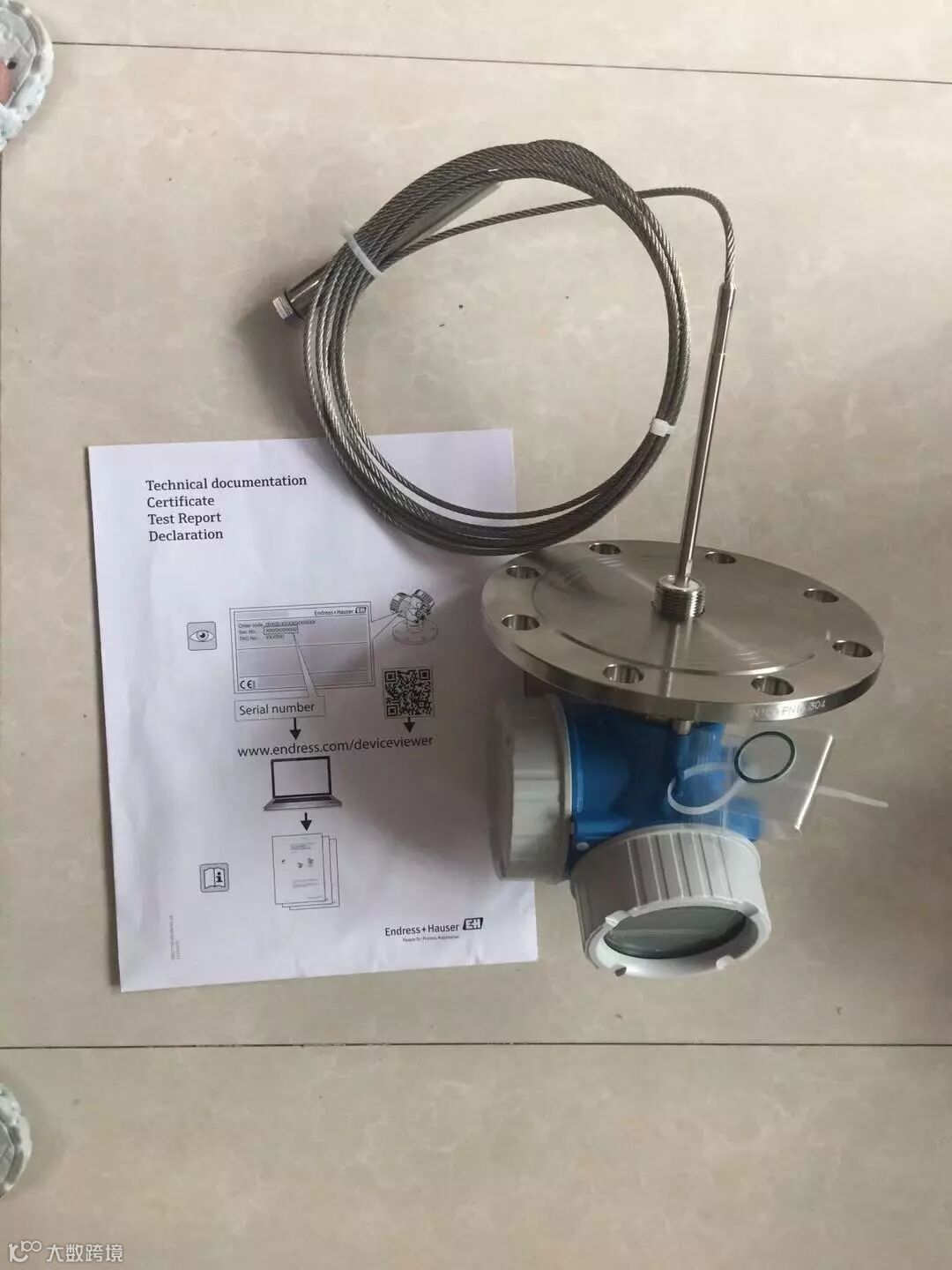

德国E+H导波雷达液位计 FMP51
带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
•FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
FDA 认证和 USP Cl. VI 认证材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 最大量程：45 m (148 ft)
• 过程连接：3/4"螺纹，或法兰
• 温度范围：–196…+450 °C (–321…+842 °F)
• 压力范围：–1…400 bar (–14.5…5 800 psi)
• 提供下列系统集成接口：
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
– 基金会现场总线(FF)
• 可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)安全等级， 通过 TÜV 认证，符合 IEC 61508 标
准

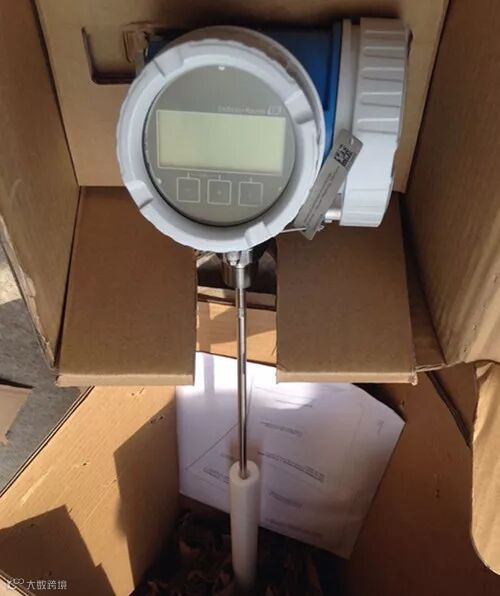

FMP51杆式
优势
• 可靠测量：
– 存在波动液面和泡沫液面时
– 介质类型改变时
– 存在粉尘的应用场合中(仅适用于 FMP54)
• 适用范围广
• 内置数据储存单元
• 工厂预标定探头长度
• 全中文显示的直观菜单引导式操作方法
• 便捷地集成至控制系统或资产管理系统中
• 精准的仪表诊断和过程诊断，有助于快速发现问题
• 防爆认证：ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认证(仅适用于 FMP52)

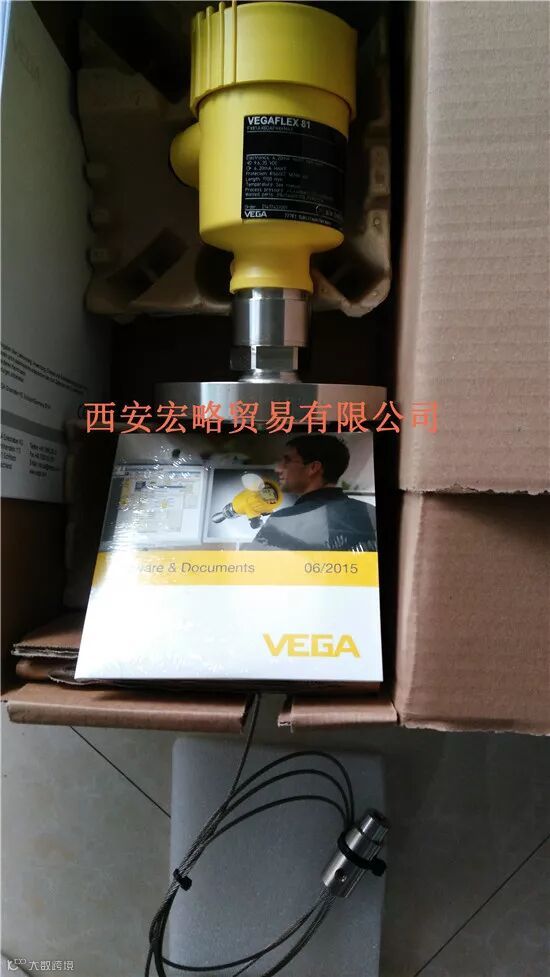

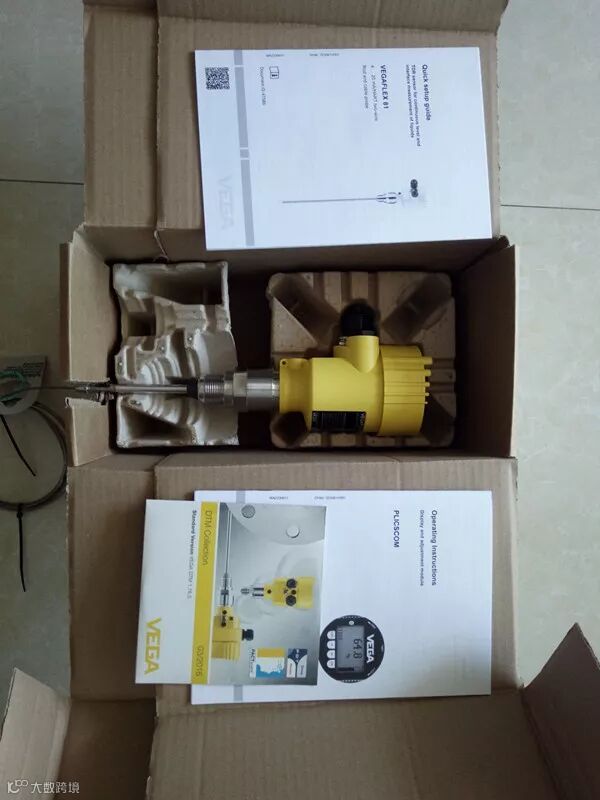

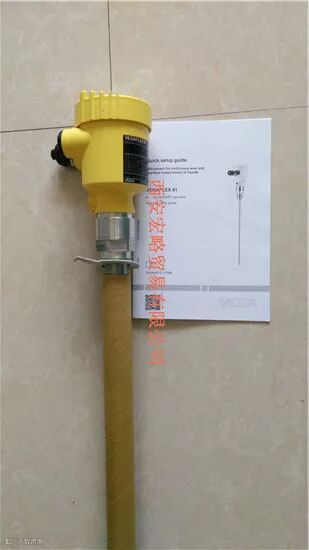

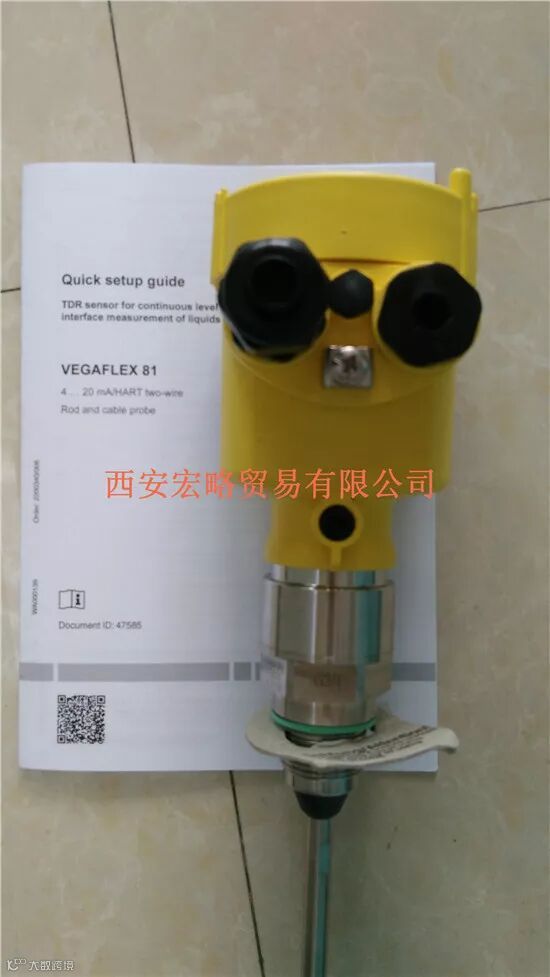

德国VEGA导波雷达液位计FX81
应用范围
VEGAFLEX 系列的 TDR 传感器适用于在液体和固料中测量物位。 它还可以在液体中额外测量两种介质的界面。 即便是在高压或极端温度下，它们也能可靠的测量液体。 雷达式传感器既可用于简单测量，也可以用于测量腐蚀性介质，
对于卫生要求很高的场合同样适用。 这些传感器能绝对可靠地测量轻型和重型固料，即使粉尘和噪音强烈，它们不受粘附物或产生的冷凝物的影响。
测量原理
高频雷达脉冲被耦合到一根缆 ( 固料 ) 或一根棒 ( 液体 ) 上并沿着该探头运行。 脉冲被介质表面反射。 测量仪表利用雷达脉冲所需的运行时间和输入的容器高度
可以计算出物位。
优点
TDR 传感器工作时与噪音、压力或温度波动无关，而且也不受密度变化、起
泡、蒸汽或灰尘的影响。 探头或容器壁上的附着物也不影响测量。 这使得设备
的设计和规划简单易行。 向导式的操作说明使调试工作不仅简单、省时而且可靠。
FLEX81
应 用：各种液体，带有蒸汽、附着物、起泡、冷凝水以及氨的应用场合
测量范围：由 316 制成的至 75 m 长的缆型测量探头，由316L 或合金 C22 制成的至 6 m 长的棒式测量探头，由 316L 或合金 C22 制成的至 6 m 长的同轴管式测量探头
结构形式：可更换的缆 (ø 2 mm ， ø 4 mm)
可更换的棒 (ø 8 mm ， ø 12 mm)
同轴管 (ø 21.3 mm ， ø 42,2 mm)
过程接头：螺纹，从 G¾ ， ¾ NPT 起，法兰，从 DN 25, 1"起
过程温度：-60 ⋯ +200 ℃
过程压力：-1 ⋯ +40 bar(-100 ⋯ +4000 kPa)
测量精度：± 2 mm
信号输出：4 ... 20 mA/HART, Profibus PA,Foundation Fieldbus
显示、操作：PLICSCOM, PACTware, VEGADIS 81,VEGADIS 82
许可证：ATEX ， IEC ， FM ， CSA ， EAC (GOST),UKR Sepro ， 溢流保护，造船， SIL2, FDA
优点：▪ 广泛的诊断方法确保了便于维护的运行，从而使设备的可用性高
▪ 由于探头可截短，故在规划时可方便地实现标准化并获得最高的灵活性

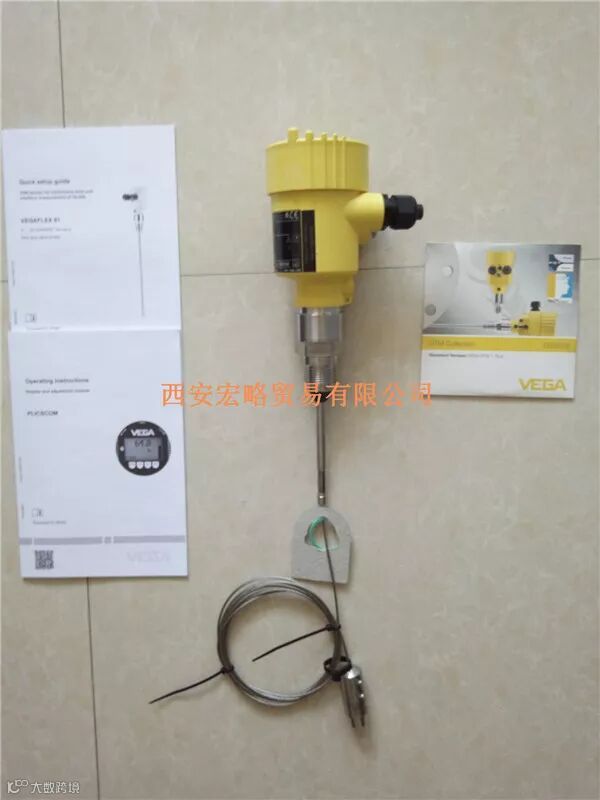

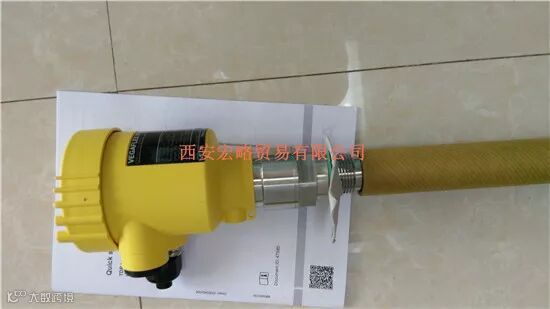

FX81缆式螺纹安装

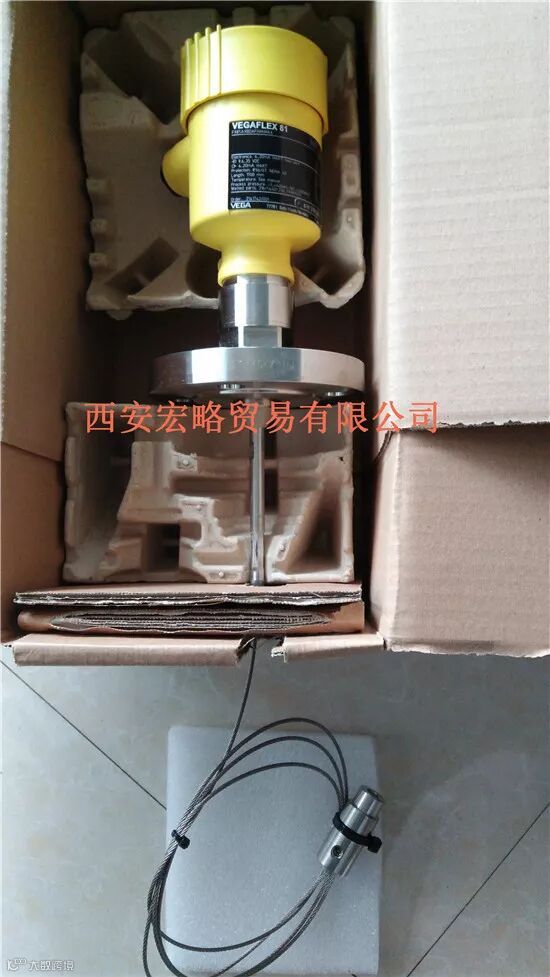

FX81缆式法兰安装
你们可以依据你们的现场需求选择不同的品牌，选择缆式还是杆式的导波雷达液位计，不同的工况有着不同的需求，你们可以联系我们，我们的技术将为你分析现场的需求，帮助你们找到最合适你们使用的型号，为你解决一些技术问题。
