摘要
本文提出一种理论方法用于确定圆钢管混凝土短柱的界限套箍系数。计算结果与试验数据吻合良好，验证了该方法的合理性。
1 什么是界限套箍系数
界限套箍系数是指圆钢管混凝土短柱在轴压力-轴向应变关系中不出现下降段时的最小套箍系数。当套箍作用足够强时，可有效约束核心混凝土，避免承载力骤降。图1引自Tomii等（1979）的研究，展示了典型的压力-应变曲线特征。
图1 钢管混凝土短柱压力-应变关系
2 钢与混凝土简单相加的力学行为
若将钢管和混凝土的承载力简单叠加，所得压力-应变曲线如图2所示。其中 N0 为钢材屈服强度与混凝土棱柱体强度之和，
为套箍系数，定义如下：
式中：As、Ac 分别为钢材与混凝土截面面积；fy、fpr 为钢材屈服强度与混凝土棱柱体抗压强度。
采用GB50010-2016《混凝土结构设计规范》推荐的混凝土本构模型，钢材按接近理想弹塑性考虑。由于最大应变控制在2%以内，钢材强化阶段影响较小。

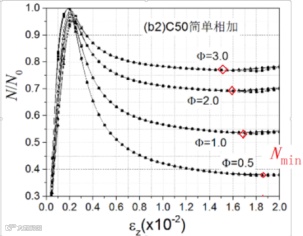

图2 简单相加时压力-应变关系
提取图2中峰值后下降段的最小承载力比值，拟合得：
式中：
为钢管混凝土承载力相对于简单相加承载力的提高系数。最小剩余承载力出现在应变为1.5%~1.85%区间，而峰值应变约为0.2%。
与试验曲线相比，简单相加模型存在明显下降段，而实际曲线因钢管对混凝土的环向约束（即套箍作用）消除了下降趋势。被“填平”的曲线高差由下式表示：
3 界限套箍系数的理论求解
钢管对混凝土产生围压 p，导致钢管环向受拉，竖向承载力降低。根据Mises屈服准则，钢管竖向承载力下降量为：
式中：t 为钢管壁厚，Dc 为混凝土直径。
在围压 p 作用下，核心混凝土强度提升为 fpr,p。不同于主动加压试验，钢管内混凝土属于被动受压，其强度随应变发展而变化。经大量试算，在应变达1.5%~1.85%时，混凝土强度可表示为：
相应地，核心混凝土承载力增量为：
为完全消除压力-应变曲线的下降段，混凝土承载力增量需抵消钢管承载力损失，并等于式(4)中的下降量，即满足：
由此建立代数方程：
给定
，可求解 p/fpr。当套箍系数较小时无解，表明约束不足无法抑制下降段。计算结果见表1，与文献中约1.12的试验值基本一致。

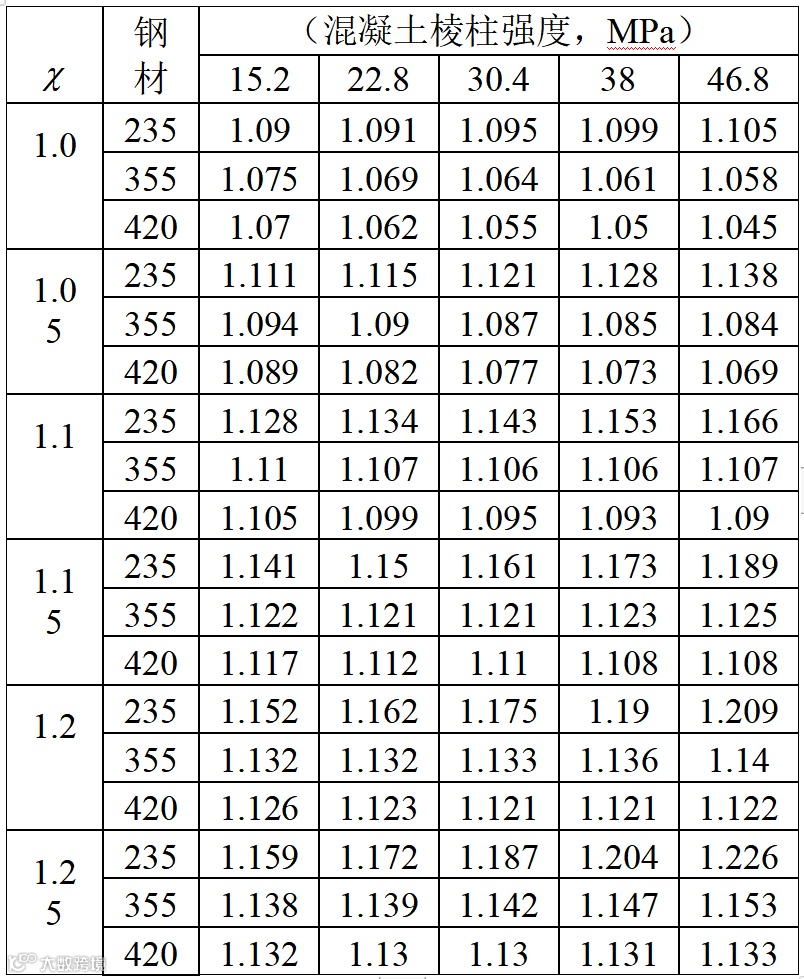

表1 界限套箍系数

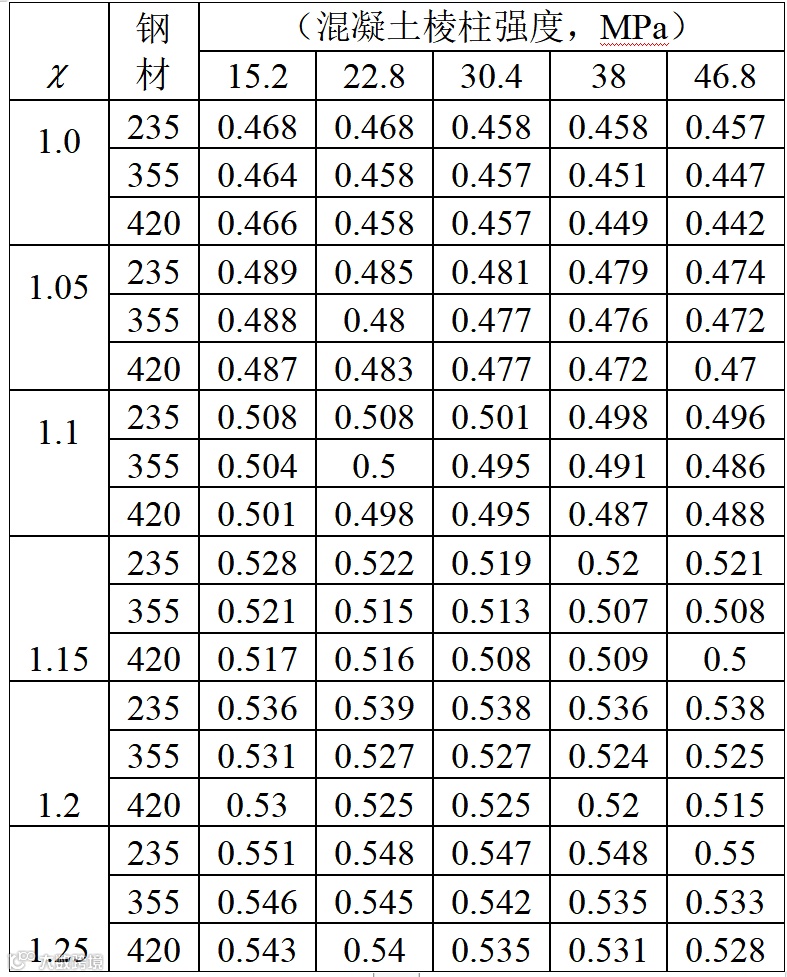

表2 围压 p/fpr
本文提出的理论方法与试验结果吻合良好，说明式(5)具有适用性。此外，计算承载力时常采用以下围压与竖向强度关系：
式(5)中的围压效率系数3.36，较式(9)的2.603提高30%~60%，表明在超过峰值承载力后，随着轴向应变增加，围压效应持续增强。
4 结束语
本文提出了一种计算圆钢管混凝土短柱界限套箍系数的理论方法，计算值在1.0~1.1之间，与试验结果基本一致，验证了公式(5)的合理性，适用于应变范围1.5%~1.85%。相较于传统公式，该方法反映出土应力发展阶段围压效率系数的提升特性，有助于更准确评估钢管混凝土后期承载性能。
