陶瓷夜光粉是如何调制成功的？

陶瓷夜光粉的调制通常是将夜光粉与陶瓷釉料混合，具体调制过程如下：

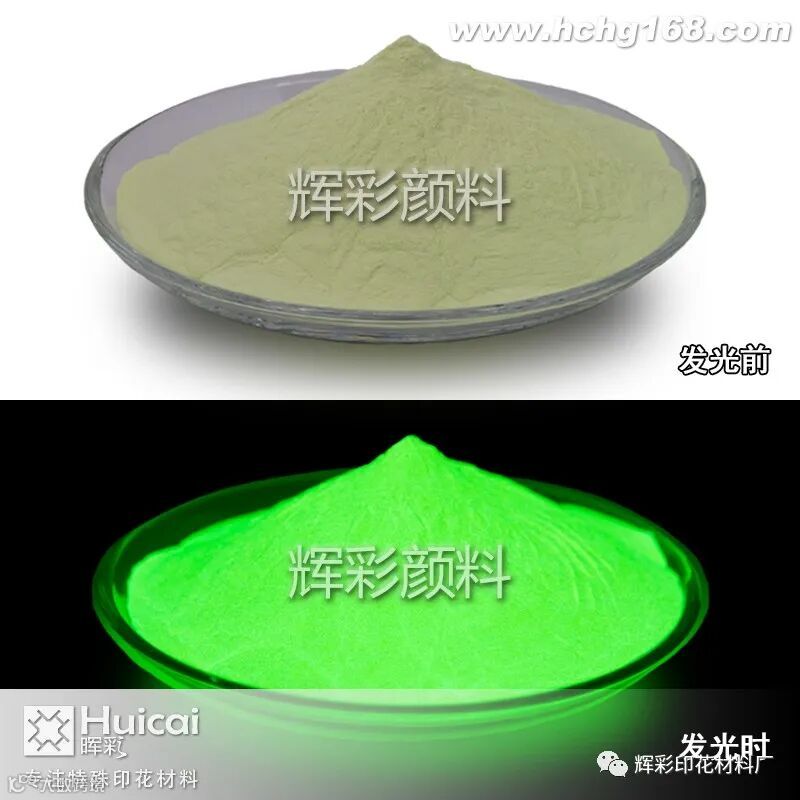

1.**原料准备**：选择合适的夜光粉，如稀土长效长余辉夜光粉，其粒径一般为160-300目或200-400目。同时，准备好低温陶瓷釉料粉末。

2. **混合原料**：将夜光粉与低温陶瓷釉料粉末充分混合均匀，夜光粉的重量比一般占30%-40%。

3.**制备釉浆**：将混合好的原料与水按重量比1:0.6的比例在球磨机中球磨混合20分钟，制成釉浆。如果釉料出现沉降问题，可加入2%-4%的膨润土，以增加釉浆的悬浮性。

4. **施釉**：用喷釉、浇釉、淋釉等方法，在白色陶瓷素坯上形成200-400微米的釉层。或者将夜光粉与适量的丝网印油充分混合，制得丝网印刷用浆料，然后在未经烧过的地砖白色釉层上面用80-120目的丝网印刷夜光釉浆，形成发光图案。

5. **烧制**：将施釉后的陶瓷素坯干燥后，放入窑炉中进行烧制。烧制温度一般在800-960℃，烧制时间为35-50分钟。如果是丝网印刷夜光图案的地砖，在图案表面烧一层透明釉料，烧制温度在850-960℃，烧制时间为35-45分钟。
