广东合昌 · 工业大风扇一站式解决「高大空间」通风降温问题

广东合昌机电有限公司

2024-06-04

导读：专注通风降温工程20多年，高效降温，经验丰富，技术精湛

夏天一到 · 问题多多

车间闷热 - 留人难？

招工难，招熟手师傅更难，工资高难留人，离职率高，即使在岗工作效率也低...

车间高温 - 空气差？

空间紧闭，通风差，产生各种异味与霉菌等，高温还会给个别行业带来隐患...

车间降温 - 成本高？

担心前期投入成本大，降温工程施工影响生产，后期使用保养费用高...

THE CONFUSED QUESTIONS

什么是工业大风扇

工业大风扇是一款广泛应用于工业厂房、物流仓储、候车室、展览馆、体育馆、商超等等高大空间，作为空间通风，人员降温的一种常见工业用设备。

工业大风扇可推射大量气流到地面，在地面形成一定高度的气流层水平运动，从而促成了整体空气循环，这样的好处在于全方位的地面覆盖和空气的立体循环。

大型工业风扇最大直径可达7.2米！采用空气动力学原理和先进工艺制造的流线型扇叶，仅需采用1.3KW就可以驱动大量的空气，产生超大面积的自然微风系统，起到通风和降温的双重功能。

比起传统的暖通空调和小型的高速风机，它有无可比拟的应用优势，堪称高大空间通风降温的完美解决方案。

工业大风扇适用哪些领域？

商业公共场所	大型商场、超市、专业集贸批发市场、会展中心、展厅、汽车4S店、机场候机厅、高铁站、汽车站、医院大厅、教堂、祠堂
制造业	工业厂房、生产车间、物流仓储、电商运转库、快递分拣中心
休闲旅游	大型游乐场、公园、旅游景点、特色小镇、餐饮
文体运动	文化馆、学校、办公室、食堂、体育馆、蓝球场、健身房、室内训练场、游泳馆

工业大风扇降温原理及功能

降温原理：

工业大风扇产生的自然微风吹拂在人体上，促进汗液的蒸发带走热量，从而使人体降温，带来凉爽感受，通常这种体感降温能达到5-7℃，人体便感到无比舒适凉爽。

功能舒适性：

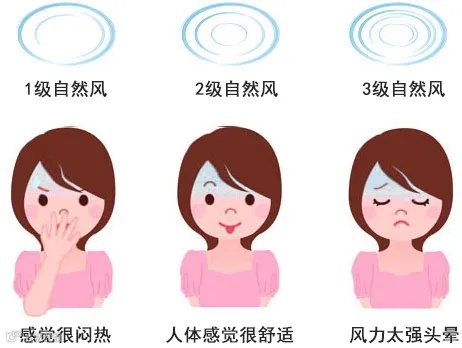

合昌 · 润东方工业大风扇作用是将室内的空气大量全面搅动形成风速，产生2-3级自然风效果，在高大空间内创造出柔和、舒适的类似自然风的效果，显著改善了闷热的工作环境，增加空气流通，提高生产效率，减少员工流失，实现节能。

覆盖面积广：

合昌 · 润东方永磁直驱工业大风扇推动大量空气到地面，在地面形成一定高度的气流层沿四周翻滚运动，促使整个空间的空气不断的循环，慢转速、低能耗，大风量并且覆盖面积可达1450平方左右。

工业大风扇具有哪些特点？

1. 风量大覆盖广：

每分钟空气流通量15000m³，单机最大覆盖面积可达2000平方米；

2. 极小的投资良好的效果，超高性价比：

厂房面积过大，安装空调成本太高，一般通风设备没有用武之地而大风扇能以小投资，达到良好的综合效果；

3. 取代空调：

可使人体感受约5-7℃的温差效应，部分场所可与传统空调轮值使用，从而一定程度上达到取代中央空调的效果；

4. 高效节能：

配置永磁直驱电机效率进一步提高，更节能，每小时实际耗电0.8-1.2KW；

5. 免维护寿命长，专业无忧服务：

创新技术，低转速、磨损少，免维护，寿命长；20年行业前沿服务经验，拥有大量应用案例，为用户提供独到、高性价比的通风降温一站式解决方案；

6. 品质稳定：

高端配置，品质稳定性极高，性能卓著。

工业大风扇帮助企业解决哪些问题？

1. 促进全方位空气流动，强力环境通风、人员降温：

超大面积的微风吹拂，实现全方位类似自然立体式的空气流动，帮助环境强力通风实现人员降温；

2. 全天候通风、降温：

365天可用，春秋季凉爽，夏冬季舒适；

3. 优化制冷效果、实现空调节能：

在与冷风机(环保空调)组合使用时，可达到类似中央空调甚至更为优胜的新风凉爽效果；与中央空调一起使用，通过提高空调设定温度，可以实现高效节能，节能效果显著；

4. 排烟除尘：

与屋顶风机结合，可实现环境排烟除尘；

5. 冬季特别效用：

冬季需采暖时，可以低速转动，将接近建筑屋面分层的热流空气进行有效的余热利用；

6. 调节空气湿度，保持干燥：

微风系统可降低室内空气湿度，保持室内干燥，防止货品受潮霉变，设备生锈。

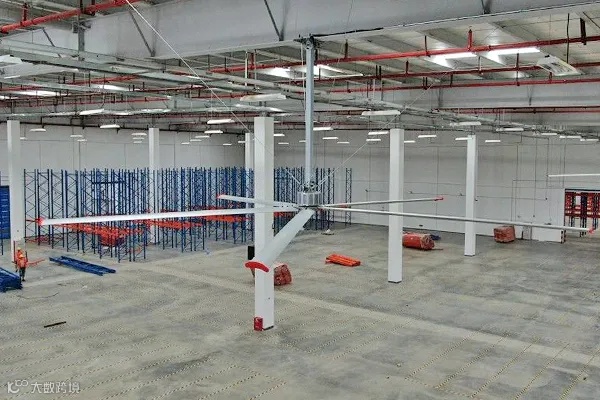

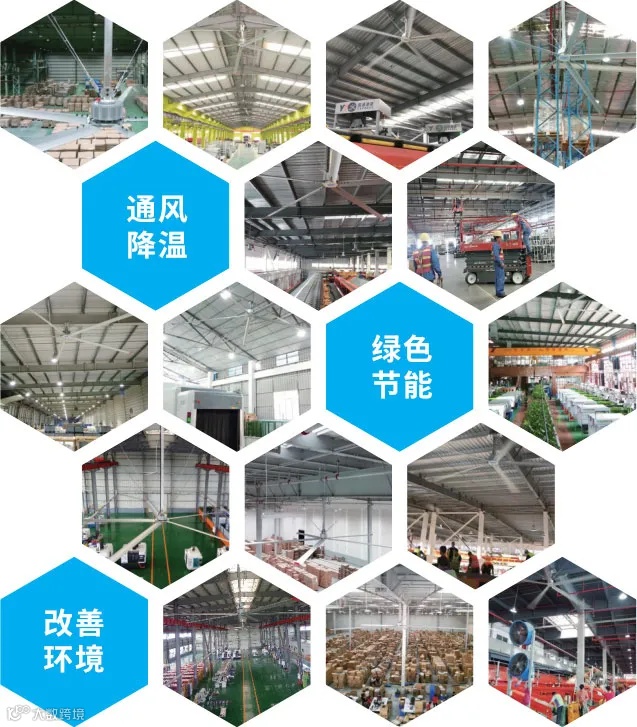

安装了工业大风扇的效果

1. 覆盖面广：

超大直径风扇（最大7.2米）大范围内促使空气有序流动，每台风扇有效近似覆盖面积超过1450平米以上；

2. 全方位、360度空气循环，通风无盲区：

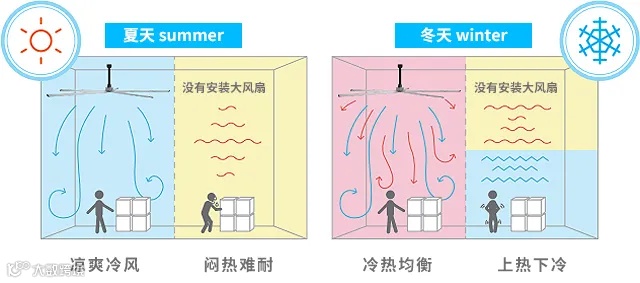

气流由上而下成锥形往地面推动，到地面沿水平方向流动，遇到侧面阻隔或邻近风扇的水平气流后向上推动到屋面，从而全方位、多角度地强化空气循环流通；

3. 与室外新风交换，空气环境更优：

流动的空气可以迅速通过门窗或屋顶风机与室外进行新风交换，减少了室内浑浊闷热空气的滞留，确保工作环境健康舒适；

4. 人体舒适降温：

持续轻柔的微风能加快人体表面汗液的蒸发速度从而产生凉爽的降温效果，使人体感受约5-7℃的温差效应；

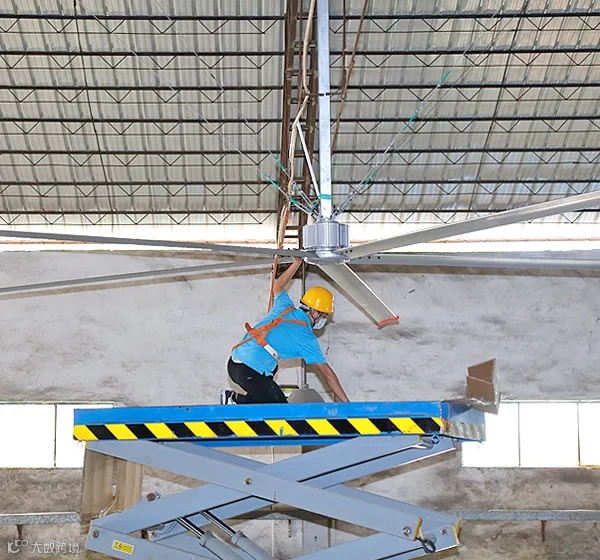

5. 安装安全便利，美观亮丽：

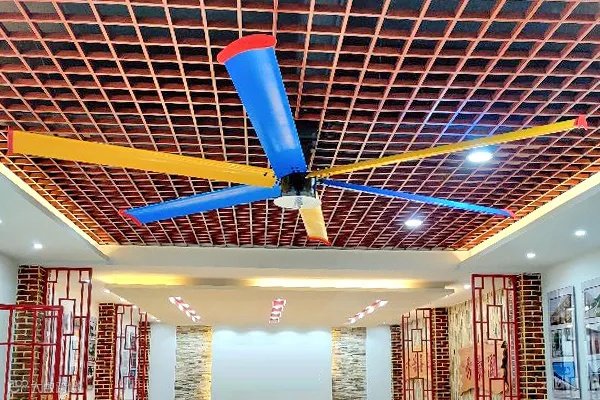

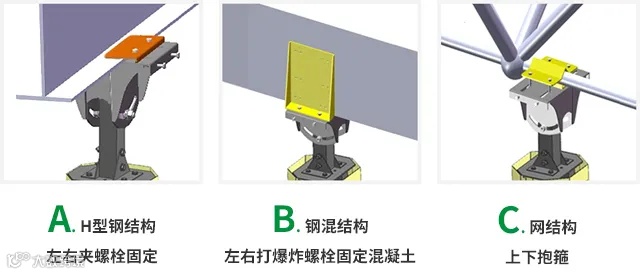

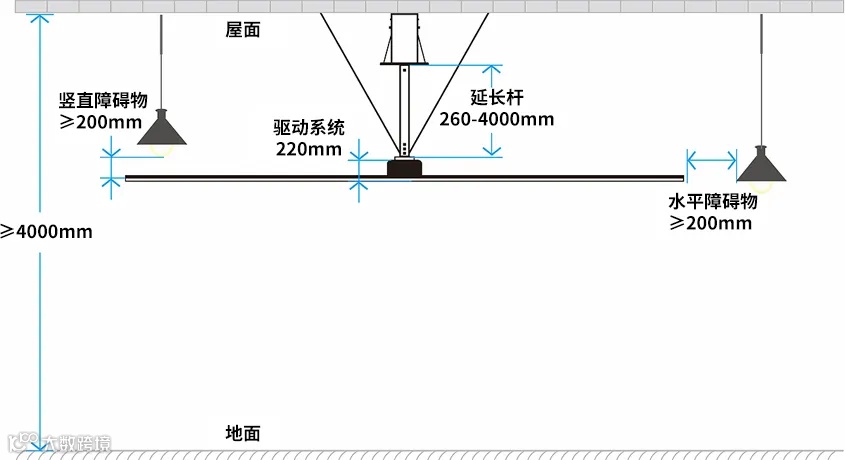

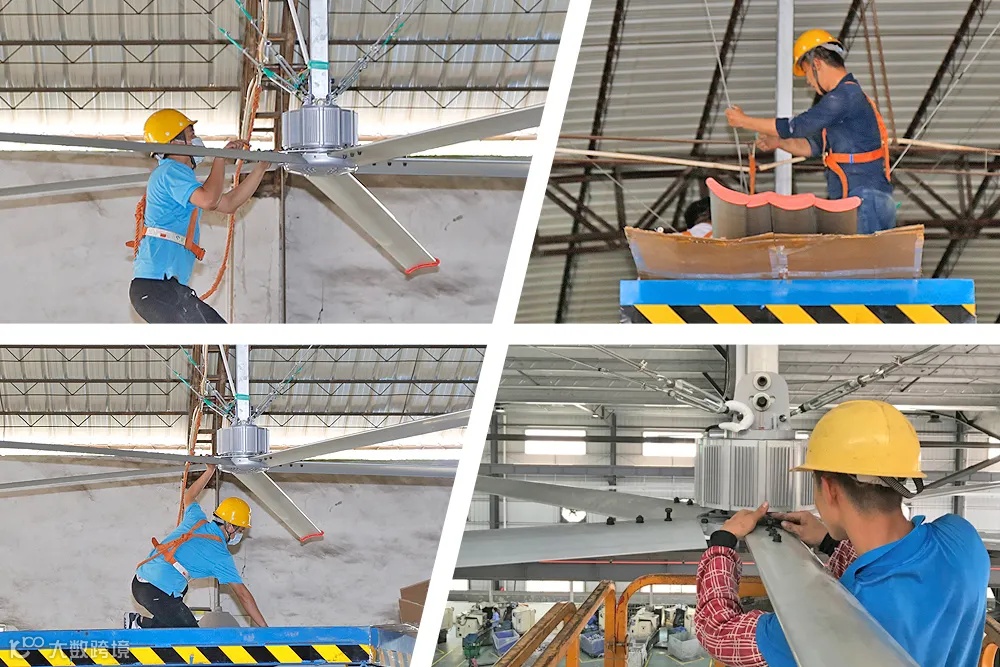

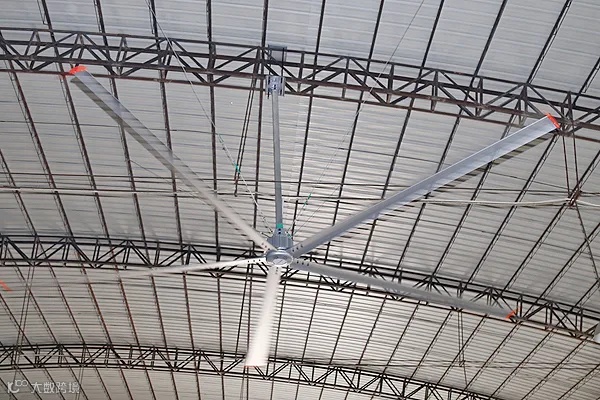

风扇安装在离地面4米以上的上部空间，通过卡夹方式固定在屋面结构梁上，不会影响任何地面工作区域正常工作进程，美观、大气、安全可靠。若风扇选配绚丽的瑞泰风彩色扇叶，自然形成一道亮丽的风景线；

小直径

↓ 滑动查看更多型号 ↓

型号：RDF-S3600
直径	3.6m（12ft）
电压	单相 220V
电流	2.6 A
额定功率	0.66 kw
转速	90 rpm
风量	4522m³ / min
噪音	< 38 dB
重量	72 KG
覆盖范围	Ø 20-24 m
型号：RDF-S4200
直径	4.2m（14ft）
电压	单相 220V
电流	2.6 A
额定功率	0.66 kw
转速	80 rpm
风量	5306m³ / min
噪音	< 38 dB
重量	75 KG
覆盖范围	Ø 22-26 m
型号：RDF-S5200
直径	5.2m（17ft）
电压	单相 220V
电流	2.6 A
额定功率	0.66 kw
转速	70 rpm
风量	7065m³ / min
噪音	< 39 dB
重量	78 KG
覆盖范围	Ø 25-30 m

大直径

↓ 滑动查看更多型号 ↓

型号：RDF-B6200
直径	6.2m（20ft）
电压	单相 220V
电流	4.5 A
额定功率	1.3 kw
转速	60 rpm
风量	10747m³ / min
噪音	< 39 dB
重量	100 KG
覆盖范围	Ø 32-37 m
型号：RDF-B6200
直径	6.2m（20ft）
电压	三相 380V
电流	3.1 A
额定功率	1.3 kw
转速	60 rpm
风量	10747m³ / min
噪音	< 39 dB
重量	100 KG
覆盖范围	Ø 32-37 m
型号：RDF-B6700
直径	6.7m（22ft）
电压	单相 220V
电流	4.5 A
额定功率	1.3 kw
转速	55 rpm
风量	12560m³ / min
噪音	< 39 dB
重量	105 KG
覆盖范围	Ø 35-40 m
型号：RDF-B6700
直径	6.7m（22ft）
电压	三相 380V
电流	3.1 A
额定功率	1.3 kw
转速	55 rpm
风量	12560m³/ min
噪音	< 39 dB
重量	105 KG
覆盖范围	Ø 35-40 m

高风量

↓ 滑动查看更多型号 ↓

型号：RDF-H7200
直径	7.2m（24ft）
电压	单相 220V
电流	4.5 A
额定功率	1.3 kw
转速	58 rpm
风量	15197m³ / min
噪音	< 39 dB
重量	115 KG
覆盖范围	Ø 38-44 m
型号：RDF-H7200
直径	7.2m（24ft）
电压	三相 380V
电流	3.1 A
额定功率	1.3 kw
转速	58 rpm
风量	15197m³ / min
噪音	< 39 dB
重量	115 KG
覆盖范围	Ø 38-44 m

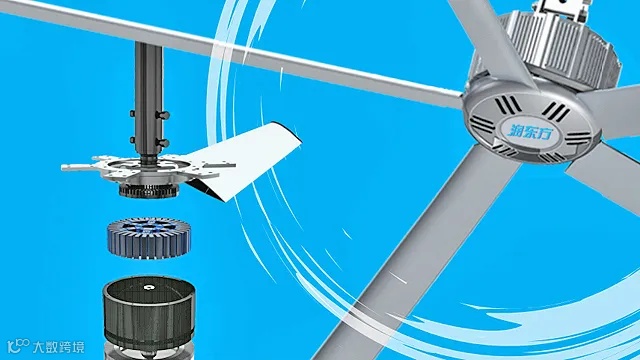

动力系统一专属定制：

品质的保障借鉴于中国高铁核心理念

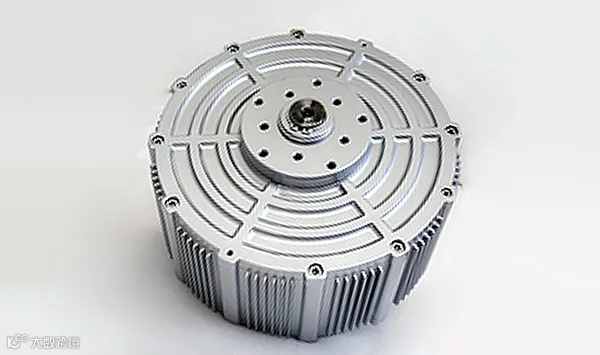

永磁无刷伺服电机

● 独特的高聚密稀土永磁内转子结构，永不脱落，不退磁；

● 自然冷却，温升低；

● 伺服直接驱动，无刷静音；

● 免维护，无油污污染；

● 功率小，密度高，体积小，重量轻;

● 密封结构设计，防护等级IP64.

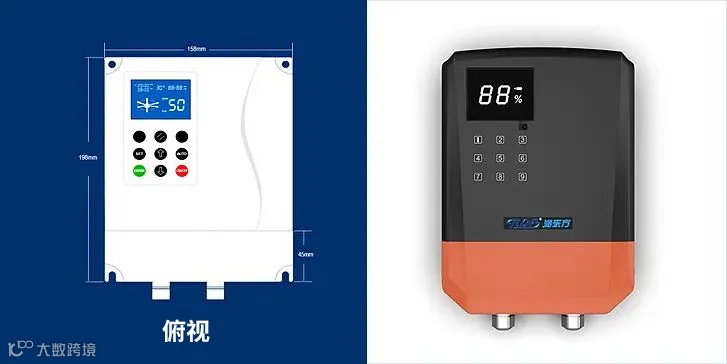

控制系统一精益求精：

采用数字化矢量控制，融合智能化技术

● 可靠的运行源自完美的控制技术；

● 电源环境适应性强；

● 特有磁场定向矢量算法，精准无极调速；

● 峰值转矩大，损耗小、效率高；

● 3C3图层，内置RFI滤波器，超强过载保护能力；

● 初始位置检测启动IPD，启动和停止柔和，有效抑制振动和噪音。

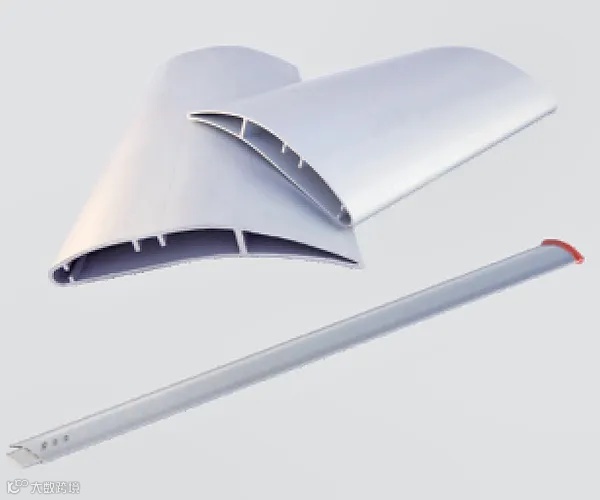

扇叶系统一大风量效果：

安全的保障基于独特的扇叶设计

● 首家采用异型5片扇叶，轴心不对称有较好的动平衡，减少振动，保护电机；

● 扇叶形状参考旋桨的设计原理鸟翼型，流量大、噪音低；

● 航空铝镁合金一体成型，独特5道加强筋结构，耐腐蚀、强度高、韧性好、耐疲劳，表面光亮氧化T6热处理，易清洁；

● 叶柄与扇叶内腔密合插接锁紧，叶柄采用45#高强钢板，在碰撞中能够起到很好的抗变形、抗断裂作用，特制密合插条垫片使扇叶与叶柄无缝贴合,加上3个螺栓固定，配合螺纹紧固剂结构更牢固。

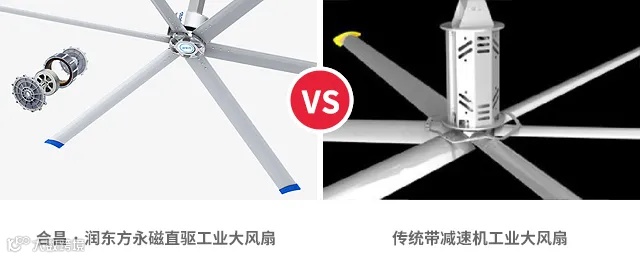

01. 特性对比

永磁直驱，四大特点	三相异步电机，使用中的四大缺陷
1、无齿轮磨损，使用年限长达15年以上。	1、使用年限3年，主要是齿轮（磨损）。
2、工作效率高达95%，节能省电。	2、油箱漏油（需维护），污染环境。
3、无油污染，超静音仅38dB。	3、齿轮磨擦磁碰撞发出噪音大，影响员工身心健康。
4、防尘、防水、免维护，防护等级高达IP64级。	4、能耗大，工作效率低，不节能。

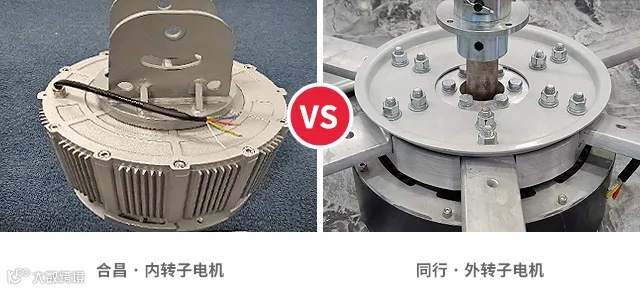

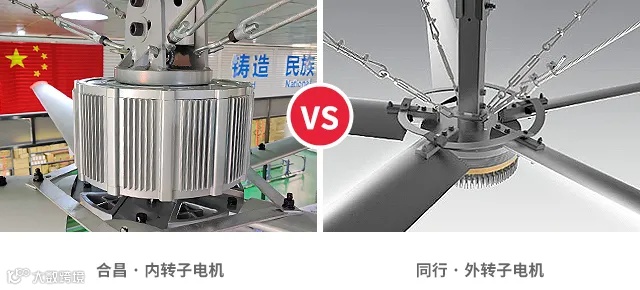

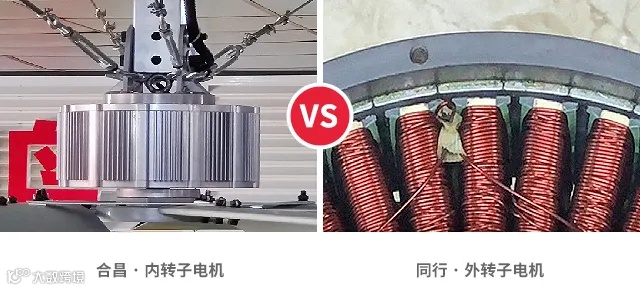

02. 结构对比

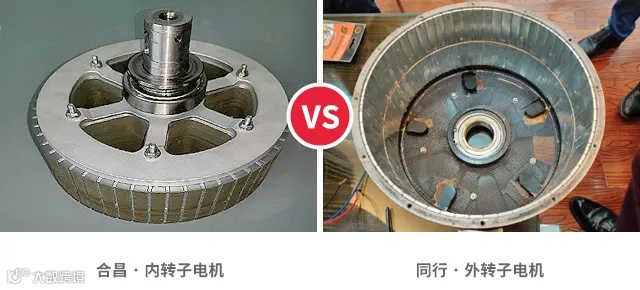

内转子电机	外转子电机
矽钢片和钕铁硼磁材为镶嵌式的，是由结构固定，不会出现粘贴剂老化失效现象，钕铁硼磁材不会有脱落的风险，故内转子电机在市面上比外转子电机的使用寿命会更长。	钕铁硼磁材为粘贴式，万一粘贴剂老化失效，导致钕铁硼磁材脱落，就会导致电机的定子与转子卡死，一旦卡死，电机立即报废，用户遭受很大的损失。

03. 功能对比

内转子电机防护等级达到IP64级，密封性良好,防水防尘, 无需护理

外转子电机加装轮毂后的透气孔,灰尘及水份容易进入

内转子电机

外转子电机

由于结构密封性能良好，防护等级可达IP64级，水份及灰尘无法进入，无需预留散热孔，内转子电机外壳预留散热片，散热性能良好，不会出现散热不良而导致的退磁现象。

内转子永磁直驱电机都设有温度传感器，感应电机温度，自动过温实现保护功能。

由于结构原因，需预留散热孔，灰尘及水份容易进入，造成短路，烧毁电机，有些品牌上面制作一个罩子，视觉美观，但仍留有散热孔，但无法避免灰尘和水份的进入。

外转子电机只有三条电源线，没有温度传感器，无法实现超温保护功能，从而影响电机的使用寿命。

04. 性能对比

内转子电机

外转子电机

采用聚磁结构，气隙磁场在1.0~1.4T，磁场大大提高；因此，电机体积较外转子电机小。

定子绕组在外侧，直接与机壳在一起，散热情况优越。

一般采用标贴磁钢结构，气隙磁密在0.6~0.8T,磁场进一步提升困难；

风扇电机转速较低，电机绕组是最主要发热源，外转子电机电机绕组被转子包在里面，散热困难，外转子结构必须采用开式机壳来增强绕组散热，防护等级大大降低。

05. 参数对比

内转子电机	传统（外转子）电机
电机体积：Φ320×170	电机体积：Φ380×1100
电机重量：46KG	电机重量：55KG
功率：0.66-1.3kW	功率：1.5-2.2kW
电机直径：340mm	电机直径：450mm
噪音：≤38dB	噪音：≤39dB
防护等级：IP64 防水防尘	防护等级：IP44
满载风量：2543-14500m³/min	满载风量：2300-13000m³/min

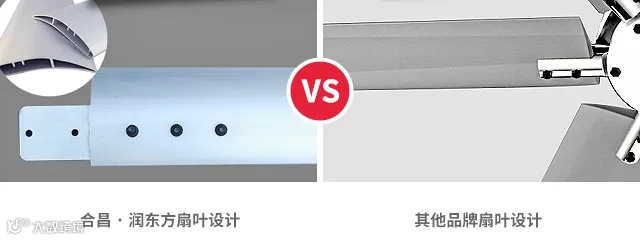

06. 扇叶对比

合昌 · 扇叶	同行 · 扇叶
扇叶重量：7kg/片	扇叶重量：13kg/片
扇叶结构：5道加强筋	扇叶结构：3道加强筋
扇叶材质：铝镁铝合金	扇叶材质：普通铝合金
连接方式：30cm内插钢板密合内衬式连接3颗螺栓固定。	连接方式：20cm铝合金E型外夹口局部咬合连接，2颗螺栓固定。
