从上到下，认识发动机
发动机的构成

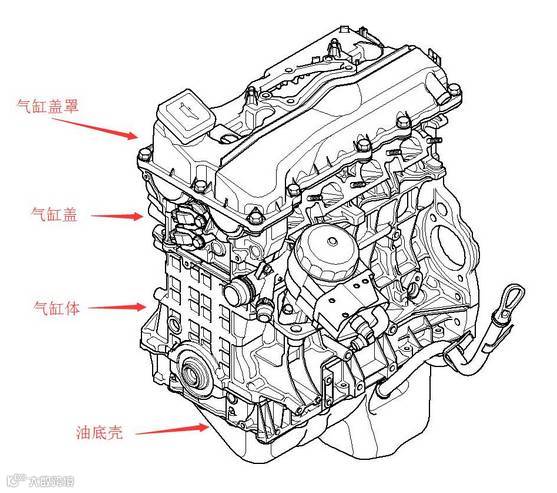

发动机主要由汽缸盖罩、气缸盖、气缸体和油底壳等4个部分组成。
1

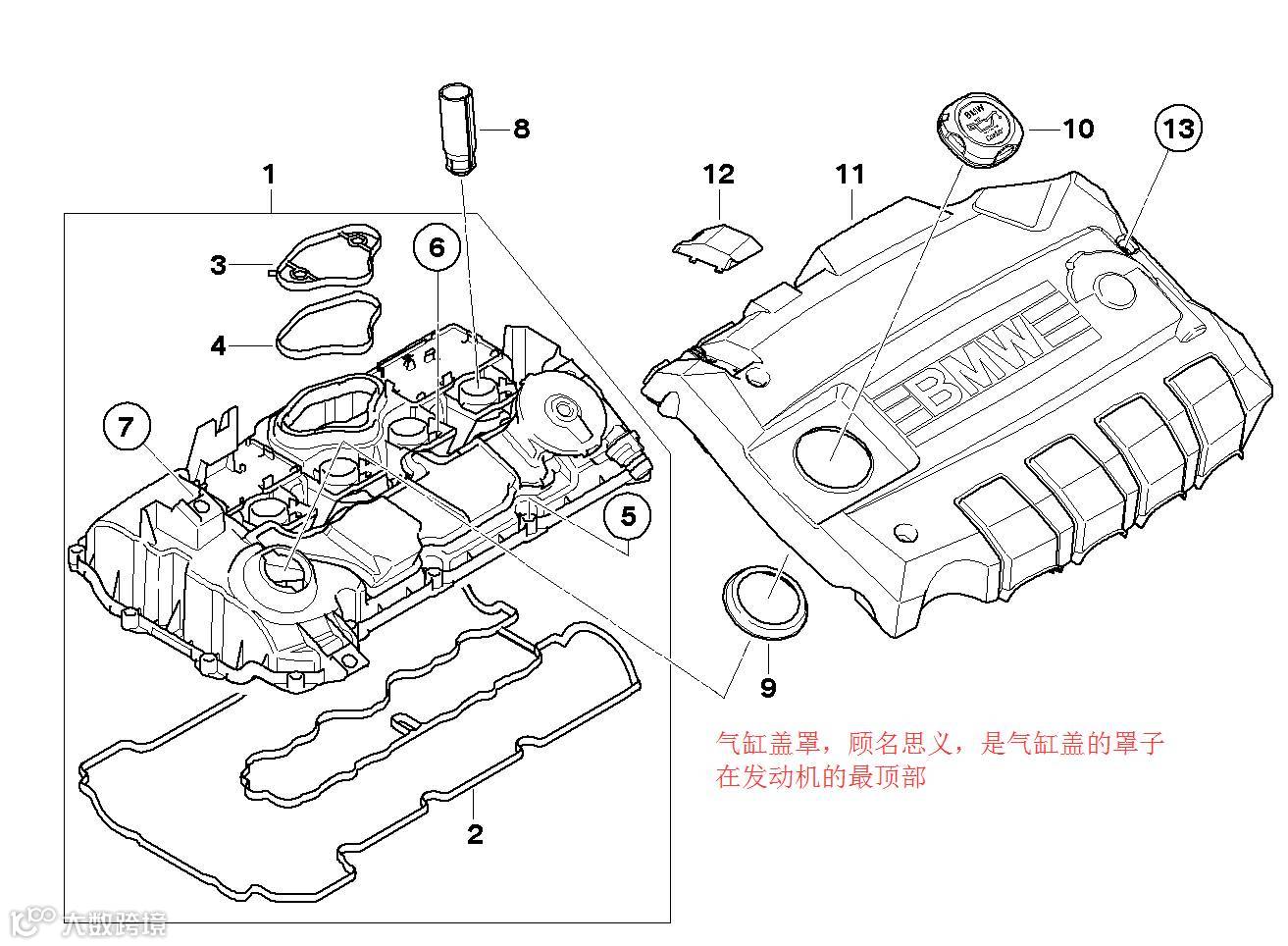

气缸盖罩
2
气缸盖
气缸盖，上面是汽缸盖罩，下面是气缸体。
凸轮轴，进排气门都在这里。
3

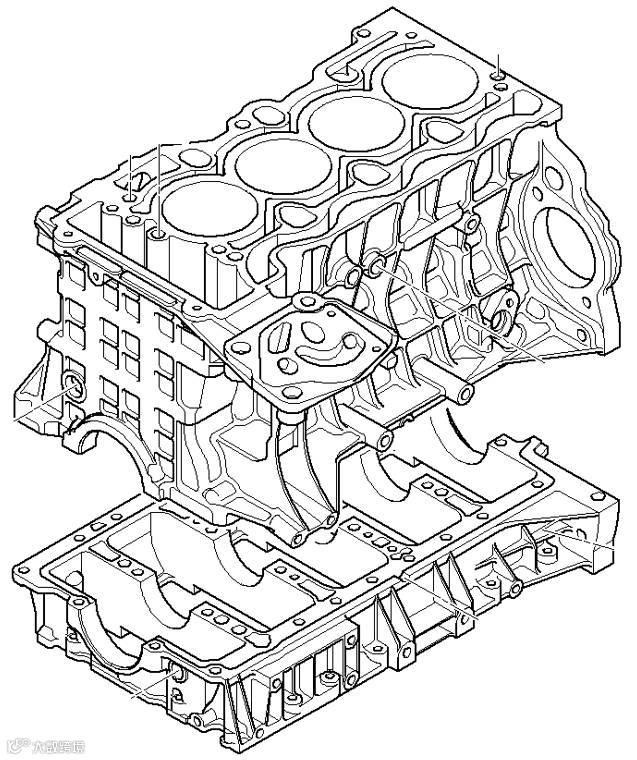

气缸体
气缸体，上接气缸盖，下接油底壳。
曲轴，连杆，活塞在此。
4

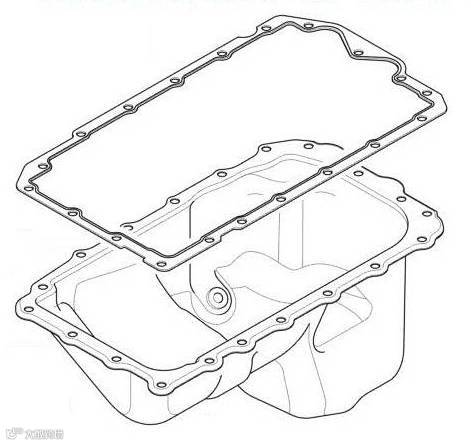

油底壳
油底壳位于发动机底部，上接气缸体。
发动机视图
1

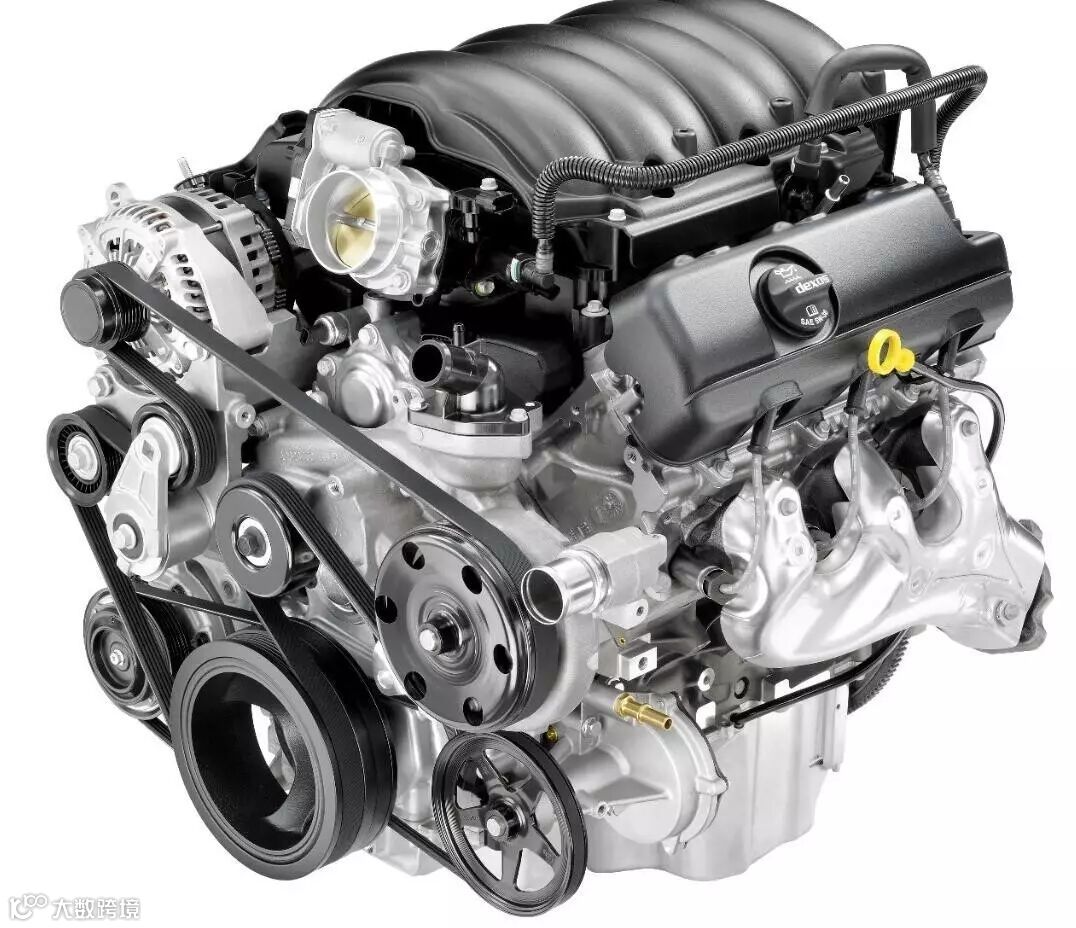

高清图
2

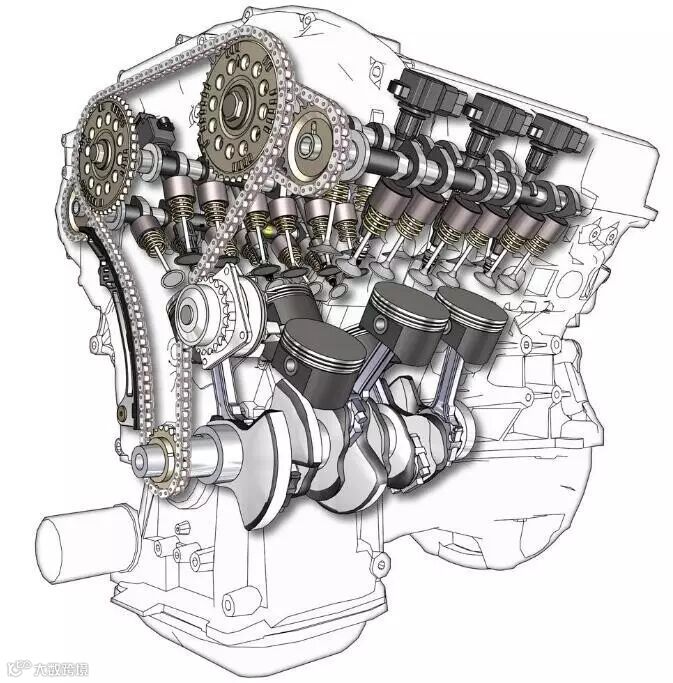

透视图
发动机的主要配件
1

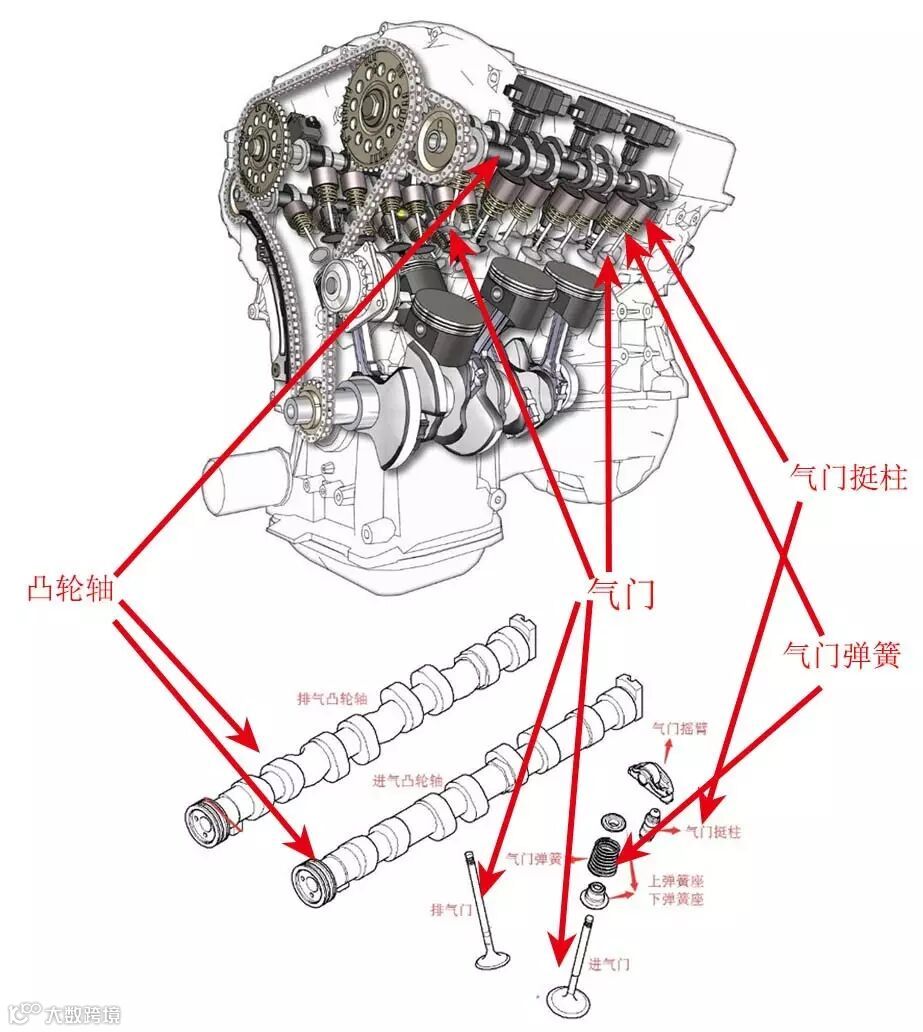

凸轮轴/气门主要配件
直列发动机一进一出有2个凸轮轴；
这个实物是V6发动机，2进2出有4个凸轴；
4缸发动机有4个进气门，4个排气门；
6缸发动机有6个进气门，6个排气门。
2

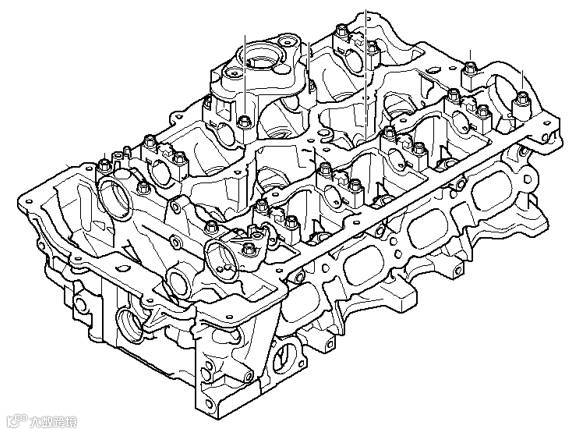

气缸盖安装件
3

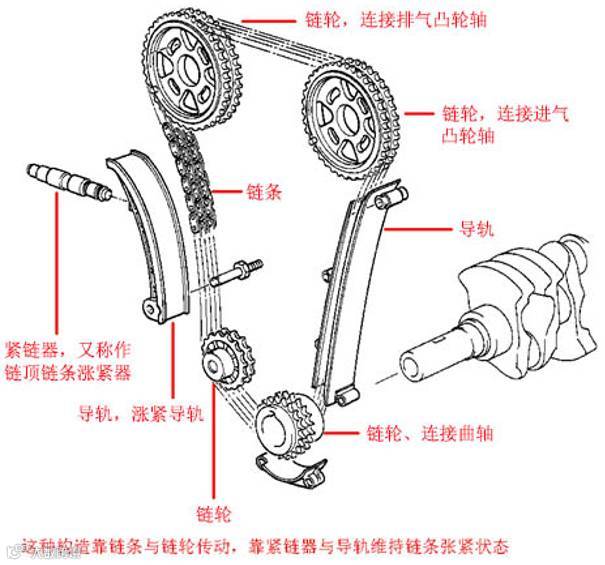

链条传动的正时结构
4

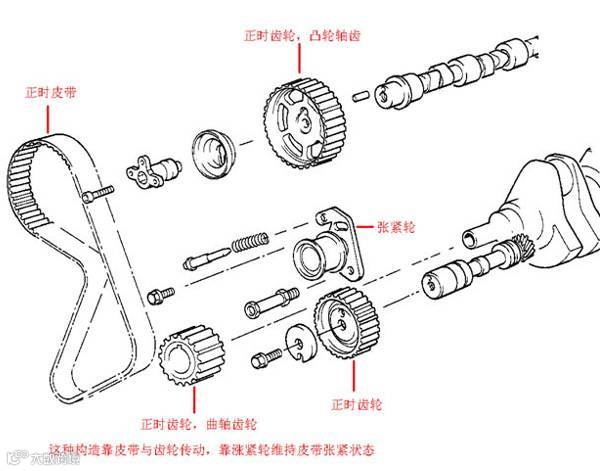

皮带传动的正时结构
