导读：中控仪表盘汽车仪表是驾驶员与汽车进行信息交流的重要接口。随着汽车电子技术的发展，汽车行驶状况和各机构

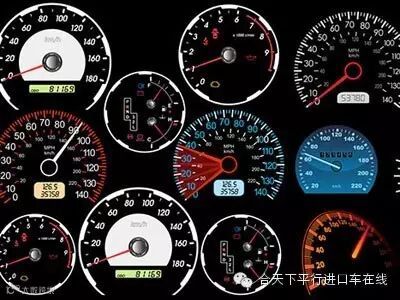

中控仪表盘

汽车仪表是驾驶员与汽车进行信息交流的重要接口。随着汽车电子技术的发展，汽车行驶状况和各机构、零部件的信息量显著增加，驾驶员在驾驶车辆时，必须更多、更及时了解汽车和发动机的各种参数是否正常，以便及时采取措施，防止发生事故。

电子仪表显示装置20世纪80年代中期，随着电子技术的进步及新型传感器和新型电子显示元器件的陆续出现，汽车电子仪表已经被迅速采用。目前汽车上使用的电子仪表显示装置有以下几种：发光二极管（LED)、真空荧光屏显示器（VFD)、液晶显示器（LCD)和阴极射线管(CRT)等。

发光二极管最早在20世纪60年代末期用在数字手表上，后来逐渐为人们所熟知。它结构简单，体积小，使用寿命长，现已逐渐取代过去传统仪表用的白炽灯泡。但发光二极管在环境渐暗的情况下显示效果好，而阳光直射下难辨认。发光二极管只适用于显示文字信息和条块图形。真空荧光屏显示器由许多封装在真空玻璃容器里的电极组成，通过高速电子流撞击荧光材料而使其发光。

电子仪表显示方法

字符段显示法：它是一种利用七段、十四段或十六段小线段进行数字或字符显示的方法。用七段小线段可以组成数字0-9，用十四段小线端可以组成数字0-9与字母A-Z，可以每段单独点亮或成组点亮，以便组成任何一个数字、字符或一组数字、字符。

点阵显示法：点阵是一组成行和成列排列的元件，有7行5列、9行7列等。点阵元素可为独立发光的二极管和液晶显示，也可以是真空荧光管显示的独立荧屏。电子电路供电照明各点阵元素，数字0-9和字母 A-Z可由各种元素组合而成。

特殊符号显示法：真空荧光显示器与液晶显示器还可显示一些特殊符号。

车速里程表

传统的车速表是机械式的，典型的机械式里程表连接一根软轴，软轴内有一根钢丝缆，软轴另一端连接到变速器某一个齿轮上，齿轮旋转带动钢丝缆旋转，钢丝缆带动里程表罩圈内一块磁铁旋转，罩圈与指针联接并通过游丝将指针置于零位，磁铁旋转速度的快慢引起磁力线大小的变化，平衡被打破指针因此被带动。这种车速里程表简单实用，被广泛用于大小型汽车上. 绝大数多轿车使用没有软轴的电子传感器的车速表，常见的一种是从变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字表示汽车的时速。汽车里程表还包括由连接同一信号源的两个液晶数字显示窗，分别累计本次里程和总里程。本次里程通常有四位数，供短期计数，这是可以清零的；总里程则有六位数，不能清零。电子式里程表累积的里程数字存储在非易失性存储器内，在无电状态下数据也能保存。

转速表

转速表是体现发动机转速的高低，关系到单位时间内作功次数的多少或发动机有效功率的大小，即发动机的有效功率随转速的不同而改变。因此，在说明发动机有效功率的大小时，必须同时指明其相应的转速。在发动机产品标牌上规定的有效功率及其相应的转速分别称作标定功率和标定转速。发动机在标定功率和标定转速下的工作状况称作标定工况。标定功率不是发动机所能发出的最大功率，它是根据发动机用途而制定的有效功率最大使用限度。同一种型号的发动机，当其用途不同时，其标定功率值并不相同。有效转矩也随发动机工况而变化。因此，汽车发动机以其所能输出的最大转矩及其相应的转速作为评价发动机动力性的一个指标。
