苹果的 iPhone Pro 系列 一直以来都像高级定制一样。之前的几代产品都采用钛金属框架，彰显着航天级的精准和独特性。iPhone 15 Pro 系列以其轻盈却“坚不可摧”的质感，将这一梦想带给了人们，这种材质通常只用于航天器和豪华手表。
但在iPhone 17 Pro上，苹果却做出了看似违反直觉的举动，用铝合金替代了钛金属。阳极氧化是一种广泛使用的电化学工艺，可以增强金属（尤其是铝）表面的天然氧化层。该技术不仅可以提高耐腐蚀性和表面硬度，还可以改善颜色和表面光洁度等美观效果。
铝作为强势举措
铝制智能手机外壳材料具备强度高、耐热性好、电磁屏蔽性好、尺寸稳定、外观精美等特点，技术朝着轻量化、薄壁化发展，以达到保护、散热、美观等功能。
（Iphone 17 pro系列阳极氧化工艺官方介绍）
常用的手机外壳材质有PC/ABS/PMMA等工程塑料、镁/铝/不锈钢等金属合金材料、合金与玻璃纤维的复合材料等。
例如，早在2007年发布的第一代iPhone手机上，苹果的铝制手机外壳就已经采用了铝快速阳极氧化工艺。之后的Mac系列、Apple Watch、iPhone 6S、iPhone7等，基本都采用了7000系铝合金，以7075铝合金为代表。这种合金主要含有锌元素，是一种铝镁锌铜合金，是一种可热处理合金，属于高压压铸铝具有良好的耐磨性。
铝手机壳通用快速阳极氧化工艺
这铝阳极氧化工艺在手机壳的制作过程中，阳极氧化是通过一定的化学作用，对铝制手机壳基材的表面进行阳极氧化，形成一层阳极氧化膜，以提高手机壳的耐磨性、耐腐蚀性、反光性以及增强外观的美观度等功能。
当电流通过时，阴极上析出氢气；阳极上析出的氧气（包括分子氧、原子氧和离子氧）在反应中通常表现为O₂，作为阳极的铝被析出的氧气氧化，生成无水的阳极氧化铝膜。

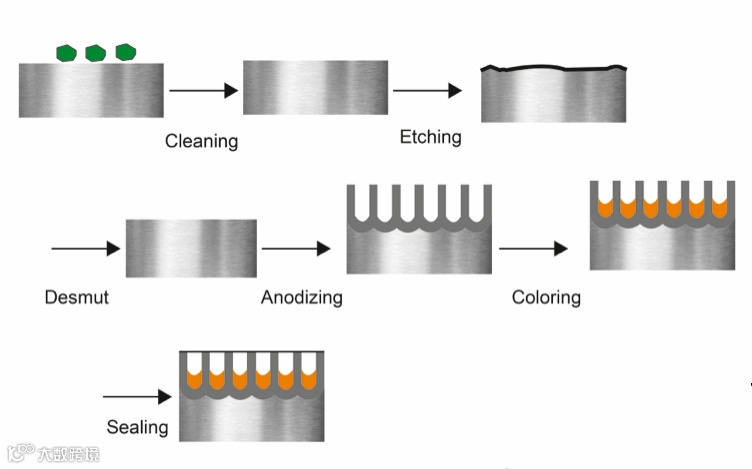

各步骤流程的作用
（1）脱脂：用于去除铝制手机壳表面的油脂。金属表面若存在油污等有机物，会影响电镀层的平整度、附着力、耐腐蚀性，甚至造成沉积不连续、疏松、脱落等现象。因此，镀前脱脂工序至关重要。
（2）碱洗退镀：此步骤是为了去除铝制手机外壳表面的旧氧化层，露出纯净的基材。退镀的方法有两种：一种是化学方法，一种是电化学方法。最常用的化学方法是碱洗。
（3）酸洗膜：此工序用于去除铝制手机壳表面的黑色水膜和污垢，有助于调整铝制手机壳表面材质的均匀性/厚度/亮度。（注：此处去除的膜主要来源于Al+NaOH→NaAIO2+H2生成的NaAIO2。NaAIO2是一种黑色可溶性盐，它是附着在铝制手机壳表面的一层黑色膜。）
（4）抛光处理：此步骤的目的是消除铝制手机壳表面的机械缺陷，降低表面粗糙度，提高表面光泽度。抛光液通常为磷酸。
（5）再次除灰：抛光后，工件表面会由于遭受化学溶液腐蚀而变色，产生积灰，因此需要再次进行除灰处理。
（6）阳极氧化：按需选择阳极氧化溶液，进行阳极氧化处理。目前阳极氧化溶液主要有三种：铬酸、草酸和硫酸。其中硫酸是最为常用的一种，市面约95%的阳极氧化是在硫酸中进行的，通常我们所说的“阳极氧化”，就是指“硫酸阳极氧化”。其特点是耐腐蚀、不导电、绝缘性佳、易着色等。
（7）表调：用于清洁和去除阳极氧化过程中可能残留在铝材表面的杂质、氧化物和其他污染物。它能有效地净化铝材表面，为后续的着色工艺提供一个干净的基础。
（8）染色：根据客户要求，生产出色彩亮丽、外观精美的手机壳。染料吸附在毛孔表面，并向毛孔内扩散、聚集，与阳极氧化铝发生离子键和氢键作用，赋予膜层色彩。
（9）封孔：通过封孔处理，可以进一步增强氧化膜的耐腐蚀性和耐磨性。
