现在的定制衣柜购买流程，一般都是先到卖场去选择衣柜品牌和衣柜款式，再由设计师到家中进行房屋测量根据业主的需求设计出适合卧室衣柜，但是确定衣柜设计款式的时候，很多业主表示无法看懂设计师标志的衣柜设计图上的文字和制图规范，那下面的这篇介绍就是为大家解决疑难的，进来逛逛吧！

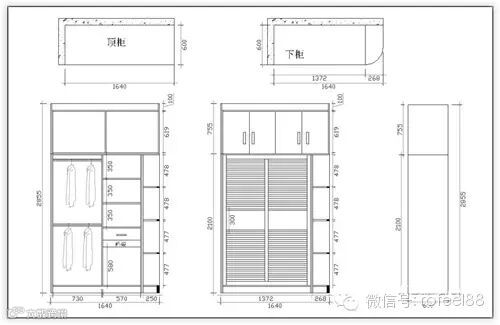

衣柜设计图纸上用于说明性的文字，应以简洁、明确、规范为原则，且要求排列尽量整齐有序，切忌烦琐和意思表达不清。
对设计中常用的名词及术语，应统一称谓，以避免产生异议。像转角位的装饰板，其正确名称是“转角封板”，将其表达为“封边条”，或“封边”等等都是错误的，并且按规定转角封板应采用门板材料制作，也需加上“门板色封板：之类的补充说明。
柜身尺寸定义：地柜(立柜)尺寸表示柜身，其深度包含门板，高度不包含台面和地脚。吊柜尺寸表示柜身定义，其深度包含门板，高度不包含顶板(线条)、托板(裙边)。
柜号的表示：比如像拉斐尔衣柜的设计师将柜号用1、2、3、4、5等号码顺序表示，排列顺序由地柜开始，依次向吊柜排列，无柜时不标柜号，有柜时则标柜号。
拉手的表示：用一个狭长的小矩形竖画。特殊情况，平开门拉手在门板正中安装时，则加划两条斜线向连接的虚线来定义门的开启方向，若同一套柜子有不同长度或不同型号的拉手时，须加文字说明。
衣柜设计单元的表示：单门柜以一个尺寸同时表示柜身的总体尺寸及门板尺寸；多门柜以一个尺寸表示柜身的总体尺寸，以尺寸链表示门板的尺寸分配。
转角衣柜的表示：当两个柜单元成900或非900转角关系时，其对应的立面图以展开的形式表示，转角位处画两条相交的对角线，表示该位置无门；转角封板应根据其在轴方向和Y轴方向的对应关系，标注真实尺寸。
