在材料科学的“探案”现场，同构相变（IPT）堪称最隐蔽的“结构谜题”——晶体对称性不变，内部却发生实质性重构，常规手段难以捕捉。在近期发表的研究中，X 射线衍射仪（PXRD）与拉曼光谱仪组成“黄金搭档”，成功解锁了Ce₂(MoO₄)₃（钼酸铈）的高温相变密码，为这类现象的研究提供了精准范式！
一、核心背景：为什么这两种仪器是“关键玩家”？
钼酸铈是兼具光催化、防腐、抗菌等多重潜力的稀土材料，但高温下的结构稳定性一直未知。同构相变作为凝聚态物理中的 “稀有事件”，因不改变晶体对称性，单一仪器难以确诊。而 PXRD 擅长 “长程结构观测”，拉曼光谱专攻 “局部振动探测”，两者互补，恰好能从宏观到微观完整捕捉相变信号。
1、X射线衍射仪（PXRD）——结构变化的“全局侦探”
作为晶体结构分析的“王牌工具”，衍射仪搭配原位变温装置（13-973K），全程掌控相变的宏观规律：
室温定调：通过衍射峰分析，确认Ce₂(MoO₄)₃为纯相白钨矿型晶体，属于 I4₁/a 四方晶系，无杂质干扰，为后续研究奠定基础。

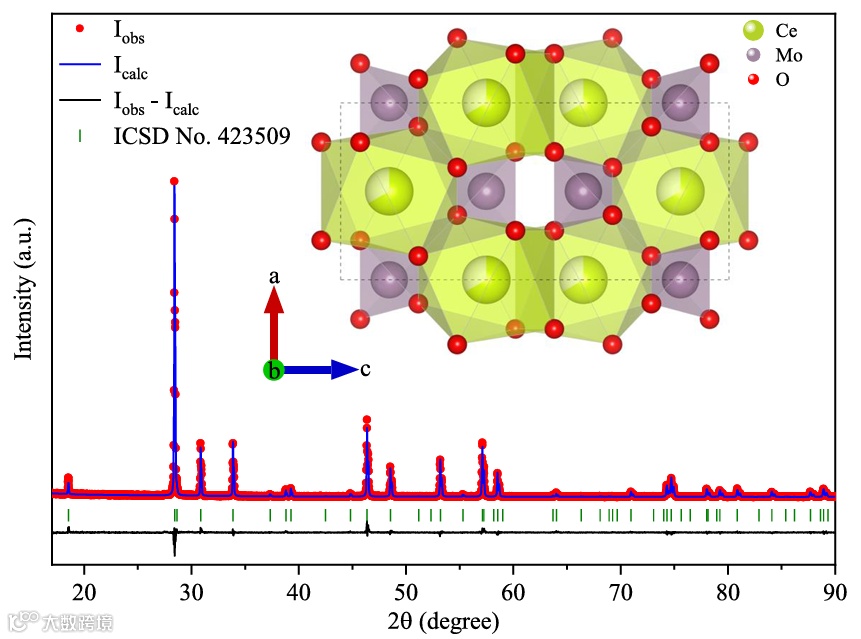

图1.通过水热法获得的Ce2(MoO4)3粉末的粉末X射线衍射图谱。附图展示了CMO晶体在室温下的晶体结构，其中显示了[MoO4]和[CeO8]组分。
高温追踪：在300-973K 的加热过程中，实时监测晶格参数、微应变和晶粒尺寸。583K时，晶格参数突然偏离线性膨胀规律，783K 后才恢复线性，这种“反常”正是同构相变的核心信号；同时衍射峰无新增，证实晶体对称性未变，确认为“同构”相变。
图2.Ce2(MoO4)3样品在不同温度下加热(a、c)及恢复至室温(b、d)时粉末X射线衍射图谱的对比。加热过程中112、103和004布拉格峰的近景视图(c)。
2、拉曼光谱仪——局部振动的“微观探针”
拉曼光谱仪（搭配 532/633nm激光），聚焦原子间的“微小动作”，捕捉 PXRD 难以察觉的局部变化：
室温建档：识别出 Ce₂(MoO₄)₃的15种振动模式，对应[MoO₄]四面体的伸缩、弯曲及晶格振动，建立室温下的“振动指纹”。

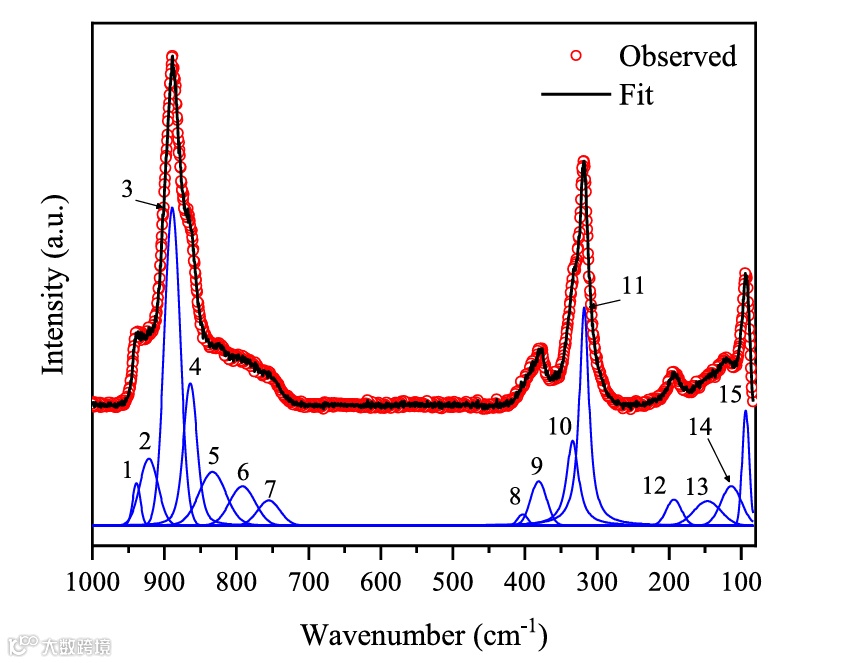

图3.温室条件下Ce₂(MoO₄)₃粉末的拉曼光谱及拟合的沃伊特函数
高温突破：原位变温测试（293-998K）中，848K时突然出现 452cm⁻¹ 的新振动峰 —— 这是相变后局部结构重构的直接证据，相当于给相变贴上了 “专属标签”。

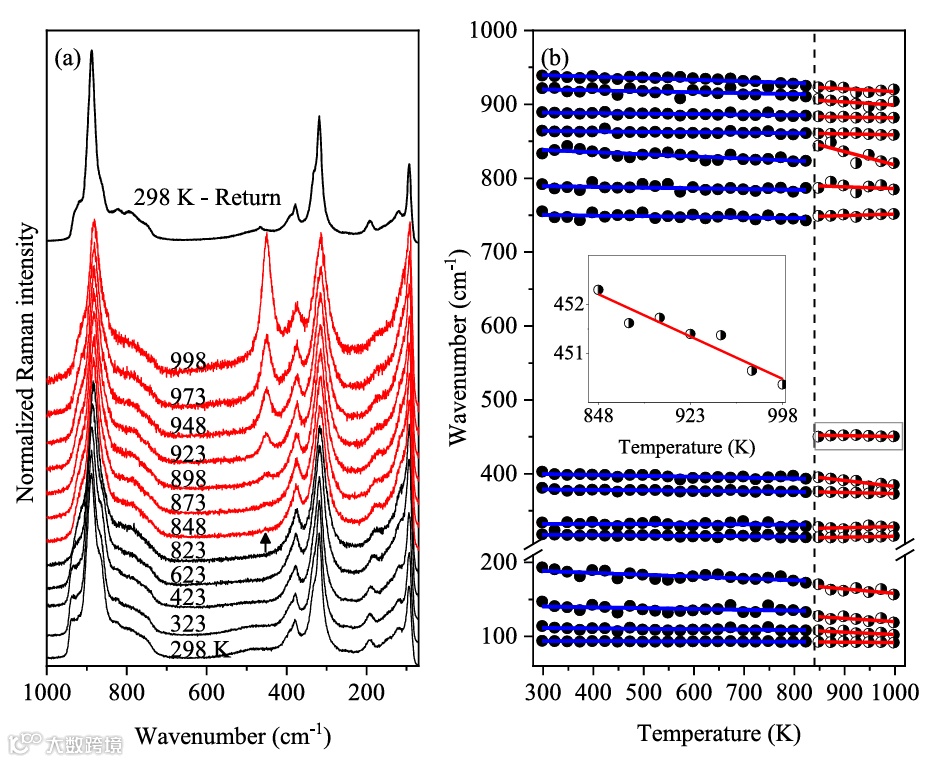

图4.(a)Ce2(MoO4)3样品在293-993K温度范围内、在1000-150cm-1谱段内测得的拉曼光谱。箭头标记了848K时452cm-1模的出现。顶部所示的298K(经加热后)的谱图突显了同结构相变的不可逆性。(b)伸缩、弯曲和晶格模的波数与温度关系图。蓝色和红色实线分别代表室温和高温相下的线性拟合曲线。竖直的虚线标出了观测到附加模式时的温度范围。附图展示了新模式的温度演化情况。
3、协同发力：1+1>2 的相变确诊逻辑
两种仪器的互补性，让“隐蔽相变”无所遁形：
PXRD 发现583K的长程结构异常（晶格参数偏离、微应变上升），但无法确认局部变化；
拉曼光谱在848K捕捉到局部振动新信号，印证了结构重构，且解释了相变的微观本质；
两者结合，既确定了相变的温度范围和宏观规律，又揭示了微观振动变化，完美确诊同构相变，解决了单一仪器难以突破的瓶颈。
给科研者的启示：为什么你需要这对“黄金搭档”？
这项研究淋漓尽致地展现了多尺度、多模态表征的强大威力：
XRD 擅长描绘长程有序的晶体骨架，是确定相结构、晶格参数、相变点的权威。
拉曼光谱则对短程有序和局部化学环境极度敏感，能探测到XRD难以捕捉的局域结构变化、键态改变和微小相畴。
在研发新型功能材料（如高温涂层、相变存储材料、催化剂）、研究其服役条件下的稳定性与失效机制时，任何单一技术都可能存在盲区。唯有让XRD与拉曼光谱联合作战，才能实现从宏观晶体结构到微观化学环境的全方位、无死角洞察，让最隐秘的材料行为也无处遁形。
探索材料未知，需要更锐利的眼睛。无论是追踪高温下转瞬即逝的结构波动，还是解析复杂材料中多相共存的奥秘，先进的XRD与拉曼光谱解决方案，都是您实验室里不可或缺的“科学神探”。
关注我们，获取更多前沿表征技术与应用案例，为您的材料研究赋能！
参考文献：
Viegas, Z. S., Menezes, A. S., Luz-Lima, C., Freire, P. T. C., Santos, C. C., & Moura, J. V. B. (2025). High-temperature isostructural phase transition in Ce₂(MoO₄)₃: A rare phenomenon investigated through X-ray diffraction and Raman scattering. ACS Omega. Advance online publication. https://doi.org/10.1021/acsomega.5c03153
仪器推荐：
CVRam HR300宽场高分辨显微共聚焦拉曼光谱仪
显微共聚焦拉曼是一种先进的光谱成像技术。CVRam HR300 结合了共聚焦显微镜和拉曼光谱仪的功能，能够提供高分辨率和非破坏性的化学成分分析。该技术适用于各种领域，如材料科学、生命科学和药物研发。它可以实时获取样品表面的化学信息，包括分子结构和成分分布。显微共聚焦拉曼具有高灵敏度和高空间分辨率，可用于表征微区域的复杂样品。
BRAGG台式多晶X射线衍射仪
基于X射线与物质相互作用时产生的衍射现象，X射线衍射是一种重要的分析技术，用于研究材料的晶体结构。其基本原理是，当一束单色X射线照射到晶体上时，晶体中的原子或分子对X射线产生散射，这些散射波在某些方向上相互加强，形成衍射峰。衍射峰的位置和强度与晶体的晶格结构密切相关，通过分析这些衍射图谱，可以获得材料的成分、内部原子或分子的结构或形态等信息。
