双束聚焦离子束-扫描电镜（Duel Beam Focused Ion Beam, FIB）除了可以制作常见的截面TEM薄片样品，还可以根据不同的研发表征需求，对材料样品的表面进行平面加工制样。
A：区别主要在于观察面的方向。
(a) 截面TEM样品，观察的是表面以下垂直的截面。
(b) 平面TEM样品，关注的则是水平方向的表面。
A：两者在提取样品和放置样品在载网上的过程有不同的步骤。平面制样的步骤更多，耗时更长。
常规截面样品的制作步骤可跳转：FIB制样技巧：如何制备截面TEM样品？
一、保护层范围

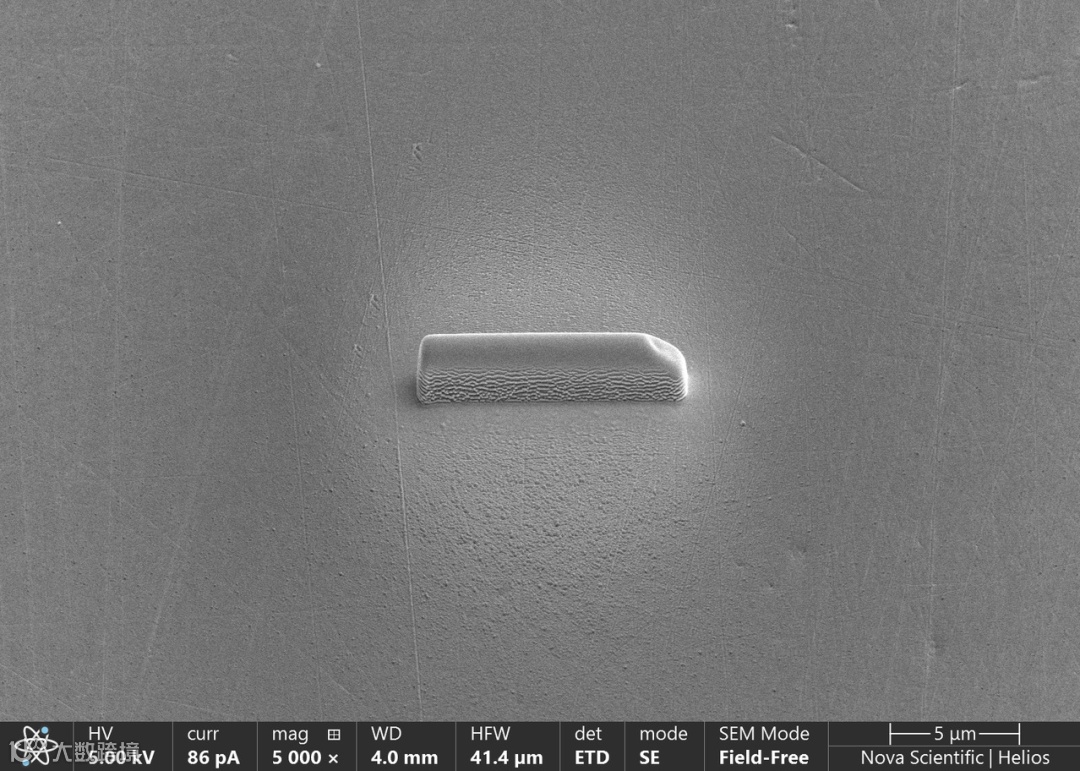

(a) 截面样品表面的保护层大小约为10μm x 1μm。

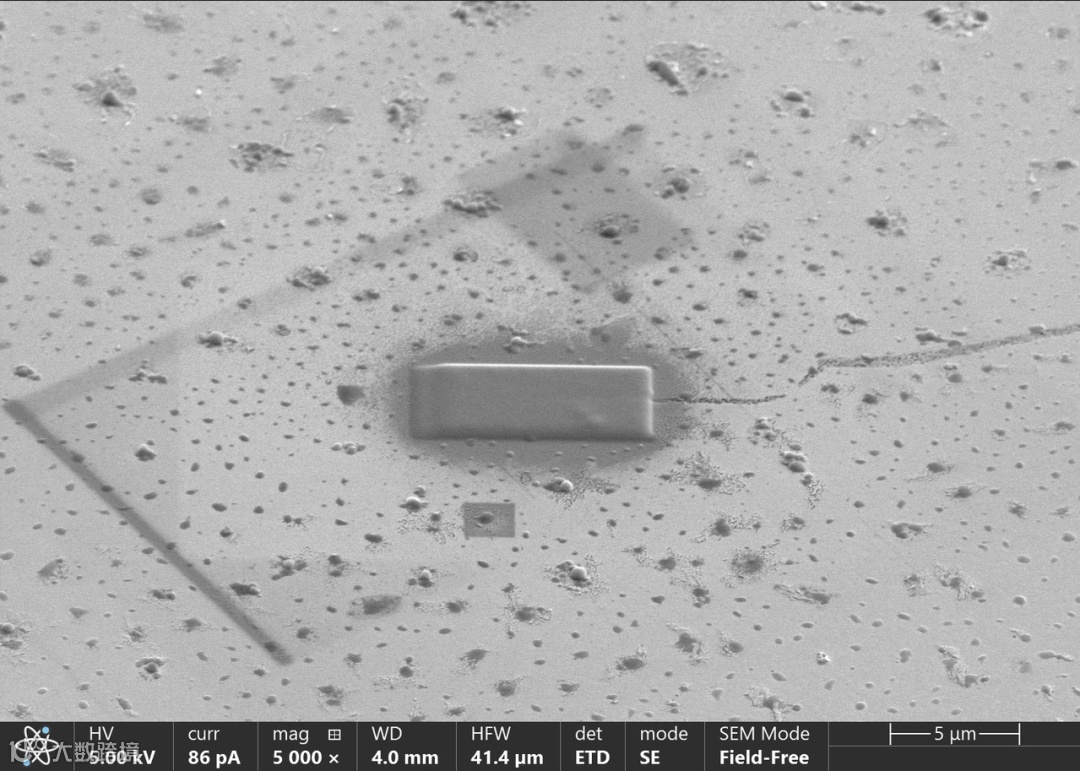

(b) 平面制样在表面的保护层较大，具体根据所需表征微结构和薄区的大小而定。
二、开槽范围
(a) 截面取样的挖坑耗时较短，容易判断三边是否已彻底切开。

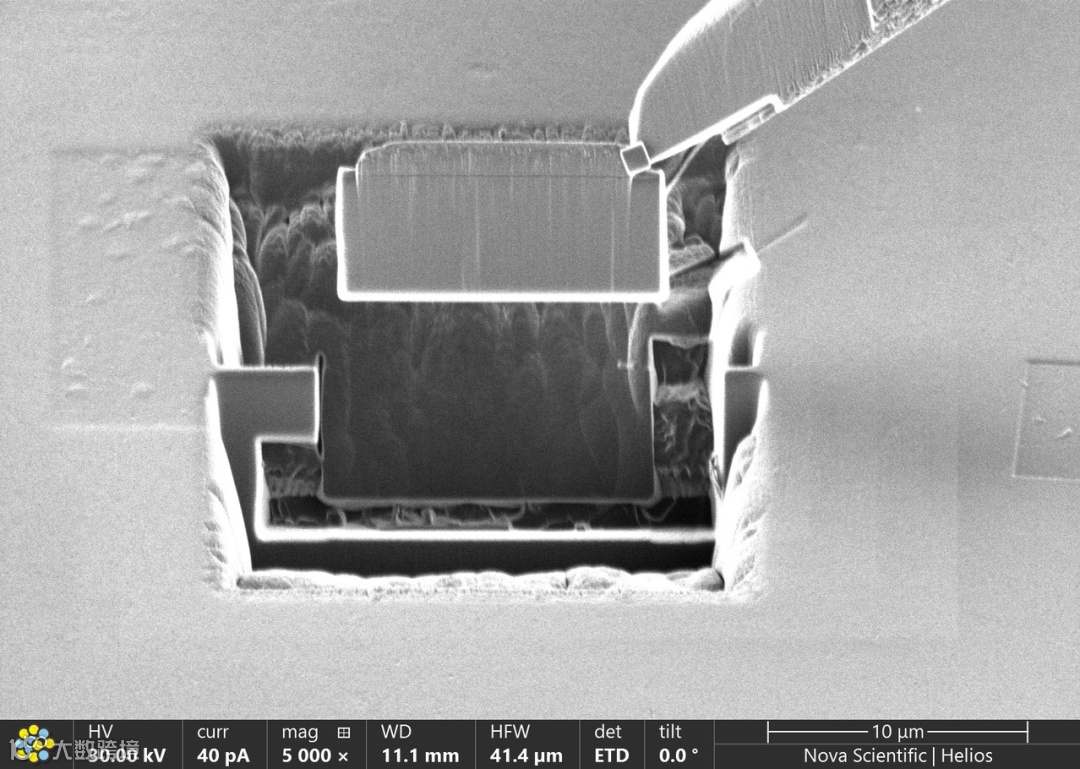

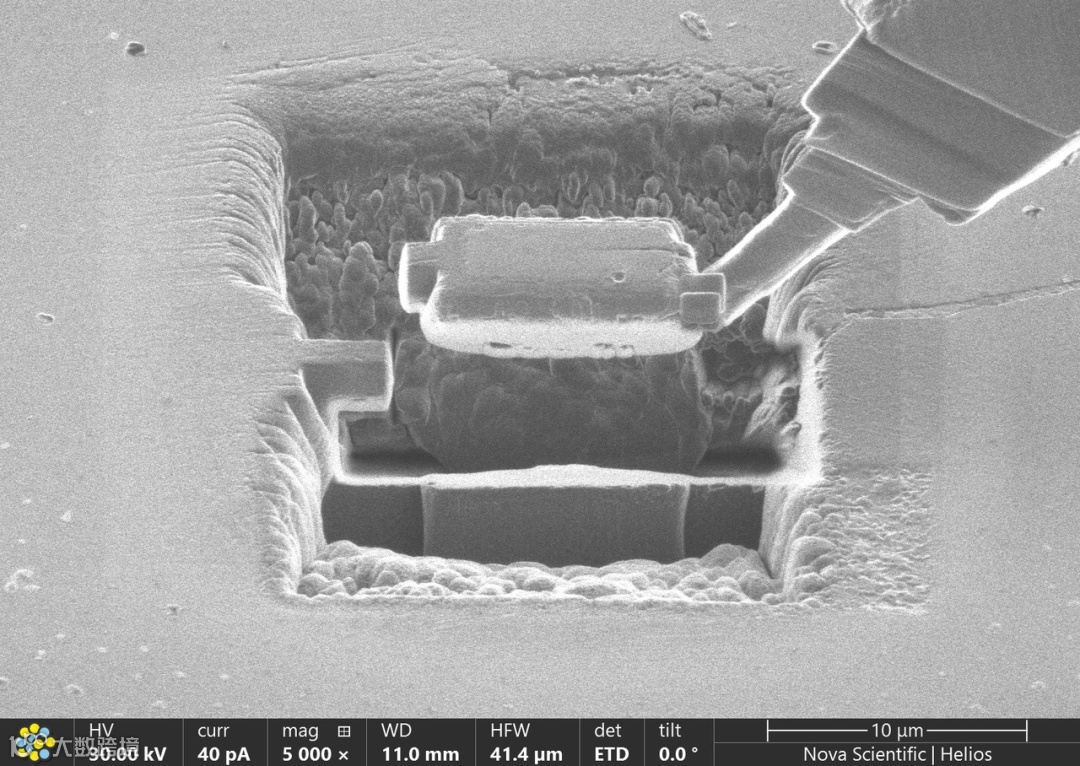

(b) 平面取样时，提取的块体体积较大，需耗费更多时间，挖开更大空间，使取样和材料彻底切断分离。

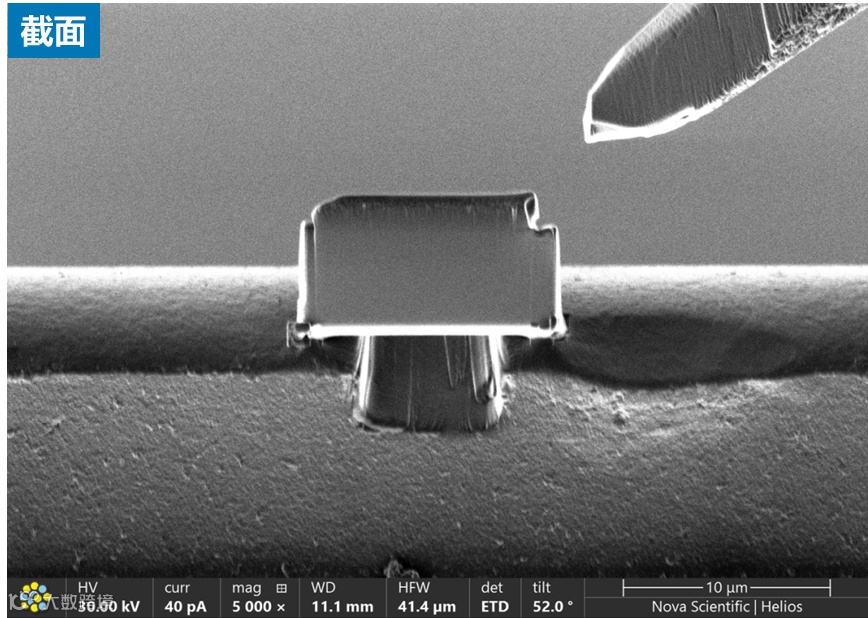

(截面TEM) 使用沉积气体把截面样品焊上载网之后，即可开始进行减薄。
(平面TEM) 当平面样品焊上载网后，还需多做几个步骤才可开始减薄：

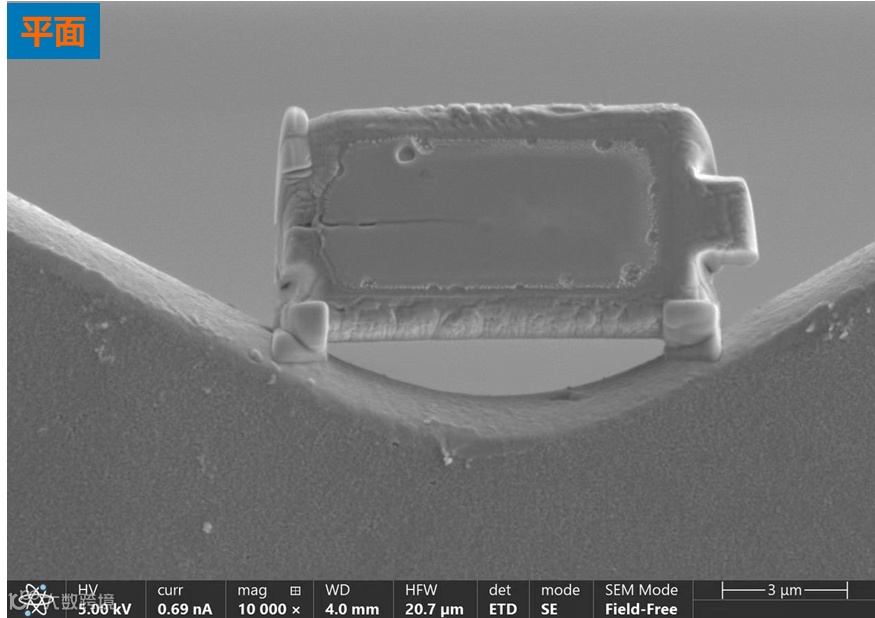

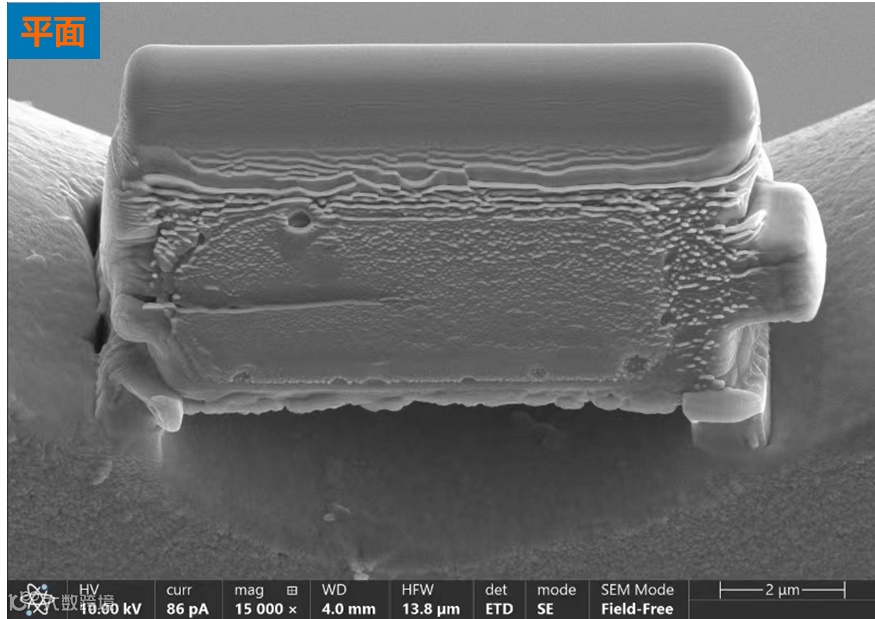

△ 平面样品在载网上焊好，可见顶端是参差不平的
△ 使用离子束把顶端切割平整
△ 在顶端再沉积一层保护层，以及切除后方多余的部分，再正式开始减薄

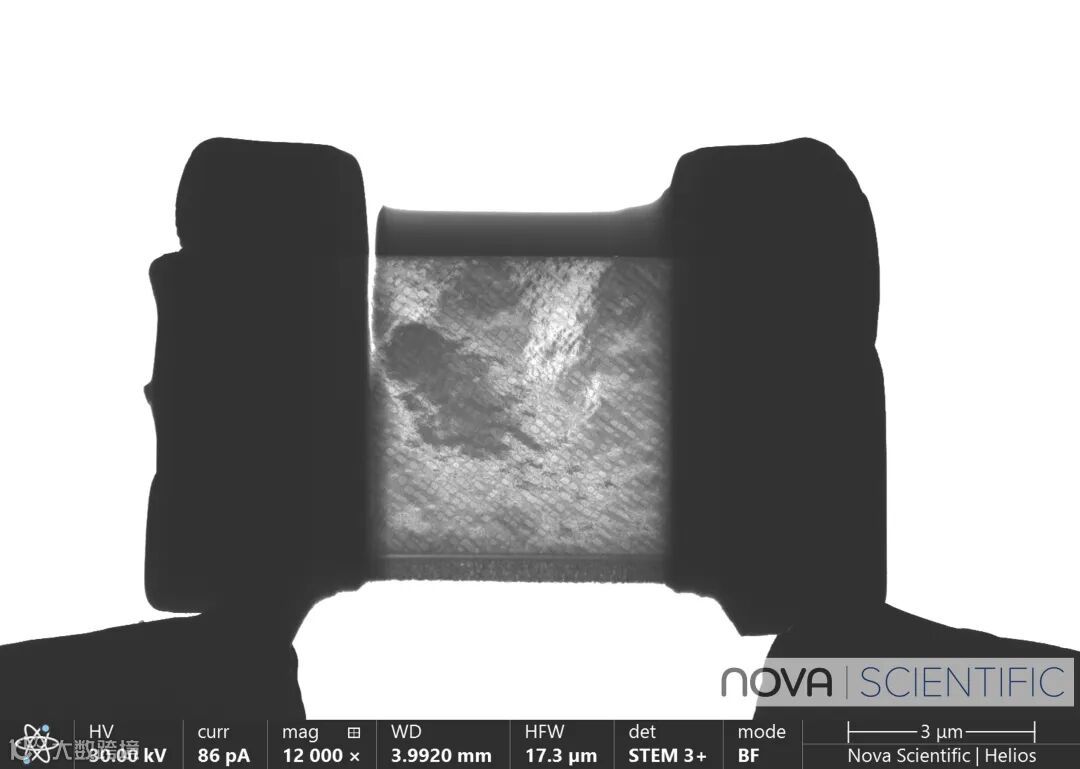

△ 减薄完成后的TEM样品

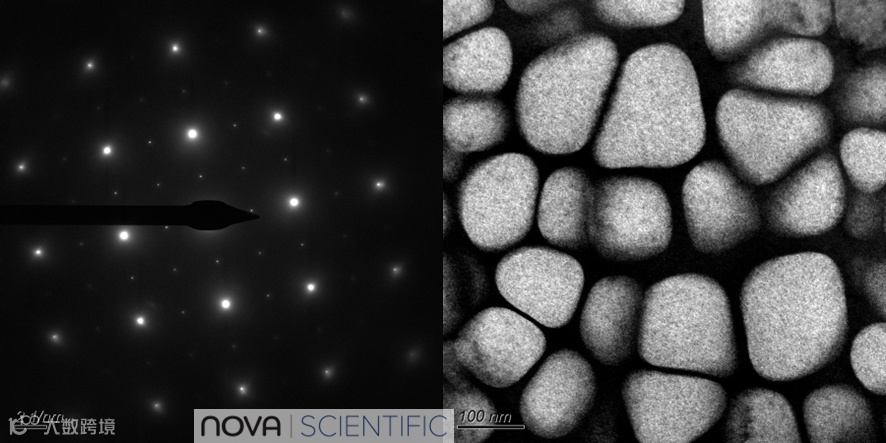

△ 透射电镜衍射斑点及暗场图像

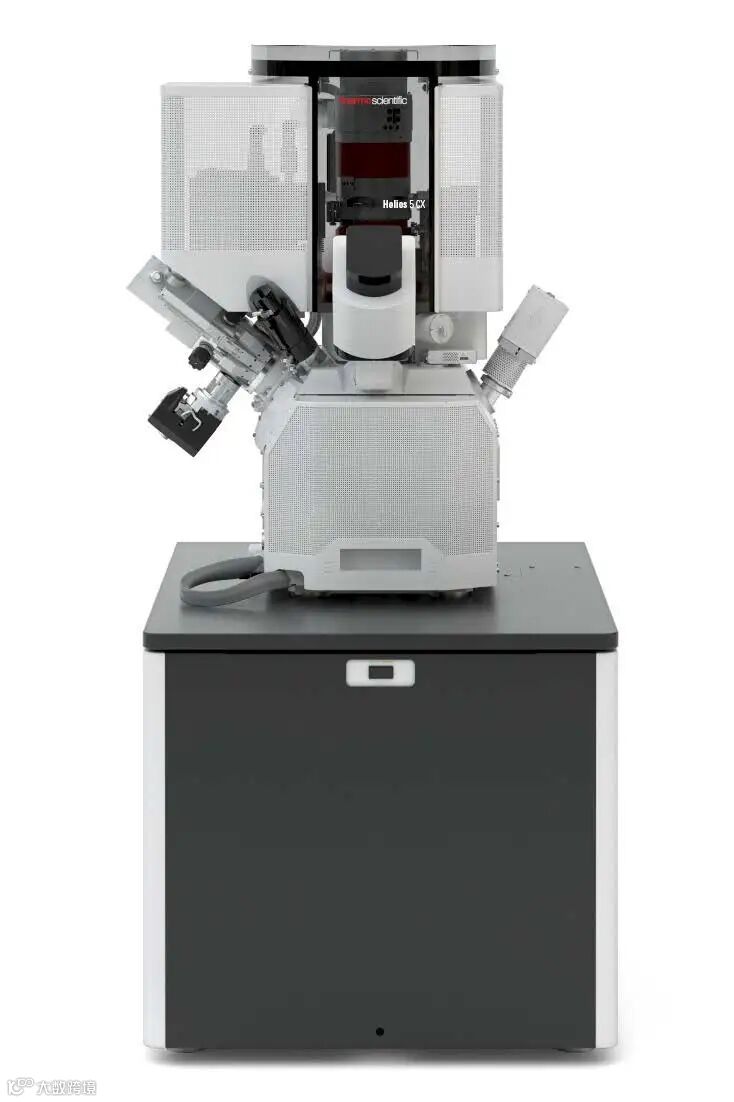

△ 我司自营的双束聚焦离子束-扫描电镜
(Duel Beam Focused Ion Beam, FIB)
设备型号：赛默飞 Helios 5 CX
（配有EDS及SEM-STEM探头）
