我们自营实验室平台，拥有双束聚焦离子束-扫描电镜（FIB），专注于利用高分辨率电子显微技术，为新材料研发、微纳结构分析等需求提供服务。
和汽车一样，相同型号的机台，会有不同的配置。如果你对我们的设备感兴趣，请让我带领各位，来一次FIB Room Tour吧！
设备型号：赛默飞 Helios 5 CX（配有EDS及SEM-STEM等探头）
设备用途：用于微纳加工、微纳结构观察及分析、高质量定点透射电镜（TEM）和三维原子探针（APT）样品制备、三维重构分析等用途。

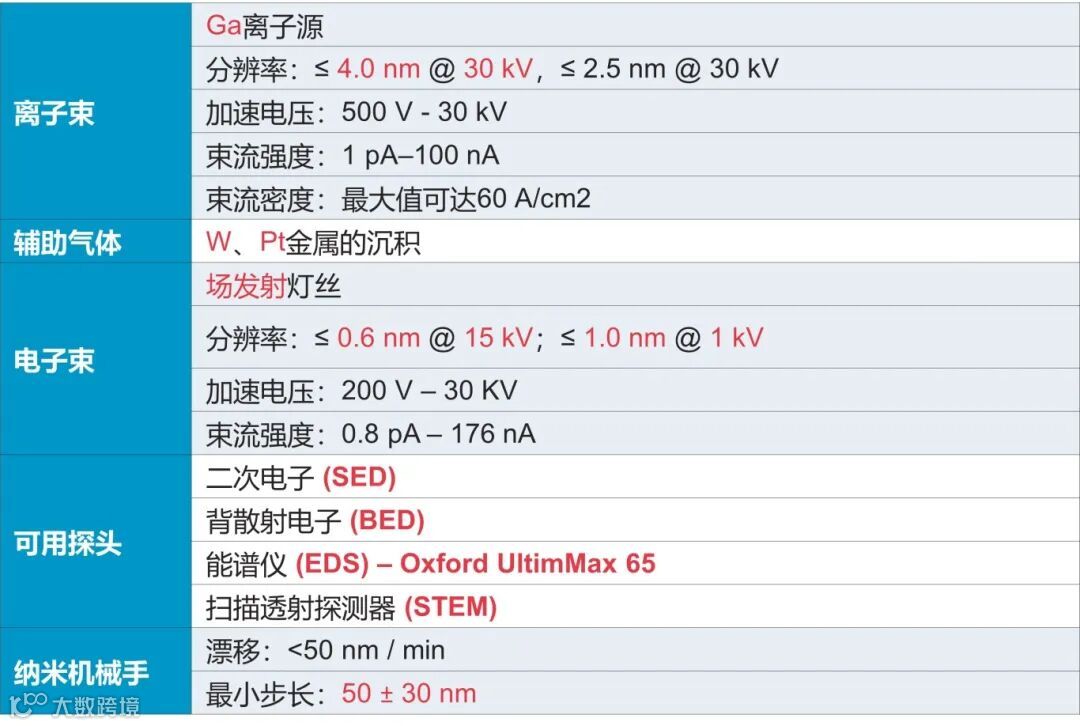

设备基本数据：

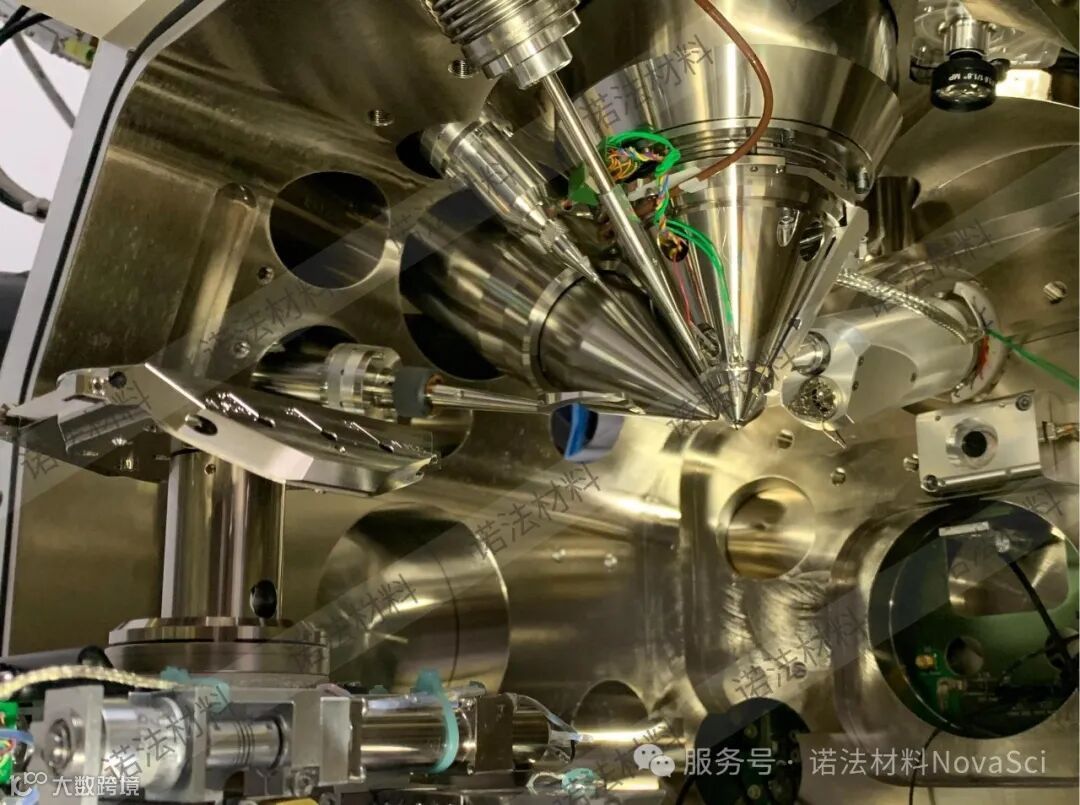

拉开样品仓门，它的内部是这样子的，精密地分布着各种机械装置、探头等等。

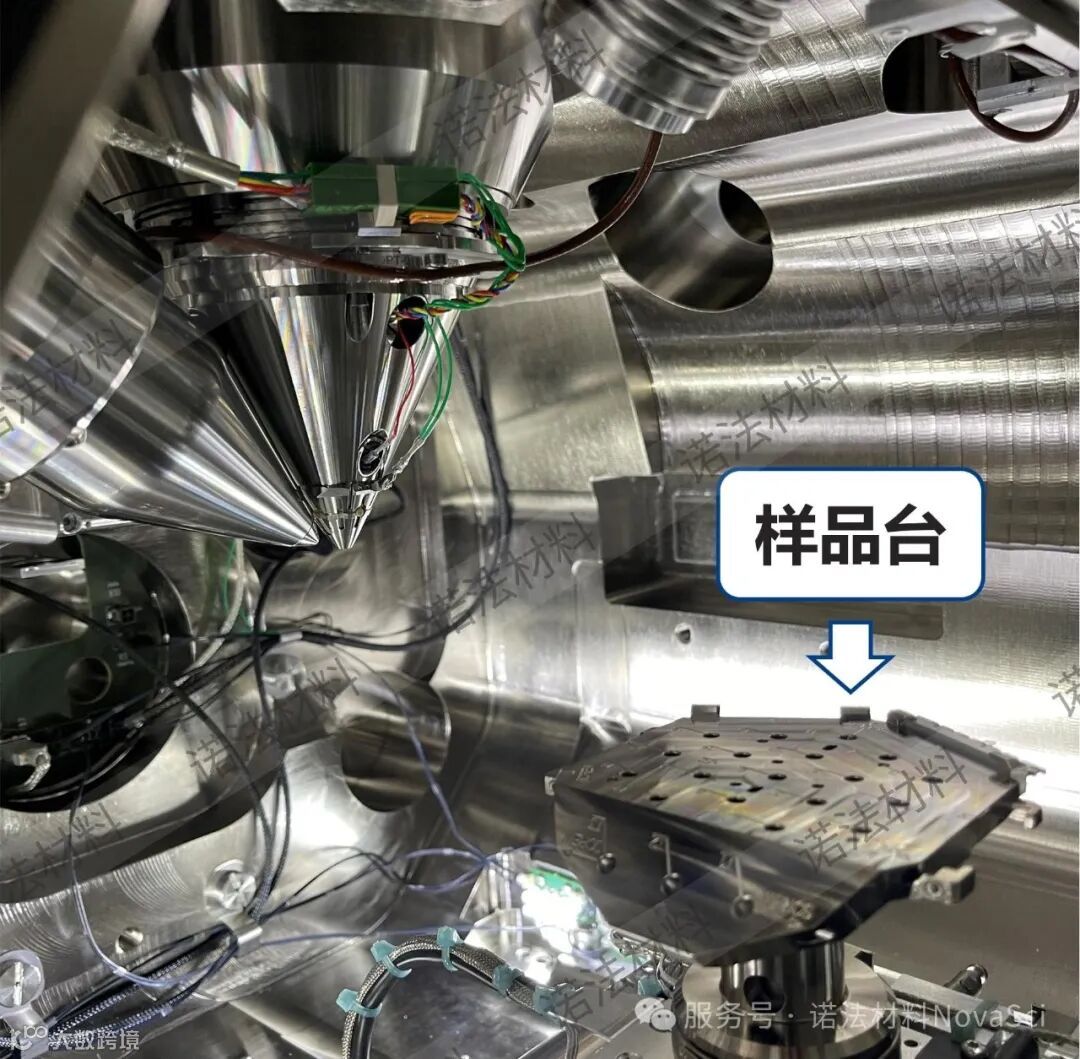

我们先来到第一站：样品台。
这个样品台可以放置多个小尺寸的样品，并且在5个方向上移动 - 水平：X方向+Y方向+水平旋转 / 垂直：Z方向（上下）+倾斜。由于样品台和极靴以及旁边探头之间的距离有限，所以进行电镜测试的样品直径需要控制在8厘米以内，高度不超过2厘米。

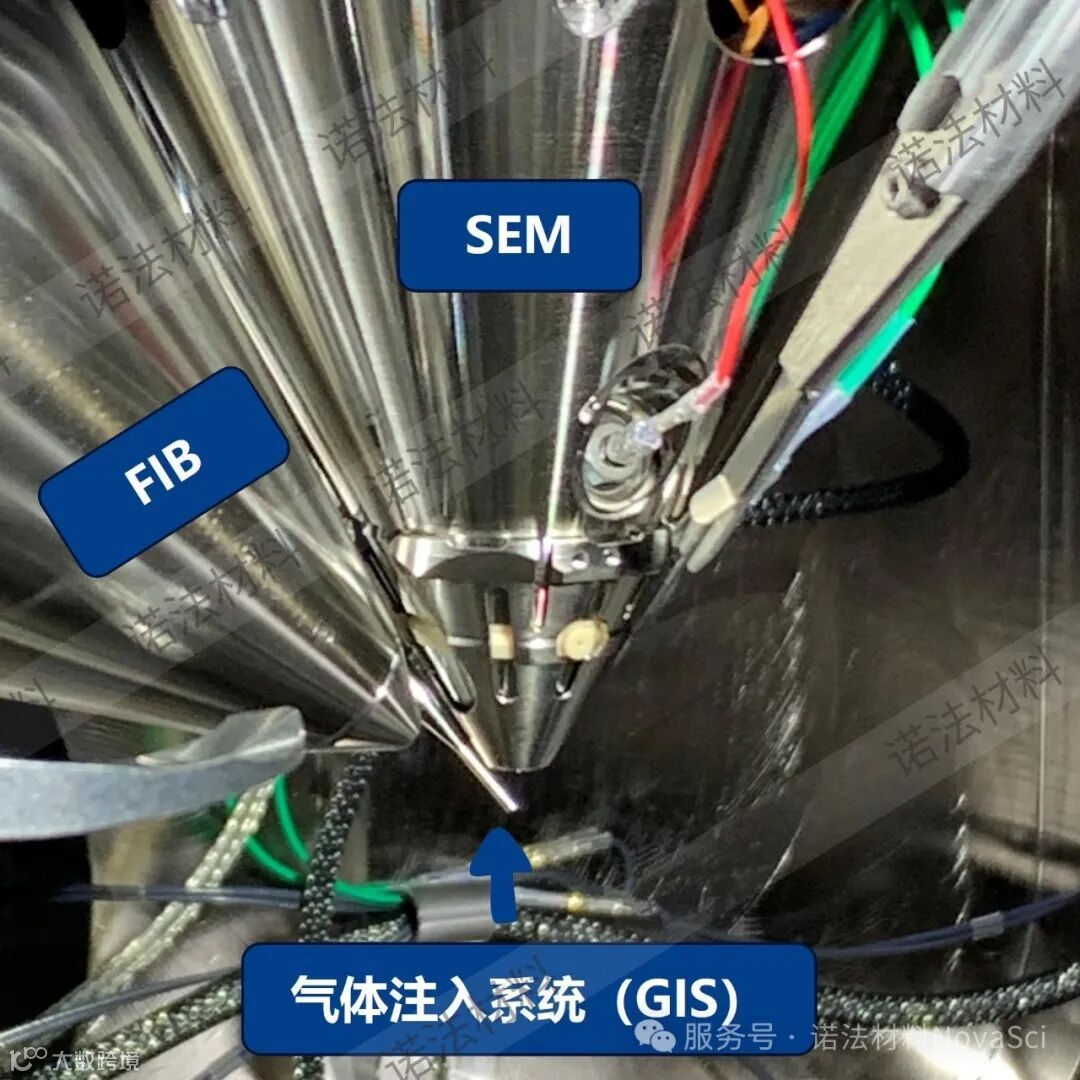

在样品台的上方，是电子束和离子束系统。通过施加电压和磁场透镜组合系统，使电子和镓离子（Ga+）汇聚成束，分别从两个镜筒射出。电子束用于成像，离子束则是负责加工，两者相辅相成，因此以这台机器称为“双束”电镜。
紧紧挨在旁边的是沉积气体注入系统（GIS）和机械臂。
▶ 气化物质从GIS出口喷出，与注入的离子或者电子束相互作用，激发出混合物，沉积在样品表面作为保护层，或者作为焊接样品的“胶水”。

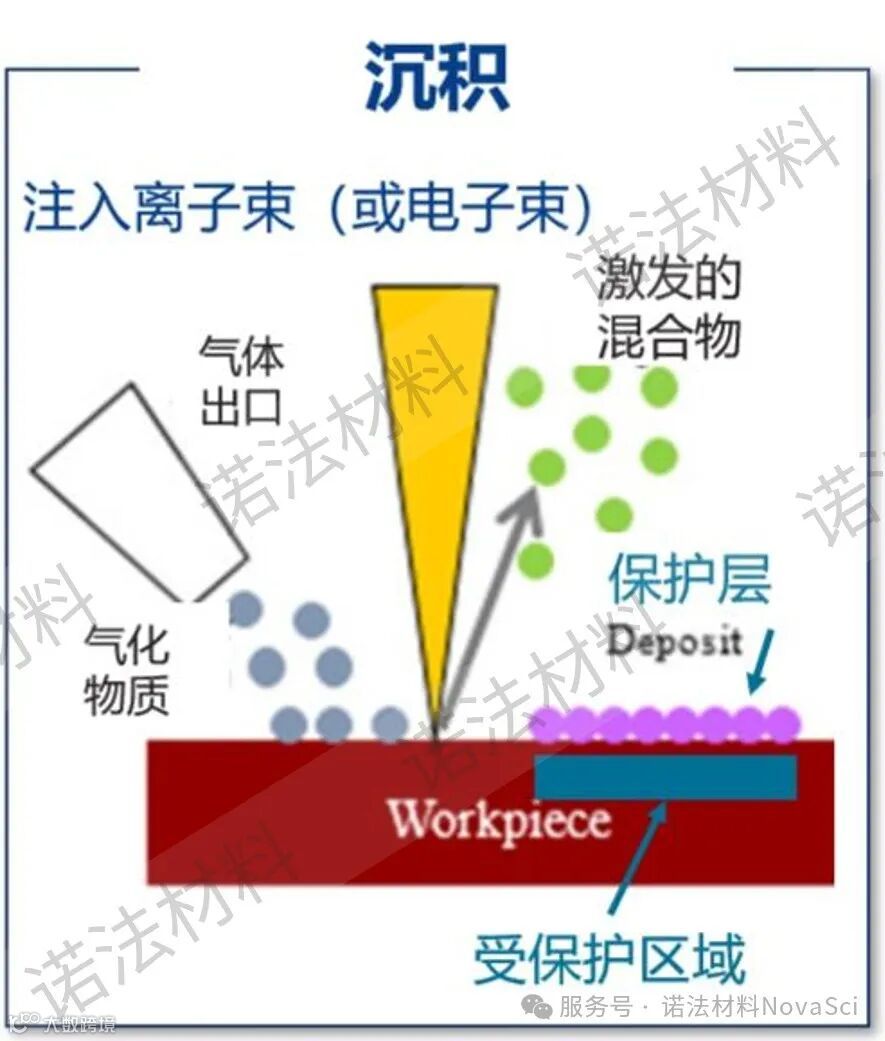

△ 气体注入的原理
▶ 而机械臂的作用是转移。制备TEM或APT样品时，从材料上提起样品和转移到载网/底座上，便于进行下一步减薄或削尖。

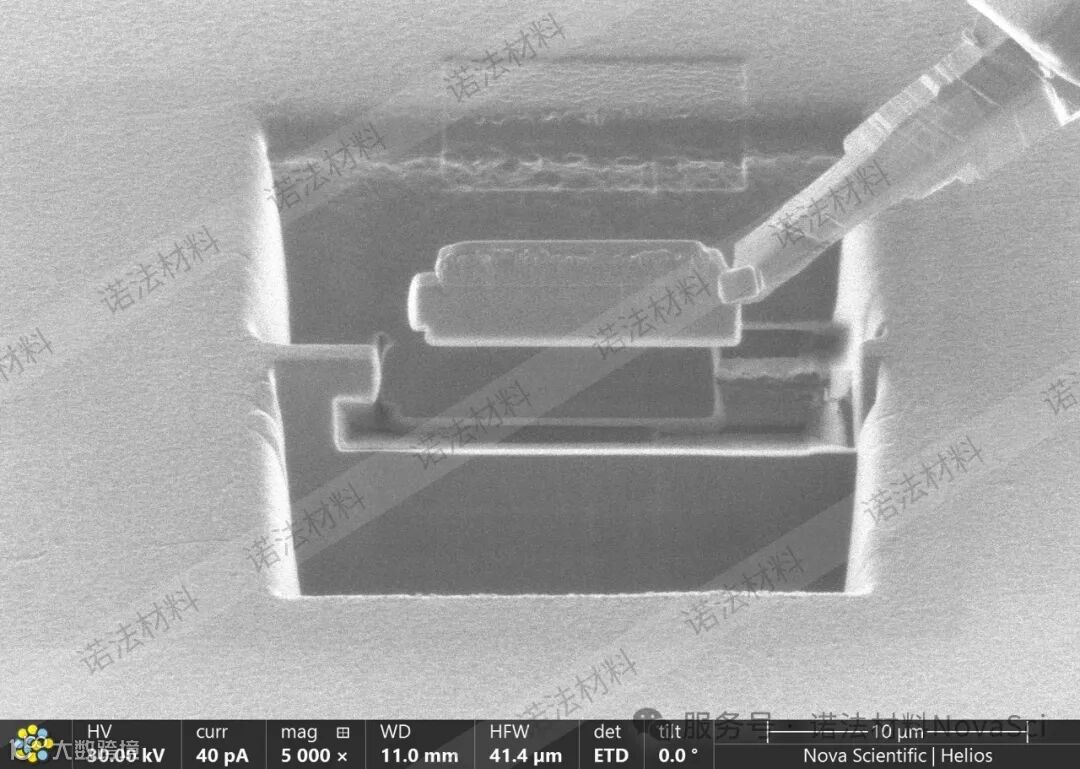

△ 使用机械臂提取TEM截面样品

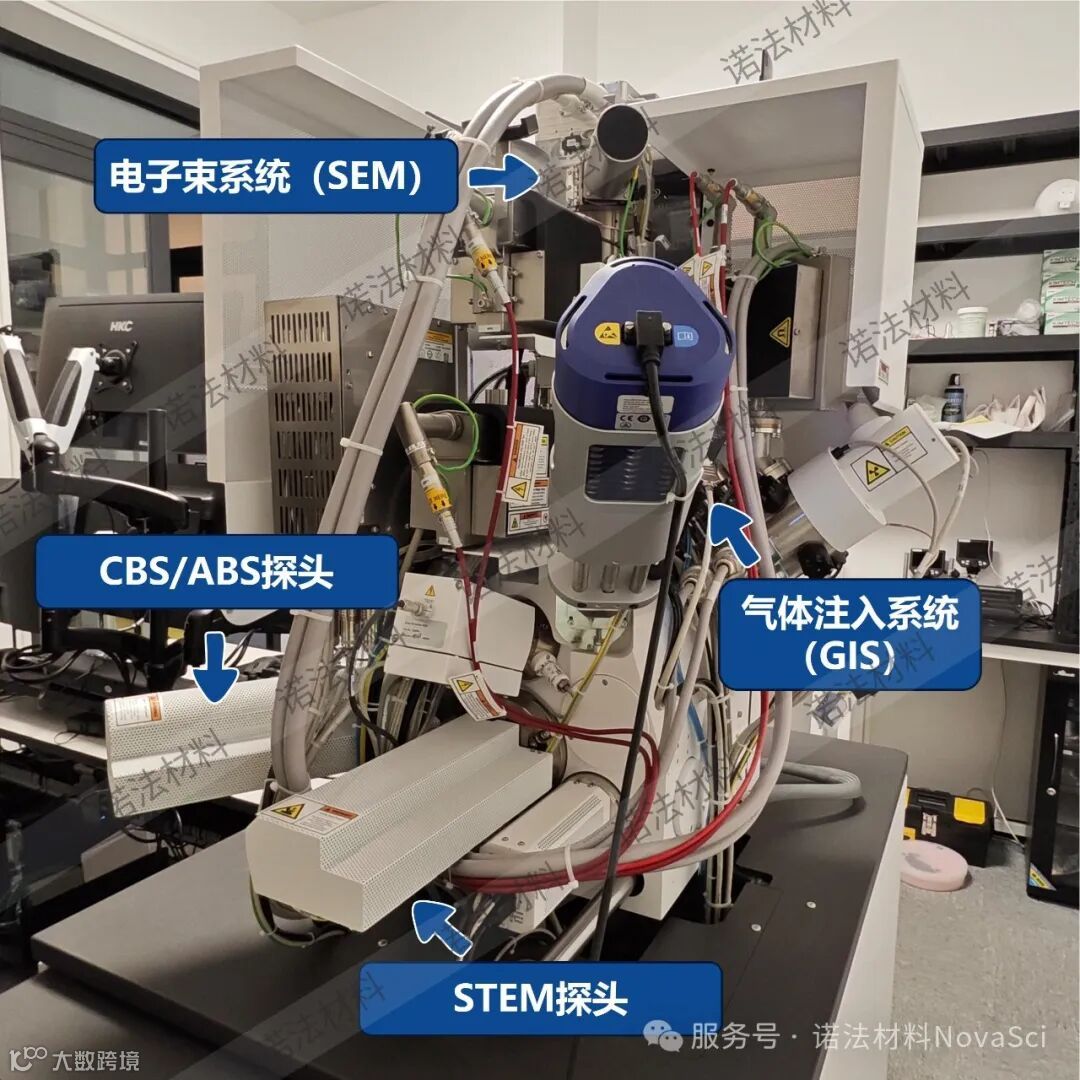

镜头一转，我们来到后面看看吧！

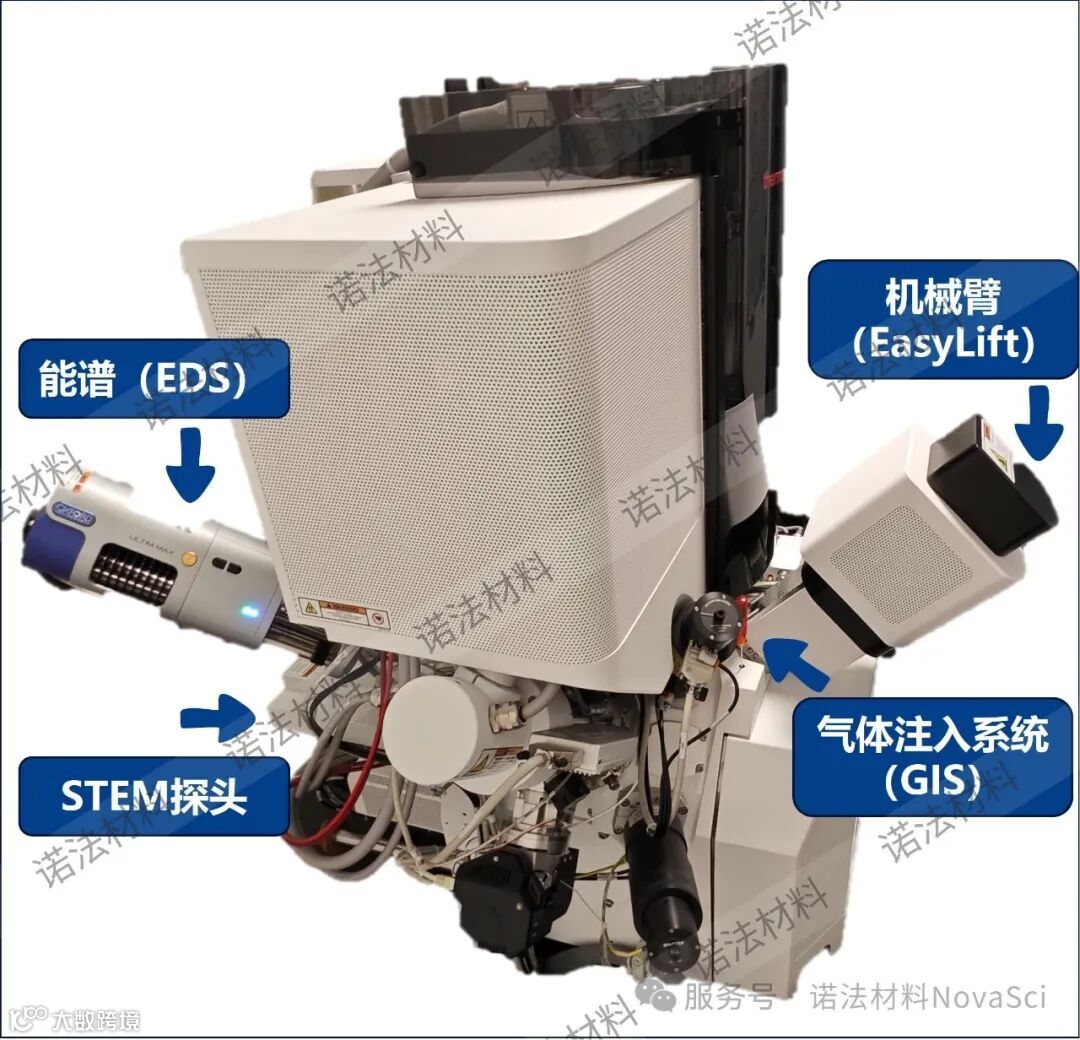

诺法材料的FIB配备了CBS / ABS背散射探头、牛津Ultim Max 65 EDS能谱、以及STEM 扫描透射探头，功能齐全，多面开花。
▶ CBS / ABS背散射探头能够拍摄出高分辨率、高对比度的背散射电子成像图片，清晰区分样品中不同的相。
▶ SEM-EDS能谱可以收集分析样品的X特征射线，从而得出样品的元素成分信息。
▶ STEM 扫描透射探头的原理与TEM透射电镜类似，是接收穿透过TEM样品的电子信号，具有明场、暗场和HAADF三种模式。它内置在FIB中，当TEM样品制备完毕后，可以方便地即时通过STEM探头观测样品的简单形貌，也可以和SEM-EDS能谱联用，满足一定程度的材料表征需求。

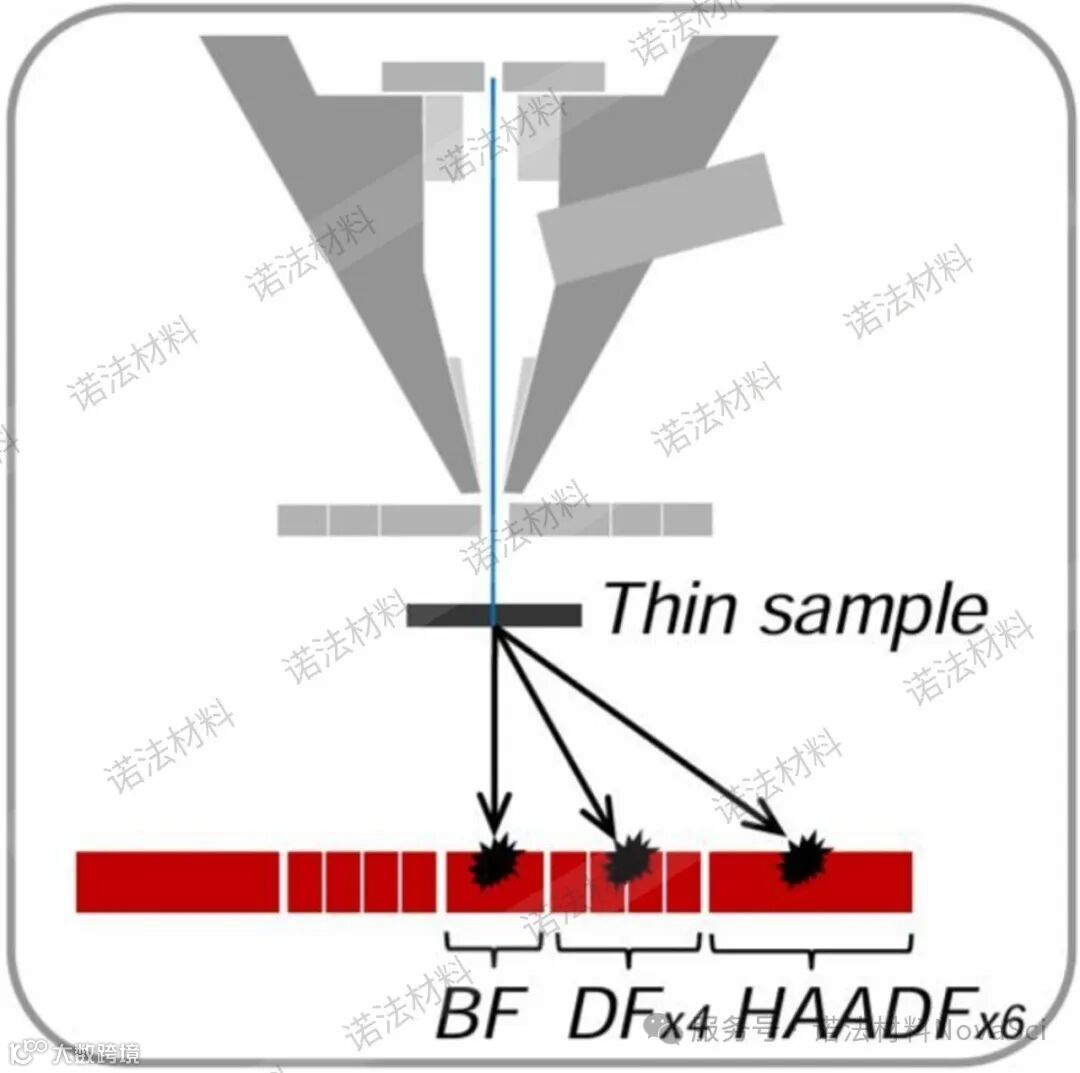

△ STEM 探头原理

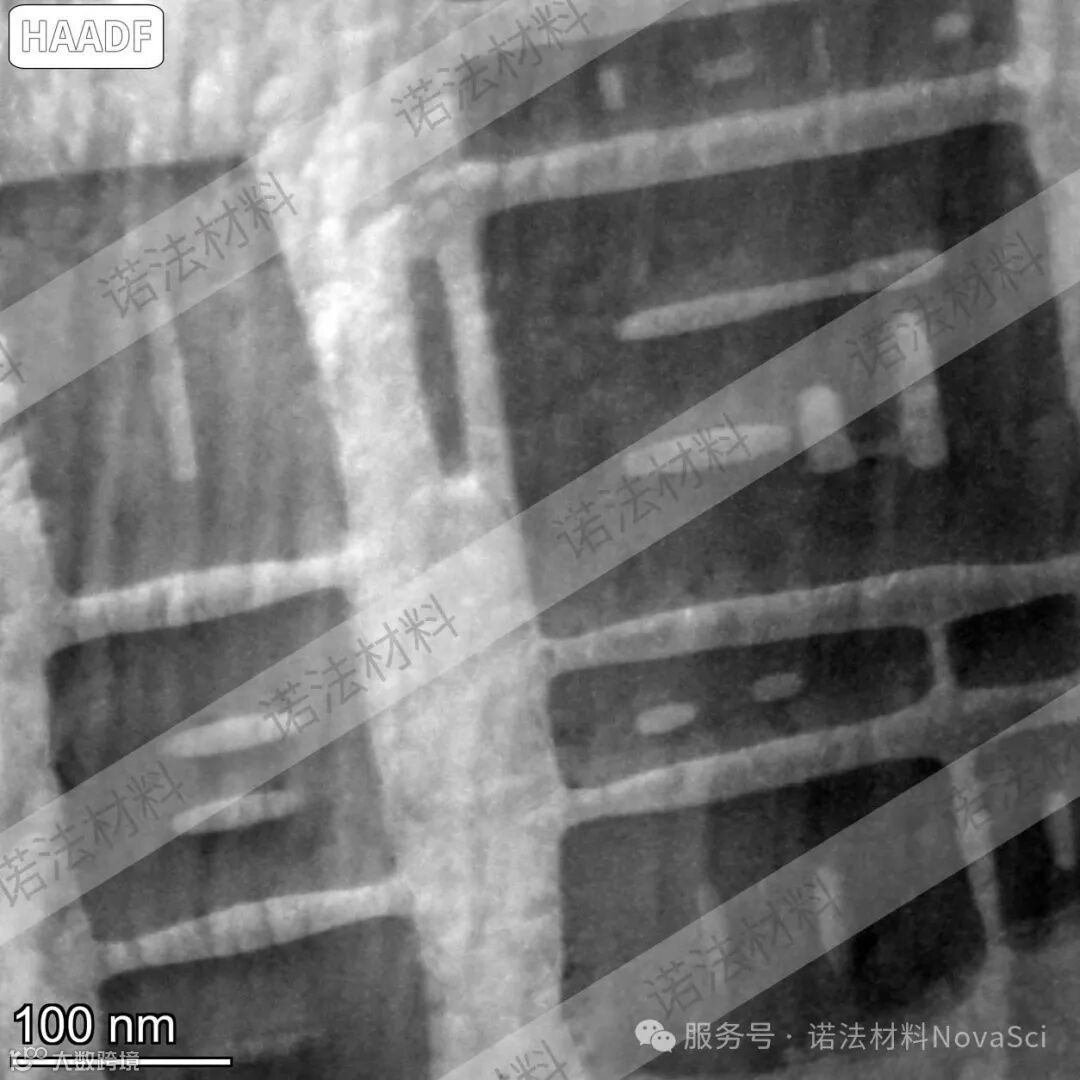

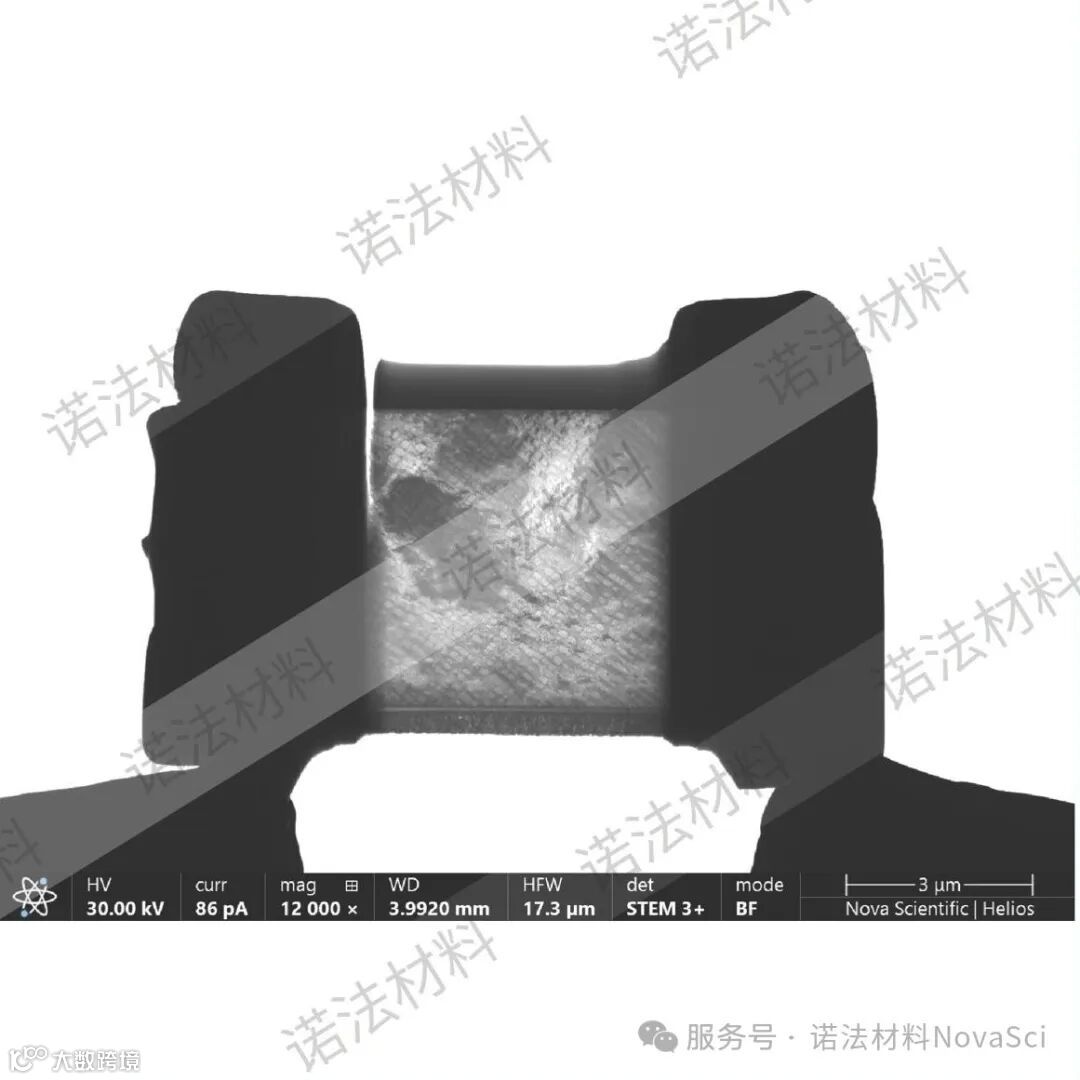

△ (左图) TEM样品整体形貌STEM成像；(右图) 局部放大STEM图像
👌 希望本文可以让各位对我们的设备有个直观的印象 👌
~ 欢迎联系我们预约制样/测试 ~
