在纳米级别的微观世界研究领域中，透射电子显微镜（TEM）和三维原子探针（APT）都是非常先进的测试技术，堪称顶级利器。这两项表征技术不仅推动了材料科学的发展，更为科研人员打开了通往顶刊的直通车。两者有一些共通点，也有各自不同的优势。那么，如何在它们之间做出选择，成就顶级科研成果？让我们来一起深入探讨吧~
TEM的成像原理是利用高能电子束穿透样品，产生各种信号，不同的探测器接收这些信号，可以得到不同的信息。因此，TEM的样品是一个极小的薄片，中间薄区的厚度通常在100nm以内，以确保电子束能够顺利通过。

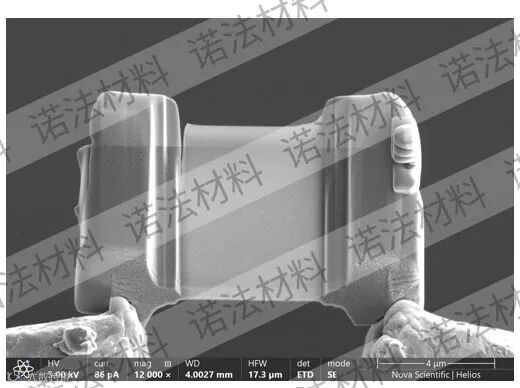

制备TEM样品可采用双束聚焦离子束电子显微镜（FIB-SEM）或传统方式，往期的推文有关于TEM样品制备的内容，感兴趣的朋友可以点击以下传送门了解：

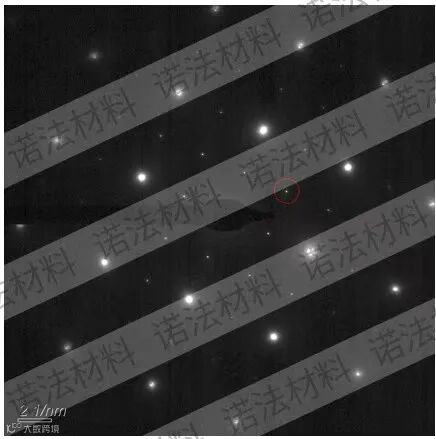

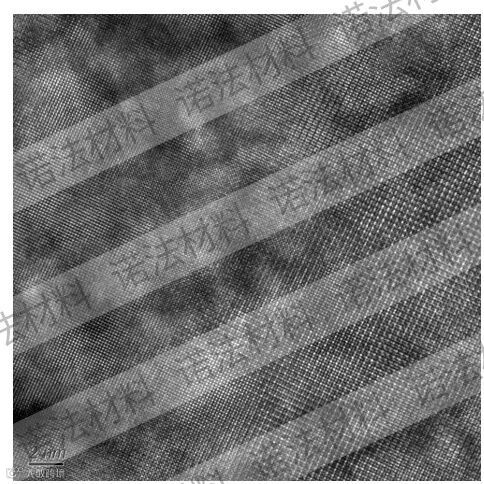

TEM的优势在于，它可以提供优秀的高分辨率图像、衍射斑点图像等，对材料的微观结构特征进行分析，非常直观地得到原子尺度上的分布排列，晶体结构，化学成分等分析结果，可以说是“所见即所得”。

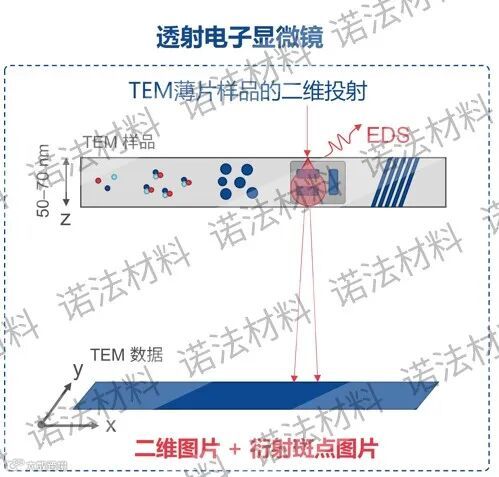

但是，TEM测试的局限性在于，其提供的信息仅是二维的平面结果，并不能准确地反映三维空间上的真实情况。
例如，在TEM样品厚度内（50nm-70nm），微观结构可能会有重叠，透射电镜得到的图像以及成分分析难以区分重叠情况，不能对被覆盖部分以及两层结构之间的距离位置等作出准确分析。

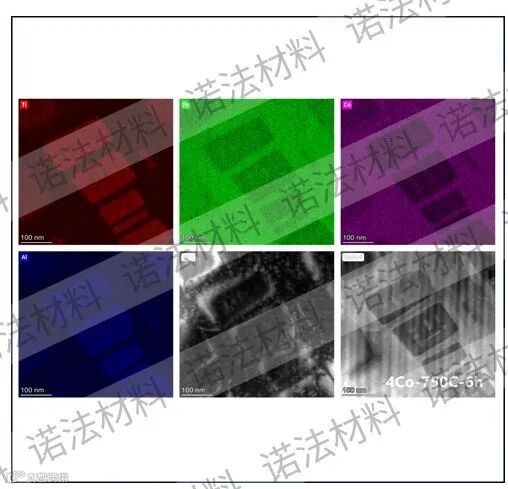

另外，TEM测试在纳米尺度上的化学分析分辨率不如APT准确，由于穿透样品的电子束光斑具有一定的面积和深度，会覆盖一定范围，所以得出的化学成分分析是一个平均值。对于比较轻的元素，TEM-EDS的分辨率也相对较低。

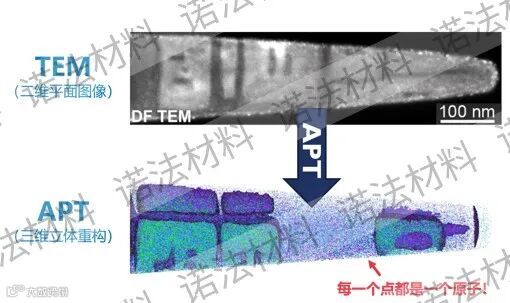

虽然同样是进行原子尺度上的成像和化学组成分析，但APT和TEM在原理上还是有本质区别的。APT的一个显著优势是能够直接得到固体样品中每一个原子的成分信息以及三维空间分布。
点击传送门了解更详细的APT技术介绍 ▶ 三维原子探针（APT）小科普

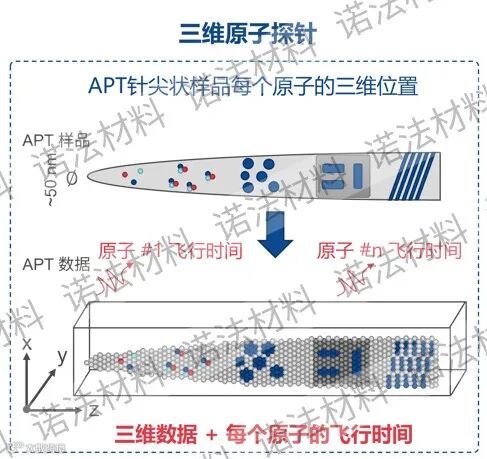

APT在所有的微观表征手段中拥有最高的空间分辨率。这项技术需要在样品表面施加强电场，才能把固体材料的原子逐个分离出来，因此它的样品形态独特，是针尖状的，通常样品顶端的直径为50nm-100nm。
APT对样品是破坏性的，该技术的基本原理为电压脉冲下，样品表面原子受控场蒸发，直接得到化学成分在固体样品中的三维空间分布。并且，APT对所有元素具有同等灵敏度，可探测低至5ppm浓度的微量元素，这对于要求纳米至原子级别极致精准的研究对象，APT无疑是一项不可或缺的技术。
但是，APT表征过程复杂，不论是制样、测试还是最后的数据分析重构处理阶段，都充满挑战，需要有经验的专业人员针对不同类型的材料样品调整实验参数，对实验结果进行优化。
透射电子显微镜（TEM）和三维原子探针（APT）各有所长，是探索微观世界的两大先进利器。两种技术都是从制样步骤开始一直到数据分析都很关键，中间各个环节都需要经验的积累。若将两者结合使用共同表征，可以更详细地揭示材料在纳米至原子尺度上多方位的结构和元素分布，为科研人员提供更全面的分析视角。
在科学研究的领域，正确选择合适的表征技术至关重要。TEM和APT并不是非此即彼的关系，组合运用不仅可以发挥各自的优势，还能形成1+1>2的效果，帮助在科研领域取得突破性进展。掌握这些先进技术，您的研究将更有底气向顶刊发起冲击！
