Hi大家好呀~
今天想和大家一起来探讨一个问题：
在金相显微镜下可以看到漂亮颜色的金相图，为什么在电子扫描显微镜中颜色“消失”了？
首先，我们看一下两者的原理 ⬇

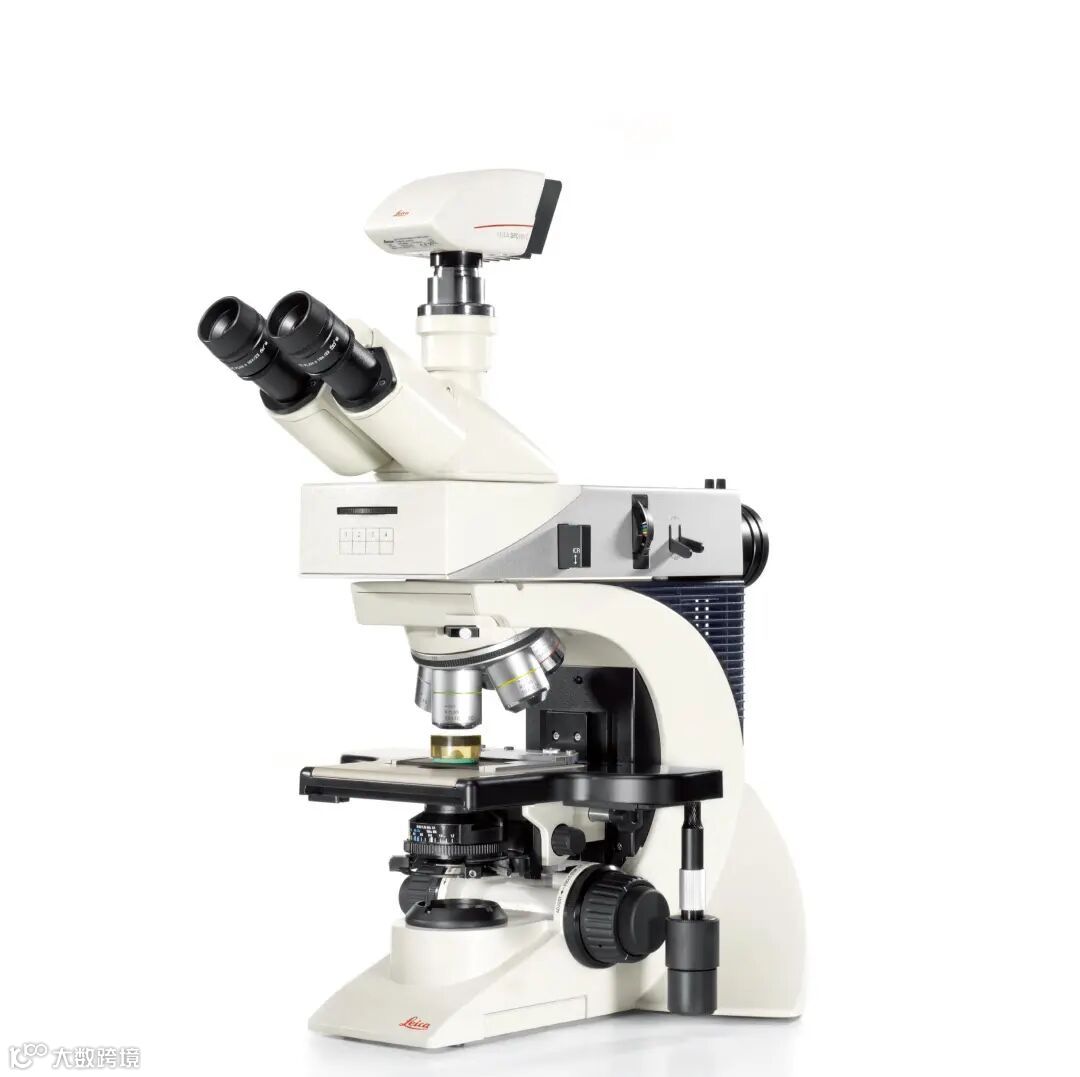

是材料科学中常用的工具，主要用于观察不透明材料（例如金属、陶瓷、电子器件等材料）表面微观结构的光学显微镜，放大倍数相对较低（通常<2000倍），分辨率受可见光波长限制。
其核心原理是利用垂直的可见光照射到经过精细抛光、腐蚀的样品表面，光学系统接收反射光并放大成像，揭示材料的晶粒结构、相组成、缺陷（如裂纹、孔洞、夹杂物）、加工痕迹等信息。
样品表面不同的微观组织对不同波长可见光的反射率、吸收率有所差异，从而在光学系统中呈现出不同颜色或衬度。例如，铜合金中的α相可能偏红，β相偏黄；氧化层可能呈现蓝色、紫色或金色。

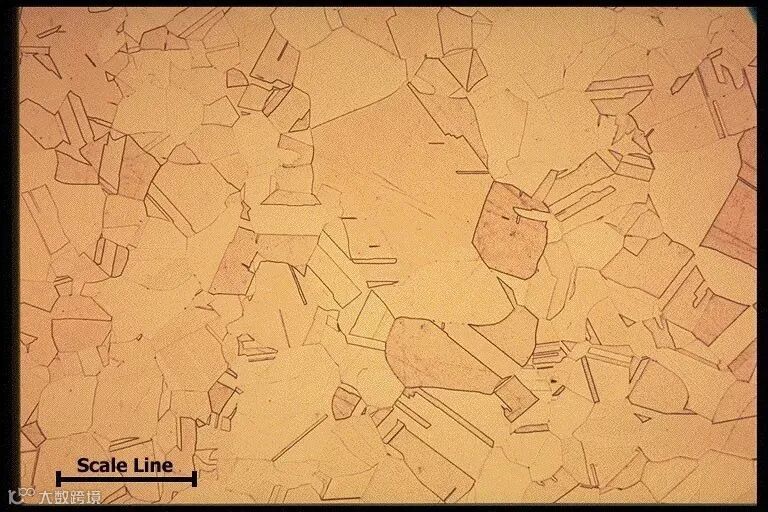

△ 纯铜金相图。图片来源网络。

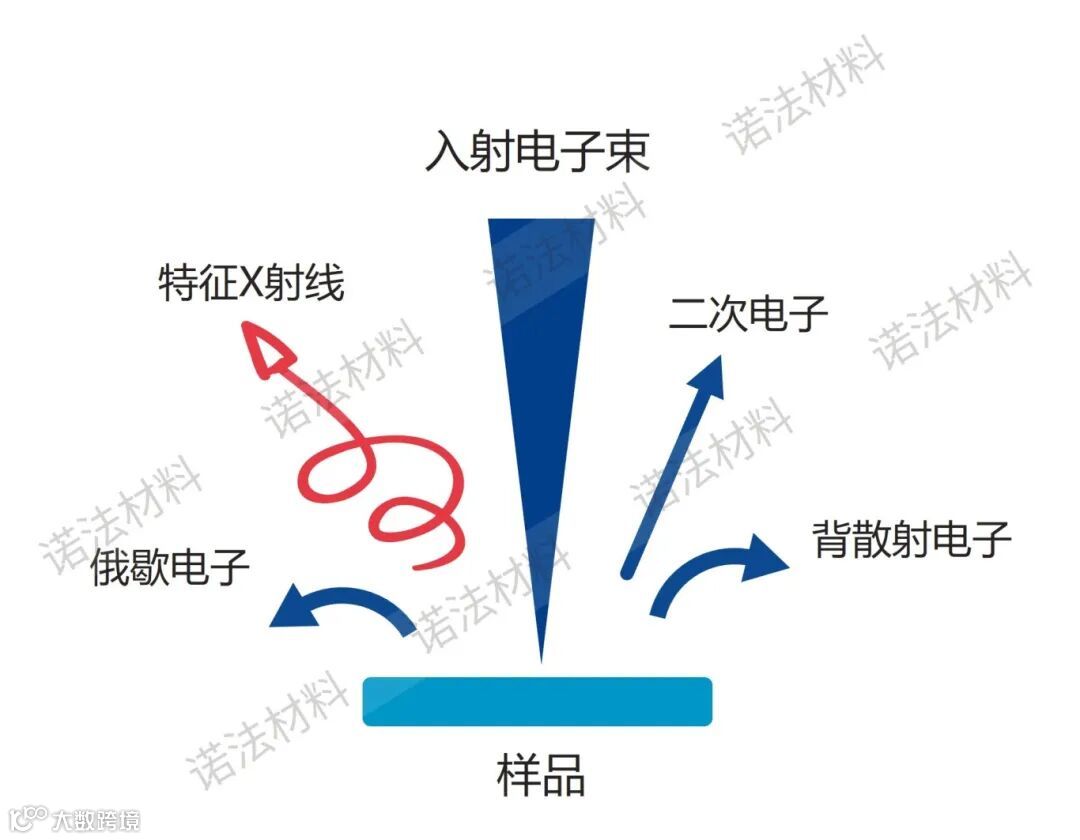

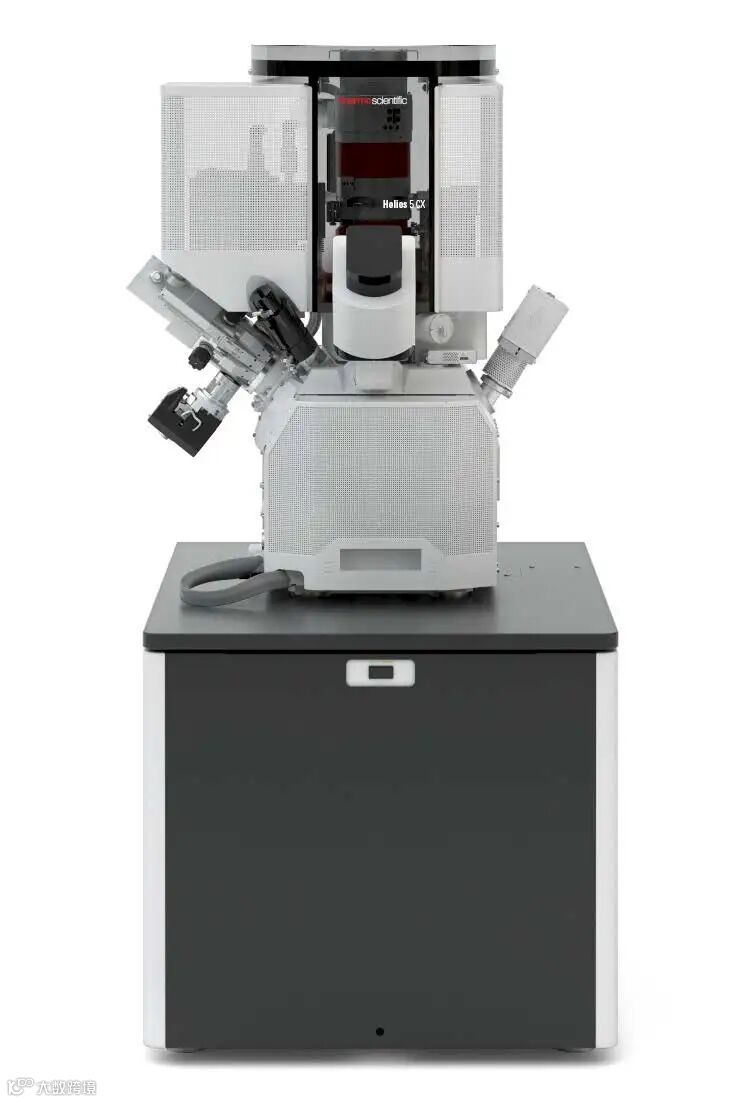

利用高能聚焦电子束成像，分辨率可达纳米级别。放大倍数高，景深大。电子束扫描样品表面，捕获激发出来的各种电子信号，可以表征微观组织形貌、成分分析等。这些信号本身不包含反射波长（颜色）信息，只反映电子信号强度，因此呈现的是灰度图像。
二次电子 (SE)： 对样品表面形貌敏感，产生高分辨率、立体感强的灰度图像。
背散射电子 (BSE)： 其衬度与样品微区的原子序数 (Z) 密切相关——原子序数越高，产生的背散射信号越强，对应成分形貌的亮度越高。因此，BSE图像主要的灰度差异反映了样品微观组织的原子序数差异或成分差异（例如不同金属相、夹杂物）。

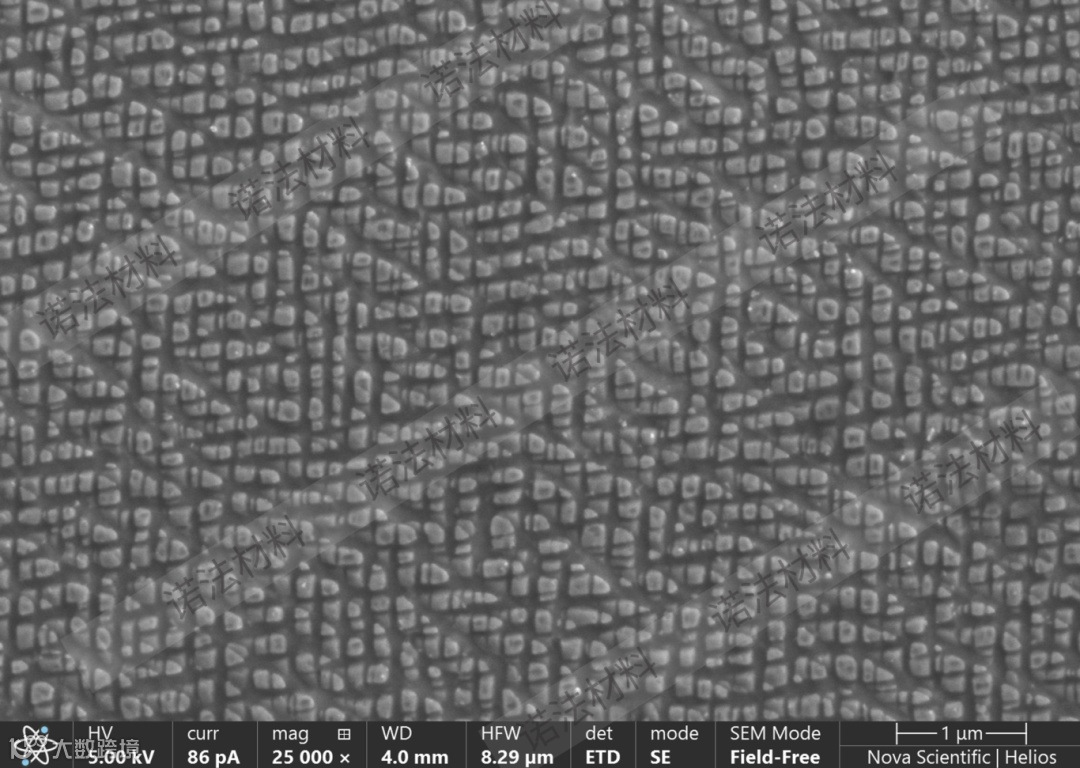

△ 高温合金SEM图。
回到开头的问题，为什么在金相图里可以看到漂亮的或者异常的颜色，但在SEM中却找不到什么太大的区别了？
那是因为，金相显微镜的信号来自于可见光，看到的颜色是来自于不同微观组织反射了不同波长的光，图片成像接近人眼观感。
与之对应的是，扫描电镜的信号来源是电子，微观组织、成分的差异等细节在SEM中表现为不同的对比度（亮/暗），没有可见光波长的区别，因此成像是灰度图片。SEM拥有的高倍放大能力，是协助科研工作者解密分析微观组织的一把可靠的钥匙。
