专业赋能｜中天华南集团深化设计服务为客户创造额外价值

在建筑行业，设计与施工之间往往存在一道“语言鸿沟”——设计院通过施工图描绘理想，而施工单位通过施工图精准落地。如何将设计意图转化为高效可行的施工方案？中天华南集团凭借十年深耕，以图纸深化设计架起这座桥梁。

通过深化优化原设计，我们不仅减少了施工图中的设计缺陷，更为客户带来提升品质与管理效率，降低风险与成本的显著价值。无论是工业厂房、住宅还是公建项目，深化设计已成为实现“优质低价”的核心引擎。

要理解深化设计的价值，首先要明白设计与施工之间的差异。

深化设计是在工程设计文件的基础上，结合施工工艺与现场实际需求，对设计图纸进行细化、补充和完善的专业过程。正如行业共识所言：“设计图是建筑师的语言，深化图是工匠的语言”，深化设计的本质是搭建一套精准的“翻译”系统，将设计意图转化为可高效执行的施工方案。

那么，深化设计能带来哪些具体价值？

优化成本与工期：减少现场变更与返工，降低项目造价；

提升施工可行性：解决原设计中存在的设计缺陷问题；

保障质量安全：通过精细化各类设计做法规避潜在风险。

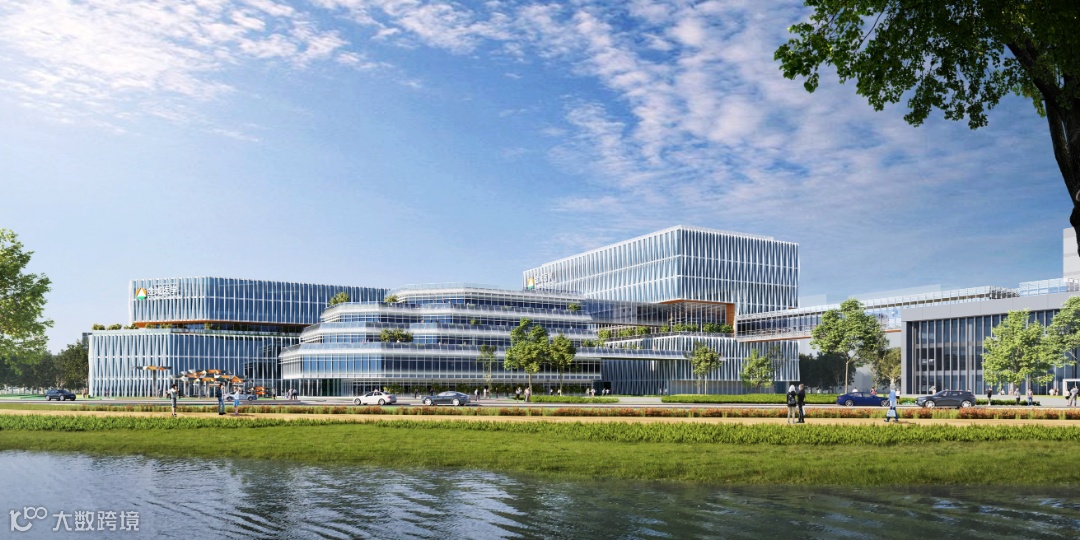

中天华南集团承建广州国际医学体外诊断产业创新中心项目

不同建设项目的深化设计需求各有侧重，根据中天多年实践经验：

传统地产项目：图纸成熟度高，全局性问题较少，深化重点在于细节优化（如建筑结构做法、机电管线排布与预留预埋等）；

工业厂房与仓储项目：深化重点在于建筑构造做法、防渗防漏设计等。

以上深化设计需求产生的原因在于部分设计院更关注设计效率，而疏于建造成本与施工可行性的平衡。

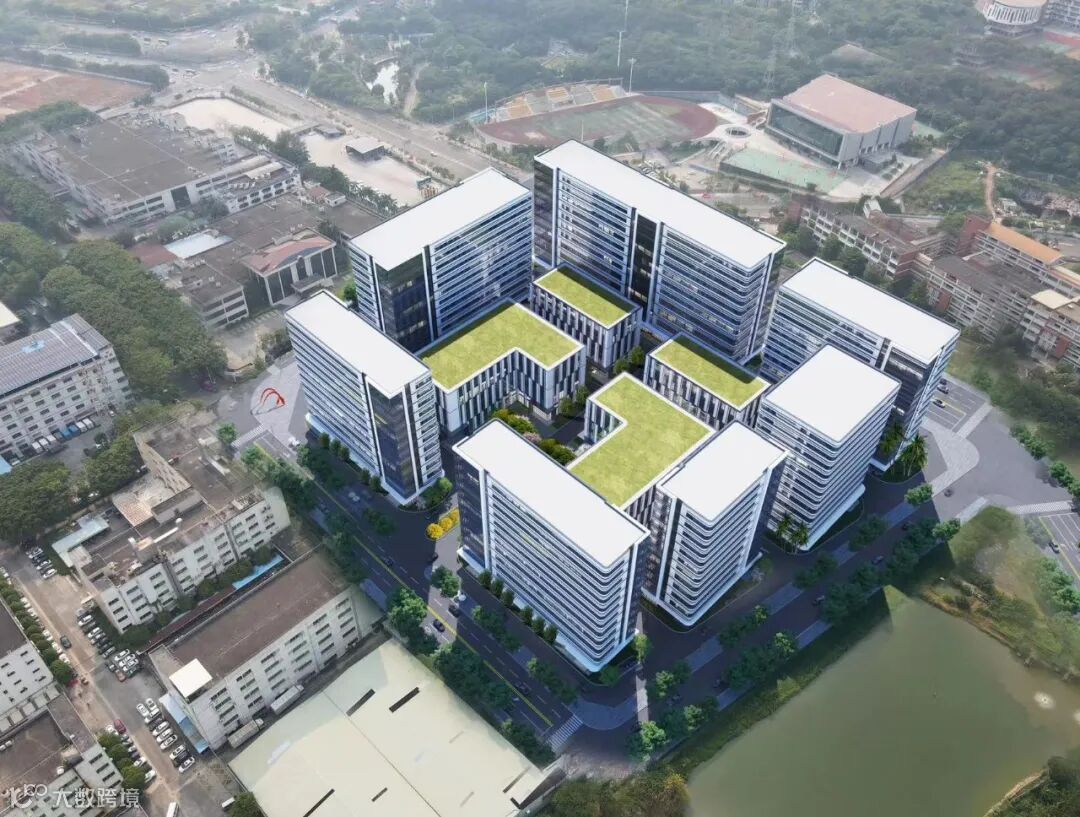

中天华南集团承建东莞石龙健康产业区更新单元建设项目

EPC项目对深化设计的需求最为全面。

EPC项目与施工总承包项目是深化设计的最佳应用场景。这类项目中，总包方对施工图具有较高话语权，能够从施工角度在设计阶段前置优化设计，实现“设计-施工”一体化协同。

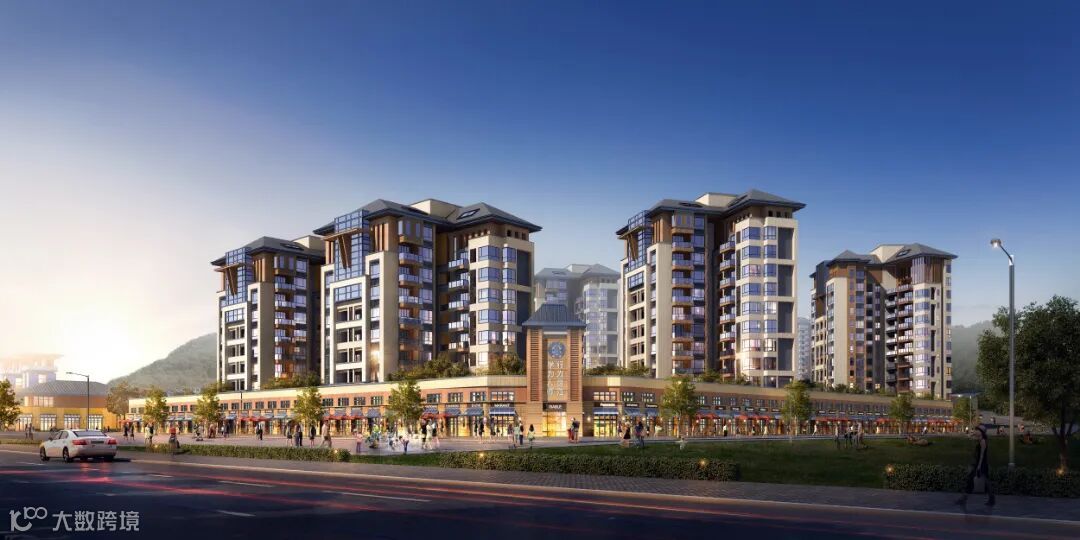

中天华南集团承建北师大珠海分校教师共有产权房EPC项目

深化设计涵盖多个专业领域的协同工作。

图纸优化：聚焦建造成本控制与施工难度降低，覆盖基坑支护、建筑结构、机电、幕墙等专业，通过图审优化显著节约成本并提升项目的质量安全。

图纸细化：侧重建造细度控制，通过BIM技术整合土建与机电专业，优化管线排布、预留预埋等，确保“一次成活”。

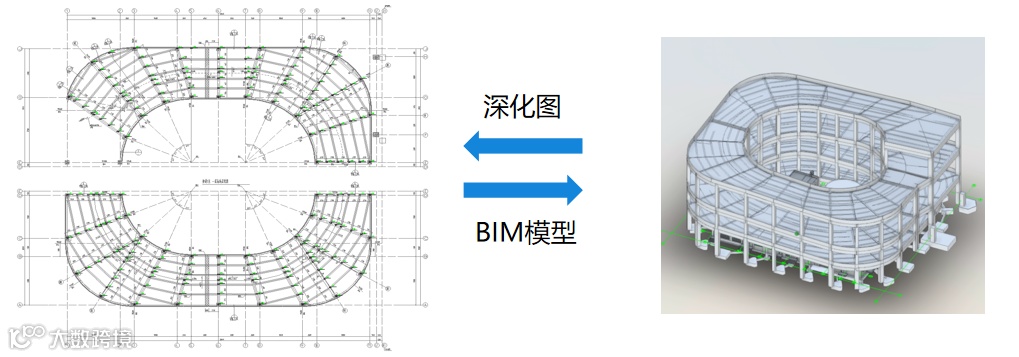

BIM应用：凭借其多专业协同与三维可视化优势，成为深化设计的天然载体，还可以为项目提供轻量化模型与施工虚拟建造。

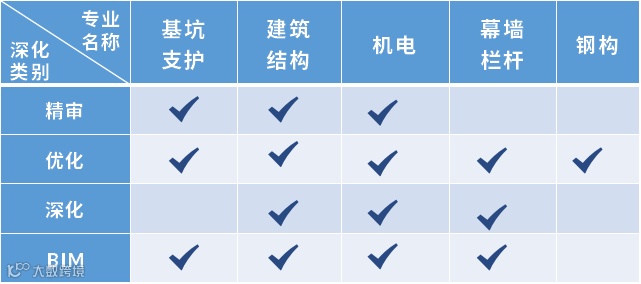

图纸深化类别与可深化专业

深化设计将为项目带来显著效益。

提升品质：依托中天深化设计素材库，规避质量通病；优化节点设计，提升工程耐久性。

提升管理：通过BIM实现项目策划、场布、施工模拟一体化，提高管理精度。

降低风险：基于总包经验识别结构质量安全与消防验收风险，减少返工。

降低成本：融合设计与施工成本，优化材料用量与工艺，减少浪费。

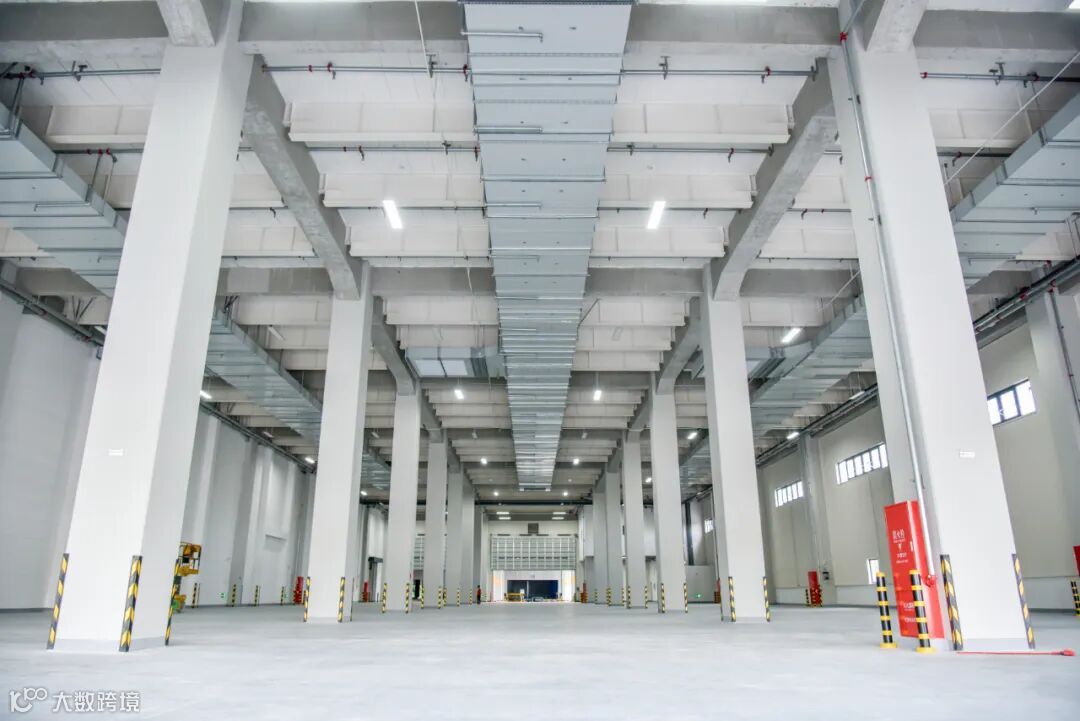

中天华南集团承建惠州菜鸟项目精细化施工现场

不同建筑类型就像不同风格的建筑作品，需要量身定制的深化方案。

（二）住宅

1.基坑支护优化；

2.建筑构造做法优化、节能设计优化、外遮阳优化、节点设计优化、人防墙优化；

3.结构、机电优化；

4.地下室及标准层设备井机电深化；

5.BIM应用。

中海源美华庭地下室机电效果

中海源美华庭项目图纸深化设计获龙图杯二等奖

（三）公建

1.基坑支护优化；

2.建筑构造做法优化、节能设计优化、节点设计优化、停车位、人防墙优化；

3.结构、机电优化；

4.全楼机电深化；

5.BIM应用。

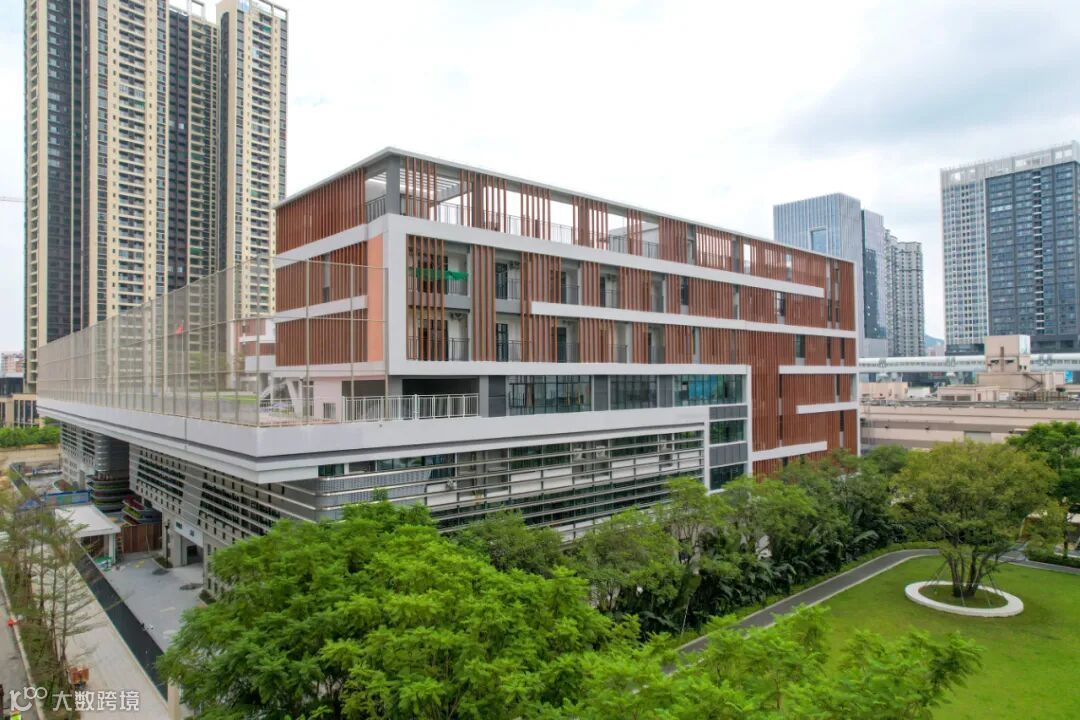

中天华南集团承建华南师范大学附属深圳光明星河小学项目

案例一：厂房圆弧形坡道深化

面临问题：对于有运输需求的物流建筑，大都配套有圆弧形物流坡道，此类坡道属于空间曲面结构，坡道施工图的平面与竖向建筑标高一般比较粗略，有些甚至只有坡道中心线标高，只考虑纵坡未考虑横坡对标高的影响，现场无法施工。

解决方案：先定出横坡坡度，直线段横坡坡度0.5%，曲线段横坡坡度为1.5%，通过中心线标高，计算出每个点标高，确保完成面过渡平顺。

优化亮点：提升品质、降低成本。

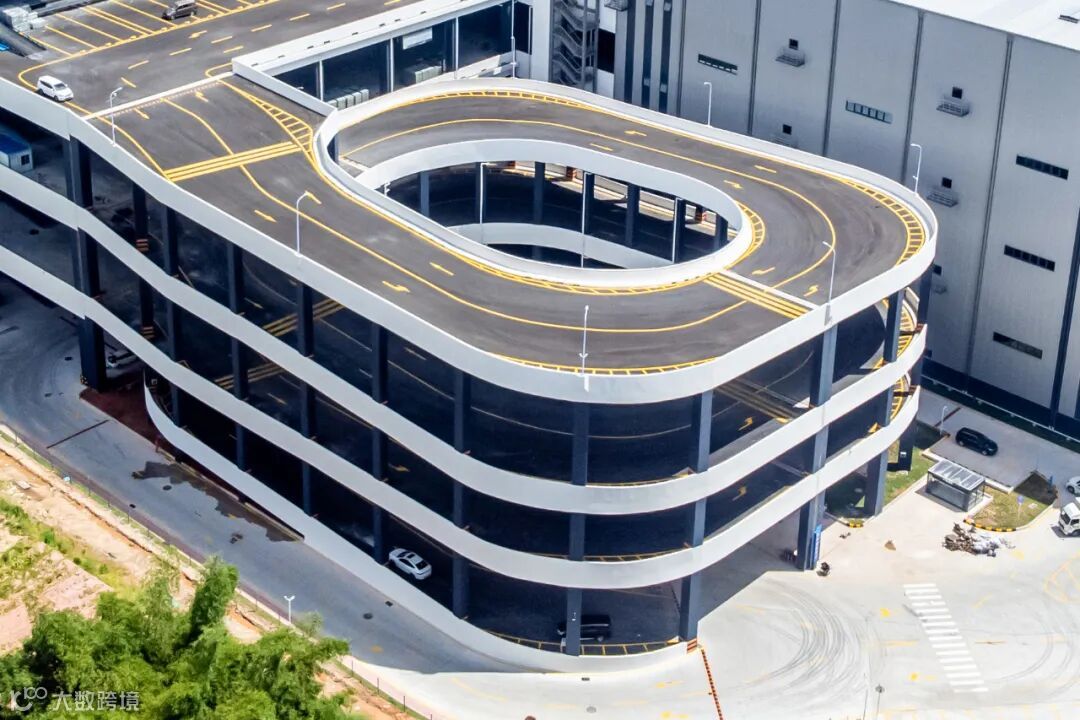

 圆弧形坡道实施照片

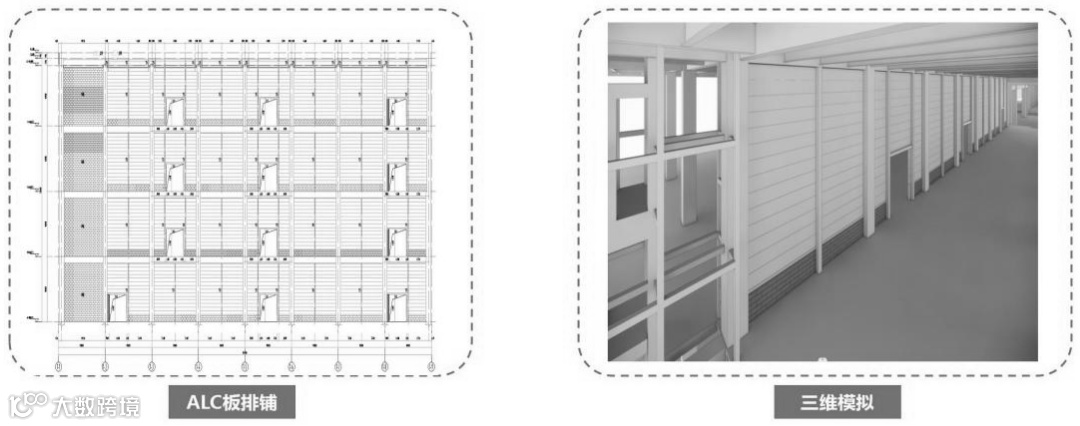

案例二：厂房ALC隔墙板深化

面临问题：对于大跨度结构厂房而言，柱跨较大，层高较高，ALC墙板采用竖向铺装，需要设置多道腰梁、构造柱并设置操作架，工序多、成本高，且高处竖向铺装安全风险较高。

解决方案：采用ALC板横铺，ALC板横铺前先施工1.2m高的砖砌体导墙，导墙顶部设置一道钢筋混凝土压顶圈梁，无须设置腰梁，也无需操作架，并加设钢柱，利用钢柱连接横铺安装的ALC墙板。

其他相关案例，可通过《中天华南集团图纸深化设计手册》了解

中天华南集团图纸深化设计服务手册（2025版）

中天华南集团以十年深化设计经验为基石，融合总包施工优势与BIM技术，为客户提供“设计-施工-运维”全链条一体化服务。未来，我们将持续迭代深化设计，助力建筑产品实现优质、高效、低成本的终极目标。
