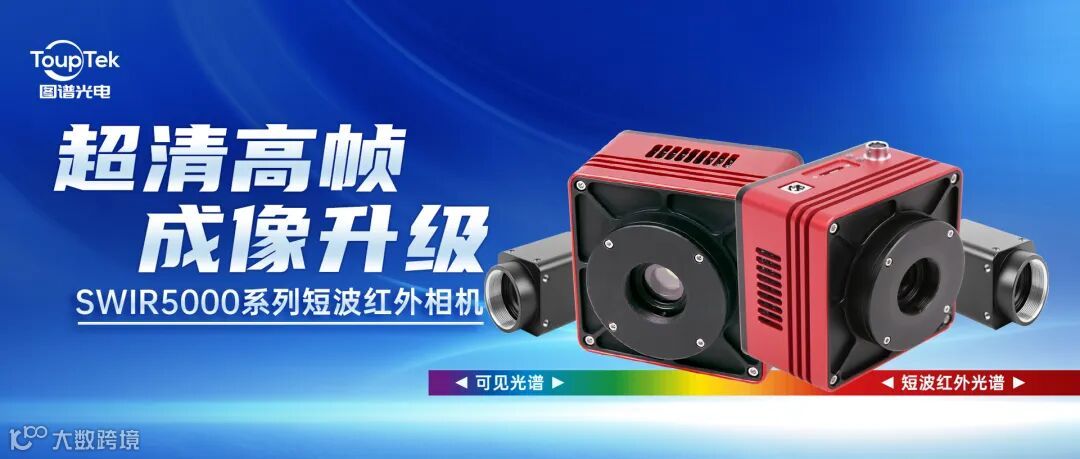

图谱光电SWIR5000系列短波红外相机，搭载了索尼IMX992 SenSWIR传感器，支持5.2MP分辨率，适合探测波长在400nm-1700nm波段的可见光和短波红外光，有效面积和透光率得到提升，内置TEC制冷片，实现了像素尺寸和图像均匀性方面质的飞跃。结合高分辨率与高速性能，使得图像更加清晰逼真。
SWIR5000系列具体型号：SWIR5000KMA、SWIR5000KMB、SWIR5000KMA-G、SWIR5000KMB-G、SWIR5000KMB-UMV。根据用户的不同需求，可以分别推出USB3.0 / GigE / 10GigE / CameraLink接口并接受OEM定制。
短波红外 更宽光谱

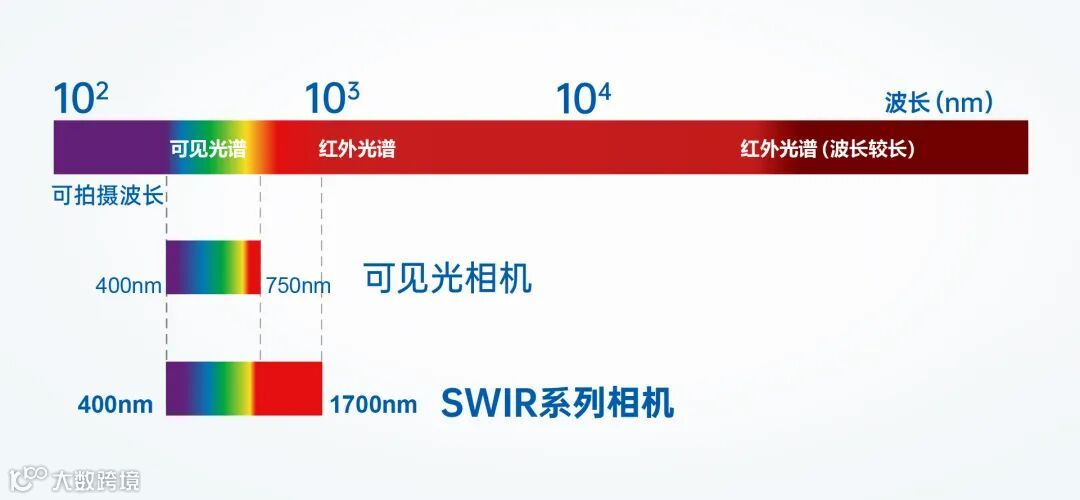

图谱光电SWIR（Short Wavelength Infra-Red）系列短波红外相机，400nm-1700nm超宽谱段，“一机两用”，满足可见光谱和短波红外光谱同时拍摄需求。不仅和可见光一样可以轻松捕捉物体的形状，还能发挥红外线独有的特性穿透物质、提供高分辨率的图像，因此被应用于多种领域。
核芯保障 更优成像

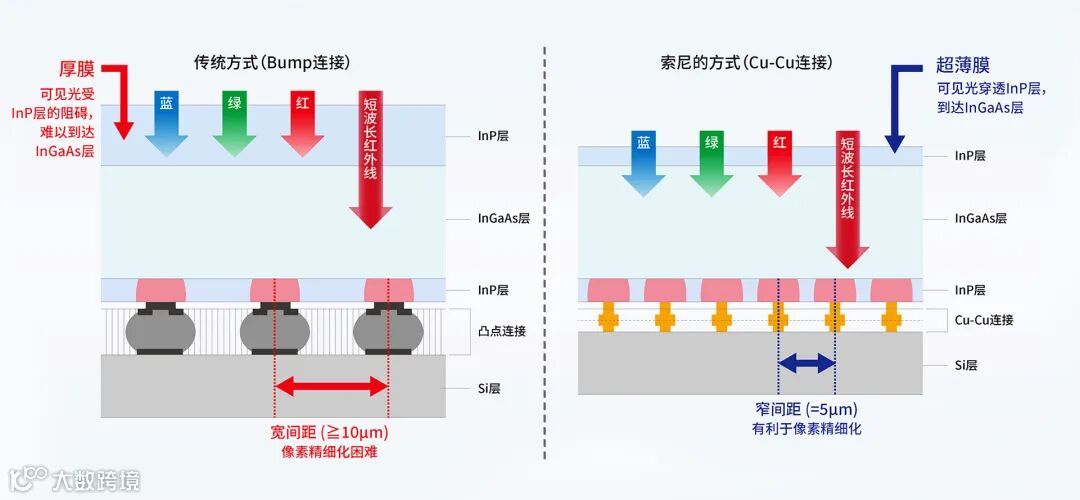

装载新型Sony IMX992 SenSWIR铟镓砷传感器（InGaAs架构）芯片，增加有效面积和透光率，能够同时在可见光谱和短波红外光谱范围内，具备高分辨率的图像捕捉能力，更实现了超高帧率的读取，为用户带来了卓越的性能和极致的体验。此外，与传统产品相比，相机传感器中的索尼Cu-Cu（铜-铜）连接技术，实现了小至3.45μm的像素尺寸，可在黑暗环境中呈现高质量的图像，显著减少噪点。
超高帧率 高分辨率
采用先进的IMX992高分辨率SenSWIR传感器，实现了超高帧率运行，确保图像处理速度和质量双提升。其标准化的USB3.0/GigE（10GigE / CameraLink升级中）接口设计，有效保障相机与主机间的通信稳定可靠，加快整体成像流程，轻松捕捉到至极的图像细节。
精准温控 更优成像
相机内置TEC制冷片（ThermoElectric Cooler导体制冷器），最新制冷模块、有效降噪，制冷温度可低于环境温度 25℃/10℃，保障高温恶劣作业环境下的成像质量。
专业软件 功能齐全

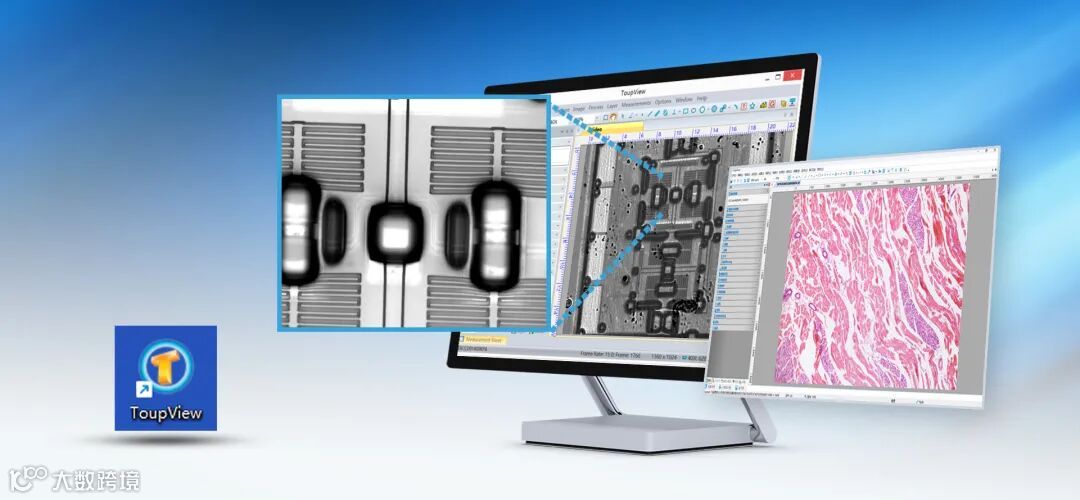

搭配图谱自研ToupView软件，提供SDK支持，满足二次开发需求。软件应用功能齐全、简单易用、适用范围广。通过直观的软件菜单，操作简单易上手；集合摄像控制、图像采集、处理图像、浏览分析等功能，且同步提供新手易上手的操作步骤说明（“帮助”），方便用户一边操作，一边查看相同画面，实现即时设置。
应用广泛 行业领先
图谱光电SWIR系列短波红外具有波长长、穿透力强等显著特点，在医疗成像、生命科学、科研教学等领域广泛应用，同时也被广泛用于穿透观察、材料分选、水分可视化、远距离观测、天文学研究等领域，服务于农业、工业、医疗、食品等多个行业。
SWIR5000系列短波红外相机型号及参数
|
参数 |
SWIR 5000 KMA |
SWIR 5000 KMB |
SWIR 5000 KMA-G |
SWIR 5000 KMB-G |
SWIR 5000 KMB-UMV |
|
型号 |
|||||
|
传感器型号 |
Sony IMX992 -AABA-C |
Sony IMX992 -AABJ-C |
Sony IMX992 -AABA-C |
Sony IMX992 -AABJ-C |
Sony IMX992 -AABJ-C |
|
传感器类型 |
InGaAs |
||||
|
像元尺寸 |
3.45μm x 3.45μm |
||||
|
靶面尺寸 |
1/1.4” |
||||
|
ADC |
12Bit / 8Bit |
||||
|
帧率&分辨率 |
8Bit： |
||||
|
71fps@2560x2048 |
71fps@2560x2048 |
22fps@2560x2048 |
22fps@2560x2048 |
71fps@2560x2048 |
|
|
252fps@1280x1024 |
252fps@1280x1024 |
88fps@1280x1024 |
88fps@1280x1024 |
252fps@1280x1024 |
|
|
12Bit： |
|||||
|
35.5fps@2560x2048 |
35.5fps@2560x2048 |
11fps@2560x2048 |
11fps@2560x2048 |
35.5fps@2560x2048 |
|
|
135.7fps@1280x1024 |
135.7fps@1280x1024 |
44fps@1280x1024 |
44fps@1280x1024 |
135.7fps@1280x1024 |
|
|
硬件图像缓存 |
512MByte |
||||
|
转换增益 |
10.3e/ADU（HCG）17.29e/ADU（LCG） |
10.3e/ADU（HCG）17.29e/ADU（LCG） |
43.0e/ADU |
43.0e/ADU |
43.0e/ADU |
|
动态范围 |
51.36dB（HCG）51.47dB（LCG） |
51.36dB（HCG）51.47dB（LCG） |
59.6dB |
59.6dB |
59.6dB |
|
读出噪声 |
111.88e（HCG）186.61e（LCG） |
111.88e（HCG）186.61e（LCG） |
178.8e |
178.8e |
178.8e |
|
满井电荷 |
41.39ke（HCG）69.92ke（LCG） |
41.39ke（HCG）69.92ke（LCG） |
176.2ke |
176.2ke |
176.2ke |
|
最大信噪比 |
46.17dB（HCG）48.45dB（LCG） |
46.17dB（HCG）48.45dB（LCG） |
52.5dB |
52.5dB |
52.5dB |
|
灵敏度 |
121mV |
||||
|
暗电流 |
638e/s(20°C) |
||||
|
增益范围 |
1x-15x |
||||
|
曝光时间范围 |
15μs-60sec |
||||
|
快门模式 |
全局快门 |
||||
|
Binning模式 |
软件2x2, 3x3, 4x4 |
||||
|
数据接口 |
USB3.0 |
USB3.0 |
GigE |
GigE |
USB3.0 |
|
制冷温差 |
低于室温25°C |
低于室温10°C |
低于室温25°C |
低于室温10°C |
/ |
