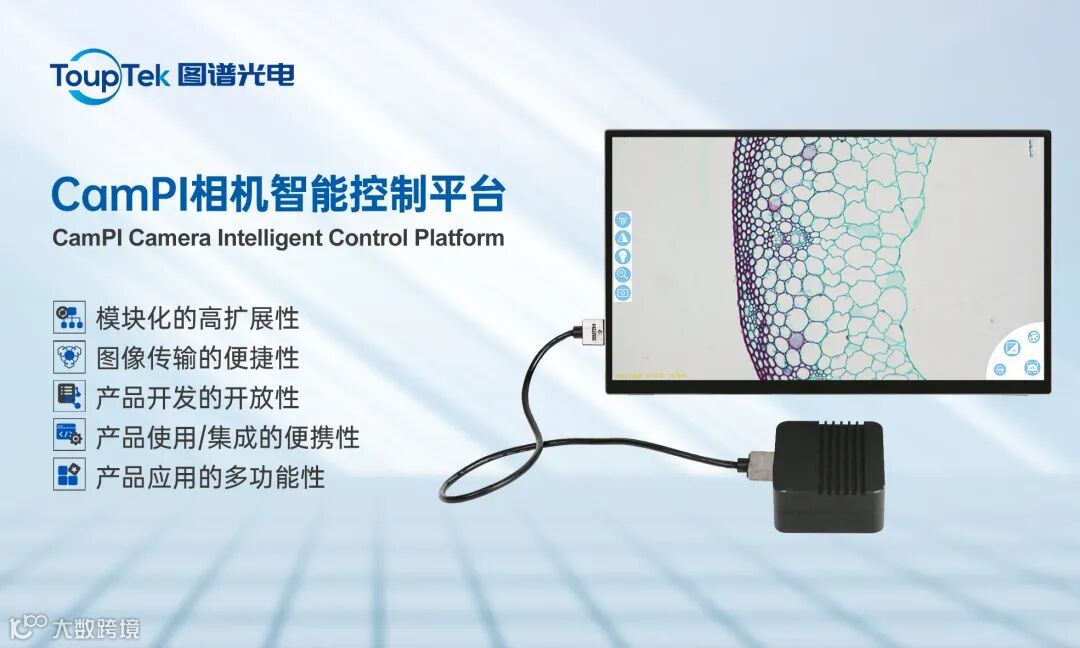

CamPI是图谱光电推出的集强大算力与相机控制功能于一体的SoC相机智能控制平台。图谱光电研发的HCMOS系列相机仅需一根标准的HDMI线即可以实现同CamPI相机智能控制平台的连接并完成对相机的控制、显示、拍照、录像以及测量等功能。
CamPI相机智能控制平台可搭载不同尺寸与分辨率的多点触摸TFT-LCD显示屏，摆脱用户在使用过程中对键盘和鼠标的依赖，使用手指触控操作，实现对HCMOS相机或其他外设的操控。
CamPI相机智能控制平台搭载HCMOS系列相机可望应用于智能检测、处理、分析和控制等各类产品中，覆盖公安刑侦、精准农林、水质监测、遥感遥测、工业检测、文物鉴定、医学医疗等多个领域的应用需求，具有极高的商业前景和价值。
模块化的高扩展性
核心板和接口板独立设计，在聚焦核心相机功能的同时，具有高扩展性和可嵌入性特点。
图像传输的便捷性
仅需一根HDMI线缆与HCMOS系列相机相连，就可完美实现对相机的控制、图像和视频数据的传输、查看和处理，消除了硬件兼容性和相机驱动问题的困扰，与相机无缝集成，为用户提供无忧的移动式图像获取解决方案。
产品开发的开放性
用户可以通过随机提供的SDK开发和运行自己的图像处理应用程序，并通过标准用户界面和接口实现现场工业控制，根据偏好和需求处理图像和视频数据并最终提交科学分析报告，彻底从相机硬件问题以及图像或视频数据的采集问题中解放出来，专注于问题导向的图像处理与分析，快速开发出自己的目标设备。
产品使用/集成的便携性
尺寸紧凑，确保产品使用和集成的便携性。
多行业应用案例
左右滑动，查看更多

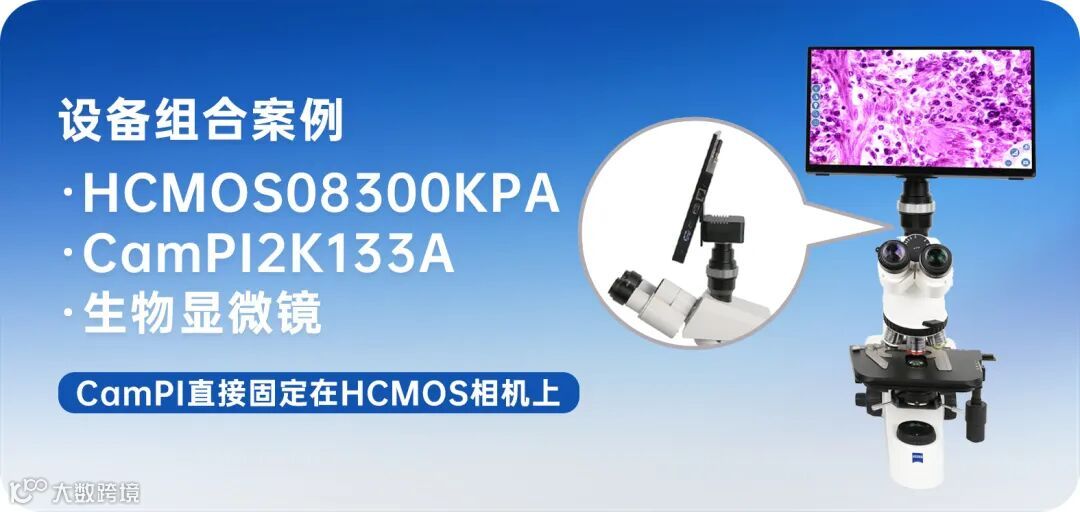

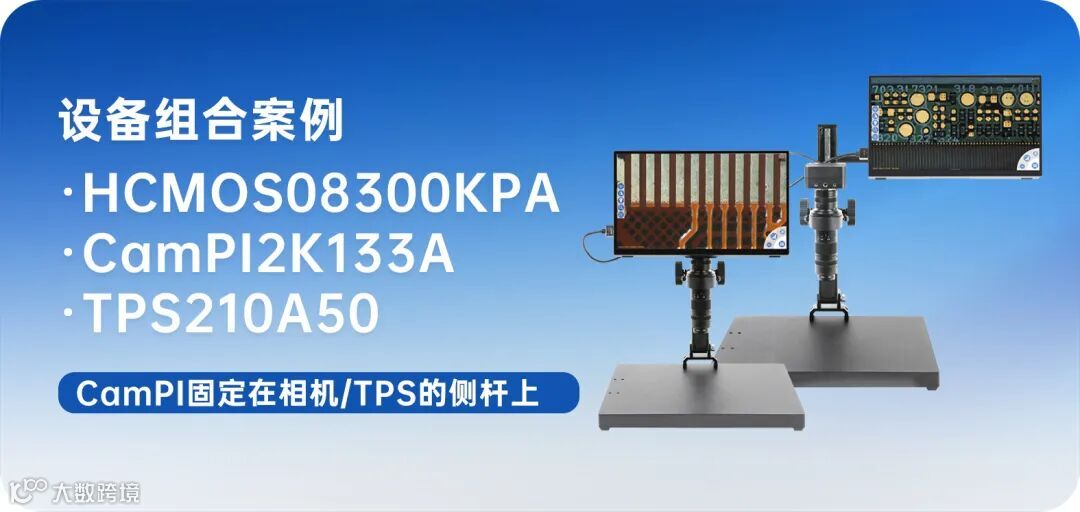

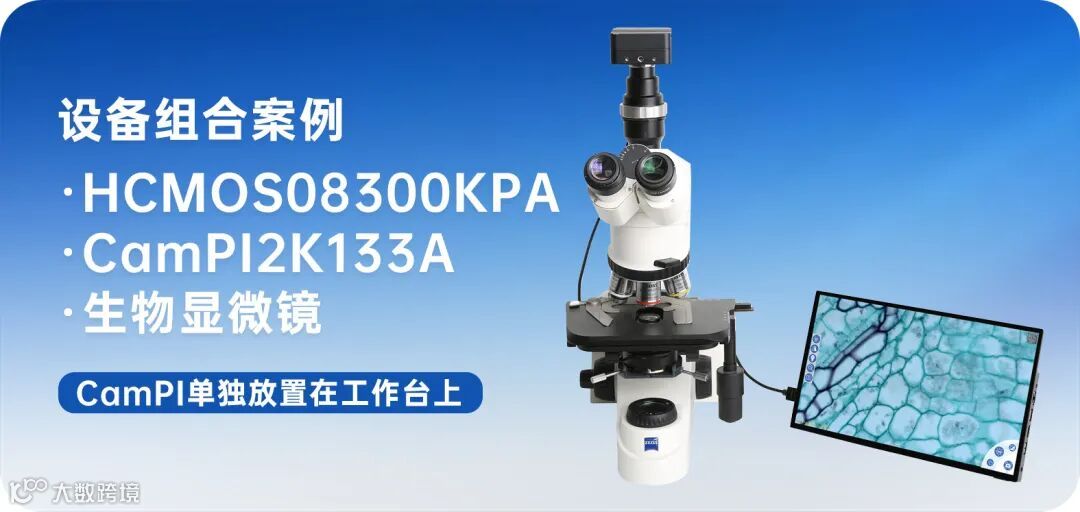

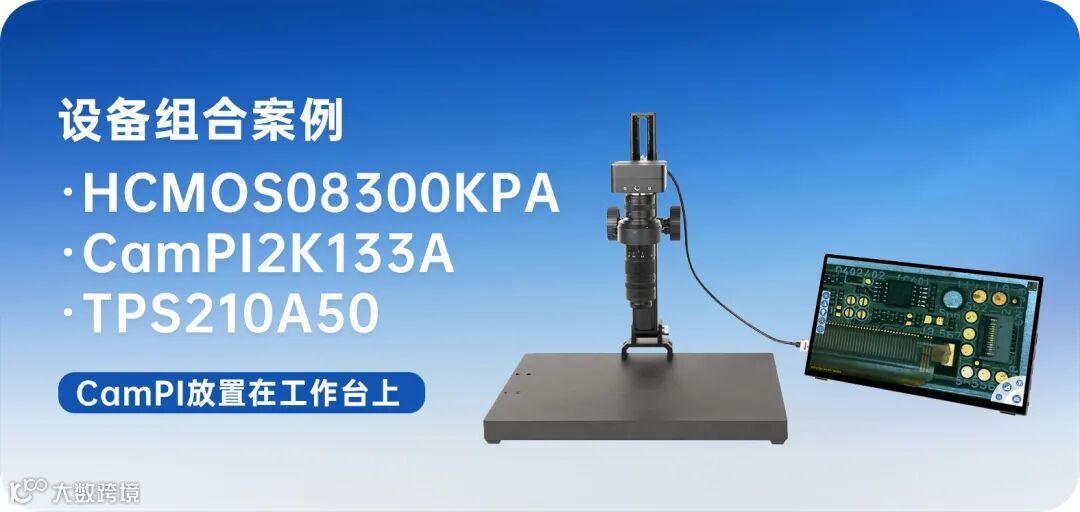

设备组合案例
左右滑动，查看更多
设备技术参数
|
型号 |
CamPI2K133A |
CamPI4K133A |
|
处理器 |
RK3399 |
RK3588 |
|
内存/储存 |
2G LPDDR3/32GEMMC |
2G LPDDR3/32GEMMC |
|
显示屏 |
1080P多点触摸 |
4K多点触摸 |
|
AI算力 |
NA |
6 TOPS |
|
系统 |
Android 10.0 |
Android 12.0 |

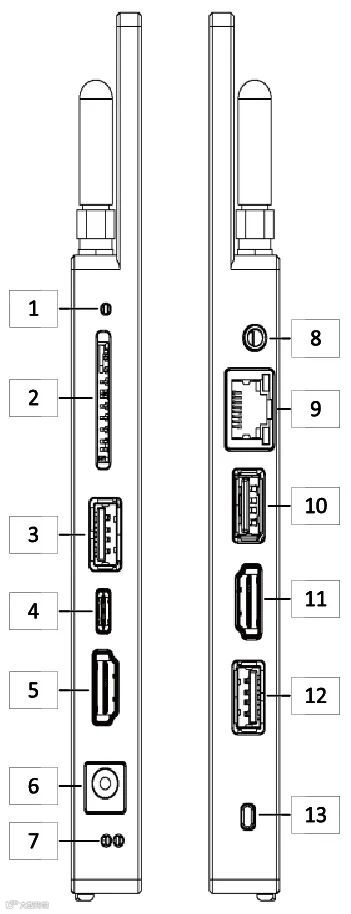

CamPI2K133A相机智能控制平台外设接口及其技术参数
|
序号 |
名称和用途 |
|
1 |
Recovery键：配合开机键13使用，两者同时按下可进入固件烧录模式。 |
|
2 |
SD卡槽 |
|
3 |
USB 3.0 A口1：可外接鼠标、键盘、U盘等外设。 |
|
4 |
USB C口 可外接鼠标、键盘、U盘等外设；可连接至显示器DP口显示CamPI2K133A界面；可连接至PC，在PC端访问CamPI2K133A内置存储；在固件烧录模式时，可在PC端进行固件烧录。 |
|
5 |
HDMI 2.0 A口1：HCMOS系列相机输入接口1。 |
|
6 |
12V DC5525：电源输入接口。 |
|
7 |
状态指示灯：左侧为电源指示灯，未接入电源时熄灭，接入电源时常亮红色；右侧为运行指示灯，关机时熄灭，开机后绿灯闪烁。 |
|
8 |
2.5mm音频口：外接快门线。 |
|
9 |
10/100/1000Mbps自适应网口 |
|
10 |
USB 2.0 A口1：可外接鼠标、键盘、U盘等外设。 |
|
11 |
HDMI 2.0 A口2：HCMOS系列相机输入接口2。 |
|
12 |
USB 3.0 A口2：USB3.0图像数据接口。功能暂未开放。 |
|
13 |
开机键：短按开机；长按关机。 |
CamPI2K133A技术参数
|
核心功能 |
处理器 |
双核Cortex-A72大核+四核Cortex-A53, 64位处理器，搭载Android 10.0系统，主频高达2 GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解码。 |
|
运行内存 |
2GB |
|
|
内置存储 |
32GB |
|
|
网络支持 |
支持5G和2.4GWiFi，独立双天线 |
|
|
内置ROM |
32KB EEPROM |
|
|
显示屏 |
面板尺寸 |
13.3英寸 |
|
面板类型 |
TFT-LCD |
|
|
分辨率 |
1920x1080,FHD,166PPI |
|
|
触摸形式 |
10点抗干扰电容触摸 |
|
|
屏幕色彩 |
16.7M, 100% sRGB |
|
|
亮度 |
400 cd/m2 |
|
|
对比度 |
1500:01:00 |
|
|
可视角度 |
89/89/89/89 |
|
|
外设 |
兼容相机 |
HCMOS系列相机 |
|
相机接口 |
HDMI 1，HDMI 2 |
|
|
外设接口 |
双HDMI 2.0 |
|
|
双USB-A 3.0 |
||
|
USB-C (DP) |
||
|
USB-A 2.0 |
||
|
SD卡槽 |
||
|
10/100/1000Mbps自适应网口 |
||
|
2.5mm快门线接口 |
||
|
12V DC5525电源输入口 |
||
|
软件 |
内置软件 |
CamView |
|
软件功能 |
相机图像实时显示、控制、测量、拍照和录像 |
|
|
曝光和增益 |
||
|
白平衡 |
||
|
颜色调整 |
适配CamPI相机智能控制平台的HCMOS系列相机
|
型号 |
传感器型号与尺寸 |
像素(μm) |
G光灵敏度/暗电流 |
FPS |
捕获分辨率 |
曝光时间 |
|
HCMOS08300KPA |
8.3M/IMX678(C) |
2.0x2.0 |
3541(mV/lx/s) |
42@1920x1080 |
3840x2160 |
0.02ms~15s |
|
1/1.8”(7.68x4.32) |
0.15mv with 1/30s |
|||||
|
HCMOS08300KPB |
8.3M/IMX585 |
2.9x2.9 |
5970mv with 1/30s |
42@1920x1080 |
3840x2160 |
0.02ms~15s |
|
1/1.2”(11.2x6.3) |
0.15mv with 1/30s |
|||||
|
HCMOS20000KPA |
20M/IMX283 |
2.4x2.4 |
TBD |
|||
|
1” (13.2x8.9) |
||||||
|
HCMOS45000KPA |
45M/IMX294 |
4.6x4.6 |
108mv with 1/30s |
42@1920x1080 |
8160*5616 |
0.02ms~15s |
|
4/3”(17.26x13.03) |
0.03mv with 1/30s |
|||||
|
HCMOS04200KMB-RAW |
4.2M/GSENSE2020BSI |
6.5x6.5 |
1.1x108(e-/((W/m2).s)) |
18@2048x2048 |
2048x2048 |
0.15ms-15s |
|
(M,UV, RS) |
QE93.7%@550nm |
18@1024x1024 |
1024x1024 |
|||
|
1.2”(13.31x13.31) |
80(e-/s/pix) |
- |
- |
|||
|
HCMOS04200KMB-YUV |
4.2M/GSENSE2020BSI |
6.5x6.5 |
1.1x108(e-/((W/m2).s)) |
18@2048x2048 |
2048x2048 |
0.15ms-15s |
|
(M,UV, RS) |
QE93.7%@550nm |
18@1024x1024 |
1024x1024 |
|||
|
1.2”(13.31x13.31) |
80(e-/s/pix) |
- |
- |
|||
|
HSWIR01300KMA |
1.3M/IMX990(M) |
5.0x5.0 |
121mV with 1/30s |
35@1280x1024 |
1280x1024 |
50us~3600s |
|
1/2”(6.40x5.12) |
1.0mV with 1/30s |
35@640x512 |
640x512 |
|||
