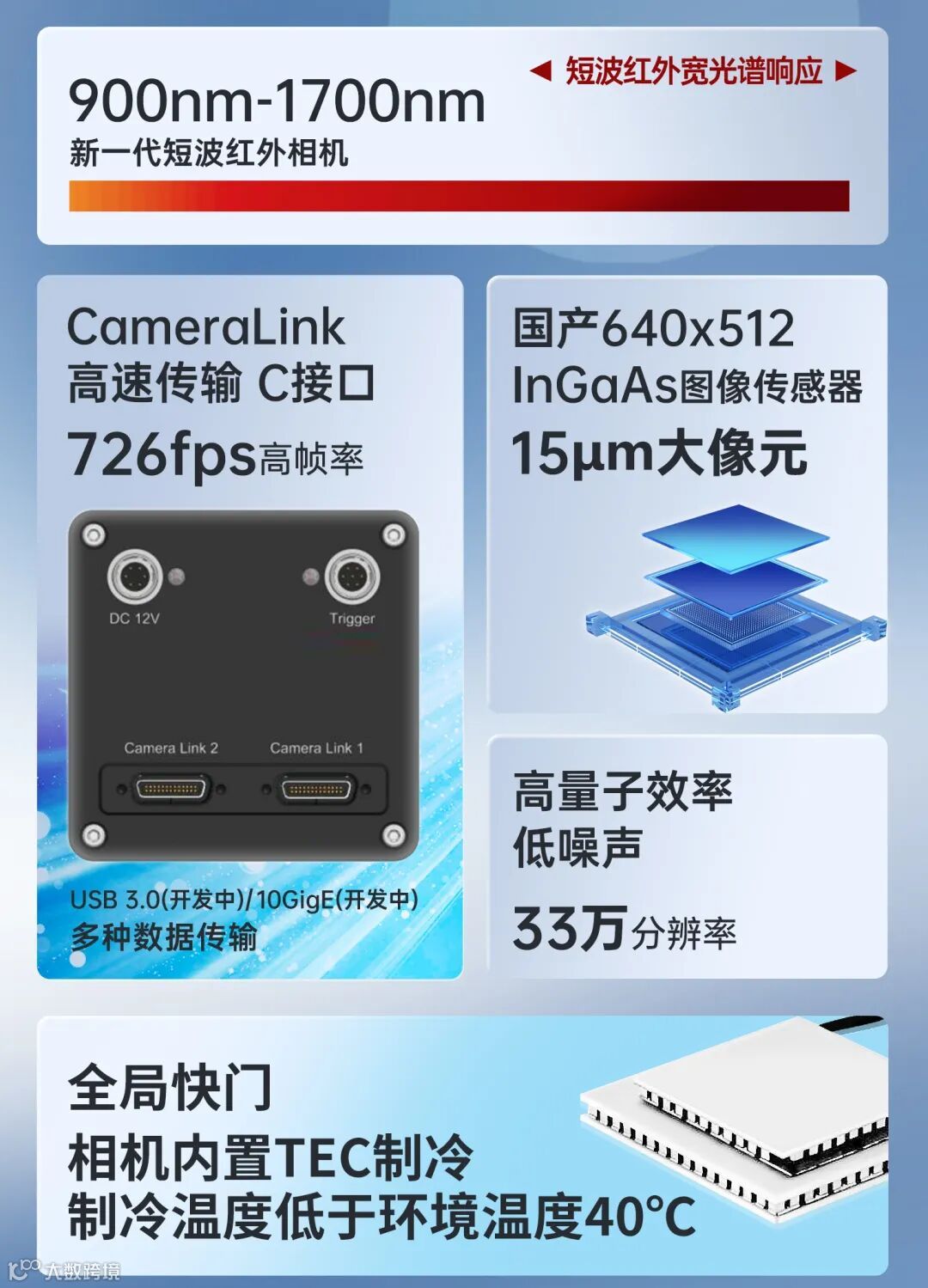

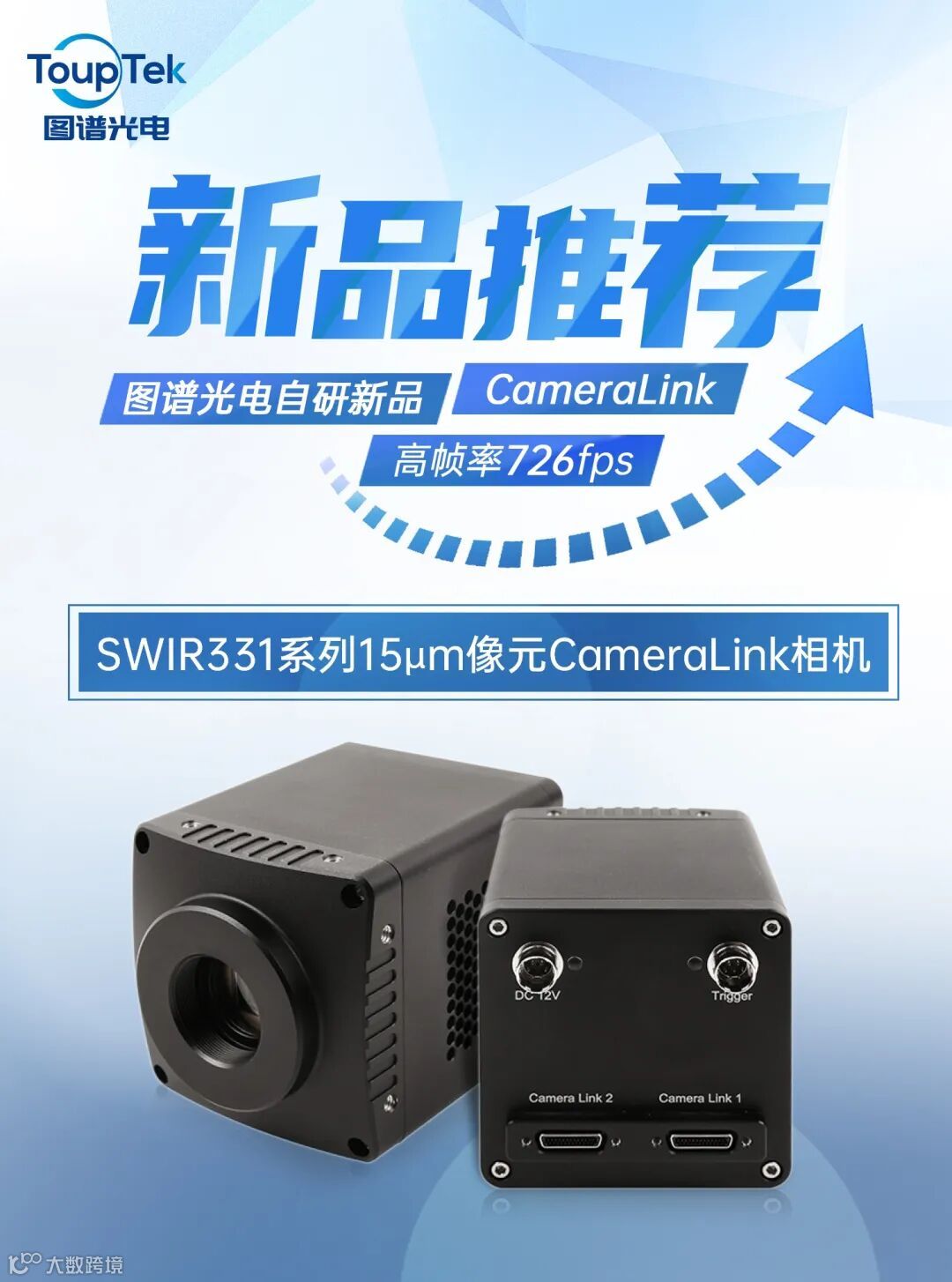

SWIR331系列相机技术参数
|
型号 |
SWIR331KMA-CL500 |
SWIR331KMA-CL700 |
SWIR331KMB-CL500 |
SWIR331KMB-CL700 |
|
传感器型号 |
全国产 |
|||
|
传感器类型 |
InGaAs CMOS图像传感器 |
|||
|
光谱范围 |
900nm-1700nm |
|||
|
像元尺寸 |
15µm x 15 µm |
|||
|
靶面尺寸 |
3/4” |
|||
|
ADC |
12-bit输出/14-bit输出(14-bit ADC) |
|||
|
帧率&分辨率 |
517fps@640 x 512 |
724fps@640 x 512 |
517fps@640 x 512 |
724fps@640 x 512 |
|
内存 |
512MB |
|||
|
QE |
75%@1350nm |
|||
|
转换增益 |
970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG) |
|||
|
动态范围 |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1 |
|||
|
读出噪声 |
1.3DN(LG)，2.7DN(MG)，5.0DN(HG) |
|||
|
满井电荷 |
3.5Me(LG)，70Ke(MG)，12Ke(HG) *1 |
|||
|
最大信噪比 |
65.4dB(LG)，48.5dB(MG)，40.7dB(HG) |
|||
|
暗电流 |
30fa@0.1V&18℃ |
|||
|
曝光时间范围 |
31.25us~1s |
23.81us~1s |
31.25us~1s |
23.81us~1s |
|
快门模式 |
全局快门 |
|||
|
数据接口 |
CameraLink Full |
|||
|
数字IO |
1路光耦隔离输入，1路光耦隔离输出 |
|||
|
数据格式 |
Mono 12 / Mono 14 |
|||
|
制冷温差 |
低于室温40摄氏度 |
|||
|
相机类型 |
全国产器件 |
全国产器件 |
高性能 |
高性能 |
|
一般参数 |
||||
|
供电方式 |
DC12V供电 |
|||
|
功耗 |
8.4W（TEC OFF）/ <16W（TEC ON） |
|||
|
|
工作温度 -30~60℃，储藏温度-40~85℃ |
|||
|
湿度 |
20%-80%，无冷凝 |
|||
|
尺寸 |
68mm×68mm×90.3mm |
|||
|
重量 |
485g |
|||
|
镜头接口 |
C 接口 |
|||
|
软件 |
提供 SDK 开发包和基于 Dalsa 采集卡的 CLView 软件 |
|||
*1. LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.
