发泡鞋材回弹性衰减问题解析与解决方案
关键词：发泡鞋材；回弹性能；EVA；SEBS
652字 | 阅读时长：3分钟

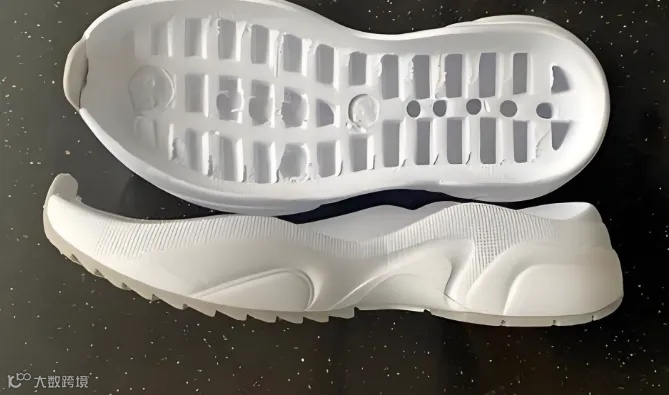

EVA+SEBS发泡鞋材久置后回弹性衰减10%，需针对性解决。
核心问题剖析
硫化不足导致交联网络不稳定，长期放置后分子链松弛是回弹衰减主因；SEBS牌号适配性与配方相容性亦影响回弹稳定性。
配方优化方案
强化硫化交联：DCP用量提升10%-20%，搭配0.1-0.2份TAIC助交联剂，提升交联密度。优选高回弹抗收缩SEBS牌号，分子链规整性好，恢复能力强；需兼顾耐磨性时可混配高硬度高拉伸强度SEBS。减少低分子量软化剂用量，添加1-2份纳米碳酸钙或白炭黑补强骨架，控制发泡倍率在1.8-2.2倍。
关键工艺调整
硫化温度提升5-10℃，延长保温时间3-5分钟确保反应充分；发泡后进行80℃×2小时二次老化处理，有效释放内部应力。
