一支小小的低压验电笔
不仅能检测到电器设备是否带电
而且方便小巧易携带
那么你知道它有哪些小妙用吗？
▼
低压验电笔
低压验电笔是电工常用的一种辅助安全用具，用于检查500V以下导体或各种用电设备的外壳是否带电。
通常制成钢笔式和螺旋刀式两种。它的前端是金属探头，后部塑料外壳内装有氖泡、安全电阻和弹簧，尾端有金属端盖或钢笔形金属挂鼻。

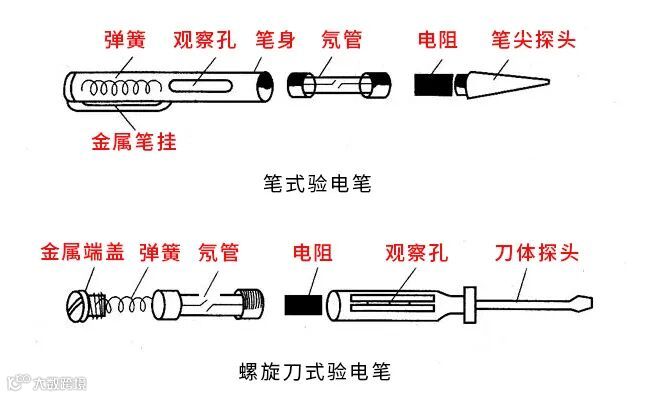

▲电笔结构图
No.1 交流电与直流电
电笔判断交直流 交流明亮直流暗
交流氖管通身亮 直流氖管亮一端
在使用低压验电笔前，必须在已确认的带电体上验测；在未确认验电笔正常时，不得使用。
判别交、直流电时，最好在“两电”之间作比较。在测验时，氖管两端同时发亮，可判定为交流电；氖管只有一端发亮，则判定为直流电。
No.2 直流电正负极
电笔判断正负极 观察氖管要心细
前端明亮是负极 后端明亮为正极
氖管前端指验电笔笔尖一端，后端则指手握一端，前端极明亮为负极，反之为正极。
测试时需注意，电源电压为110V及以上。
若人与大地绝缘，一只手摸电源任一极，则另一只手持测电笔，当电笔金属头触及被测电源另一极时，氖管前端极发亮，所测触电源为负极。
若氖管后端极发亮，则所测触电源为正极，此原理为直流及电子由负极单向流动至正极。
No.3 直流电接地及正负极接地
变电所直流系数 电笔触及不发亮
若亮靠近笔尖端 正极有接地故障
若亮靠近手指端 接地故障在负极
发电厂及变电所的直流系数均对地绝缘。
人站在地上，用验电笔去触及正极或负极，氖管不会发亮，如果发亮，则说明直流系统有接地现象。
其次，如靠近笔尖一端发亮，则为正极接地；如靠近手指一端发亮，则为负极接地。
No.4 相同与异向
判断两线相同异 两手各持一支笔
两脚与地相绝缘 两笔各触一要线
用眼观看一支笔 不亮同相亮为异
此项测试，切记两脚与地必须绝缘。
因我国大部分为380/220V供电，且变压器普遍采用中性点直接接地。
因此在测试时，人体与大地之间必须绝缘，以免构成回路，导致误判断。
最后，若两笔亮度显示一致，则只观察一支即可。
