【科普】简析传统水力平衡调节与智能水力平衡调节方案

1、传统“静态平衡阀+电动二通阀”平衡调节方式：

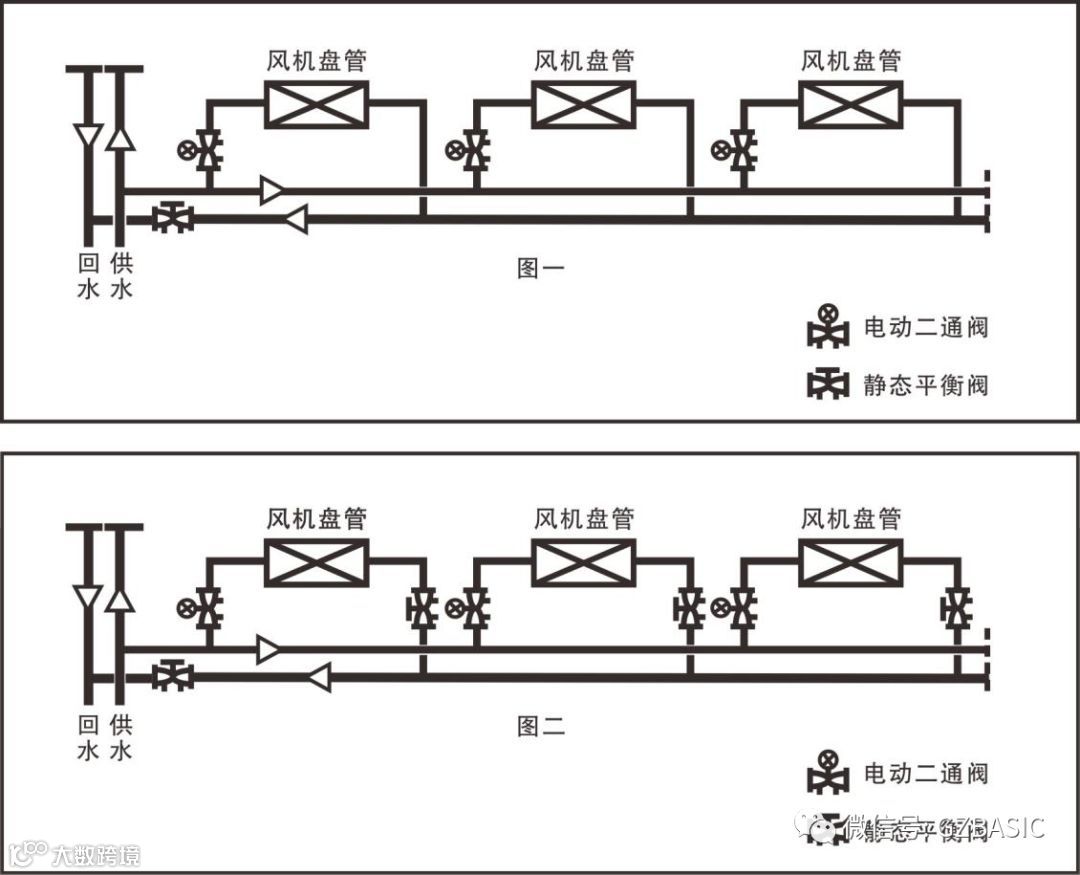

图一为静态平衡阀安装在风机盘管各层水平回水支管上，图二为静态平衡阀安装在风机盘管各层水平回水支管和末端回水端上。通过安装静态水力平衡阀，并且在初调试时按照一定的步骤进行调节，可以使在系统调试合格后各层水平支管或者各个风机盘管的流量同时达到设计流量，系统部分或者全部消除了静态水力失调，但是在系统运行过程中，不同风机盘管的调节会存在一定的相互干扰，因此存在 一定的动态水力失调。

2、传统“静态平衡阀+压差调节阀+电动二通阀”  平衡调节方式：

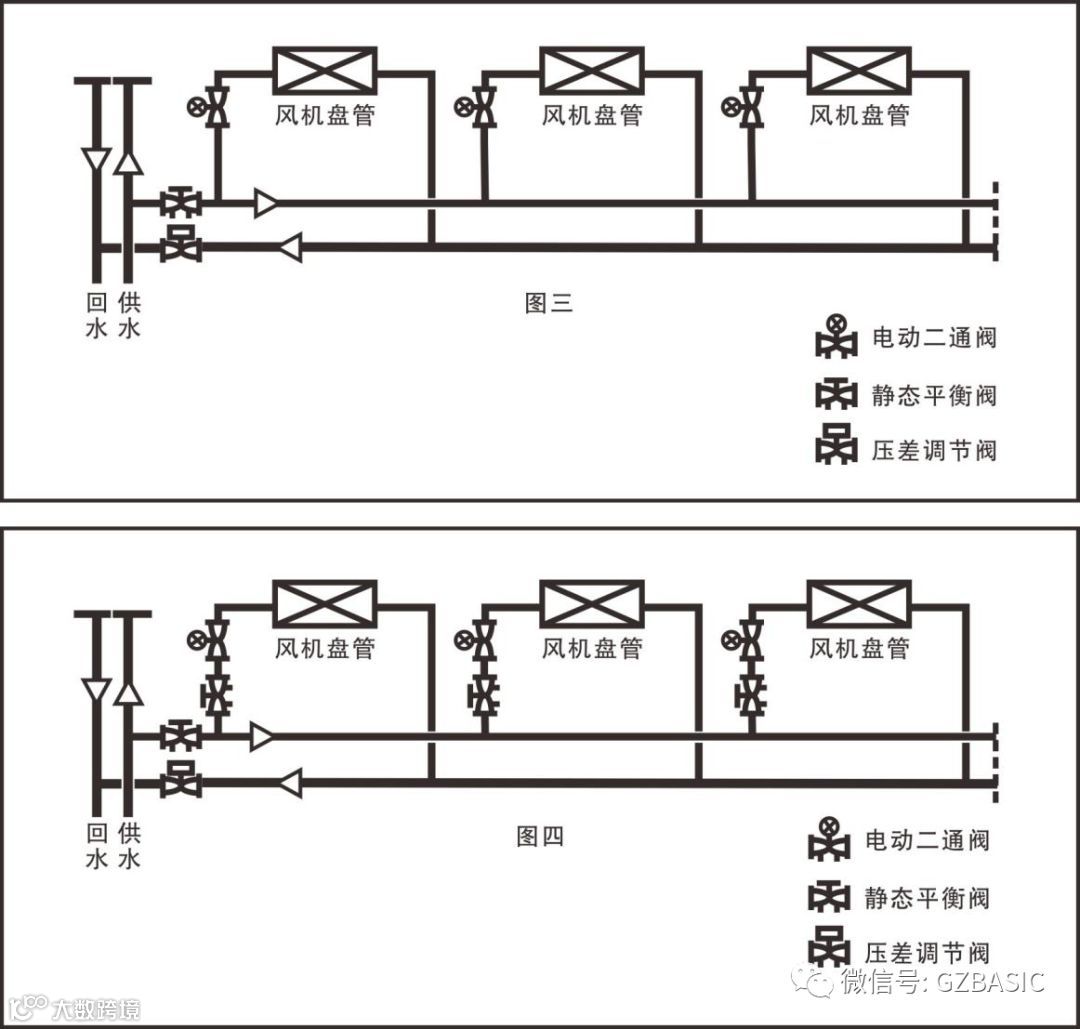

图三为压差调节阀安装在风机盘管各层水平回水管上，静态平衡阀安装在各层水平供水管上；图四为压差调节阀安装在风机盘管各层水平回水管上，静态平衡阀安装在各层水平和末端风机盘管的供水管上。通过安装静态水力平衡阀，可以使系统在调试合格后各层水平支管或者各个风机盘管的流量同时达到设计流量，系统部分或者全部消除了静态水力失调；通过压差调节阀在各层水平供回水管的定压差作用，可以维持风机盘管末端管道的压差在一定程度上保持恒定，从而避免末端风机盘管流量调节的相互干扰，实现动态水力平衡。但是，由于水平管道上存在着一定的沿程阻力，当水平并联风机盘管的数量较多、管道长度较长，从而使沿程阻力较大时，定压差作用就受到了消弱，这时末端风机盘管的流量调节仍然存在一定的相互影响，存在一定的动态水力失调。

3、柏诚“智能动态节能阀”  平衡调节方式：

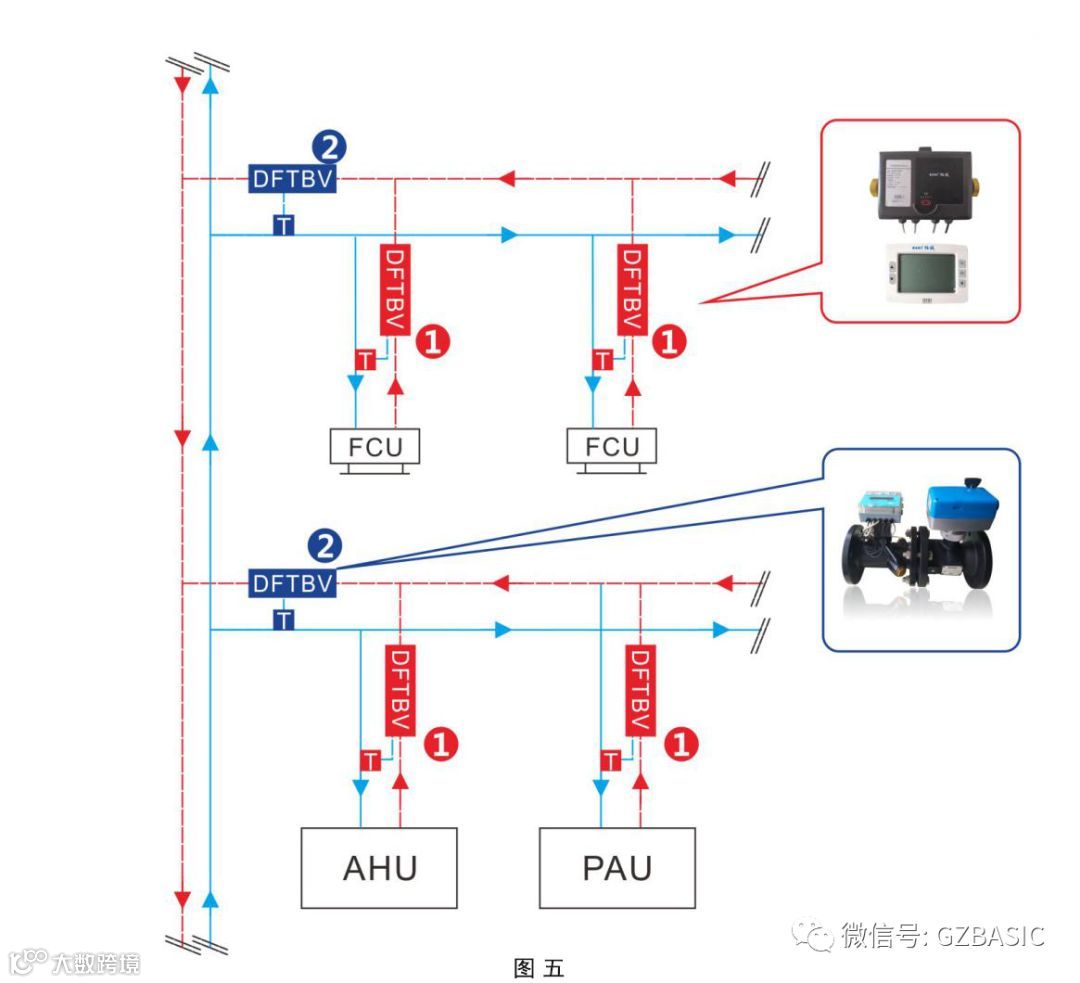

图五②为智能动态节能阀安装在各层水平管回水管上，①为小口径智能动态节能阀安装在风机盘管回水管上。区域智能动态节能阀能取代传统的静态平衡阀和压差调节阀，而且能够获取当前的流量、进回水温度等信息，保证各层水平管区域的设定进回水温差和能量值，实现区域的能量平衡，还能消除该区域的静态和动态的水力失调问题。

末端盘管安装智能动态节能阀能取代传统的二通阀或电动调节阀和室内温控器，既能保证室内温度舒适度，又能对末端盘管的温差和能量进行控制保证盘管的高效节能以及各个盘管的能量平衡，解决静态、动态的水力失调问题。

智能动态节能阀优势：

1、压力无关型，流量按需分配的控制理念，简单可靠实现全面能量平衡。

2、智能识别冬夏模式，实现空调制冷、采暖功能自动转换。

3、避免平衡阀多级重复设置，减少了系统中阀门总量，减低初始设计投资，安装维护更加便利。

4、确保稳定的流量控制，提高舒适性，并节省运行费用。

5、相对与传统的静态平衡阀和压差调节阀都需要初期调试，智能动态节能阀无需初调，节省调试费用。

风机盘管系统三种平衡调节方式的对比表：
