图形轨迹功能的使用，可极大地方便用户对电脑灯的X/Y轨迹进行图形化控制，如画圆、画线、打波浪等效果。而且还可使用多台电脑灯一起进行图形组合，产生各种动感效果。这是一般走灯程序无法实现的。例如画圆，如果使用走灯程序来实现，用户需要为圆上的每个定点位置做一程序步，画圆的分辨率也很有限，且不能随时变换画圆的尺寸及进行多灯协调组图。如果使用图形轨迹功能，画圆等操作由系统自动进行，用户只需告诉系统画圆的速度、尺寸及方向等参数就能实现，免去了用户繁琐的编辑操作。
图形轨迹发生器：
图形轨迹发生器能自动为电脑灯产生形状不同、大小及速度不同的图形轨迹。控台含有多个图形发生器，各图形发生器相互独立，且可同时运行。每个图形发生器均可带动多台电脑灯同时运行，做相位偏移的多灯协调组图效果。图形轨迹发生器的种类一般有：圆形、渐变圆、品字形、八字形、水平线条、垂直线条、三角形、正方形等。
图形的调用与编辑：
在手动运行、场景、走灯中均可调用图形发生器，以便为其自动产生X/Y图形轨迹。在手动运行中调用图形是最基本的使用方法。
图形轨迹的基本参数：SPEED%、SIZE%、OFFSET%、DIR
l SPEED% 为图形的运行速度，值越大，速度越快。
l SIZE% 为图形的尺寸，如控制一个多大的圆，一个光线要移多远等等。
l OFFSET% 为位置偏移量，使得各电脑灯在该图形中的位置不同。如当偏移量为50%的圆形，则灯具1将是图形的带头，灯具2在它后面的半圆中，灯具3与灯具1将重合。又如：当偏移量为25%的圆形，则灯具1将是图形的带头，灯具2在它后面的1/4圆中，如此类推，灯具5与灯具1将重合。
l DIR 为图形的运行方向。
注: 对一个图形的编辑工作（如调节速度、尺寸等参数）会影响已经调用该图形的所有灯具，即使该灯具当前不在选择中。这意思是说，如果你想运用一个圆形发生器到你的组合中，但是有不同的灯具在不同方向或者以不同的速度旋转，那么你就必须为每个变化调用一个新的圆形发生器，并且运用他们到相应的灯具中。
例子1：用4台电脑灯做画圆运动
选择4台电脑灯，调用1个圆形（circle）图形发生器：设定参数 Speed=40%、Size=25%、Offset=25%，就可实现如下的效果。
（用户也可按自己的喜好设定图形的参数）

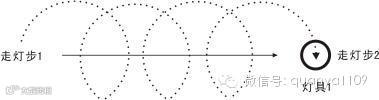

例子2： 一边移动一边画圆
要实现这种效果，可用走灯调用图形的方式来完成。用2个走灯程序步实现圆心的移动，然后把这2个程序步都调用同一个画圆的图形发生器。

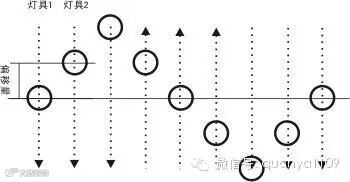

例子3： 用多台电脑灯组成一个上下摆动的波浪
选择多台电脑灯，调用Y直线（Yline）图形发生器：设定参数 Speed=40%、Size=60%、Offset=25%，就可实现如下的效果。
