导读:安装的时候在操作接线拔插头的时候请熄火操作,安装完测试之前必须要检查好插针线位有没有插到位,才不会出现故障码

安装的时候在操作接线拔插头的时候请熄火操作,安装完测试之前必须要检查好插针线位有没有插到位,才不会出现故障码。

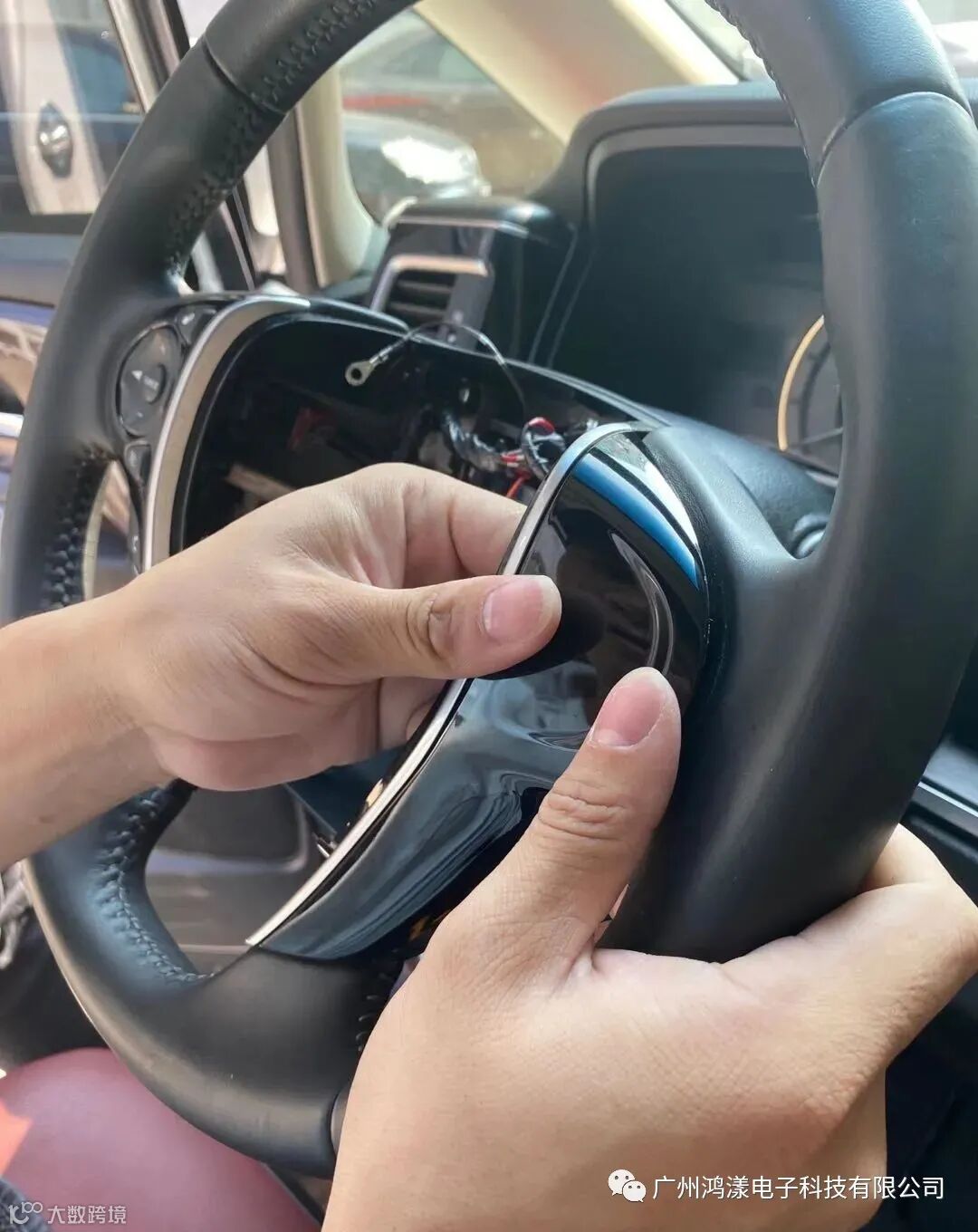

第1步:拆下方向盘上的三个固定螺丝.拆下护板。

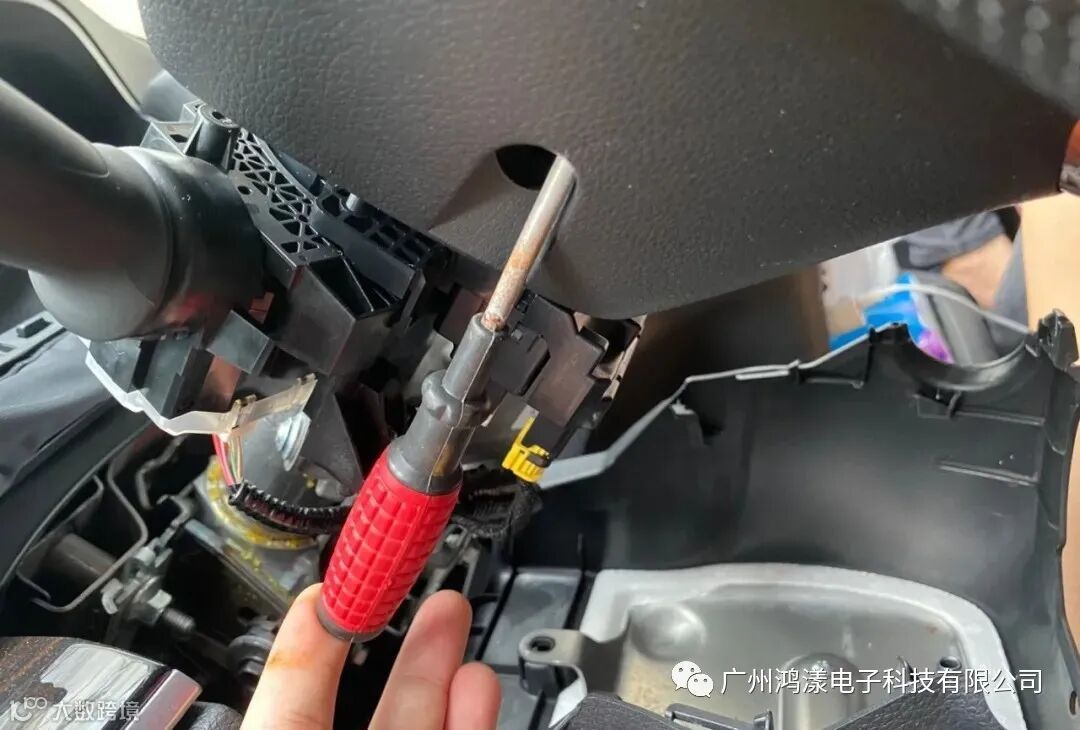

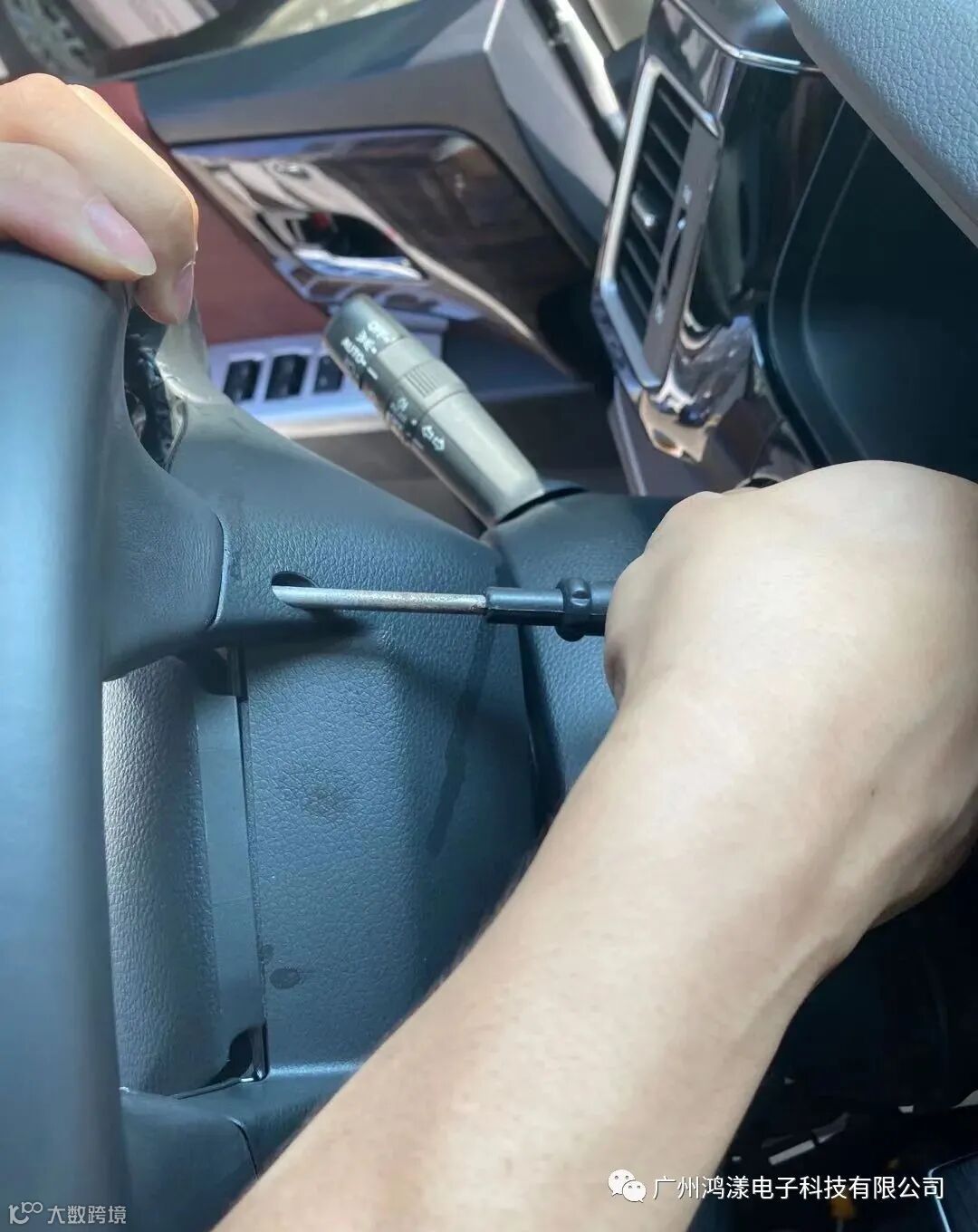

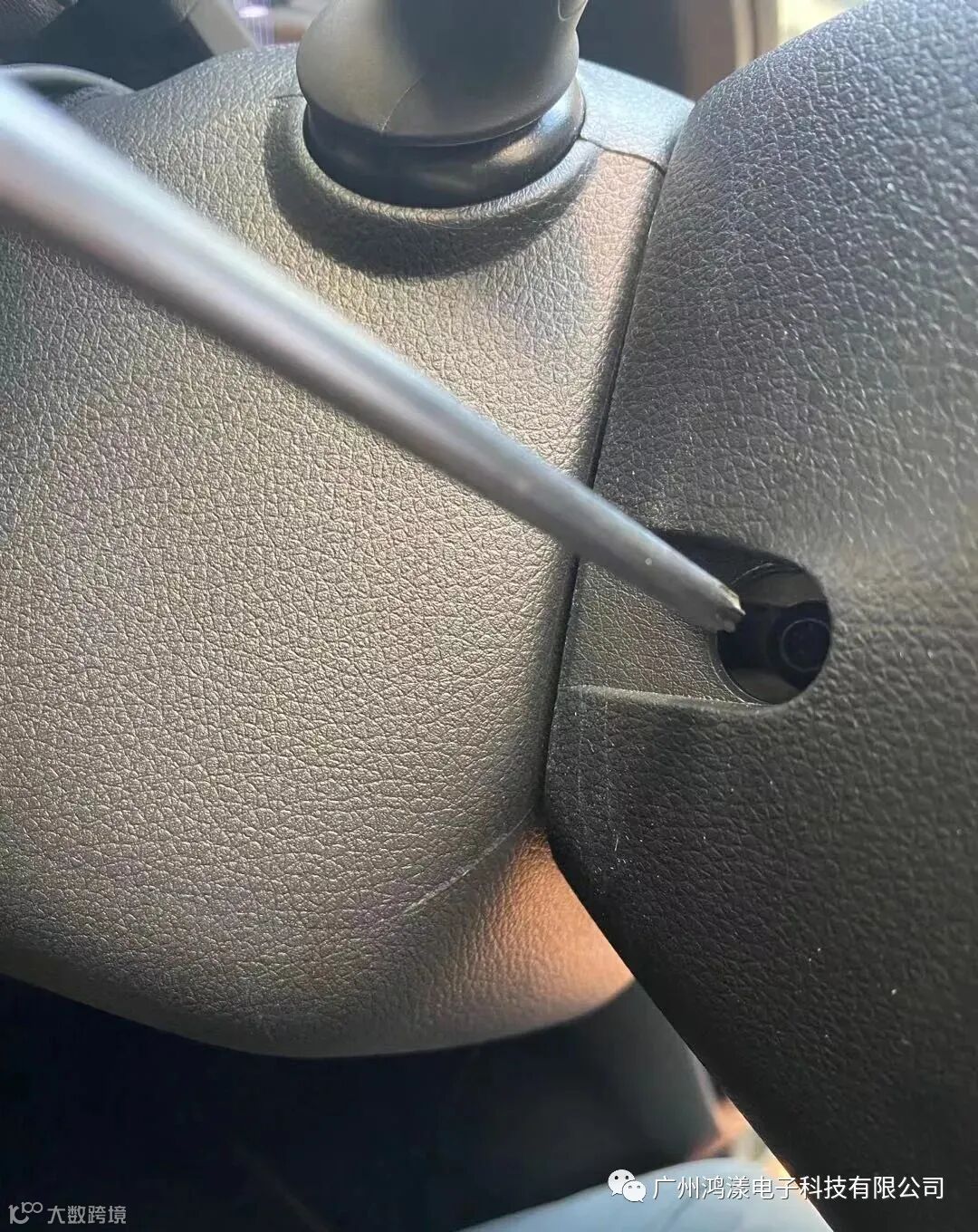

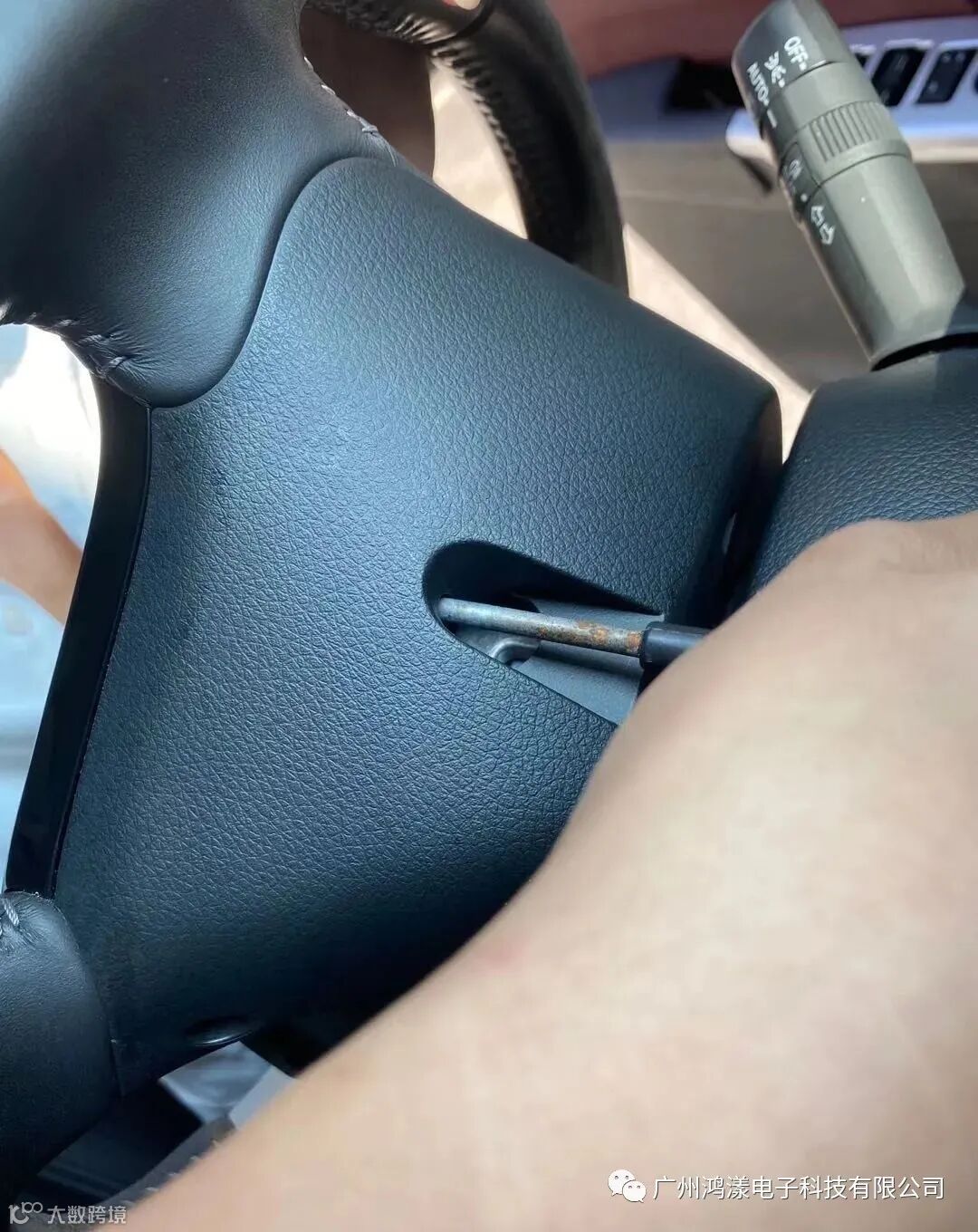

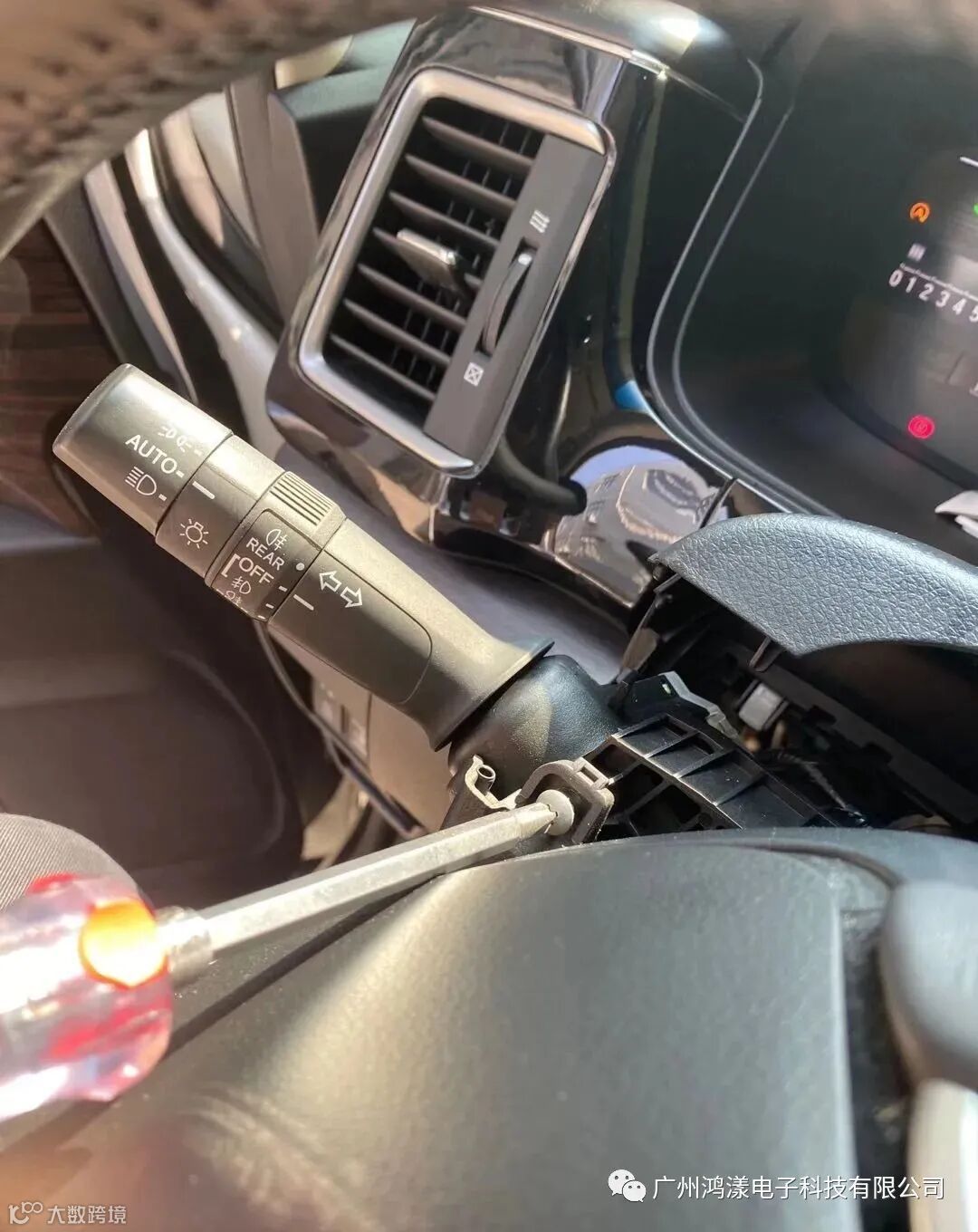

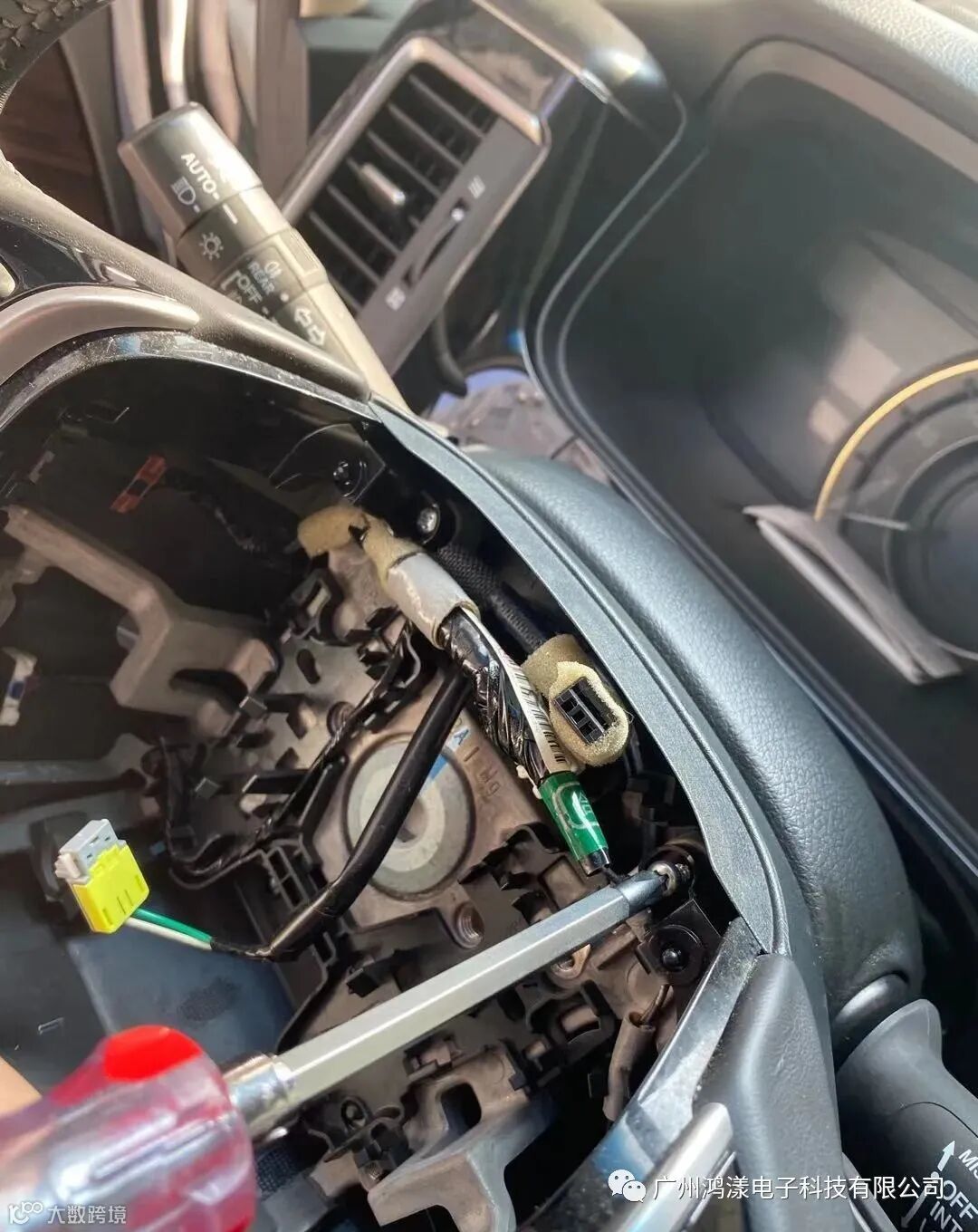

第2步:用梅花螺丝刀松开下图所示的固定螺丝 【两侧各一个螺丝】

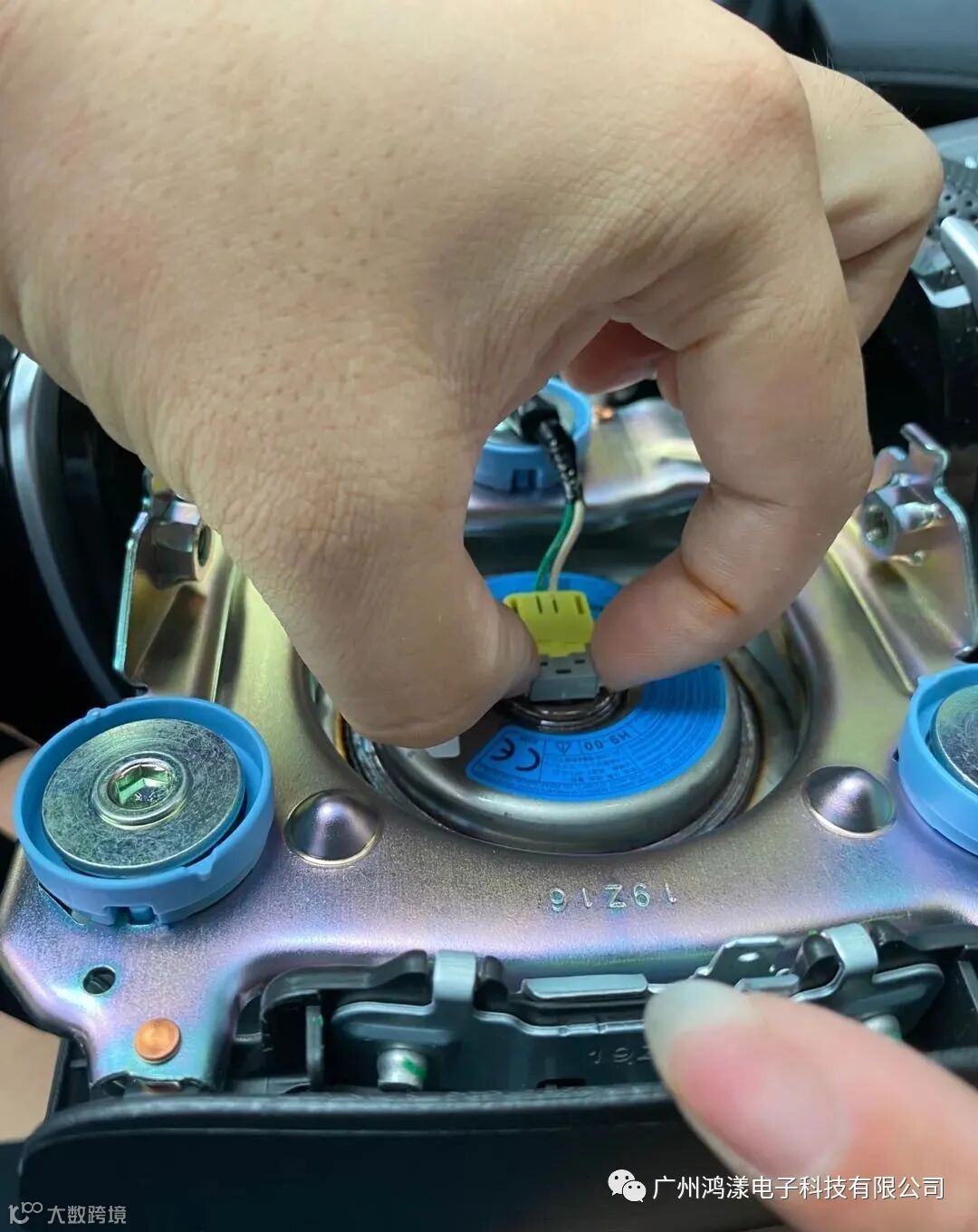

第3步:松开喇叭插头和气囊插头【气囊插头两边一压就可以拿出来】

第4步:右边按键面板,有两个螺丝固定着的需要把它拧开才能拿下来

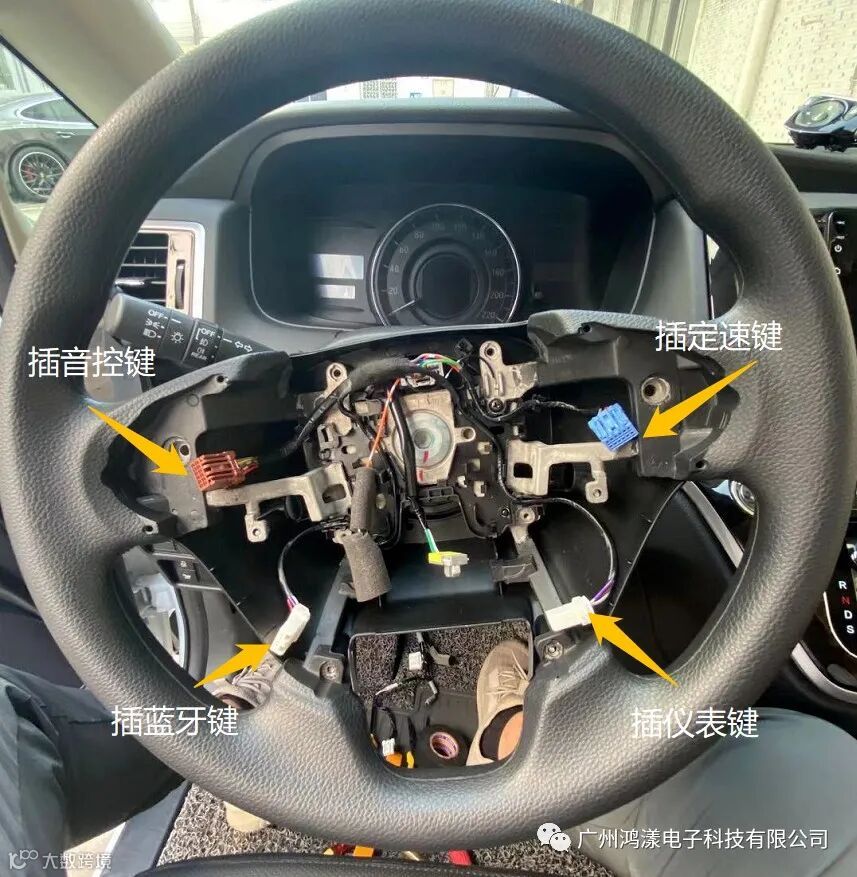

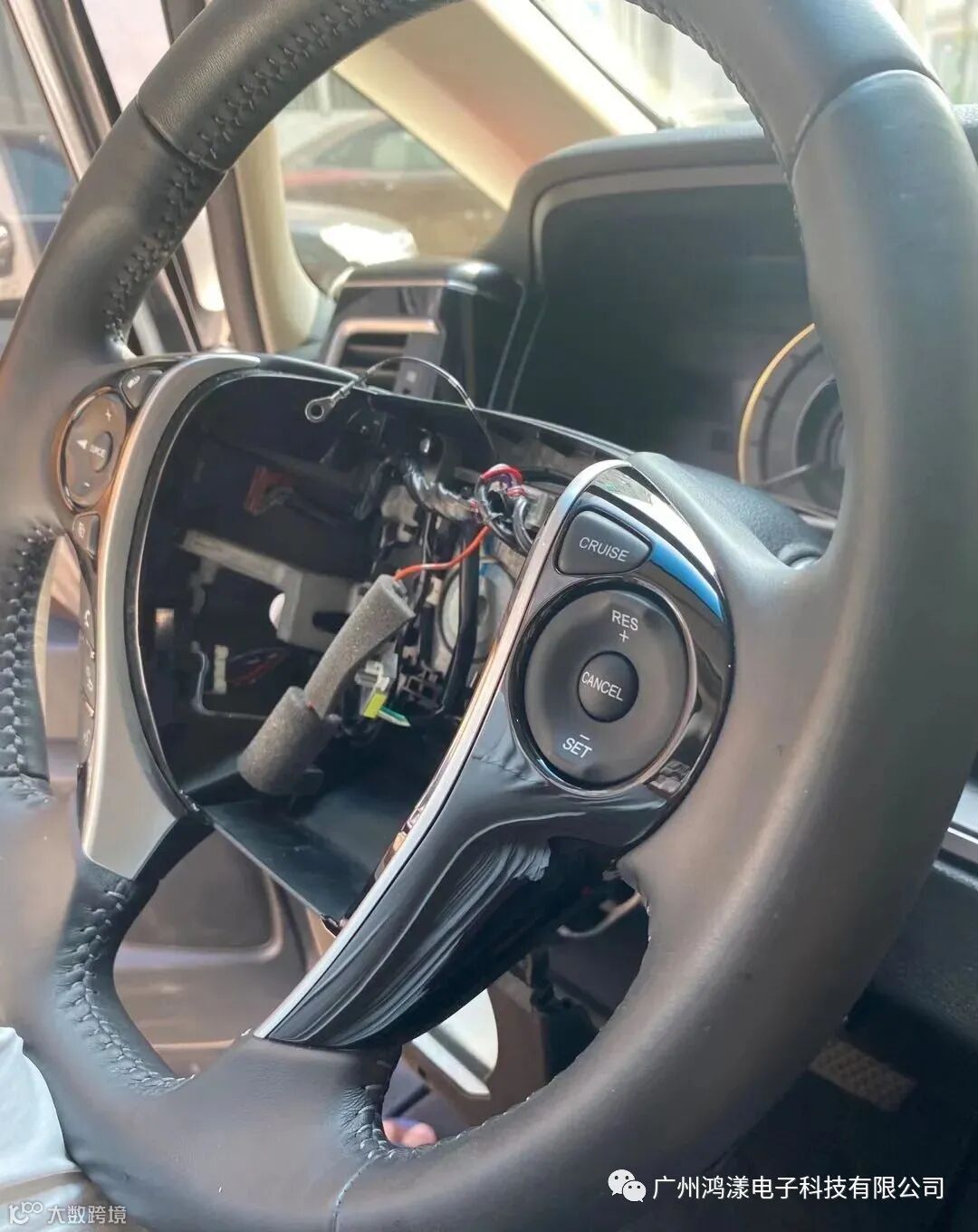

第5步:拆下原车线束更换高配线束,并把按键装上去{左右两边的插头不要插反}

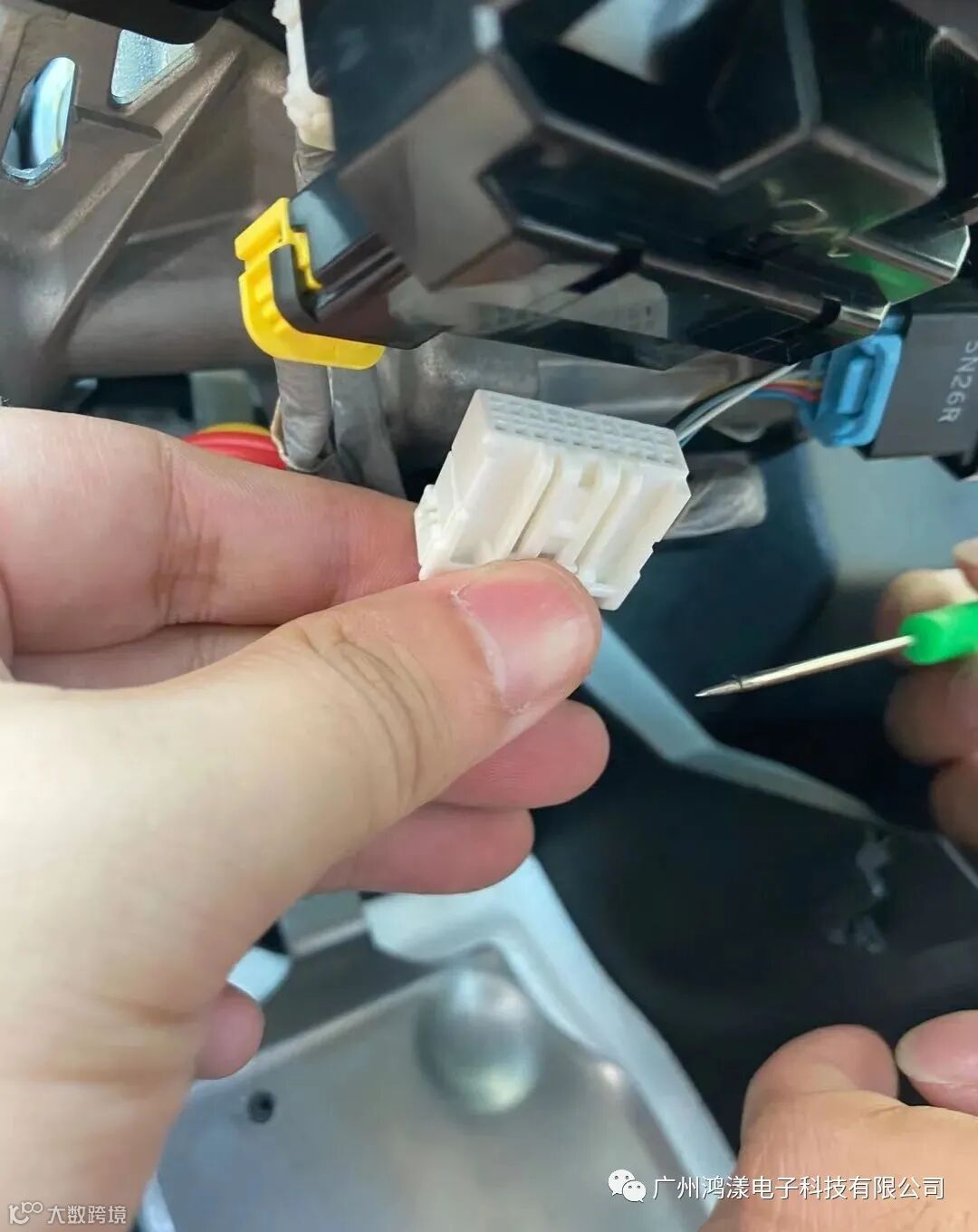

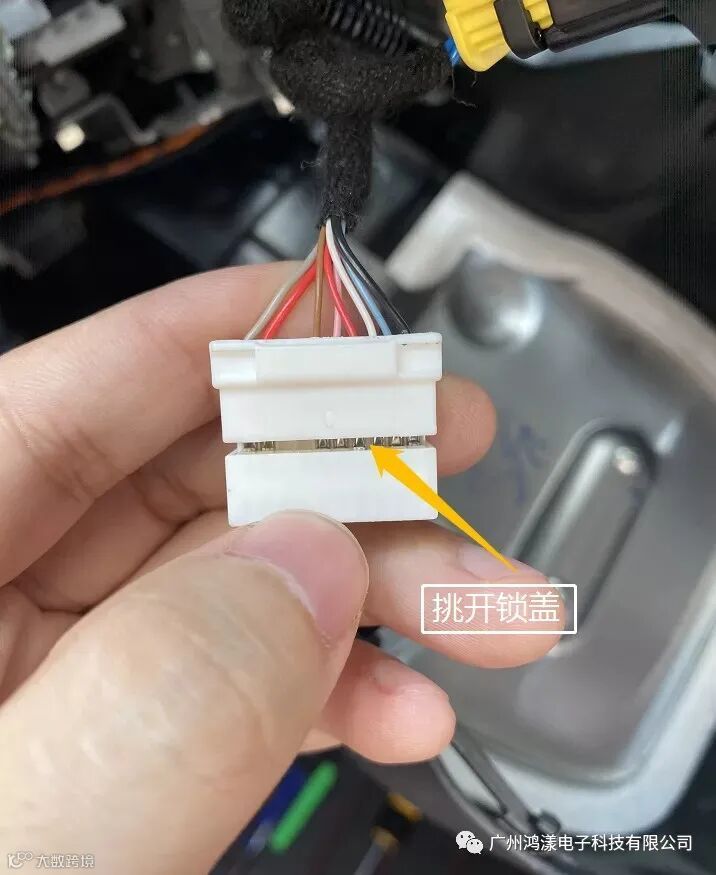

第6步:拿出游丝下面的插头,挑开锁盖。

一定要注意,插上图两个线的时候一定要插到底!!!

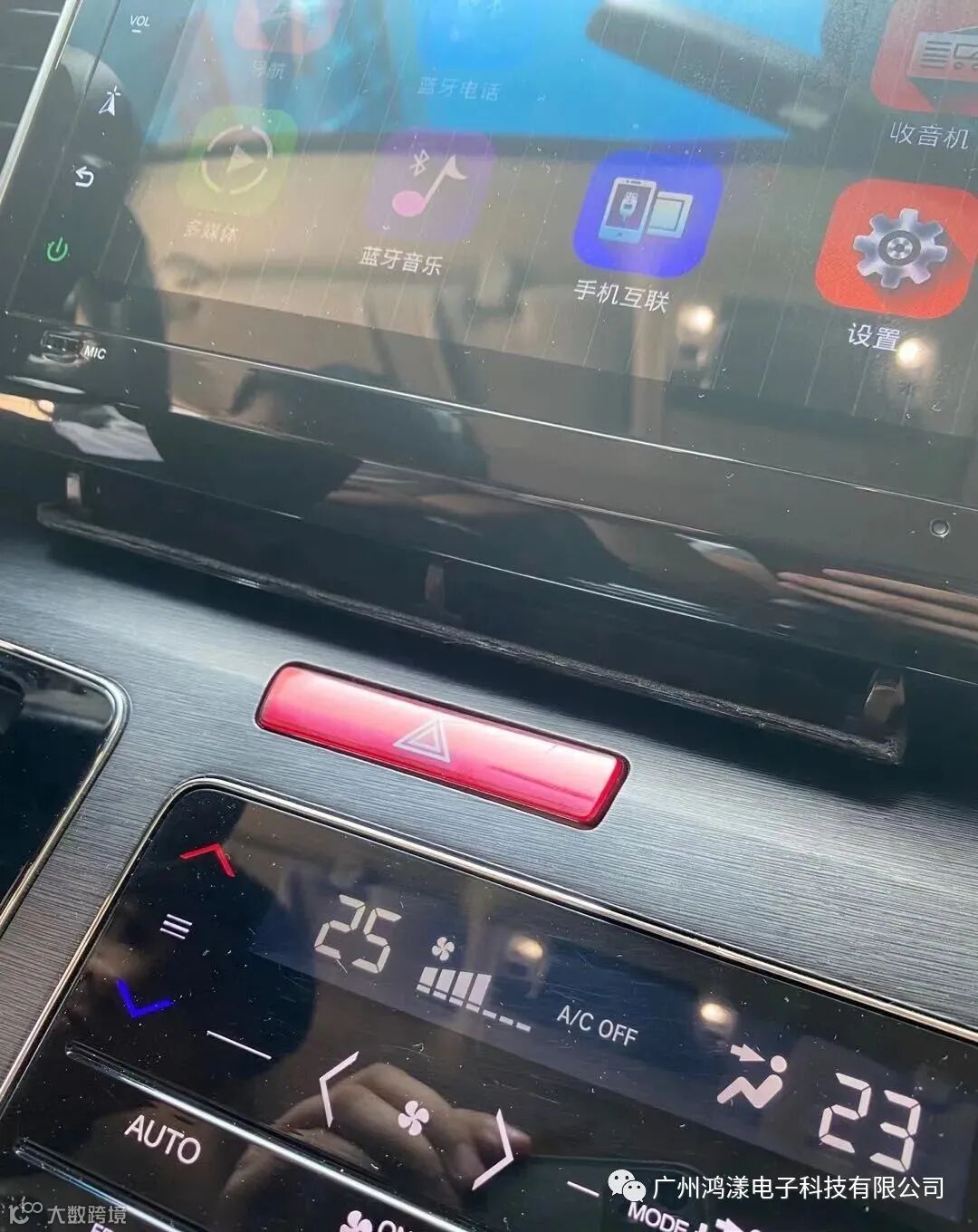

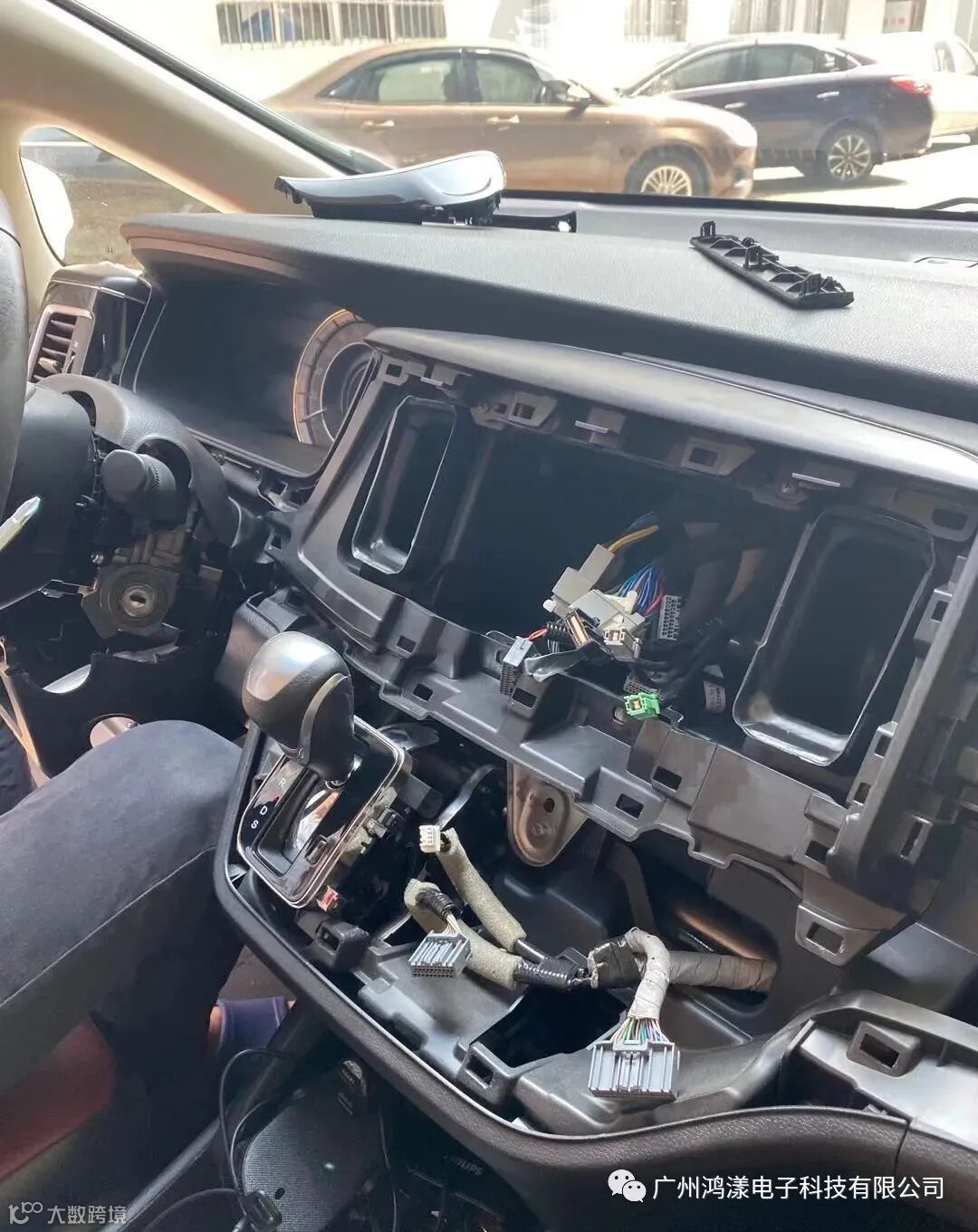

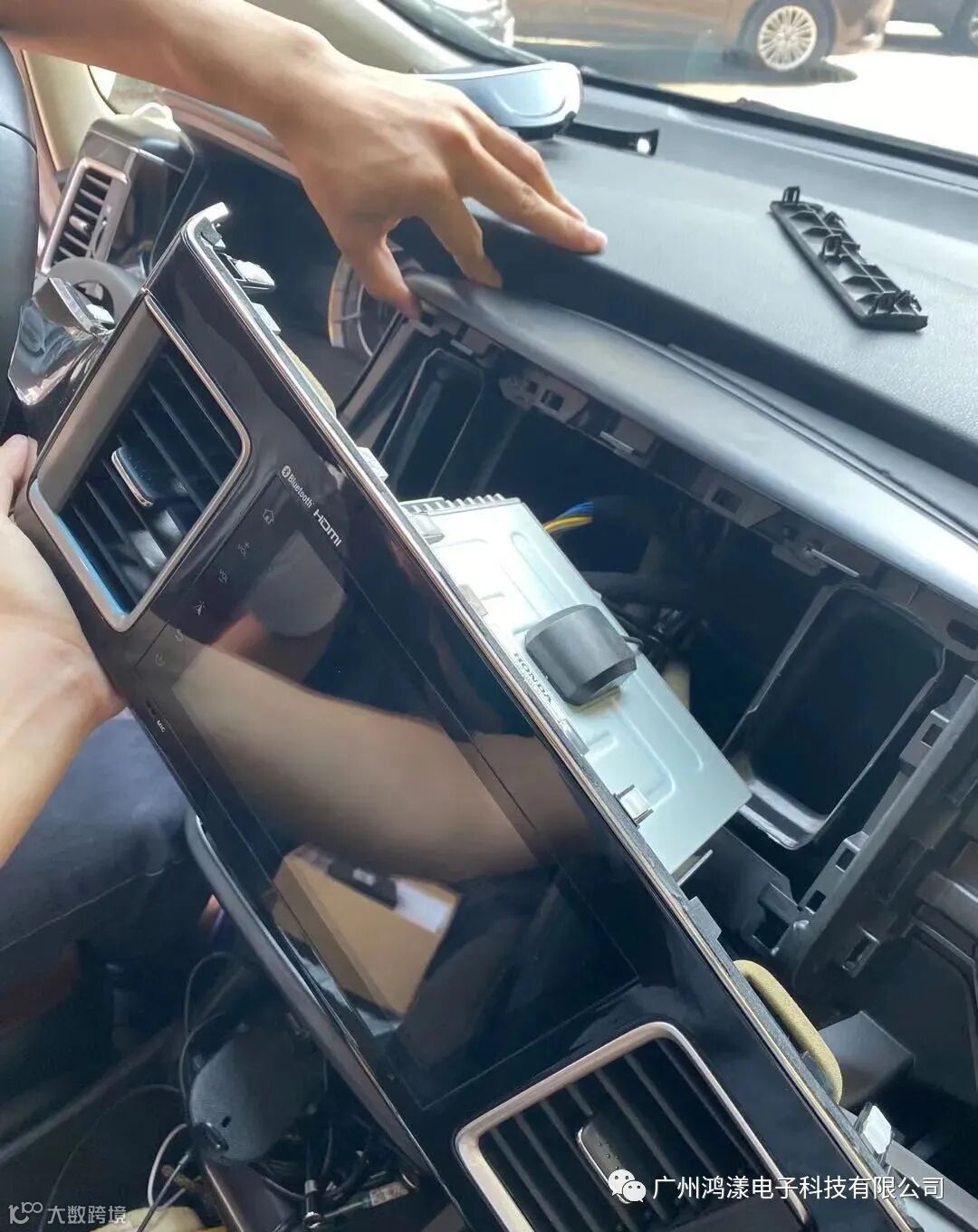

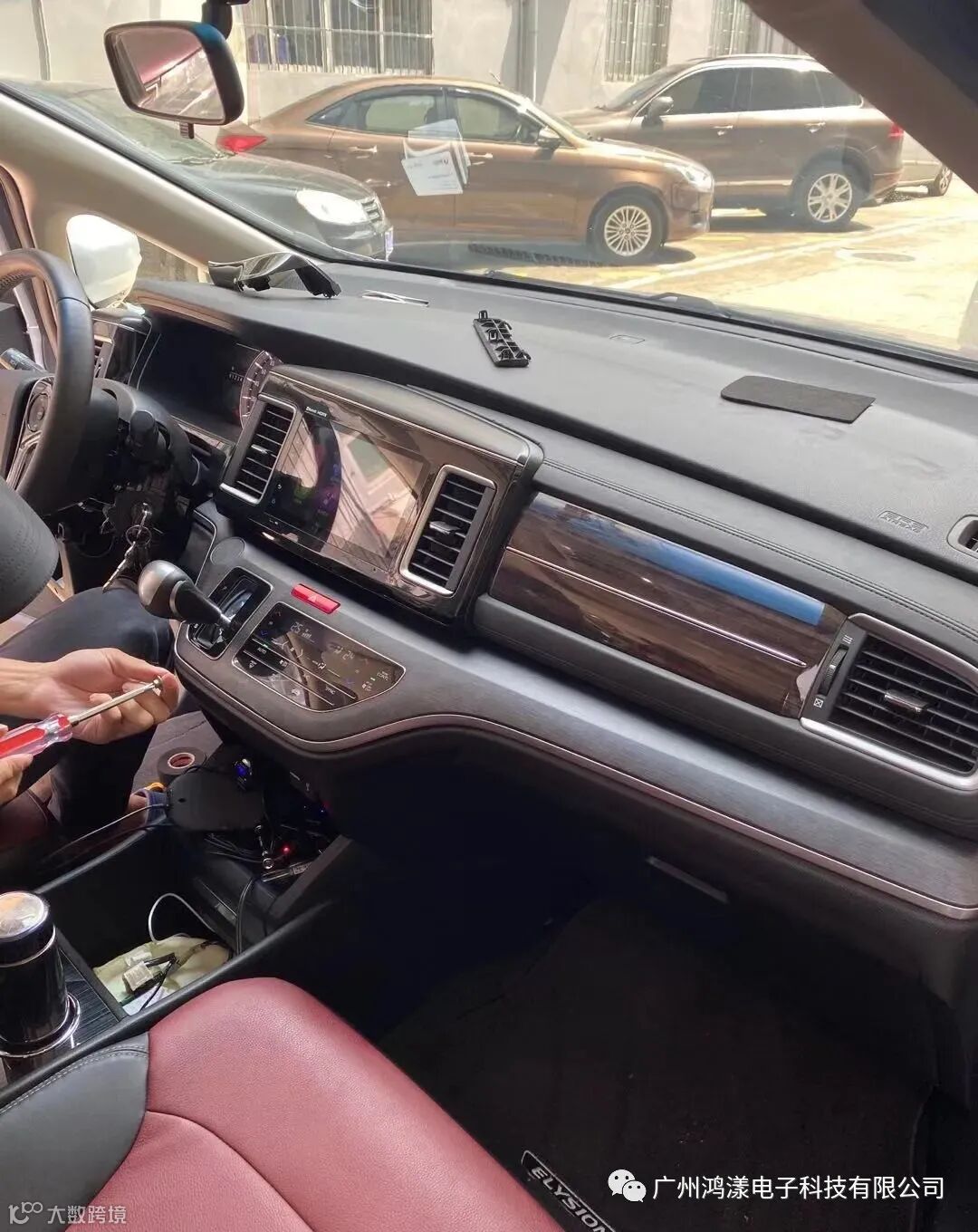

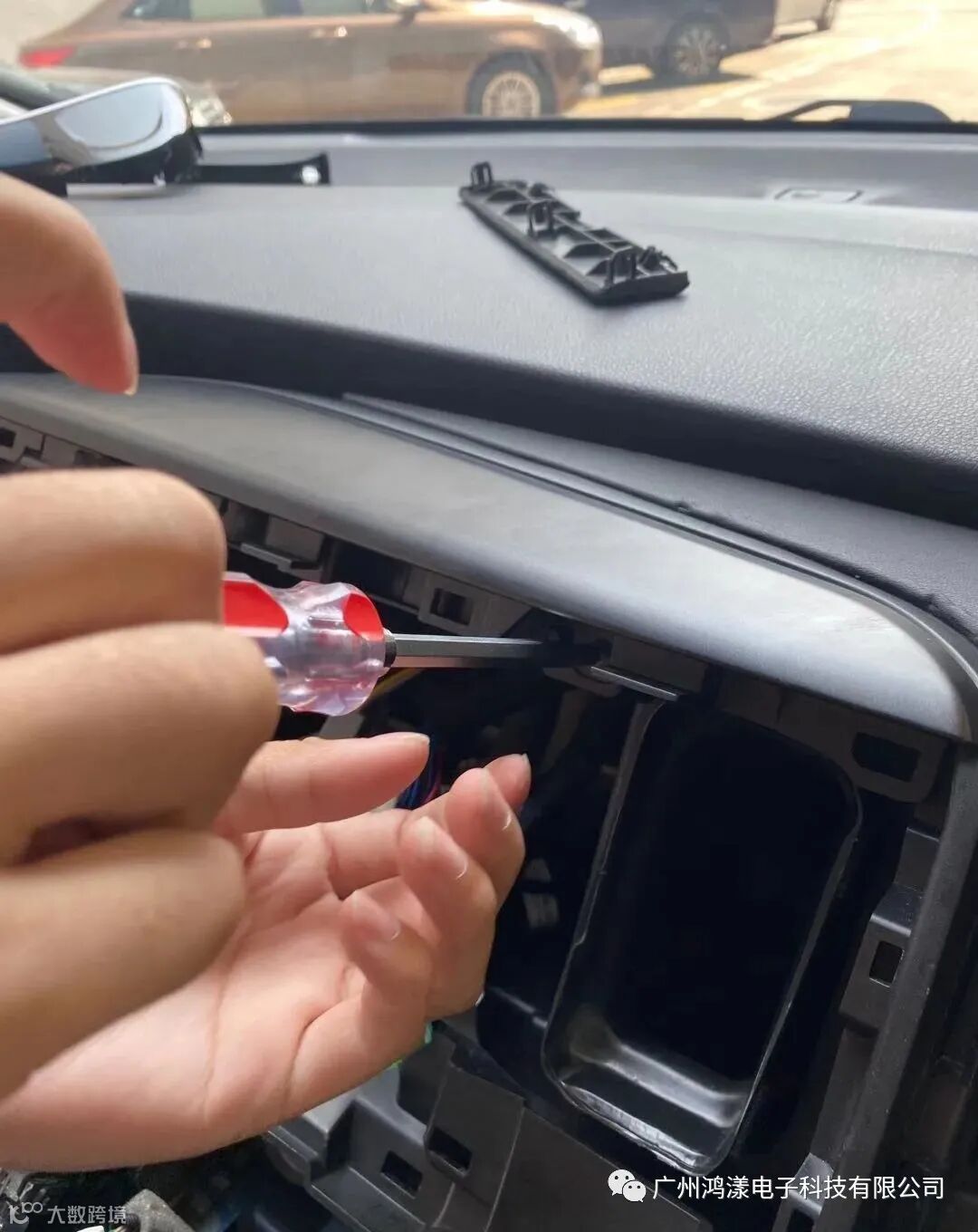

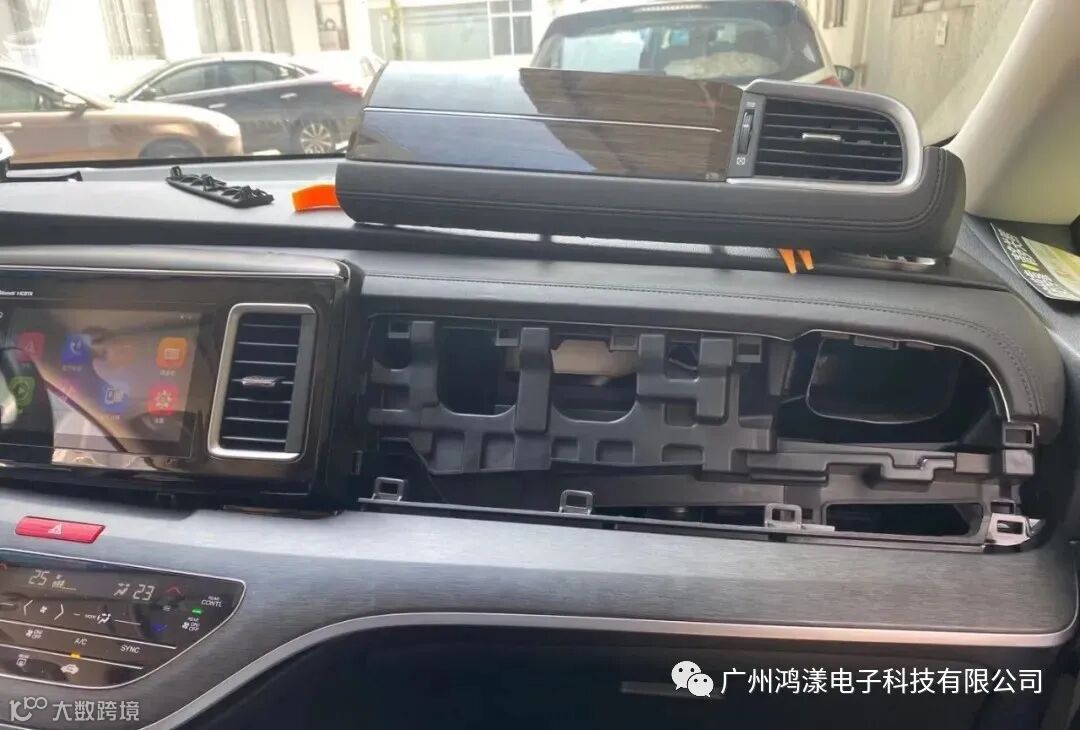

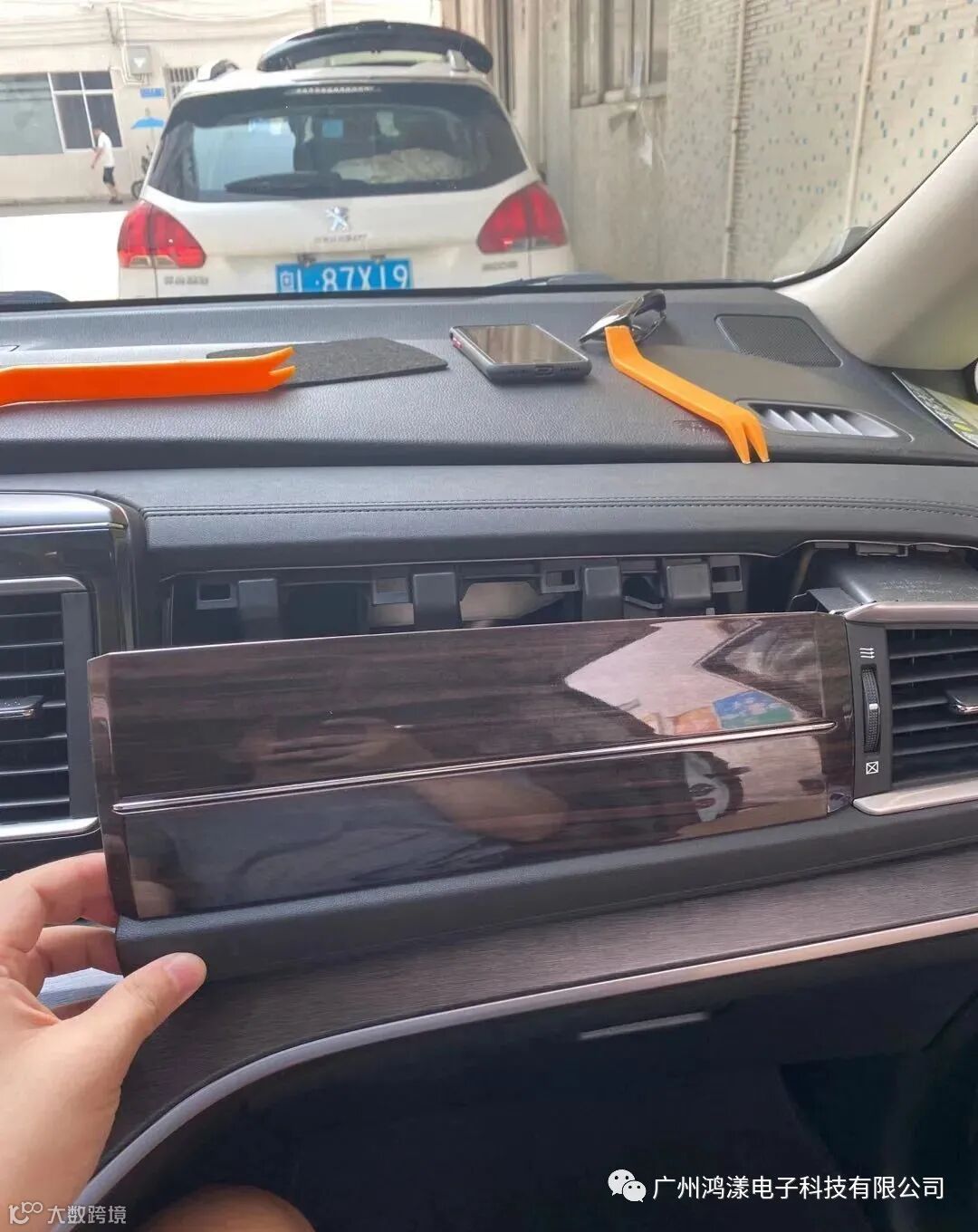

第7步:拆中控导航屏。【先拆副驾驶边的装饰板,均是固定卡扣】

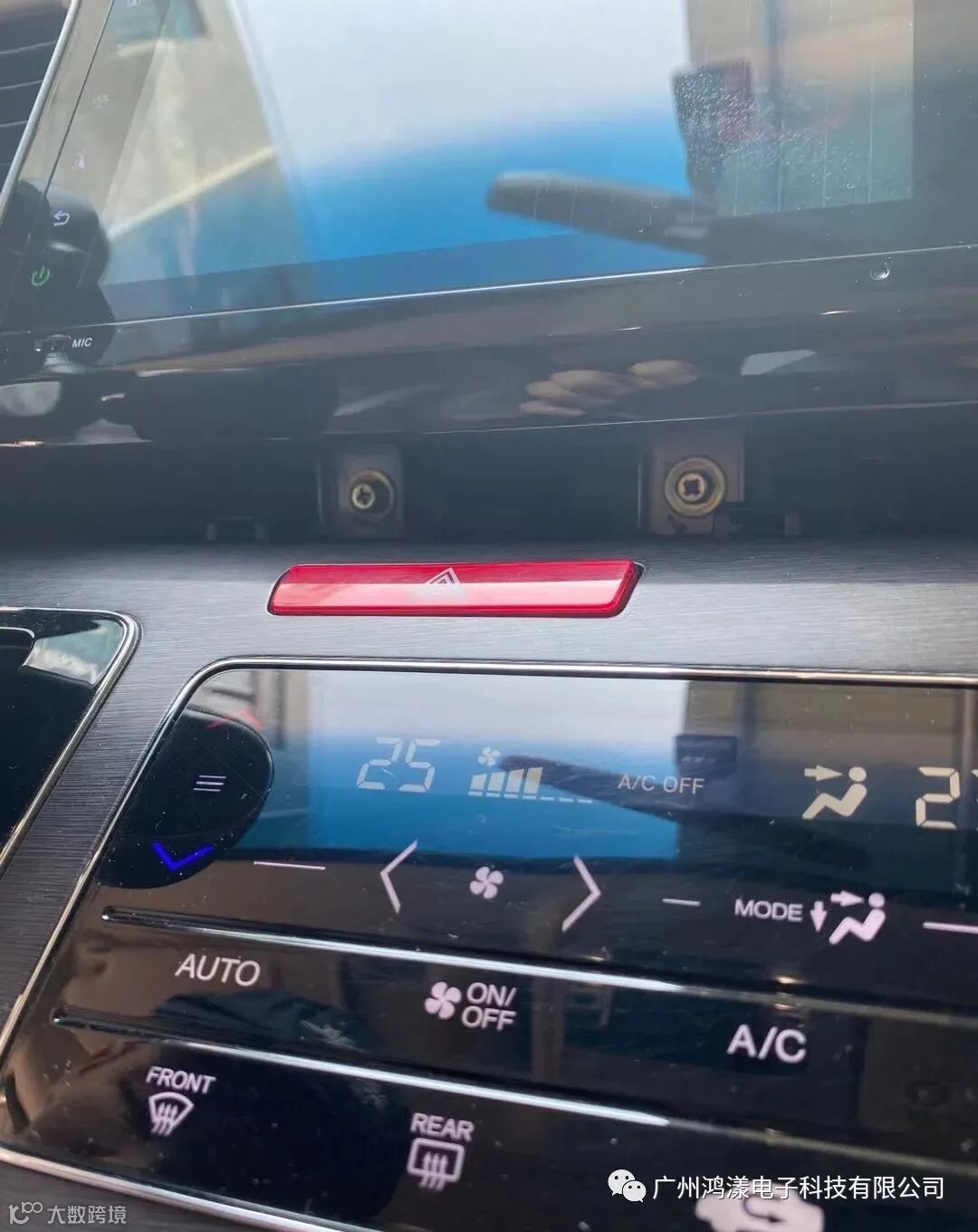

【再拆开下面的饰板,松开导航的两个螺丝】

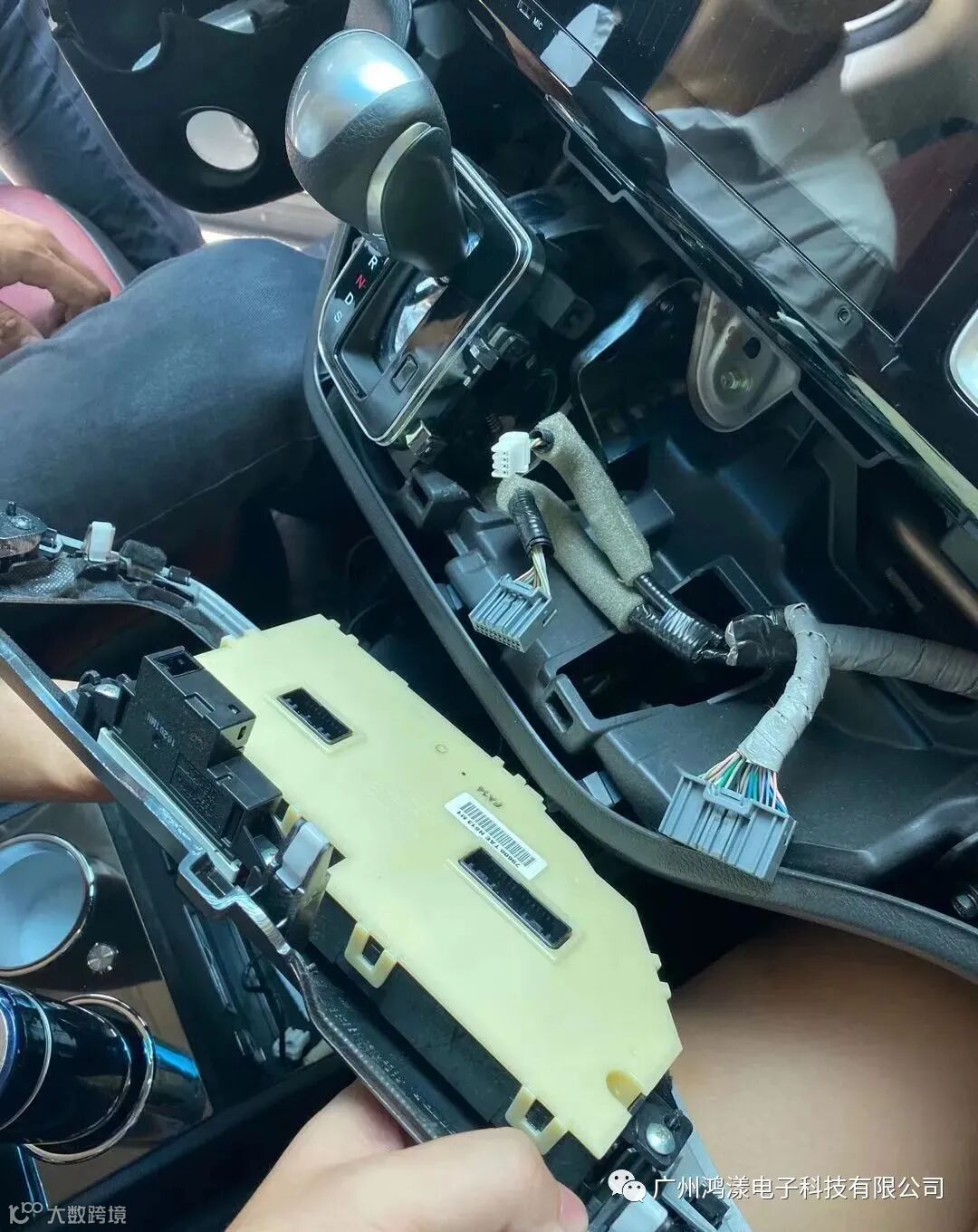

【在拆下空调的饰板】

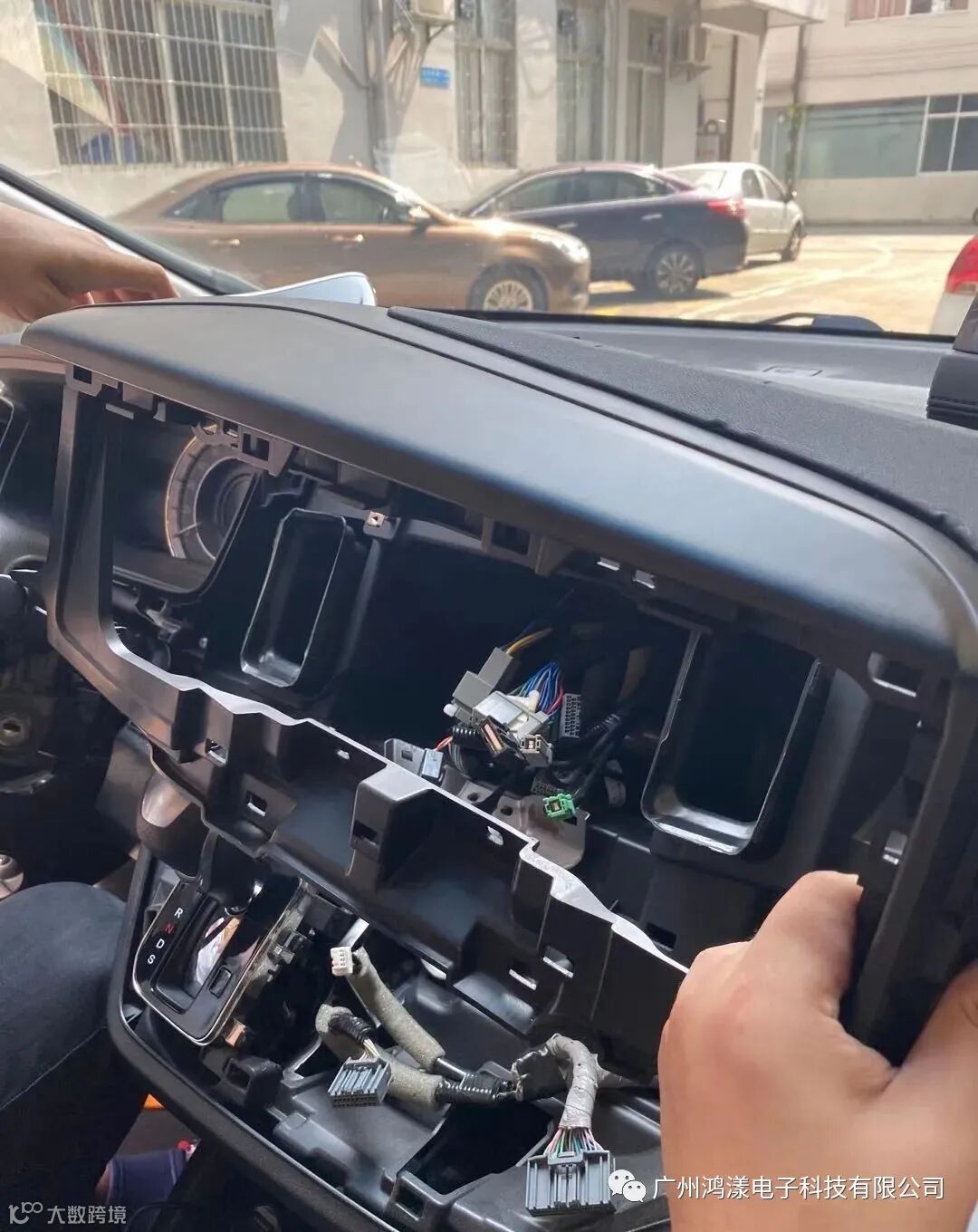

【再松开中控的螺丝】

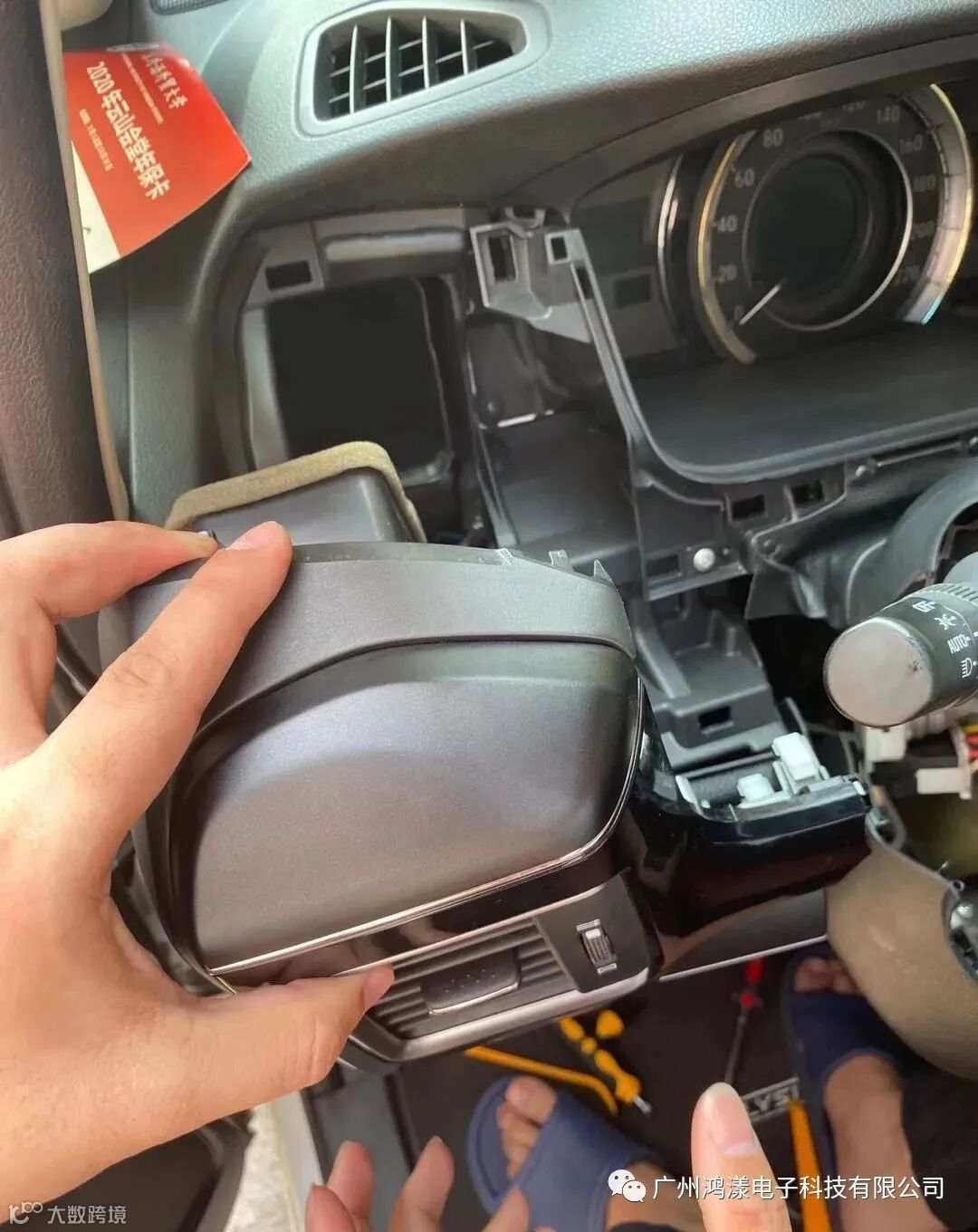

【然后拆开左边的空调出风口,也是卡扣的撬开就行】

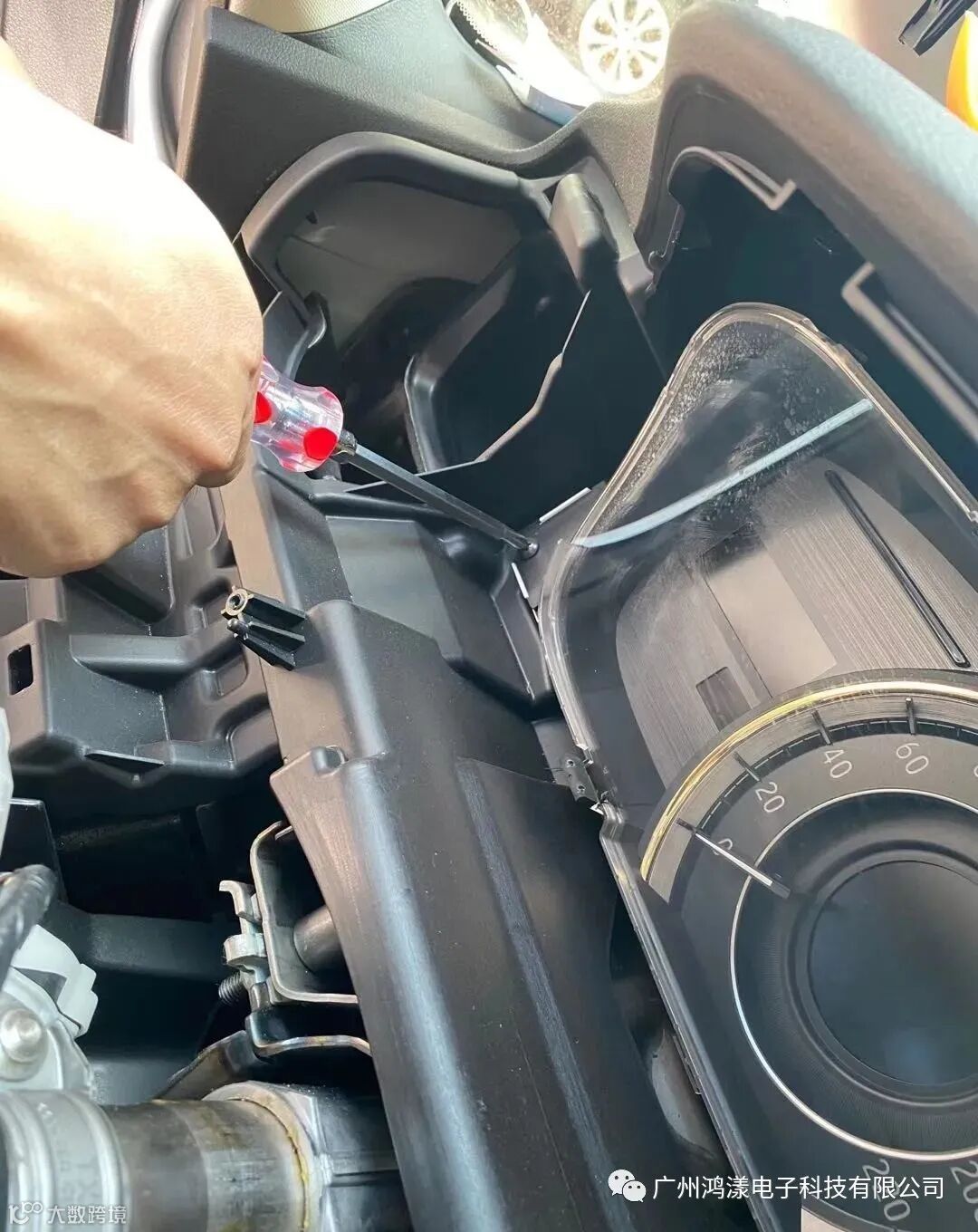

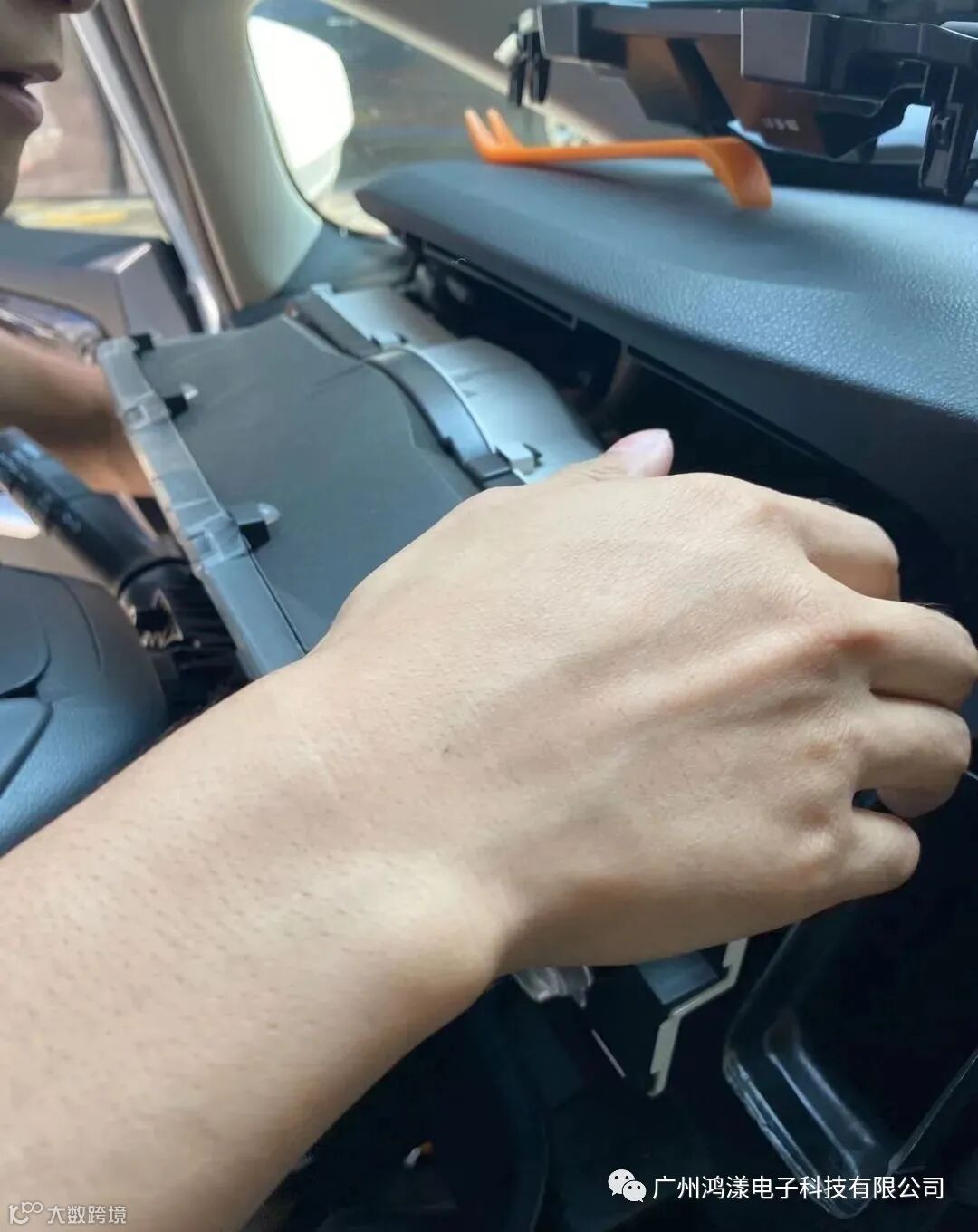

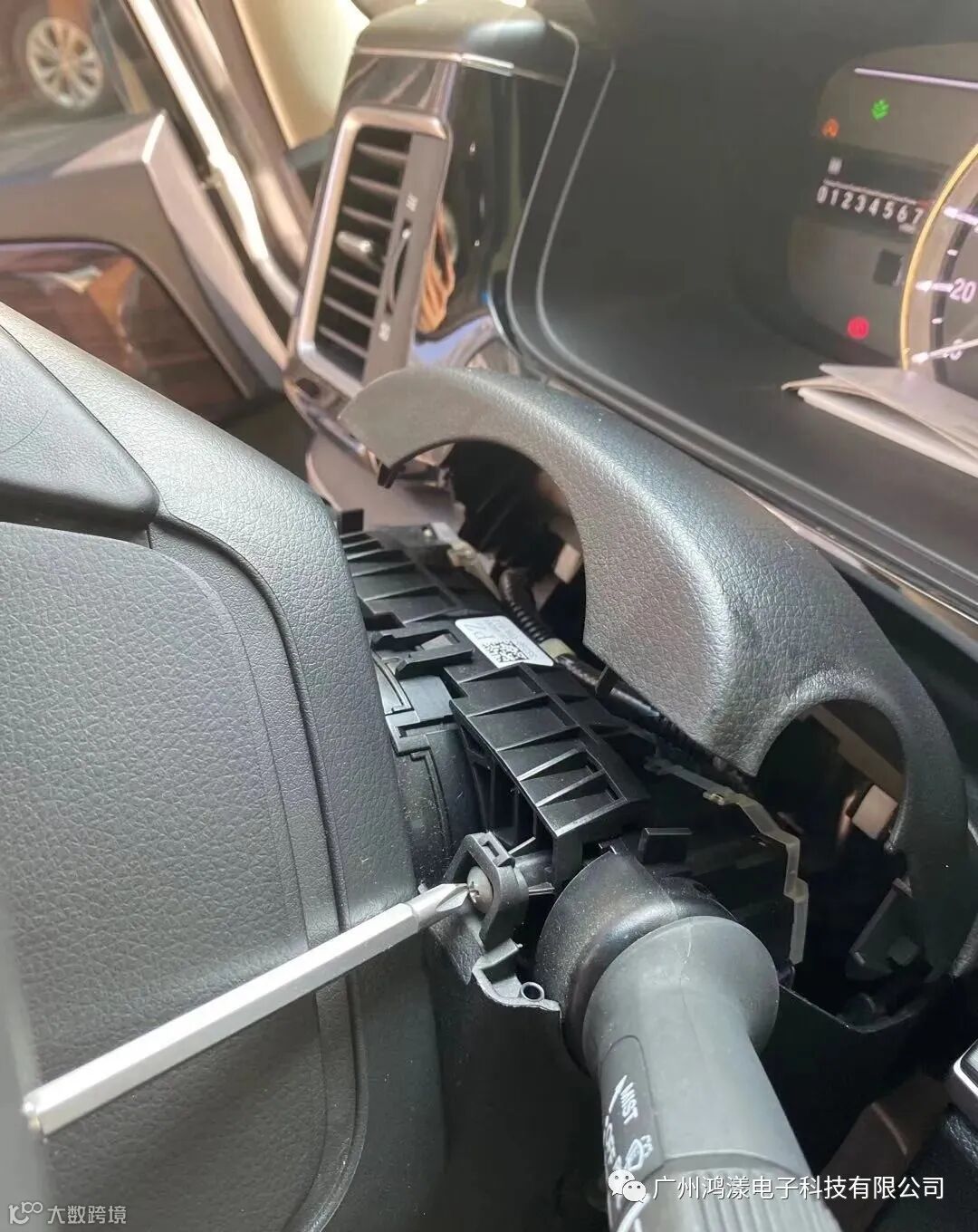

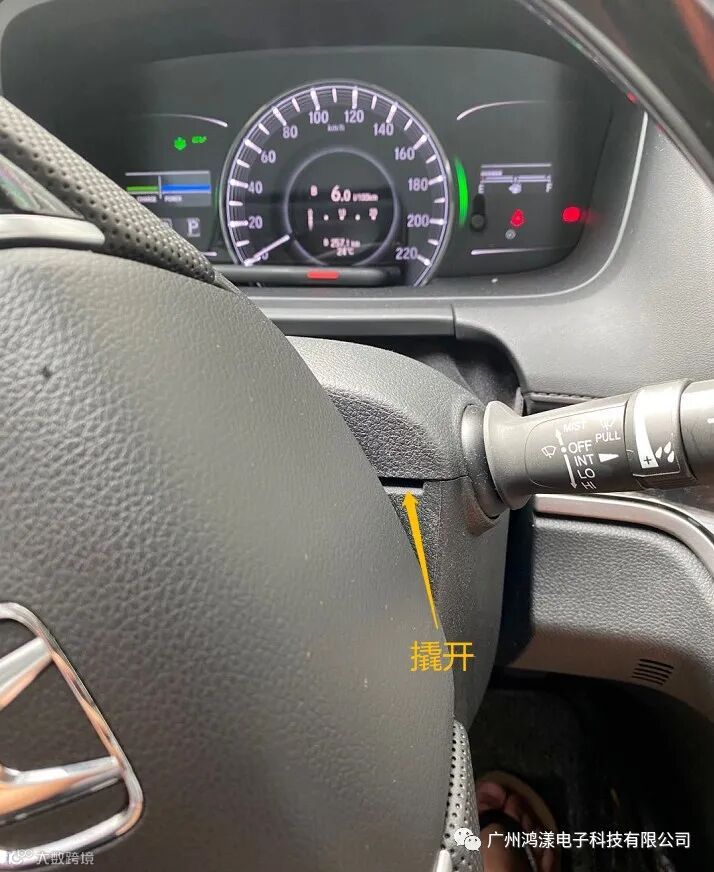

松开仪表的螺丝

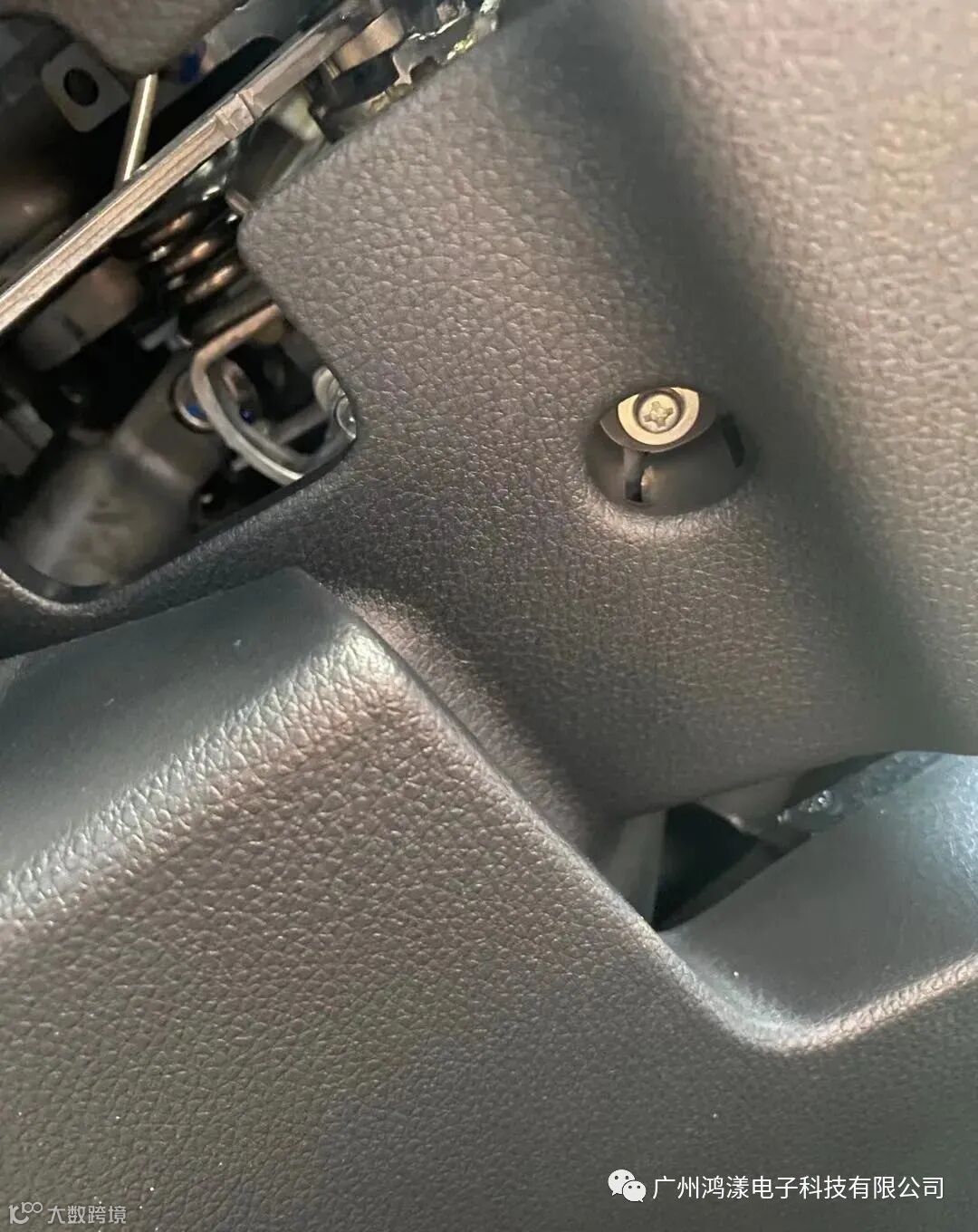

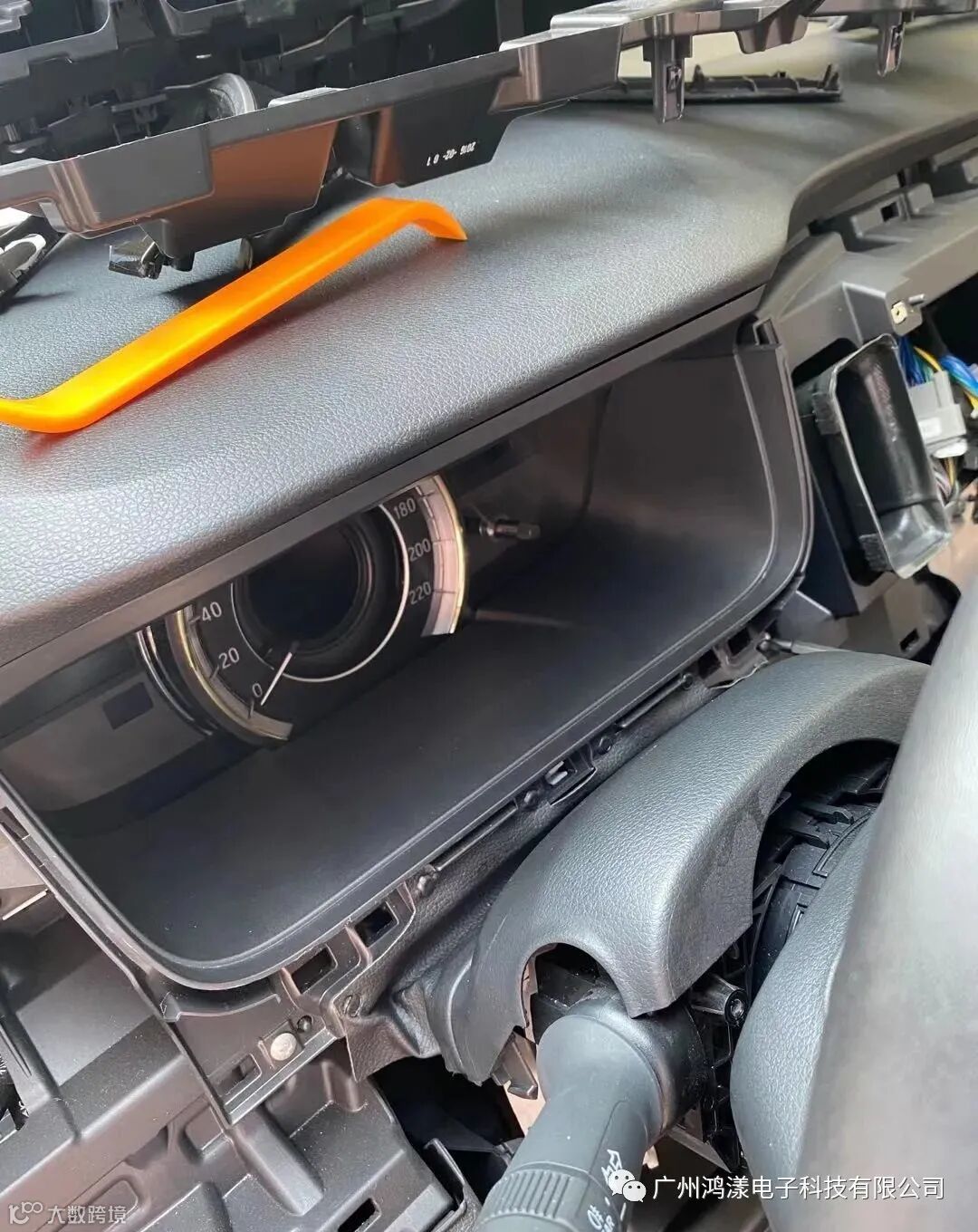

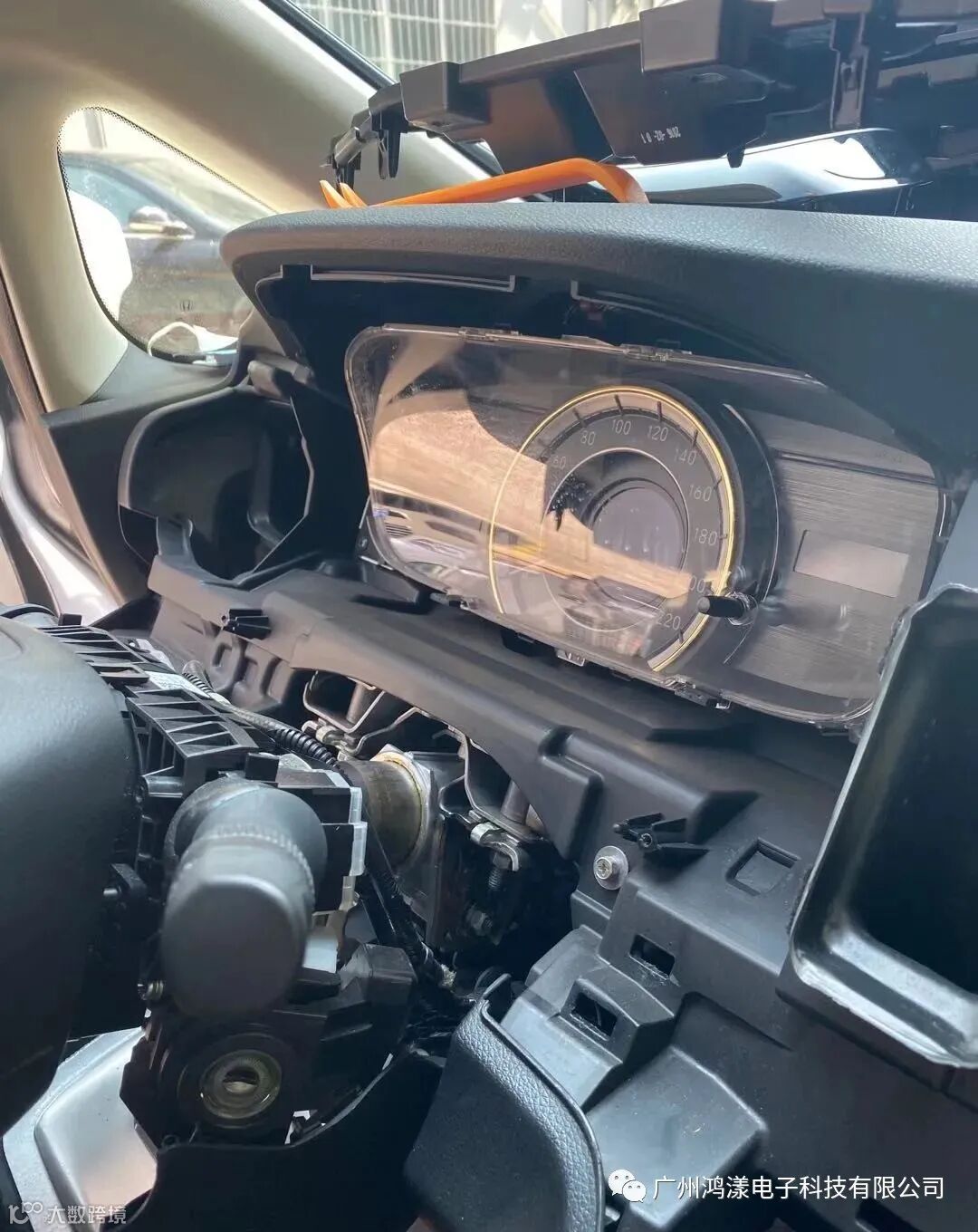

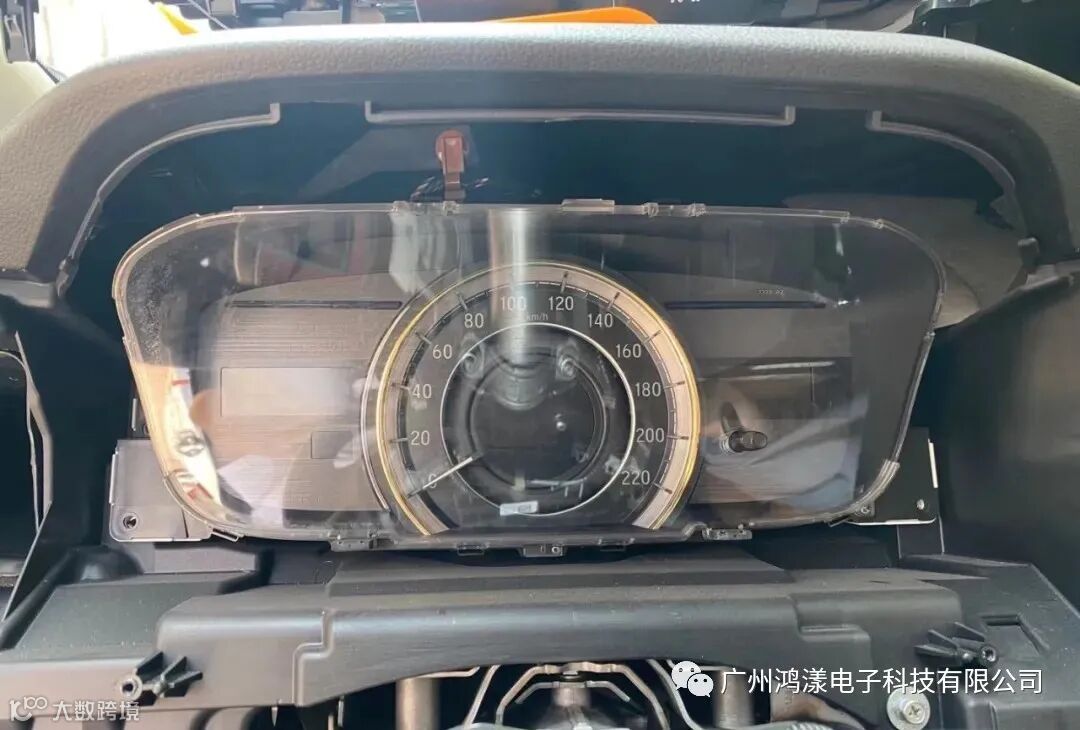

松开下图的螺丝就可以去下仪表了

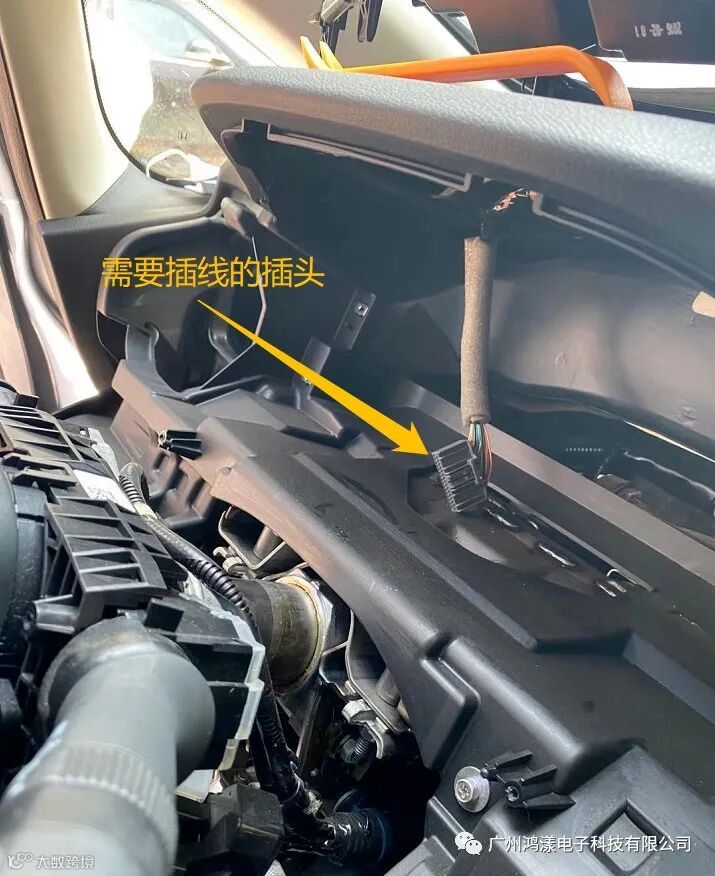

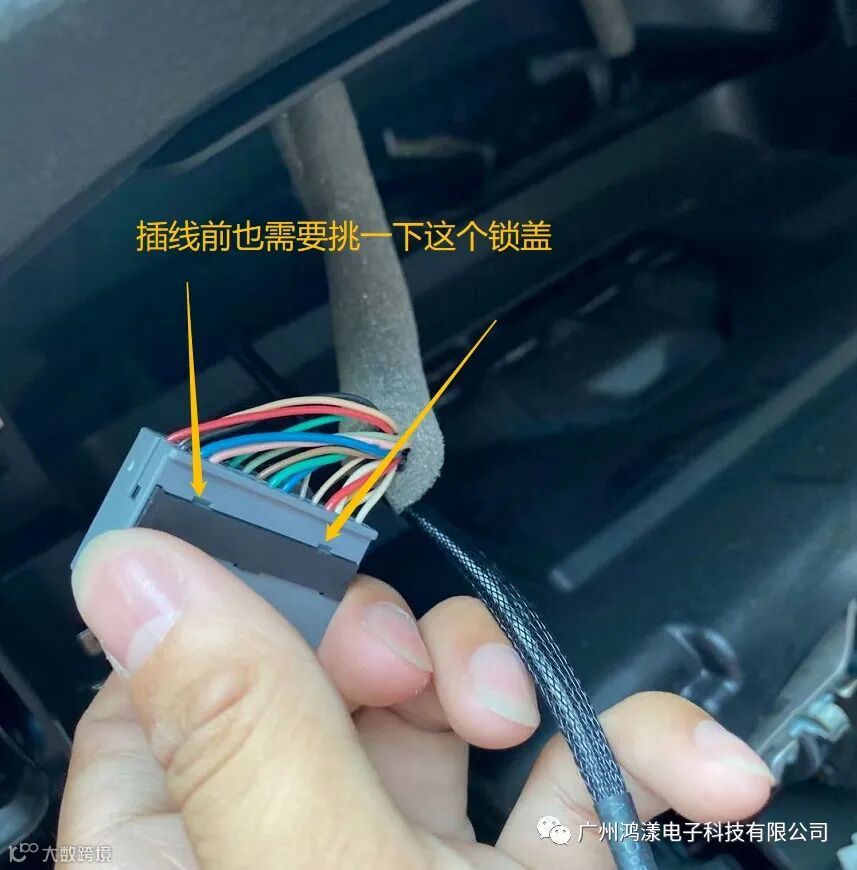

扒开仪表插头

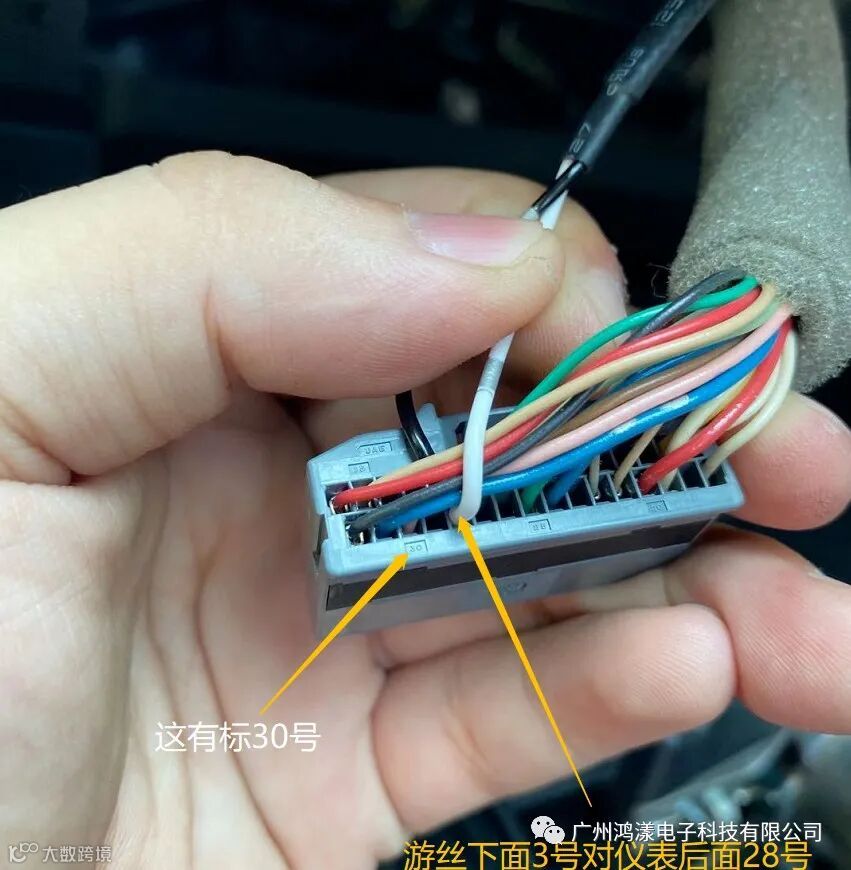

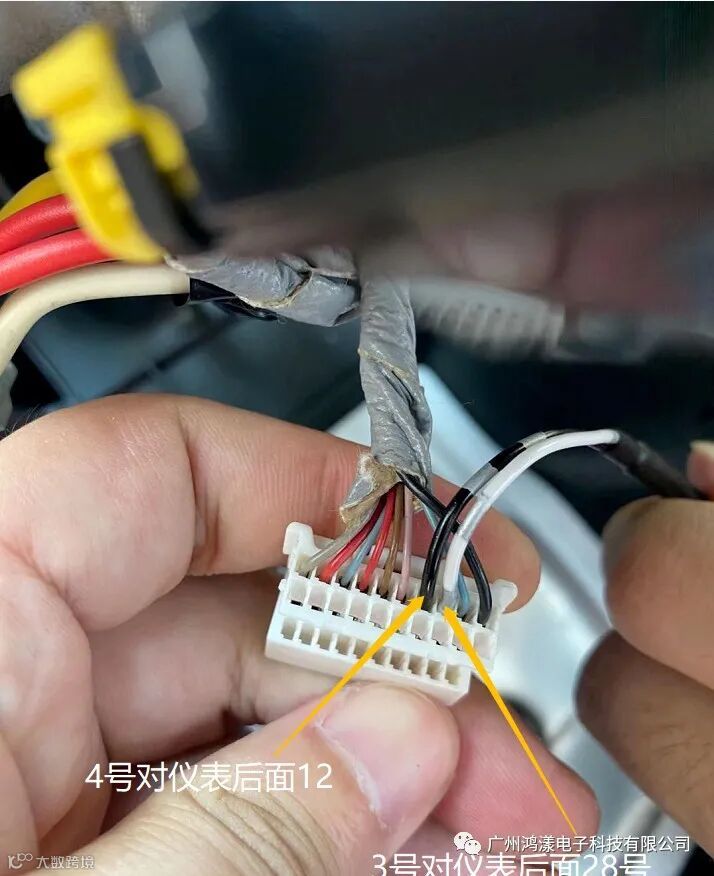

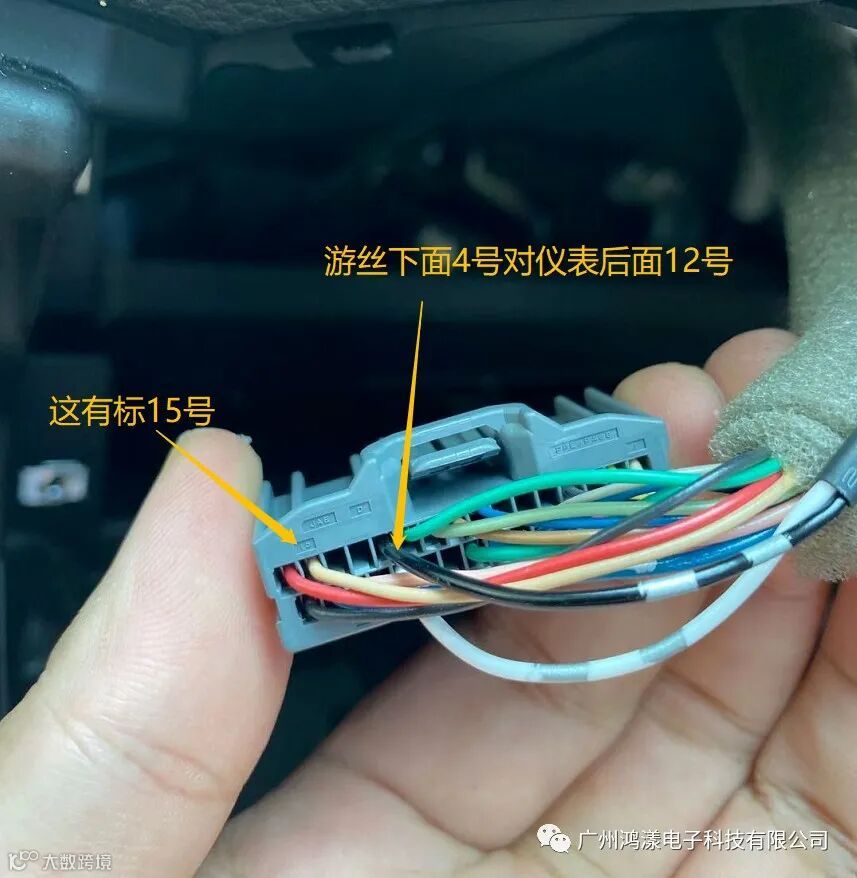

第8步:游丝下面飞过来的线插到仪表插头相对应的孔位

(一定要插对应孔位,不要插错。确定再插,插错了线很难退。端子一定要插到底!没插好,又再次拆装一遍的话就得不偿失了!

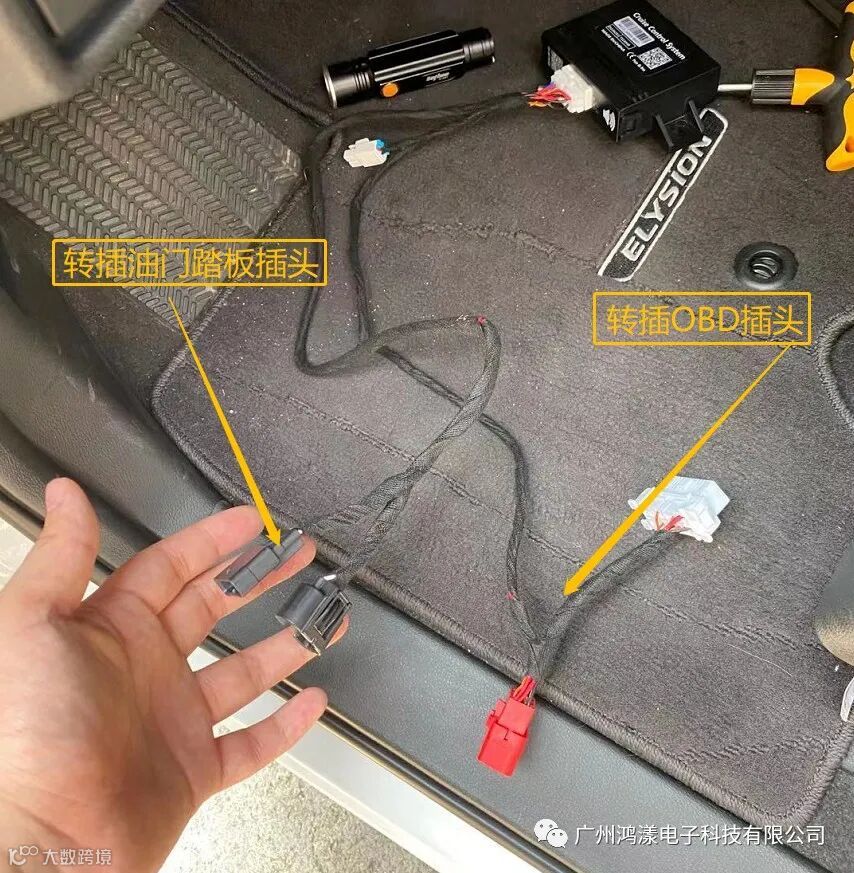

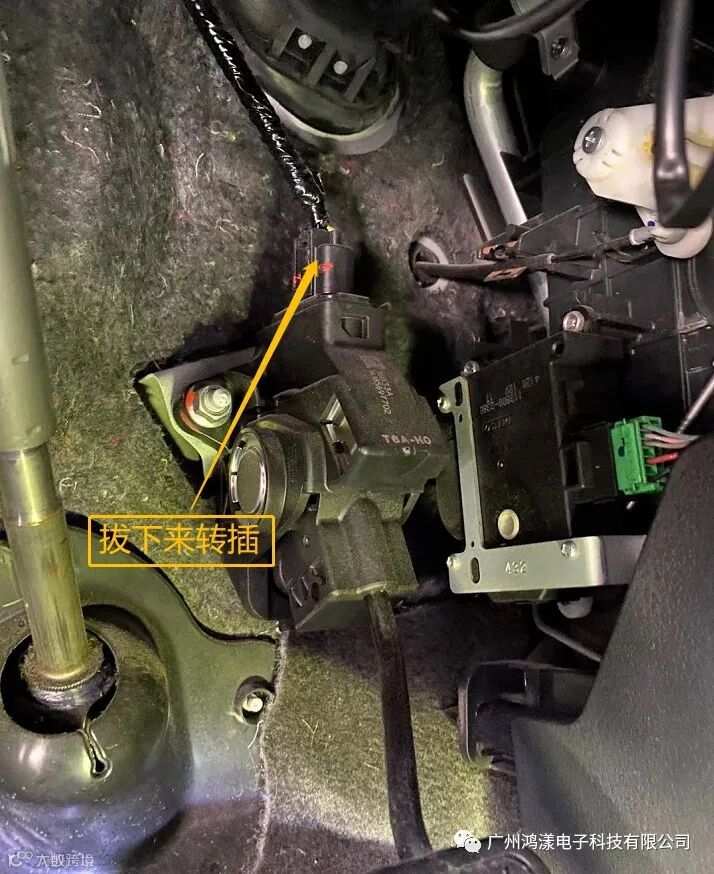

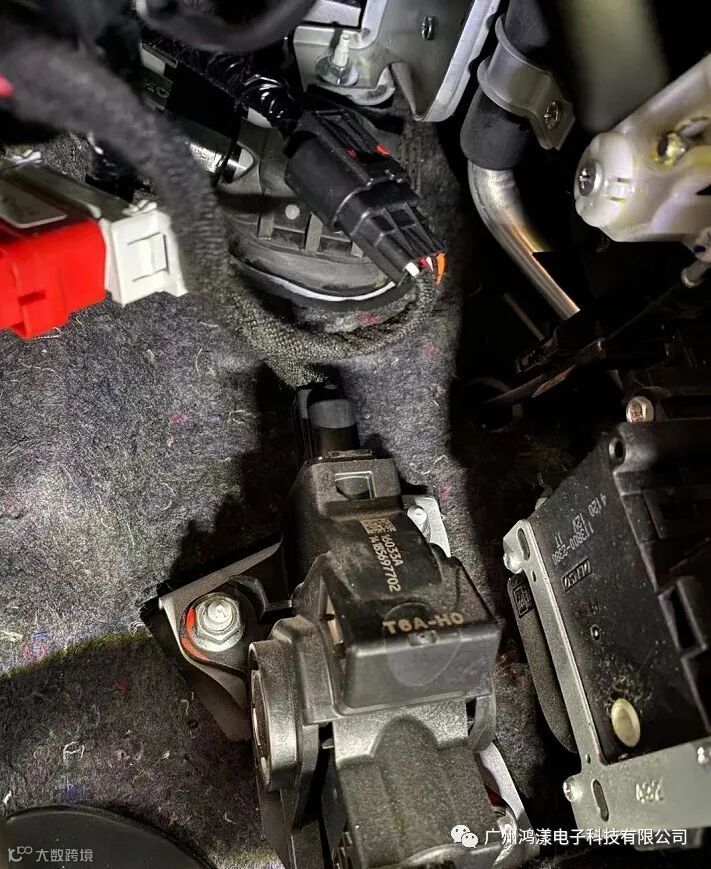

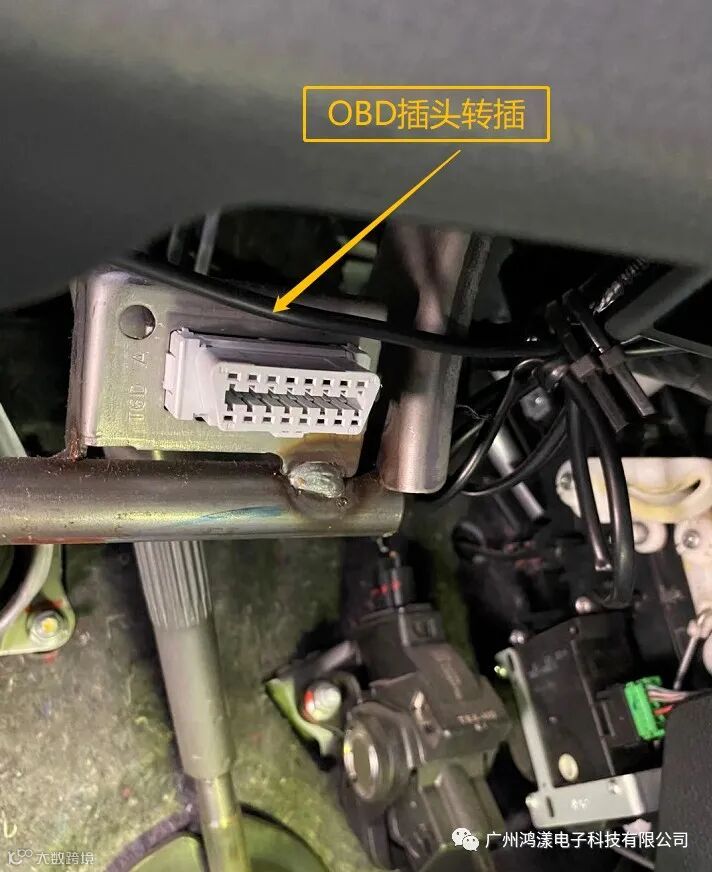

第9步:安装定速巡航模块,都是对插插头。

转接好的

测试一下,没问题就还原就行了。

下面是安装视频
