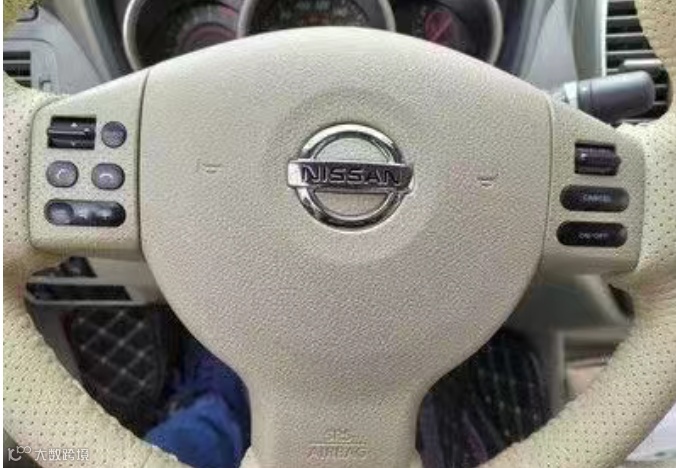

日产轩逸骐达骊威多功能方向盘按键定速巡航安装方法

日产轩逸骐达骊威多功能方向盘按键定速巡航安装方法 广州鸿漾电子科技有限公司
2025-08-04
1
导读:拧下螺丝后,拿起气囊,把气囊插头拔下来。 挑起黑色锁盖拔出插头气囊拿下来后,更换按键。

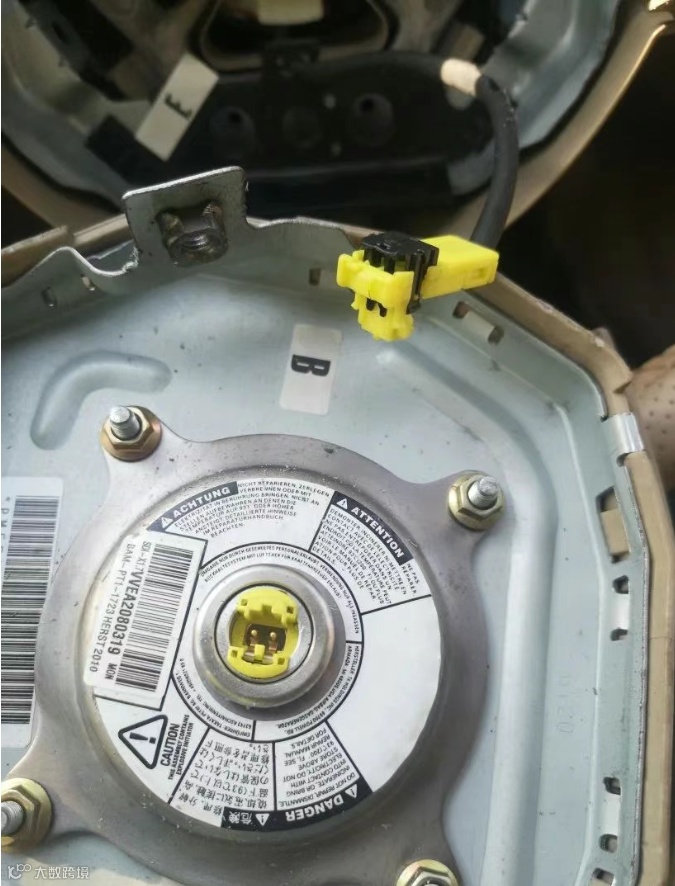

 拧下螺丝后,拿起气囊,把气囊插头拔下来。

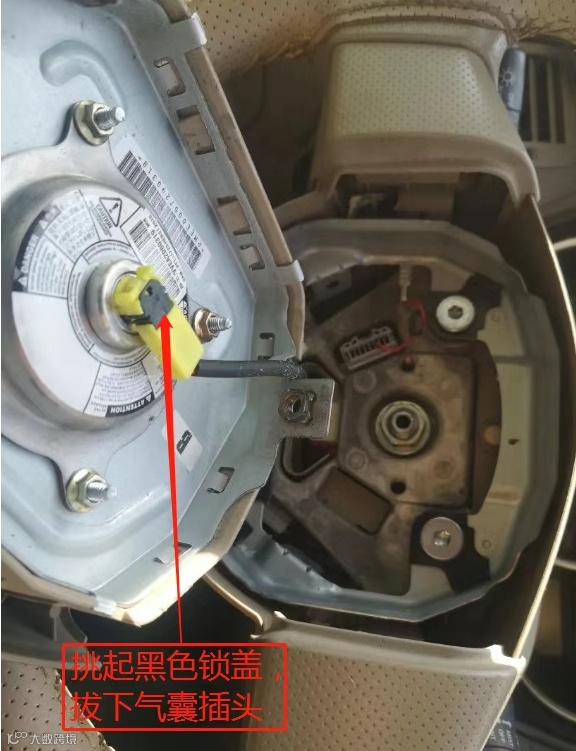

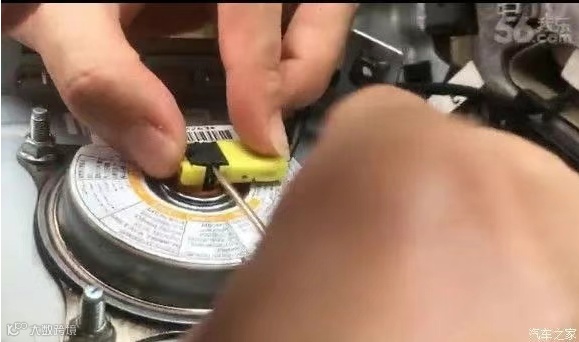

挑起黑色锁盖
拔出插头
气囊拿下来后,更换按键。

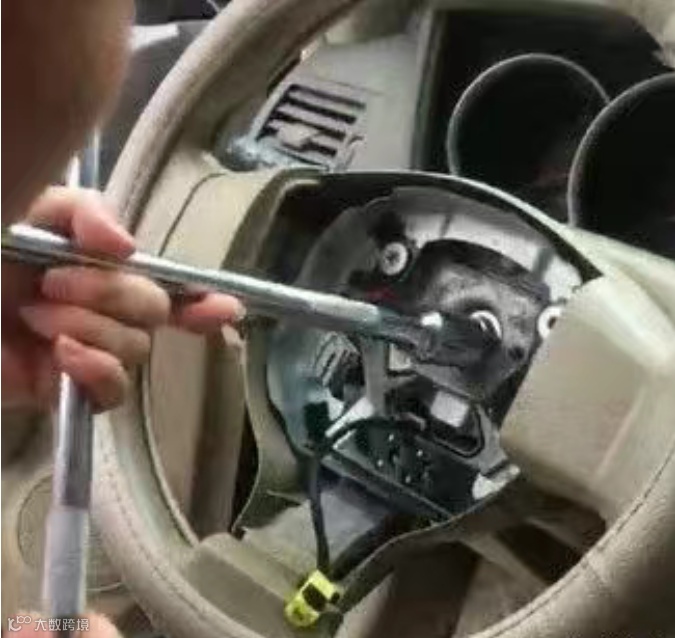

气囊拿下后,拧下方向盘中间的螺丝拆下方向盘

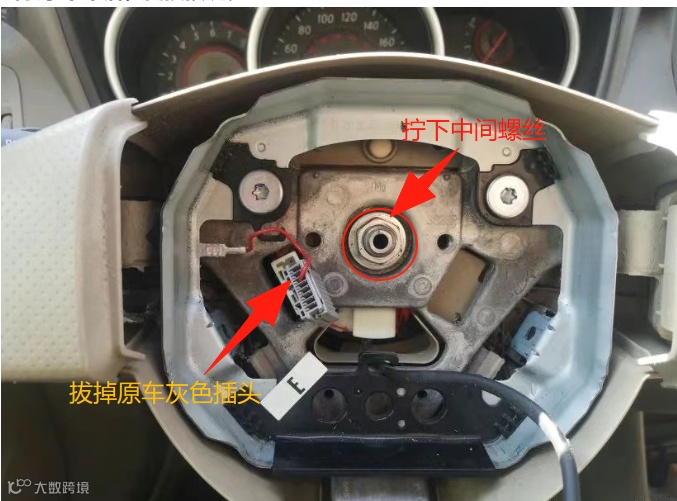

拔下原车方向盘上的灰色插头,原车就一根喇叭线

然后用19号套筒,拧下中间螺丝。

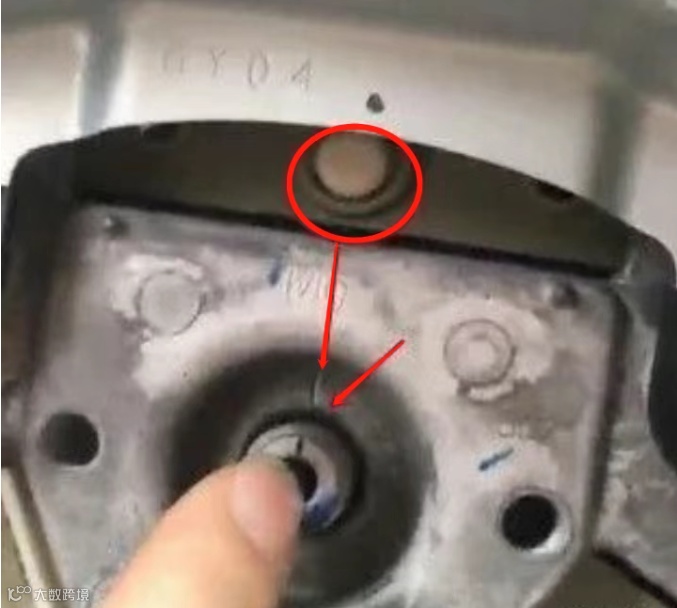

取下方向盘的时候要注意方向盘回正,对好中位线,然后左右拍打方向盘,取下方向盘【装回去的时候也有对好中位装回去就可以了】

方向盘拆下来了,接下来就是要拆护壳了。

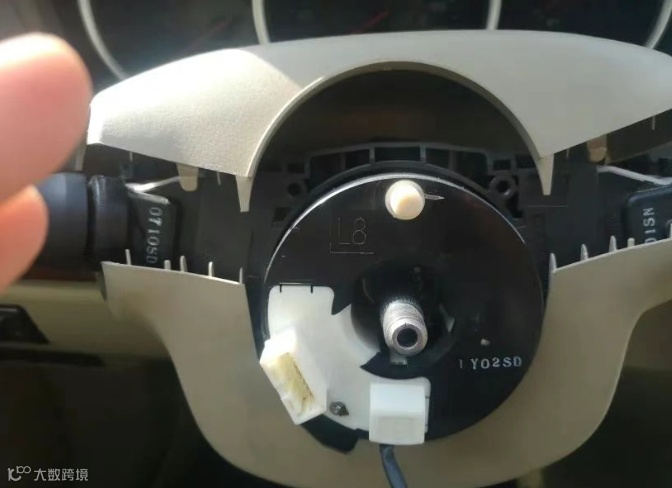

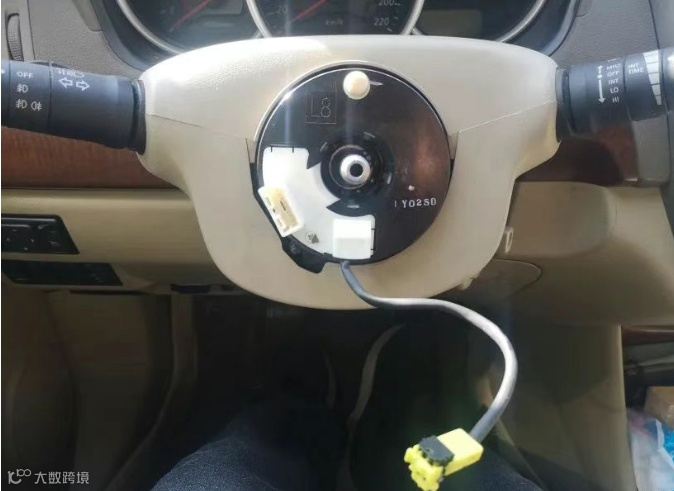

上图黑色的是游丝,不要去转动它【不要转动游丝】

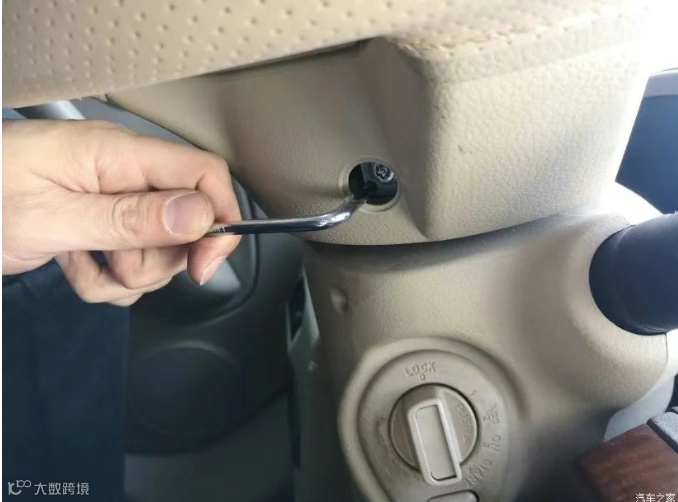

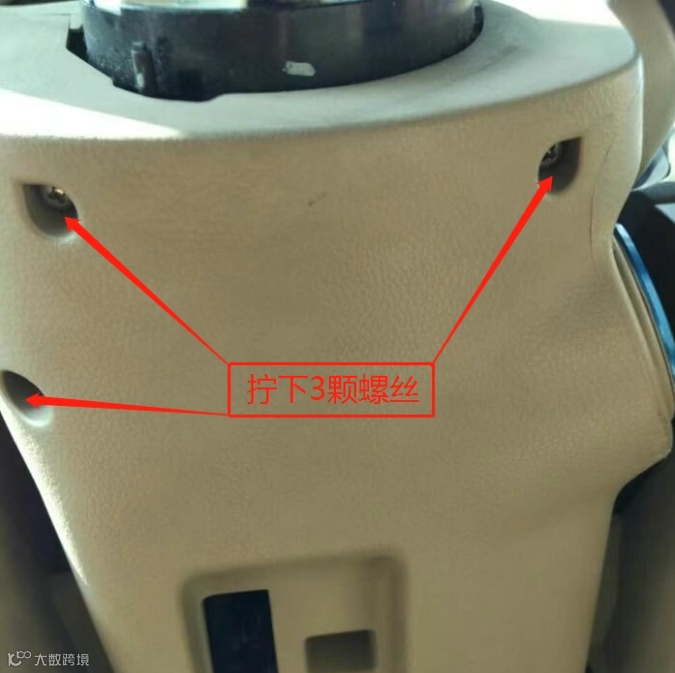

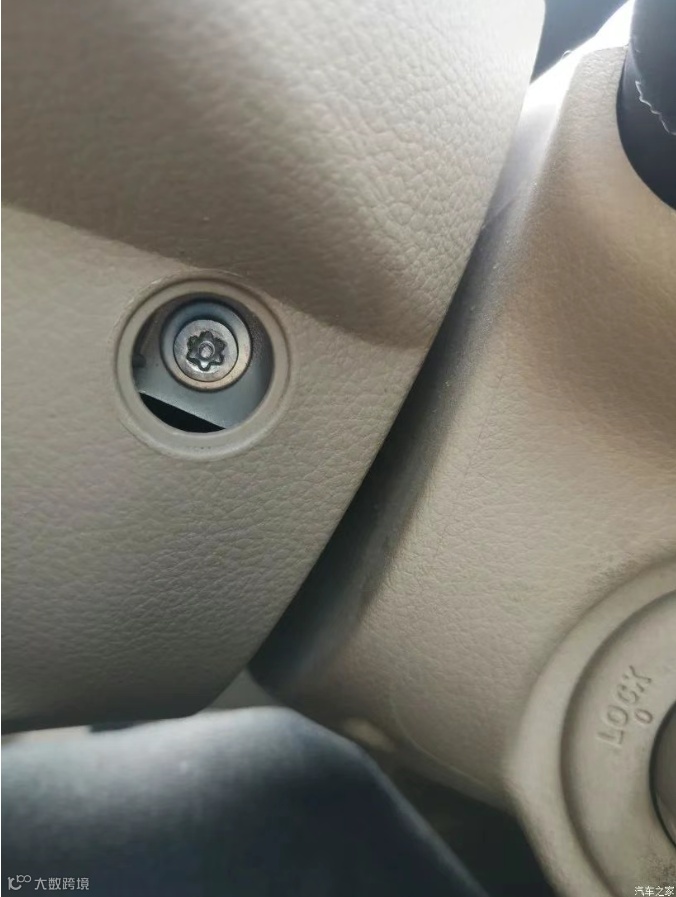

拧下护壳的3颗螺丝

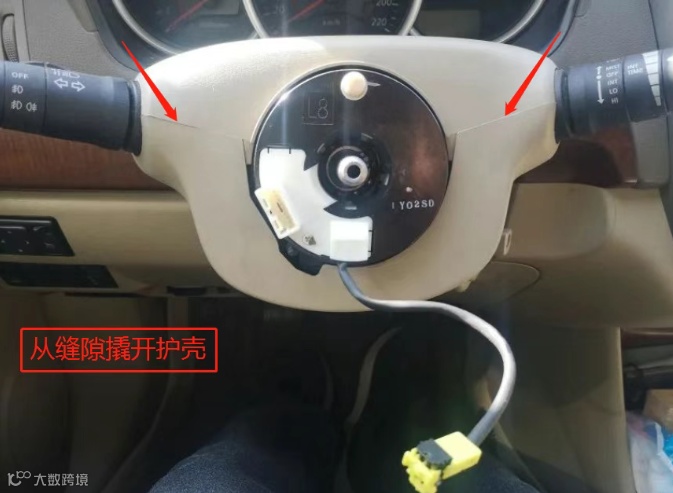

拧下螺丝后,撬开护壳

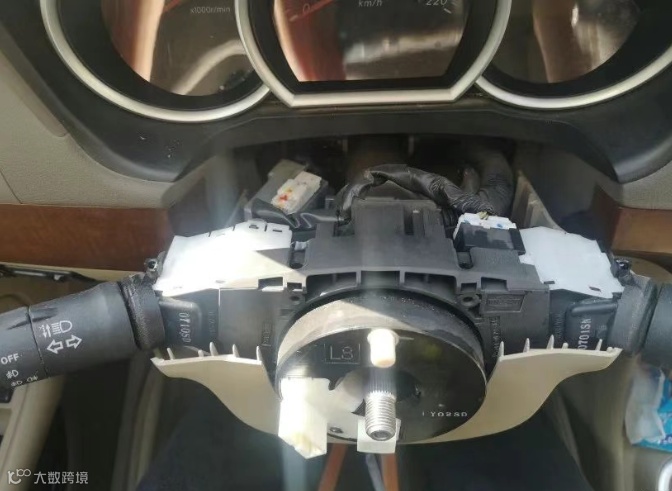

壳子两侧撬一下,取下护板

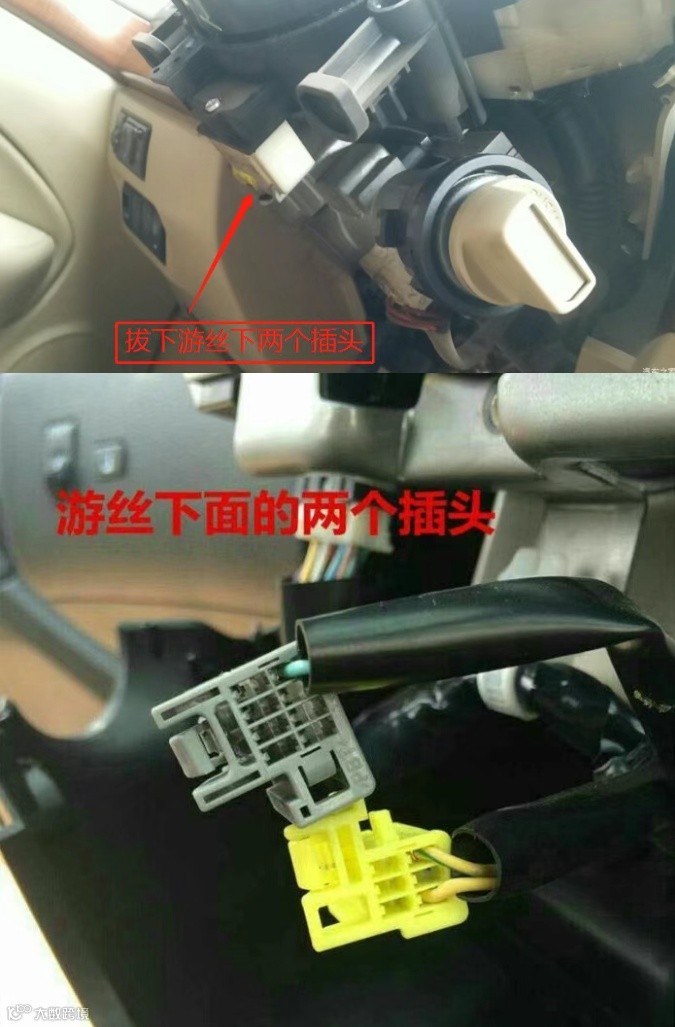

拔下游丝下面的游丝插头,灰色和黄色插头

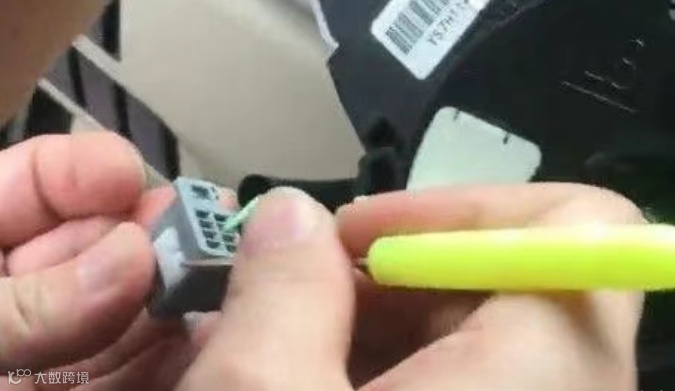

我们要插线的就是下图这个灰色插头【插线前先挑起白色锁扣】

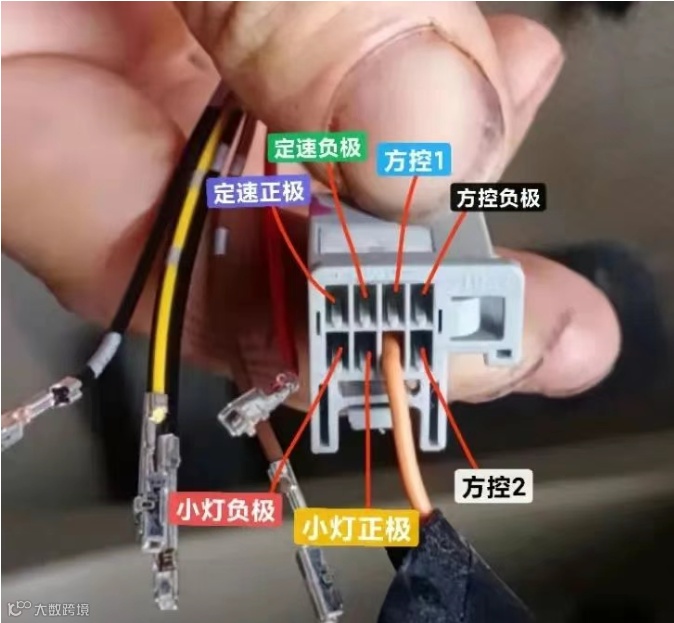

挑开锁扣后,对应定义插针。(如果没有购买定速巡航就不需要插定速正极和定速负极两根线束)

下面拆导航,拆开导航后就按照下面操作,把从游丝飞过来的线对应导航后面接好!

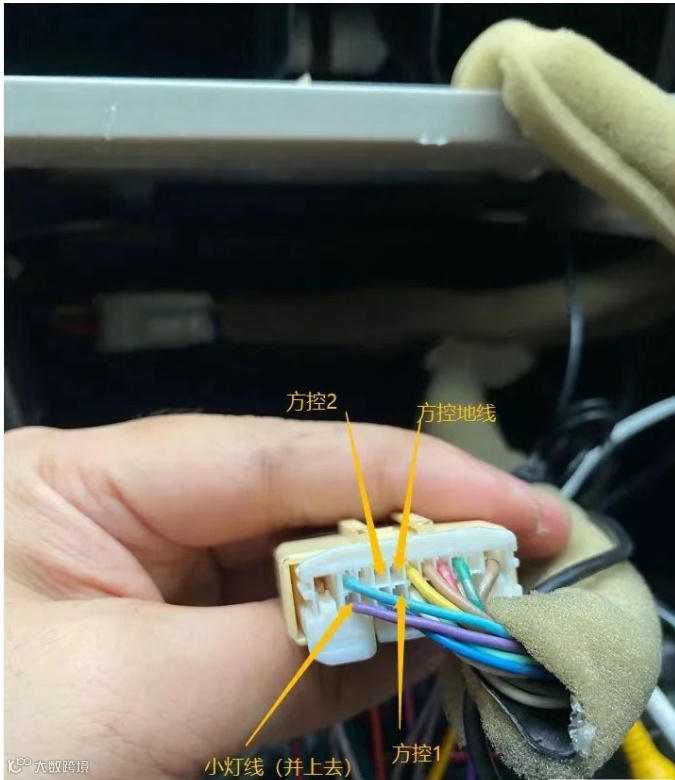

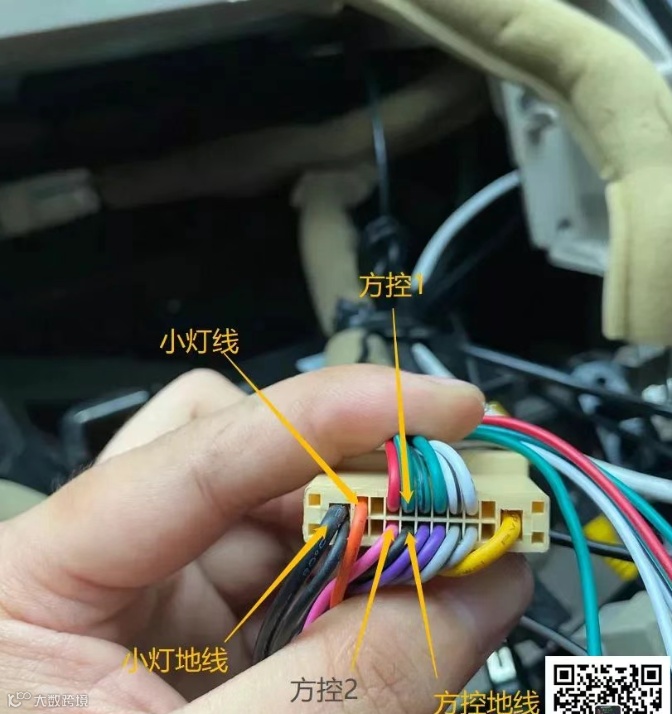

下面这个是我们根据导航定义找到跟原车插头对插的这个转接插头的方控定义(根据我们安装的几个导航案例来看,方控线基本都是在这个孔位上,如果自己的导航方控线不是这种定义的,请跟导航厂家索要定义。

这个是插头正面的孔位定义,可把从游丝过来的线束直接插到对应孔位就可以(小灯线直接并接上去,其余的线位一般都没线,直接插入就可以)插线前记得挑下插头的锁盖不然线插不到底。小灯的地线跟方控地线可以并在一起

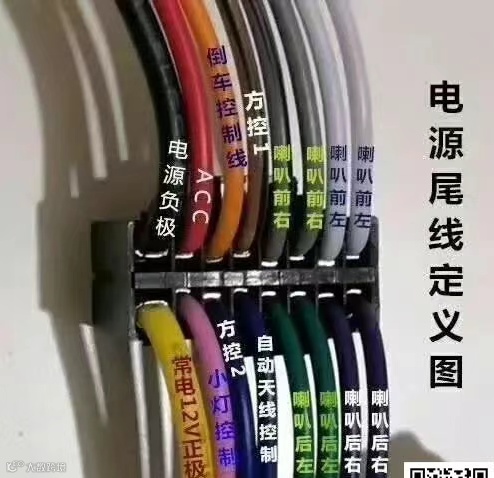

下面图片是市面导航众多品牌的总插头定义(因市面上导航品牌众多,各家的定义可能存在差异,如果导航不是这种定义排序的,请联系导航厂家索要定义。根据导航预留的方控定义插上即可)

接下来就是换按键了

先把方向盘的底壳卡扣撬开。

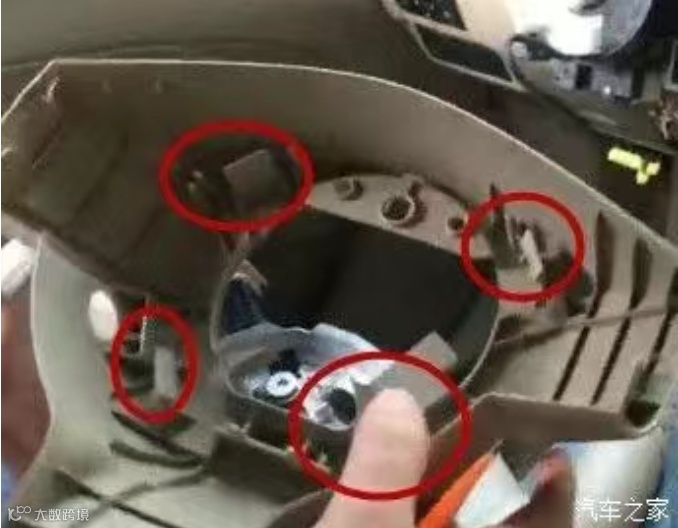

一共有4个卡扣

撬开卡扣后,取消方向盘底壳。

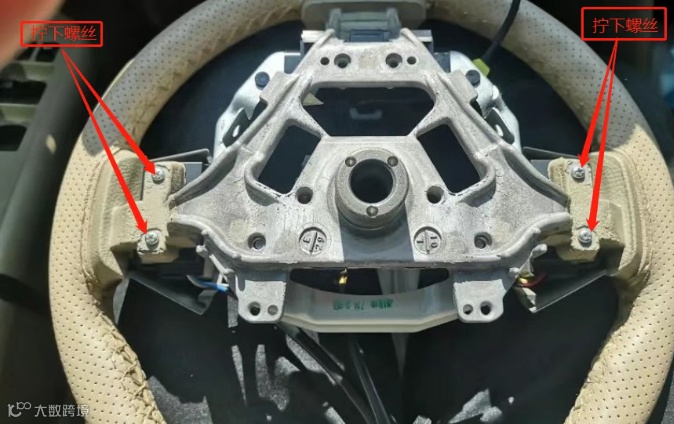

然后拧下按键螺丝。

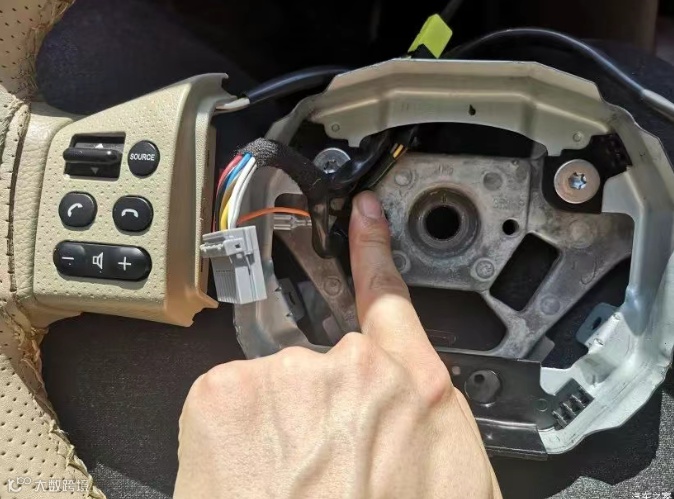

把多功能按键替换上去。【按键线走好,按照下图把线穿过来】
走好线,装好按键
如果只装多功能按键的话,测试好多功能按键可以正常使用了就可以复原了
