热膨胀量对数控火焰切割机切割精度有哪些影响?

热膨胀量对数控火焰切割机切割精度有哪些影响? 奥凌数控切割
2016-08-30
1
导读:在切割大厚度的板材时我们就需要用到数控火焰切割机,目前在国内市场火焰切割机的应用领域还是非常广的,今天就为大家讲解一下在数控火焰切割机的使用当中,热膨胀量对切割精度的影响有哪些影响?

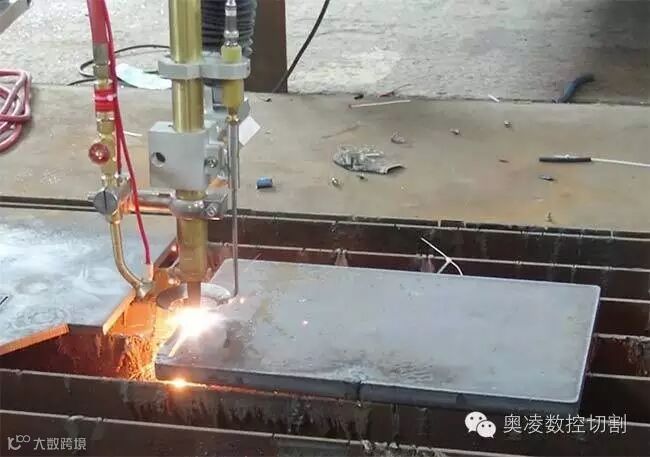

由于等离子切割机可切割的厚度有限,所以在切割大厚度的板材时我们就需要用到数控火焰切割机。但是随之而来的问题是数控火焰切割机在切割过程中因局部高温形成的热膨胀对切割精度的影响。



目前在国内市场火焰切割机的应用领域还是非常广的,作为现在企业加工最为常见的本领,热切割加工已经遍及应用于各行各业,使用热切割的优势在于加工成本经济,切割质量稳定等,但热切割存在最大的不利便是在切割过程中因局部高温形成的热膨胀对切割精度的影响,那么今天广州奥凌数控就为大家讲解一下在数控火焰切割机的使用当中,热膨胀量对切割精度的影响有哪些影响?


1

火焰切割热膨胀量的影响





1
在实际切割历程中,整张钢板上切割零件有先有后。刚切割时钢板的温度靠近室温,但零件切割的速率很快,尤其当零件不是很大时,一个零件切割完成时整块钢板还未来得及升温、热膨胀;大概固然有局部的升温,但热膨胀受到四周室温状态钢板的束缚,此时切割的零件尺寸比力精确。


2
随 着切割零件的增多,热量的不绝输入,钢板温度不绝升高,热膨胀量也不绝增大。假如不给割缝补偿k加上一个单侧热膨胀补偿量△t,那么再切割的零件冷却至室 温测得的尺寸与第一个切割零件测得的尺寸就会有毛病,且毛病会随着钢板热膨胀量的增大而增大,直至趋于平衡(即切割的热输入与钢板的散热到达一个基础平 衡)。


3
这是由于钢板在差别温度下产生的热膨胀量差别,导致了钢板的体积变革,而对割缝补偿k不加以修正(增长热膨胀补偿量△t)则切割轨迹就不会变革,需要在数控切割时对割缝补偿增加一个热膨胀补偿量,那么切割的零件冷却后体积缩小尺寸自然缩小到需要的数值。
2

火焰切割路径选择的影响



保证零件切割尺寸的另一个关键就是切割路径的选择。如果切割路径选择不好,就不可能切割出高精度的零件。
