数控火焰切割机在使用前，对于火焰切割加工的厚度、切割材质及燃气参数需要综合考虑，为保证切割加工质量，我们需要提前予以准备，广州奥凌数控多年从事数控火焰切割机设备研发及制造，在此欢迎广大新老用户就数控火焰切割机相关使用问题及情况和我们多作沟通交流，也希望更多用户企业能够利用数控火焰切割机创造更好的价值和效益。

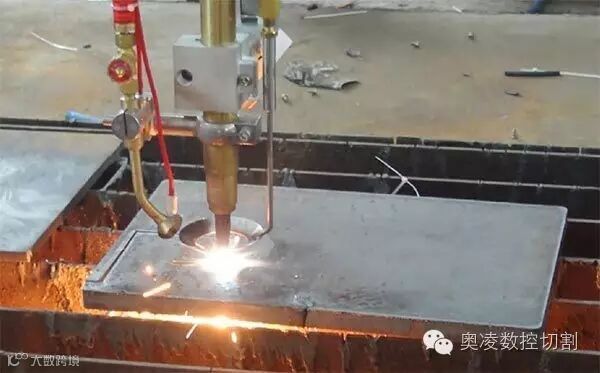

数控火焰切割机的切割出来工件的好坏，一部分和设备的精度有关系，另外一部分和操作工人的调火有直接关系，火焰切割根据切割气体的不同也有所不同，不少企业一次性购买两台设备后，同时切割一个工件，出来的效果仍然参差不齐，最终原因还是在操作工对调火环节上不是到位，为了让企业充分发挥数控切割机的使用价值，下面广州奥凌数控就火焰切割的调火处理方式总结了一些相关经验，这里整理出来与大家分享一下。
众所周知，影响火焰切割质量的因素有很多，其中预热时间、火焰温度、割焰长短等都是较为重要的，上述三点统称为火焰切割调火，那么接下来，就火焰切割调火问题及技巧总结归纳，以便用户参考。

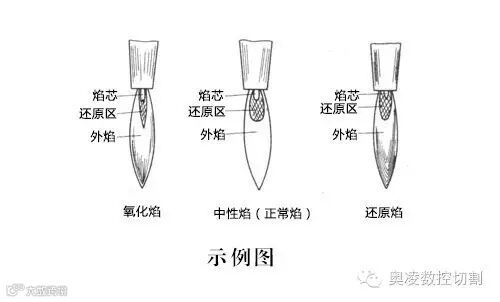

在了解火焰切割调火技巧之前，我们需要先明白在不同燃气比例下的三种切割焰。一般来说，在使用火焰切割方式时，通过调整氧气和乙炔的比例可以得到三种切割火焰：中性焰（即正常焰），氧化焰，还原焰。
正常火焰的特征是在其还原区没有自由氧和活性碳，有三个明显的区域，焰芯有鲜明的轮廓（接近于圆柱形）。焰芯的成分是乙炔和氧气，其末端呈均匀的圆形和光亮的外壳。外壳由赤热的碳质点组成。焰芯的温度达1000℃。
还原区处于焰芯之外与焰芯的明显区别是它的亮度较暗。还原区由乙炔未完全燃烧的产物——氧化碳和氢组成，还原区的温度可达3000℃左右。外焰即完全燃烧区，位于还原区之外，它由二氧化碳和水蒸气、氮气组成，其温度在1200~2500℃之间变化。
这里我们所说的中性焰是正常切割时的状态，但在实际操作中，调火成功只是最后的结果，实际上出现氧化焰和还原焰的可能性还是比较高的，那么关于氧化焰和还原焰的特点是什么？以及出现氧化焰的还原焰的问题在那里？
氧化焰是在氧气过剩的情况下产生的，其焰芯呈圆锥形，长度明显地缩短，轮廓也不清楚，亮度是暗淡的；同样，还原区和外焰也缩短了，火焰呈紫蓝色，燃烧时伴有响声，响声大小与氧气的压力有关，氧化焰的温度高于正常焰。如果使用氧化焰进行切割，将会使切割质量明显地恶化。
还原焰是在乙炔过剩的情况下产生的，其焰芯没有明显的轮廓，其焰芯的末端有绿色的边缘，按照这绿色的边缘来判断有过剩的乙炔；还原区异常的明亮，几乎和焰芯混为一体；外焰呈黄色。当乙炔过剩太多时，开始冒黑烟，这是因为在火焰中乙炔燃烧缺乏必须的氧气造成的。
预热火焰的能量大小与切割速度、切口质量关系相当密切。随着被切工件板厚的增大和切割速度的加快，火焰的能量也应随之增强，但又不能太强，尤其在割厚板时，金属燃烧产生的反应热增大，加强了对切割点前沿的预热能力，这时，过强的预热火焰将使切口上边缘严重熔化塌边。
太弱的预热火焰，又会使钢板得不到足够的能量，逼使减低切割速度，甚至造成切割过程中断。所以说预热火焰的强弱与切割速度的关系是相互制约的。
一般来说，切割200mm以下的钢板使用中性焰可以获得较好的切割质量。在切割大厚度钢板时应使用还原焰预热切割，因为还原焰的火焰比较长，火焰的长度应至少是板厚的1.2倍以上。
综上所述，数控火焰切割机使用中也有疑惑问题，在一次生产品种钢——高碳钢时，观察火焰切割机的工作，切割过程的完成显得很勉强，进而依据经验判断，火焰的调整与其它方面的知识联系紧密，尤其是针对钢种，这就需要我们加强学习与研究，掌握多方面的知识。
锐盾等离子公众号：ruiduncnc
激光切割公众号：aolingcnc-com
奥凌数控切割公众号：aolinghg
